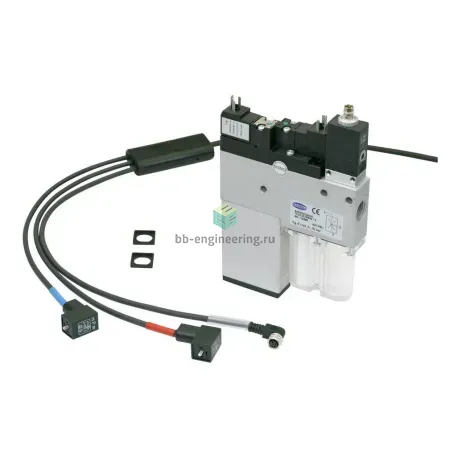

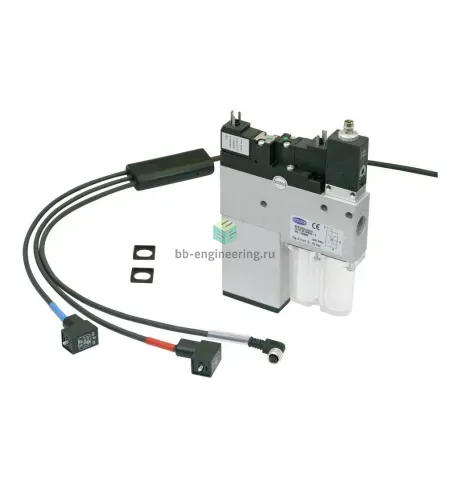

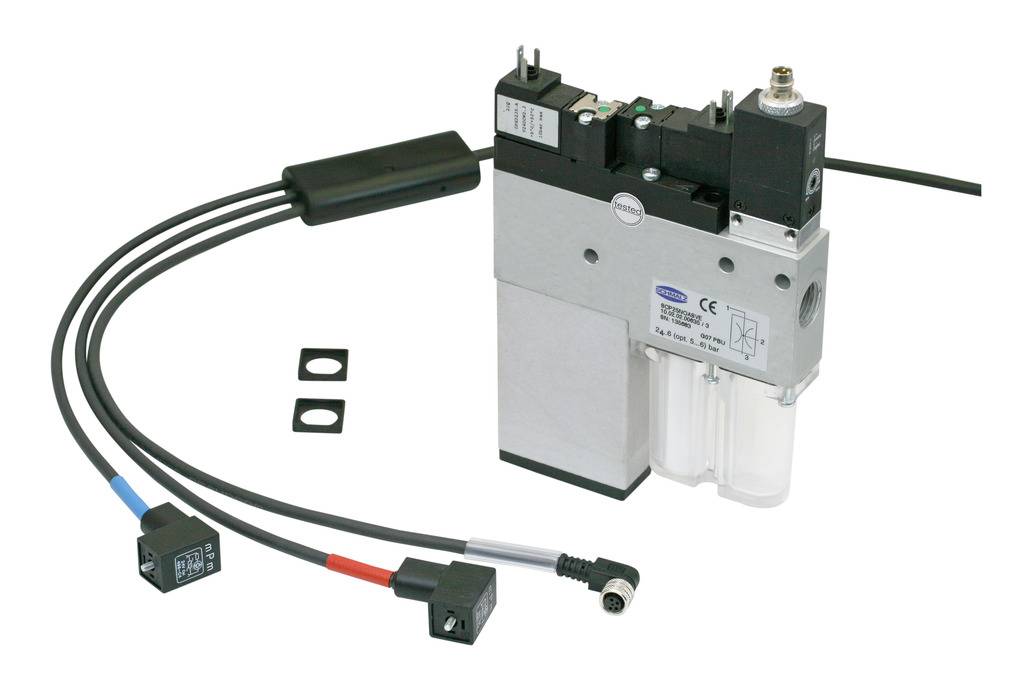

SCP 30 NO AS RE 10.02.02.00649 SCHMALZ - Вакуумный эжектор, сопло 3 мм, G3/8-G1/4

Name: SCP 30 NO AS RE 10.02.02.00649 SCHMALZ - Вакуумный эжектор, сопло 3 мм, G3/8-G1/4
Brand: SCHMALZ
SKU: SMZ-10.02.02.00649

Написать отзыв

КОД:

ПроизводительSCHMALZ

Макс. вакуум: -0.85бар • Функция клапана: 2/2 НО • Подключение: G3/8-G1/4

Цена по запросу

Последнее обновление цен: 7 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SCP 30 NO AS RE 10.02.02.00649

Компактный эжектор с интегрированным функционалом

Особенности серии

Компактный эжектор для перемещения герметичных и слегка пористых заготовок в области электроники, электротехники, упаковочной промышленности, робототехнике и автомобильной промышленности

Оптимизированный расход воздуха благодаря мелкому шагу регулирования производительности всасывания (размер форсунок от 1,0 до 3,0 мм)
Многосторонняя модульная система для самых разных требований
Автоматика экономии воздуха (опция) минимизирует расходы на энергию при длительной эксплуатации
Цифровой контроль вакуума (опция) с помощью светодиодного дисплея и удобной для пользователей пленочной клавиатуры

КОНСТРУКЦИЯ

Главный корпус из анодированного алюминия (5)
Клапан всасывания, опционально, как нормально открытый (NO) или нормально закрытый (NC) клапан (7)
Клапан спуска воздуха NC (8), фильтр (3), глушитель (8) и невозвратный клапан - все встроены
Опционально: электронное реле вакуума (1), встроенная функция экономии воздуха, монтажная плита для модульной установки
Компактные эжекторы с функцией сбережения воздуха, вкл. кабель
Вход вакуума (2) и вход сжатого воздуха (6)

Чертёж

Атрибут	Значение
B	22 mm
d	5,50 mm
G1	G1/4"-F
G2	G3/8"-F
H	54 mm
H1	182 mm
H2	73,50 mm
H3	20,10 mm
L	112,50 mm
L2	37,50 mm
X1	49,50 mm
X2	69,50 mm
Y1	12 mm
