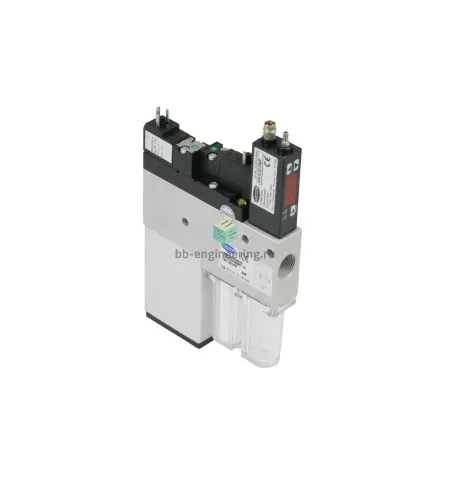

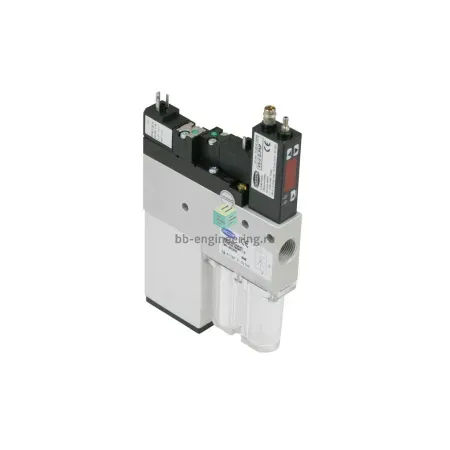

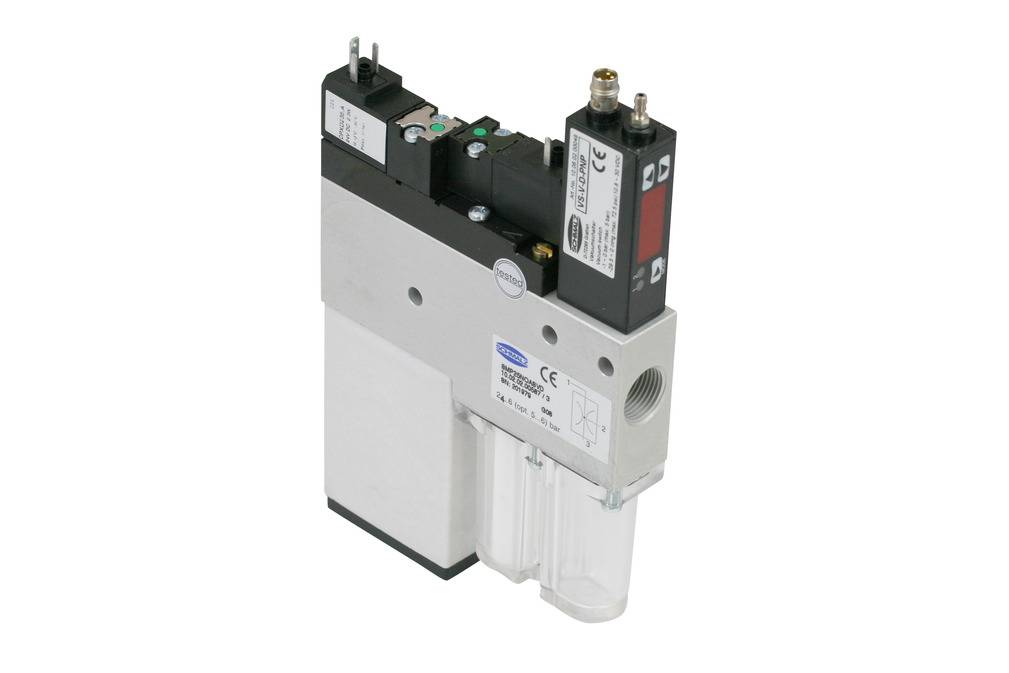

    SMP 25 NC AS VD 10.02.02.00588 SCHMALZ - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4

    Написать отзыв
    190563
    ПроизводительSCHMALZ
    Макс. вакуум: -0.85бар • Функция клапана: 2/2 НЗ • Подключение: G3/8-G1/4
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SMP 25 NC AS VD 10.02.02.00588

    Компактный эжектор ""MEGA PUMP"" с функцией сброса

    Особенности серии

    • Компактный эжектор для перемещения герметичных и слегка пористых заготовок в области электроники, электротехники, упаковочной промышленности, робототехнике и автомобильной промышленности
    • Оптимизированный расход воздуха благодаря мелкому шагу регулирования производительности всасывания (размер форсунок от 1,0 до 3,0 мм)
    • Многосторонняя модульная система для самых разных требований
    • Автоматика экономии воздуха (опция) минимизирует расходы на энергию при длительной эксплуатации
    • Цифровой контроль вакуума (опция) с помощью светодиодного дисплея и удобной для пользователей пленочной клавиатуры

    КОНСТРУКЦИЯ

    Компактные эжекторы SCP / SMP
    • Главный корпус из анодированного алюминия (5)
    • Клапан всасывания, опционально, как нормально открытый (NO) или нормально закрытый (NC) клапан (7)
    • Клапан спуска воздуха NC (8), фильтр (3), глушитель (8) и невозвратный клапан - все встроены
    • Опционально: электронное реле вакуума (1), встроенная функция экономии воздуха, монтажная плита для модульной установки
    • Компактные эжекторы с функцией сбережения воздуха, вкл. кабель
    • Вход вакуума (2) и вход сжатого воздуха (6)

    Чертёж

    SMP 25 NC AS VD
    Атрибут Значение
    B 22 mm
    d 5,50 mm
    G1 G1/4"-F
    G2 G3/8"-F
    H 54 mm
    H1 196,50 mm
    H2 73,50 mm
    H3 20,10 mm
    L 112,50 mm
    L2 37,50 mm
    X1 49,50 mm
    X2 69,50 mm
    Y1 12 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SMP 25 NC AS VD 10.02.02.00588 SCHMALZ - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SMP 25 NC AS VD 10.02.02.00588

    Характеристики вакуумной техники
    Макс. скорость всасывания относительно атмосферного давления
    • 161 л/мин
    Макс. вакуум
    - 0.85 бар
    Диаметр сопла Лаваля
    2.5 мм
    Потребление воздуха, всасывание
    • 310 л/мин
    Характеристики клапанов
    Функция клапана
    2/2 НЗ
    Массо-габаритные и монтажные характеристики
    Подключение
    G3/8-G1/4
    Условия эксплуатации
    Рабочее давление
    • 5 ÷ 6 бар
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.02.02.00588
    Маркировка
    SMP 25 NC AS VD
    Ед. изм.
    шт.
    Найти похожие

    Документация SMP 25 NC AS VD 10.02.02.00588

    ДОКУМЕНТАЦИЯ | SMP 25 NC AS VD 10.02.02.00588 SCHMALZ - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SMP 25 NC AS VD 10.02.02.00588 SCHMALZ - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4

    СЕРТИФИКАТ | SMP 25 NC AS VD 10.02.02.00588 SCHMALZ - Вакуумный эжектор, сопло 2.5 мм, G3/8-G1/4
