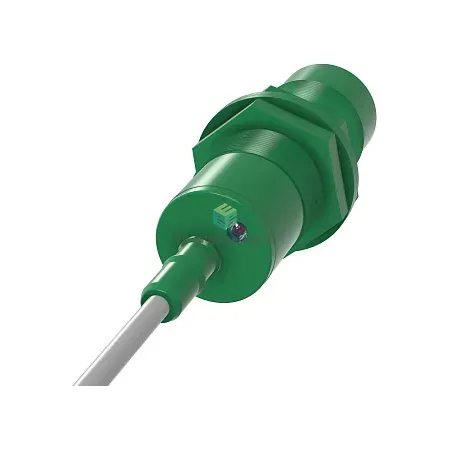

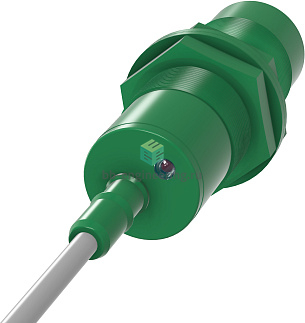

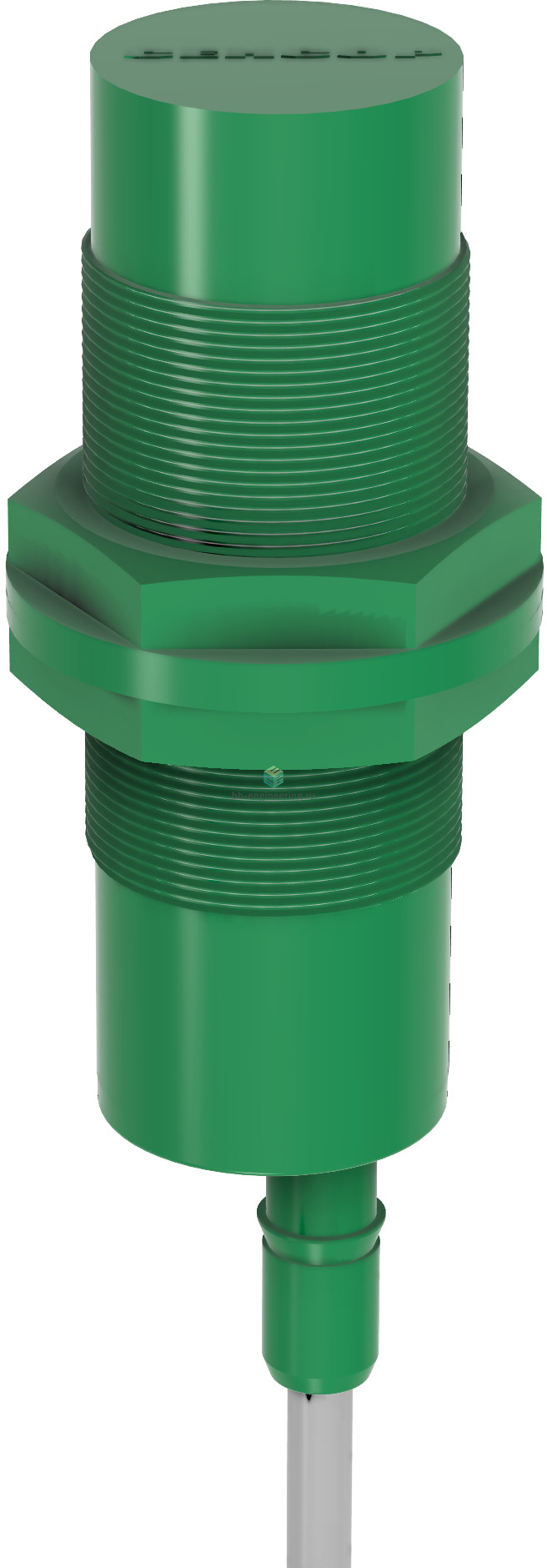

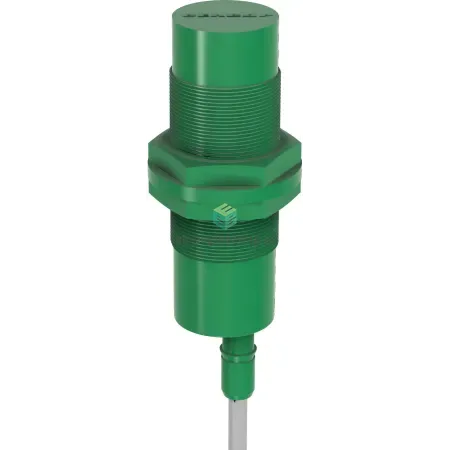

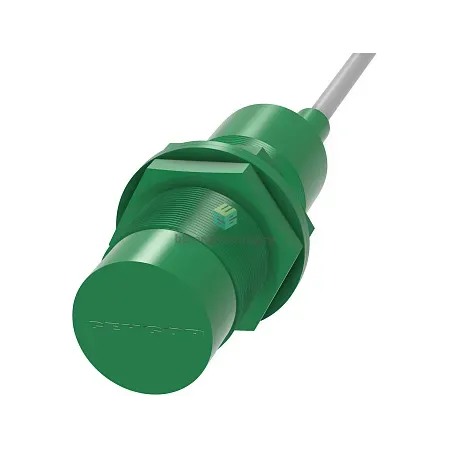

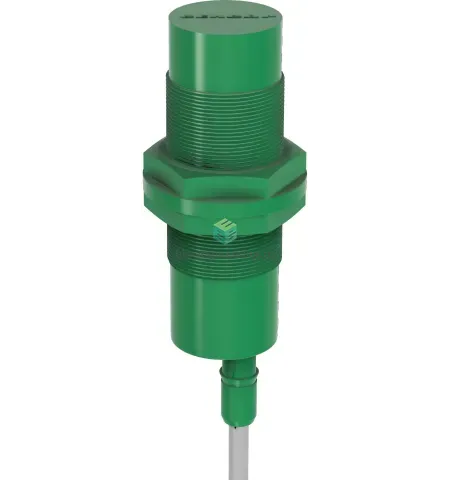

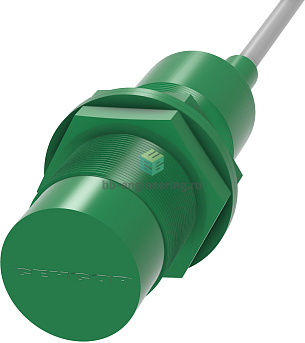

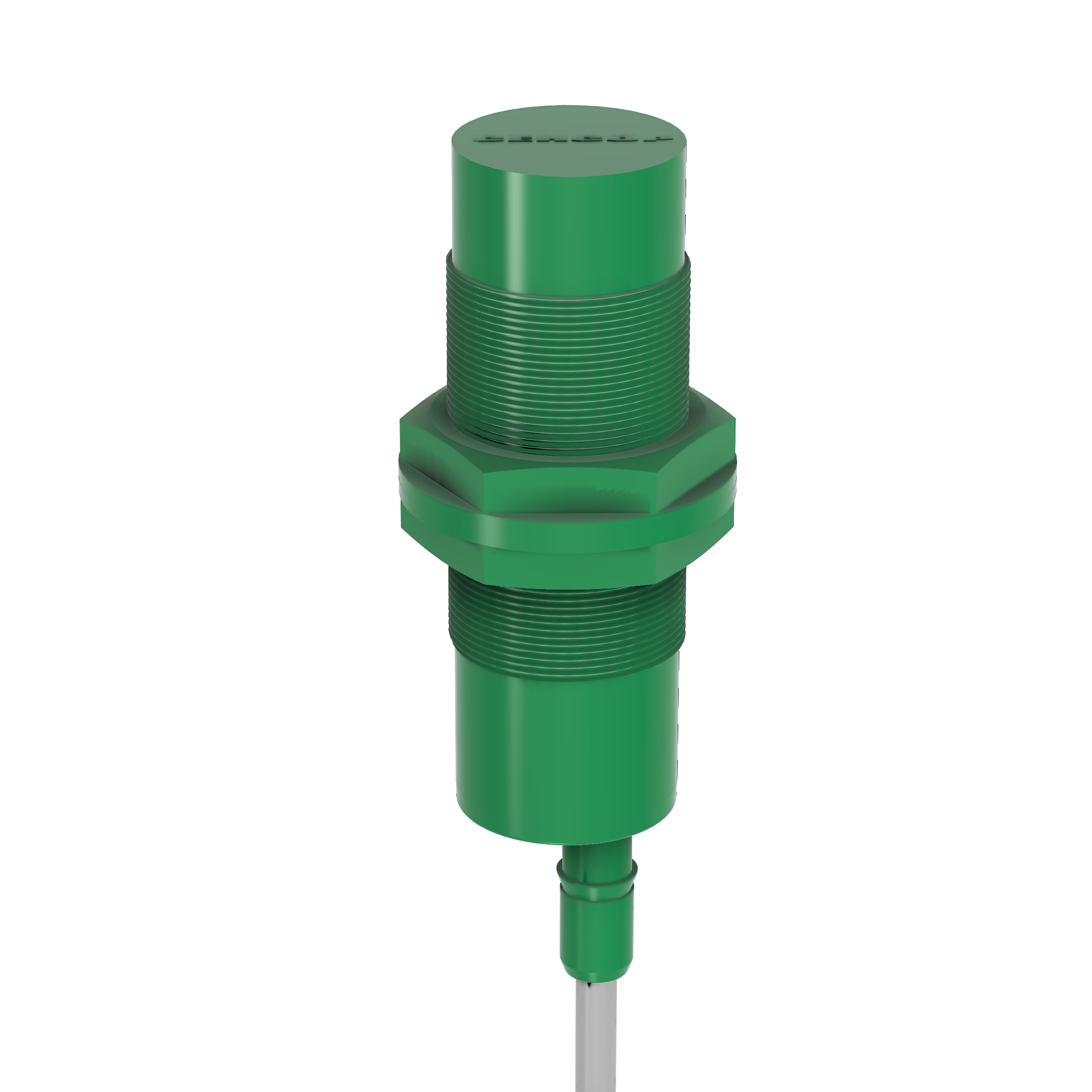

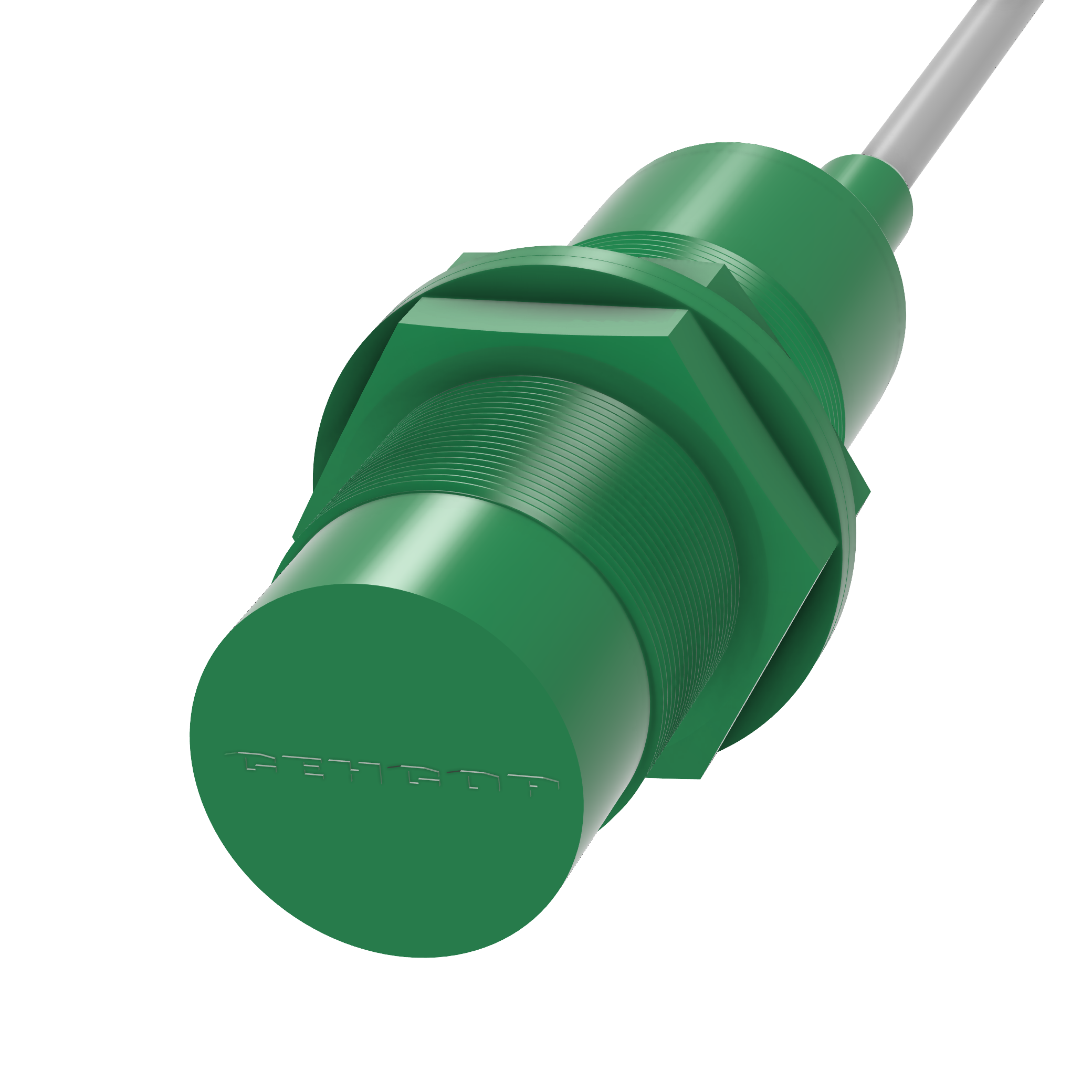

Описание ВБИ-Ц30-89С-2241-Л.18
Дискретный выход: НО • Тип установки: выступающий • Номинальная дистанция переключения: 15мм • Применение: общепромышленный • Электрическое подключение: кабель • Длина кабеля: 2м • Крепежная резьба: M30x1.5 • Диаметр корпуса: 30мм • Класс защиты IP: IP68 • Рабочее напряжение: 20 ÷ 250 V AC • Материал корпуса: полиамид (PA)
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ВБИ-Ц30-89С-2241-Л.18 СЕНСОР - Индуктивный датчик, M30x1.5, выступающий, НО, дист. 12.2 мм, кабель на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ВБИ-Ц30-89С-2241-Л.18
Характеристики входов/выходов
Дискретные выходы, количество
1
Дискретный выход
НО
Категория применения коммутационного элемента
- АC14
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
15
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 12.2 мм
Общие характеристики
Особенности
- Возможность крепления доп. защиты кабеля

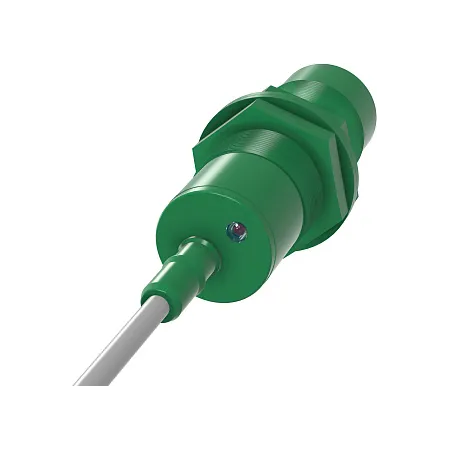

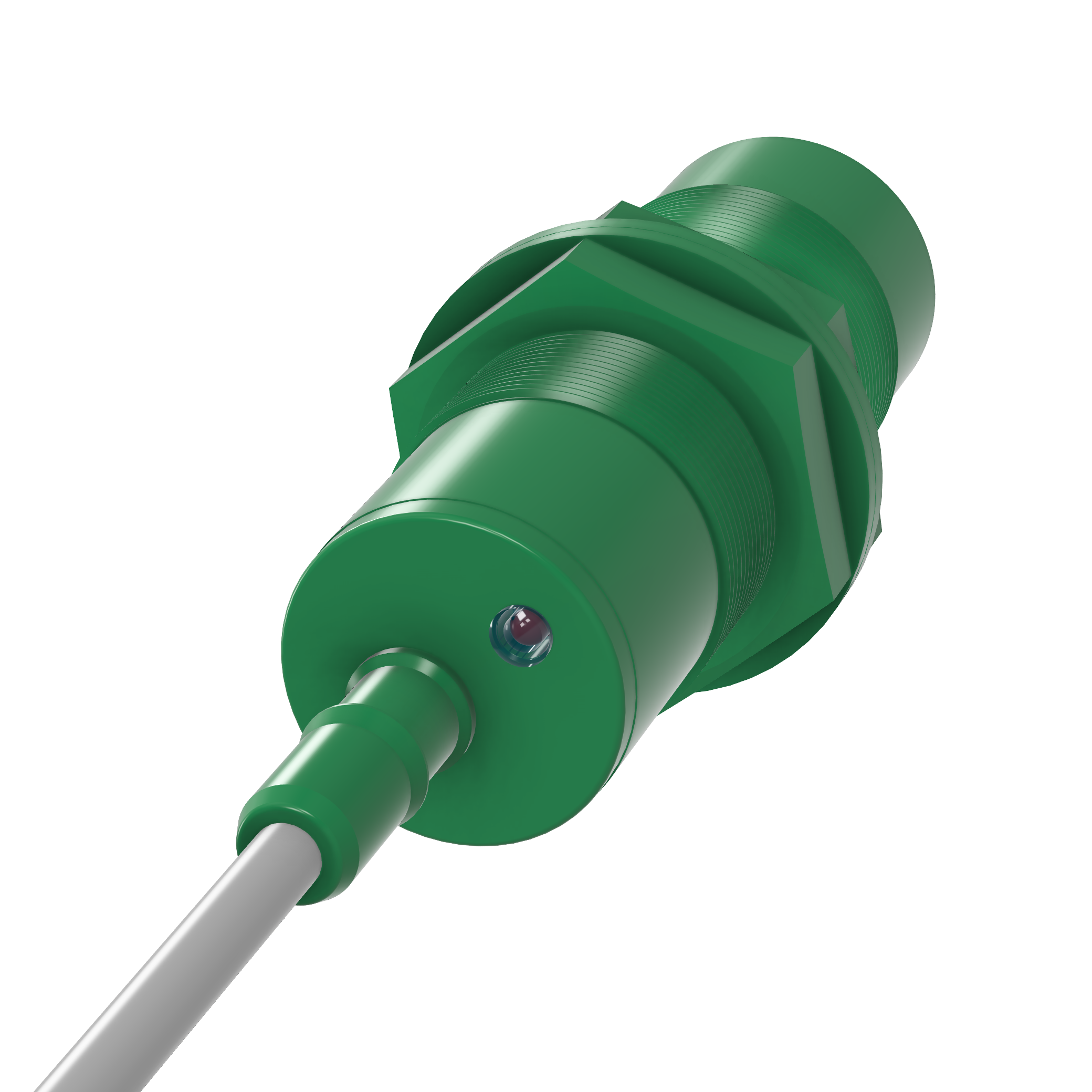

Индикация состояния
- красный светодиод
Применение
- общепромышленный

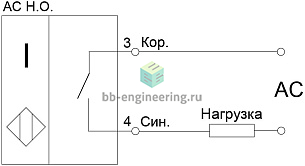

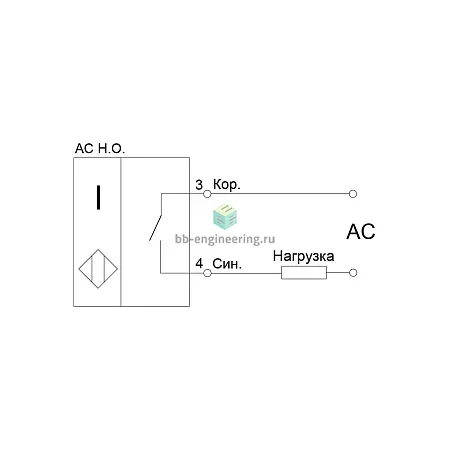

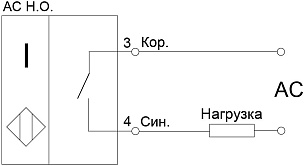

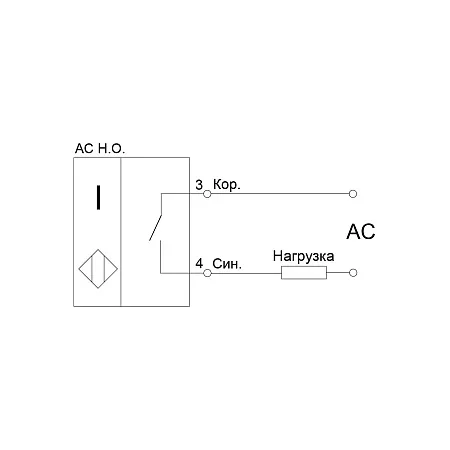

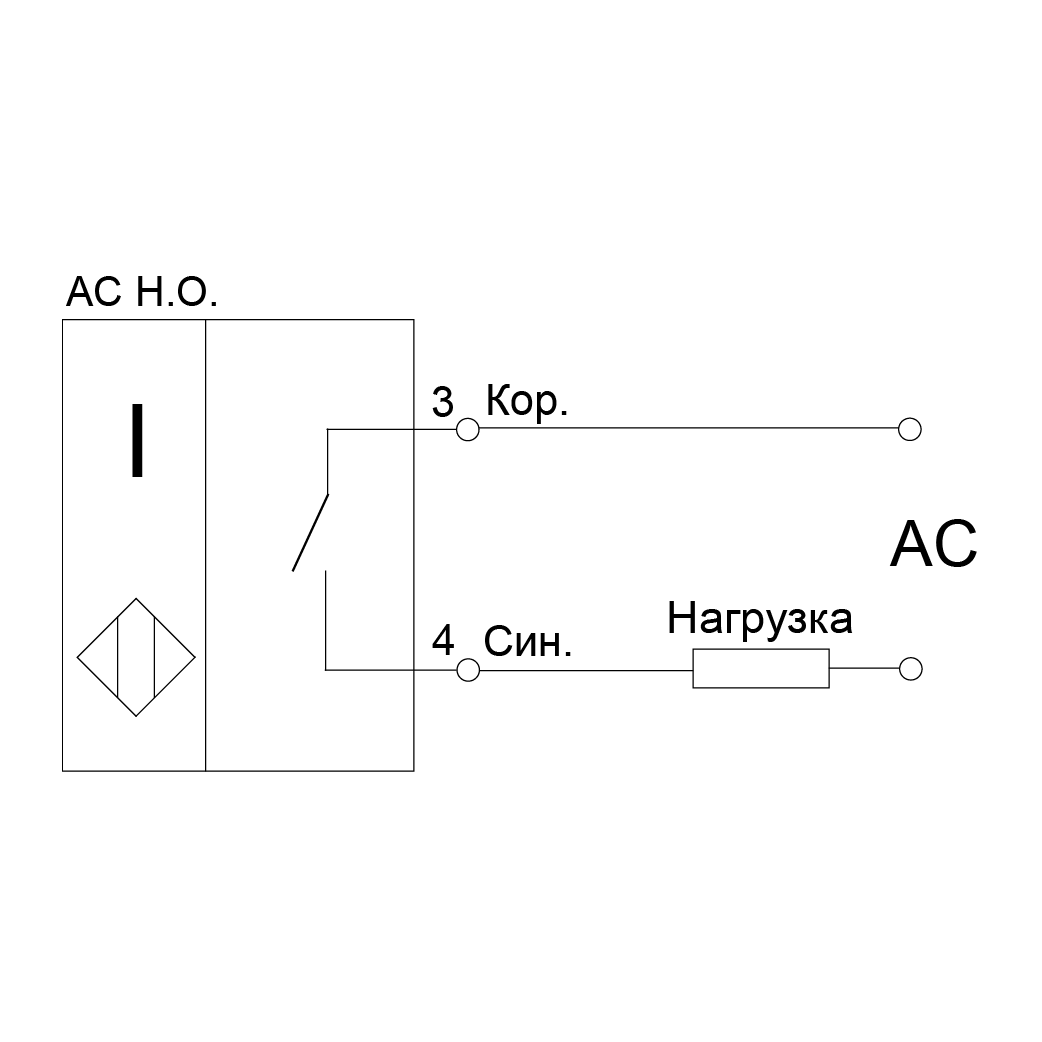

Электрическое подключение
кабель
Количество проводов в кабеле
- 2
Длина кабеля
2
м
Крепежная резьба
- M30x1.5

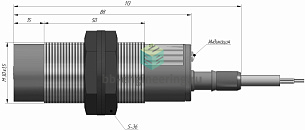

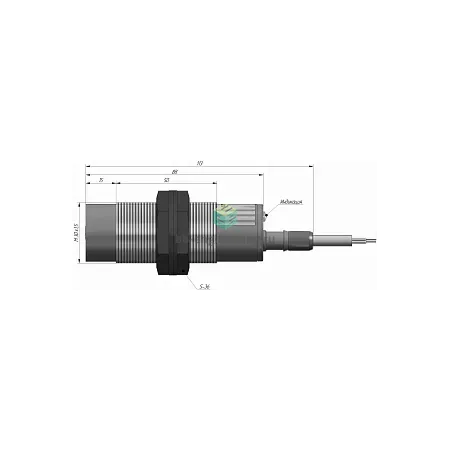

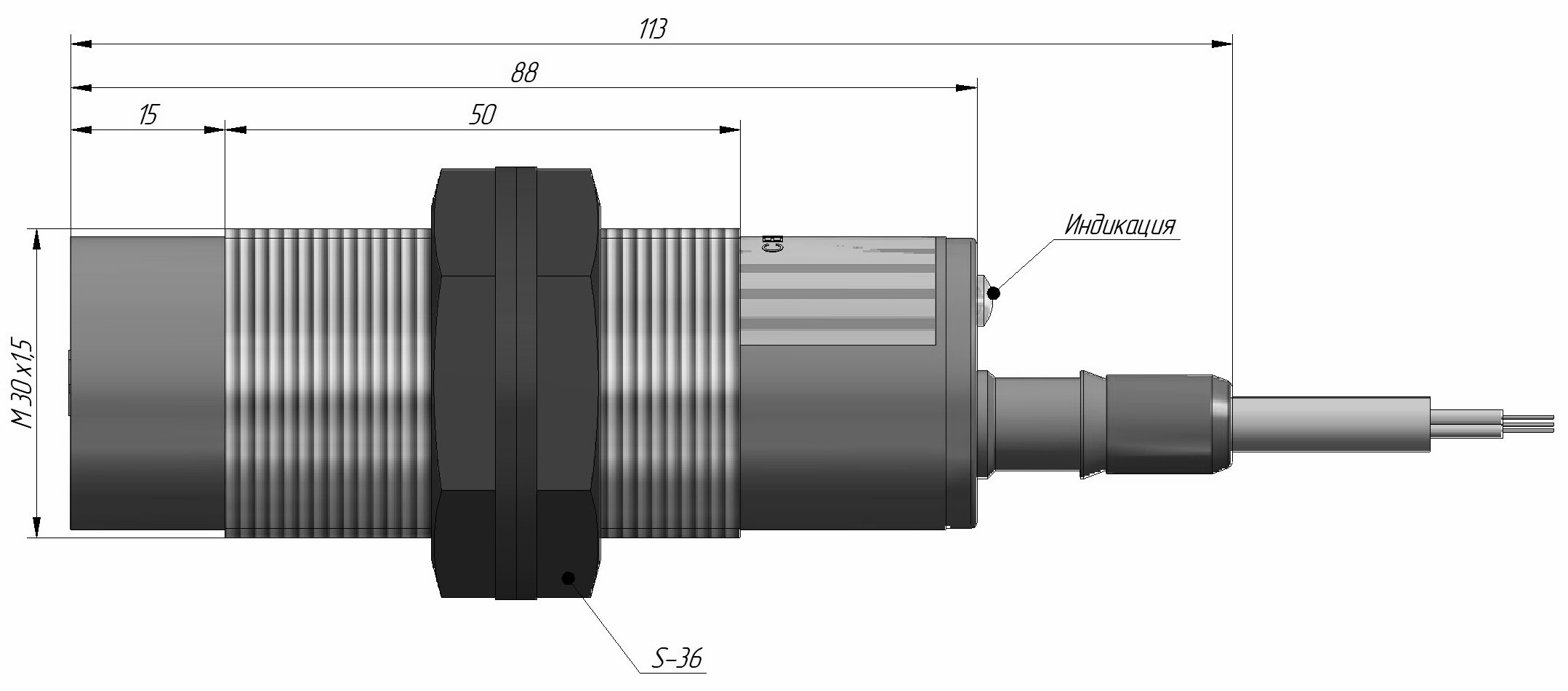

Размеры
- Ø30x113 мм
Диаметр корпуса
- 30 мм
Масса
192
г
Условия эксплуатации
Рабочая температура
- -30 ÷ 70 °С °C
Класс защиты
IP68
Макс. частота переключения
- 10 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- нет
Макс. выходной ток
- 250 мА
Падение напряжения
- 9 В
Рабочее напряжение
20 ÷ 250 V AC
Материалы
Корпус
полиамид (PA)
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC) хладостойкий (ХЛ)
Дополнительные характеристики
Остаточный ток
- 3 мА
