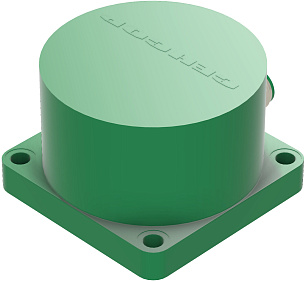

Описание ВБИ-Ф60-40Р-2123-С
Назначение и принцип работы

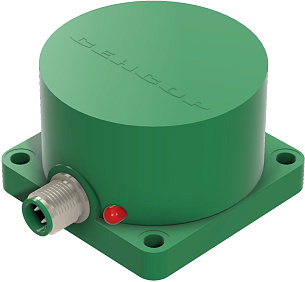

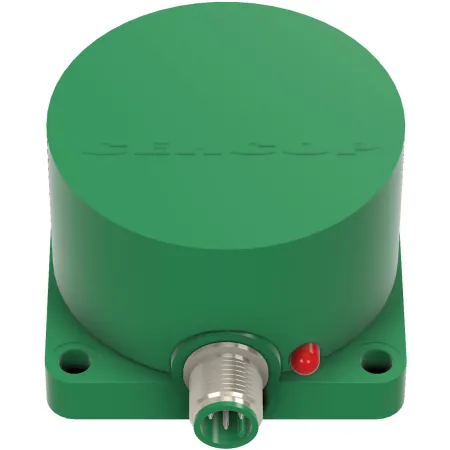

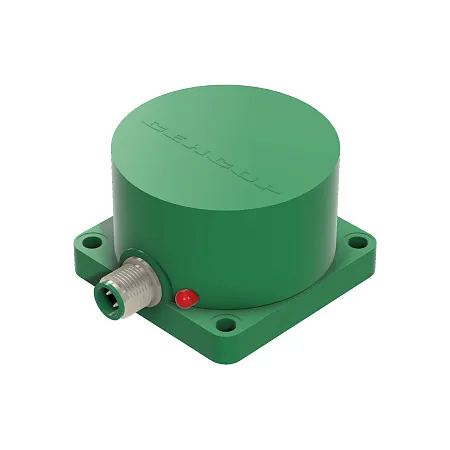

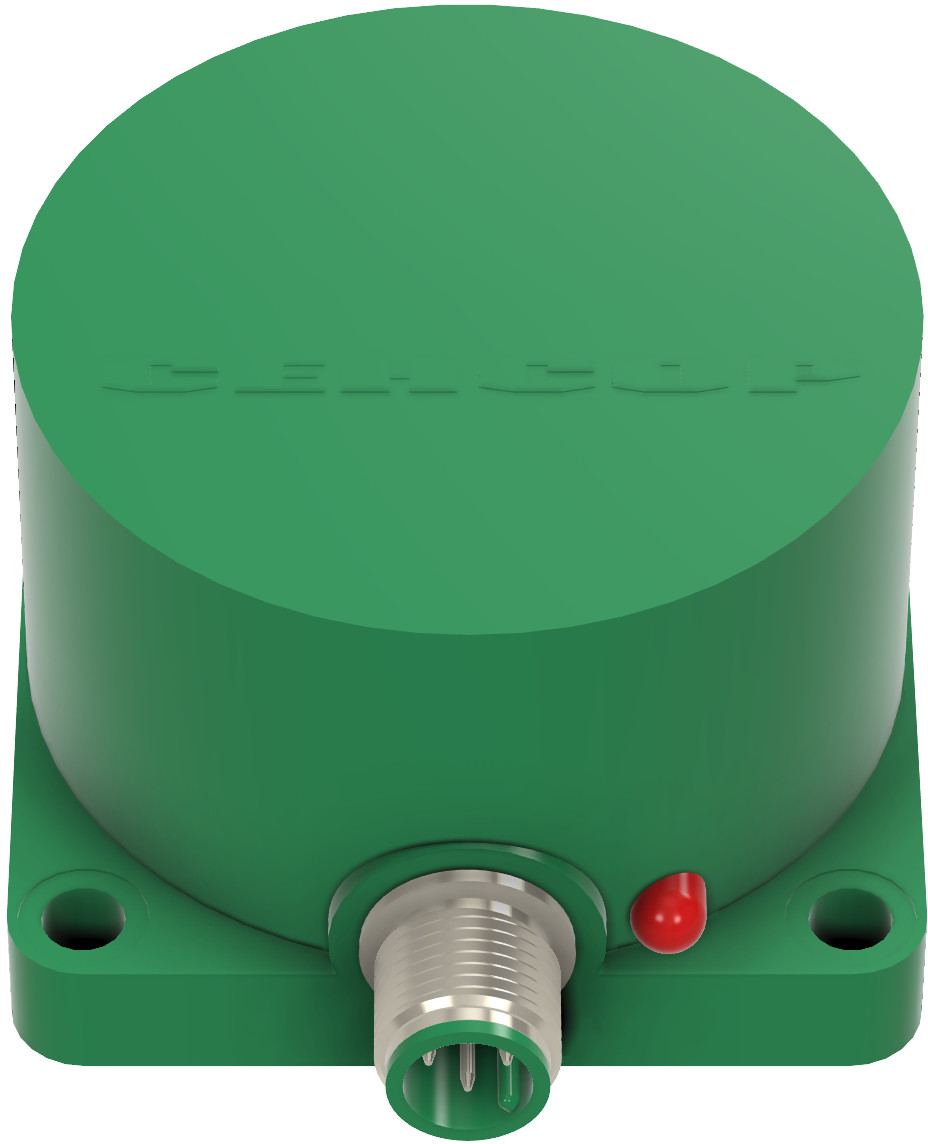

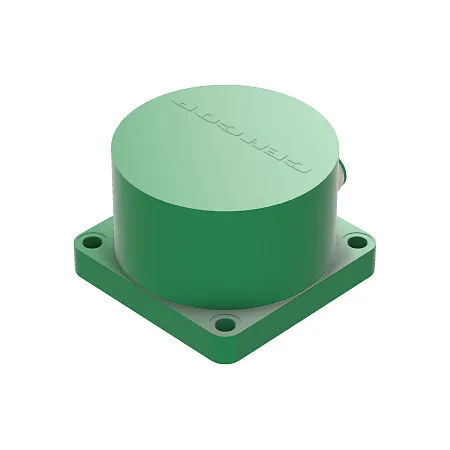

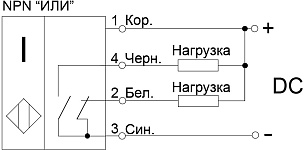

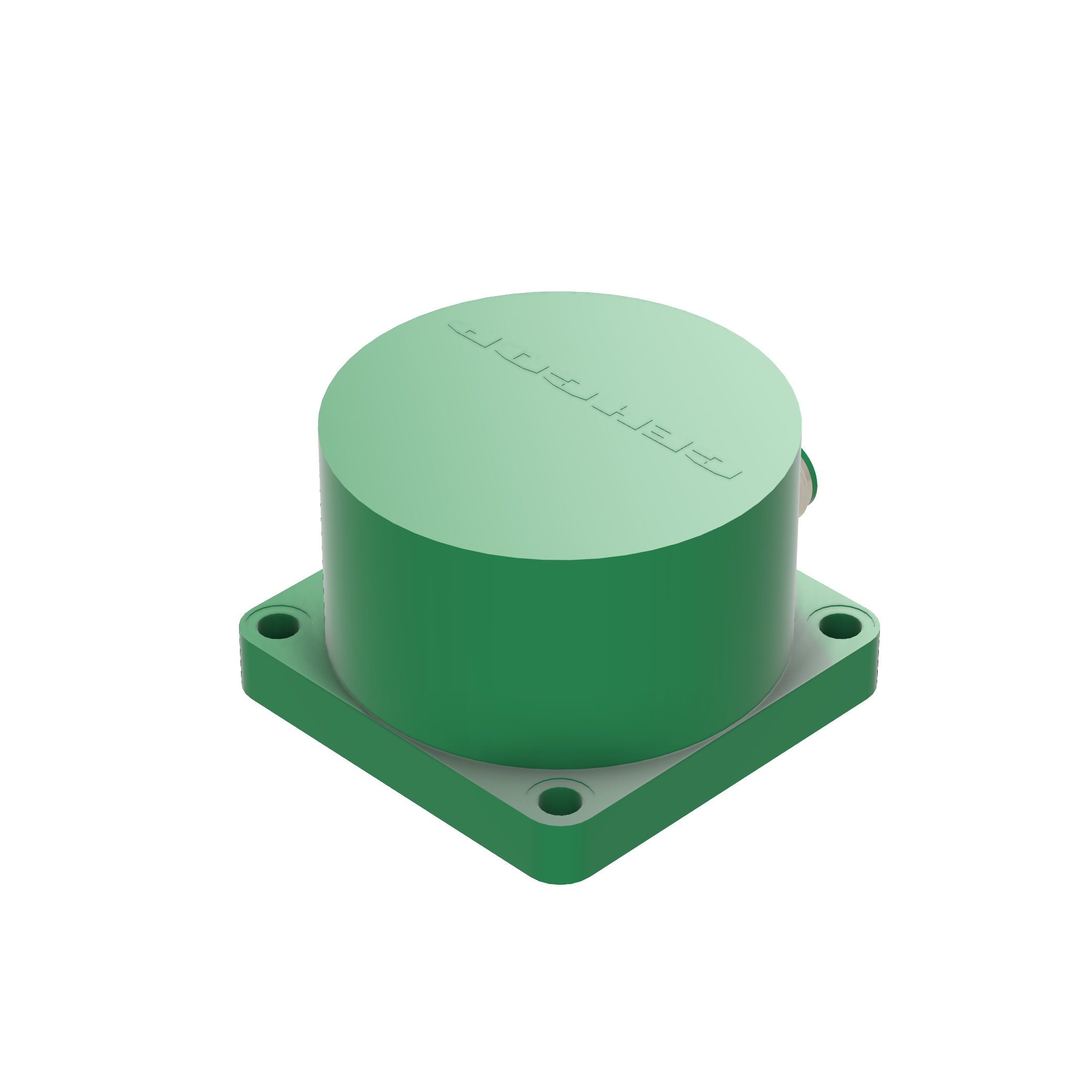

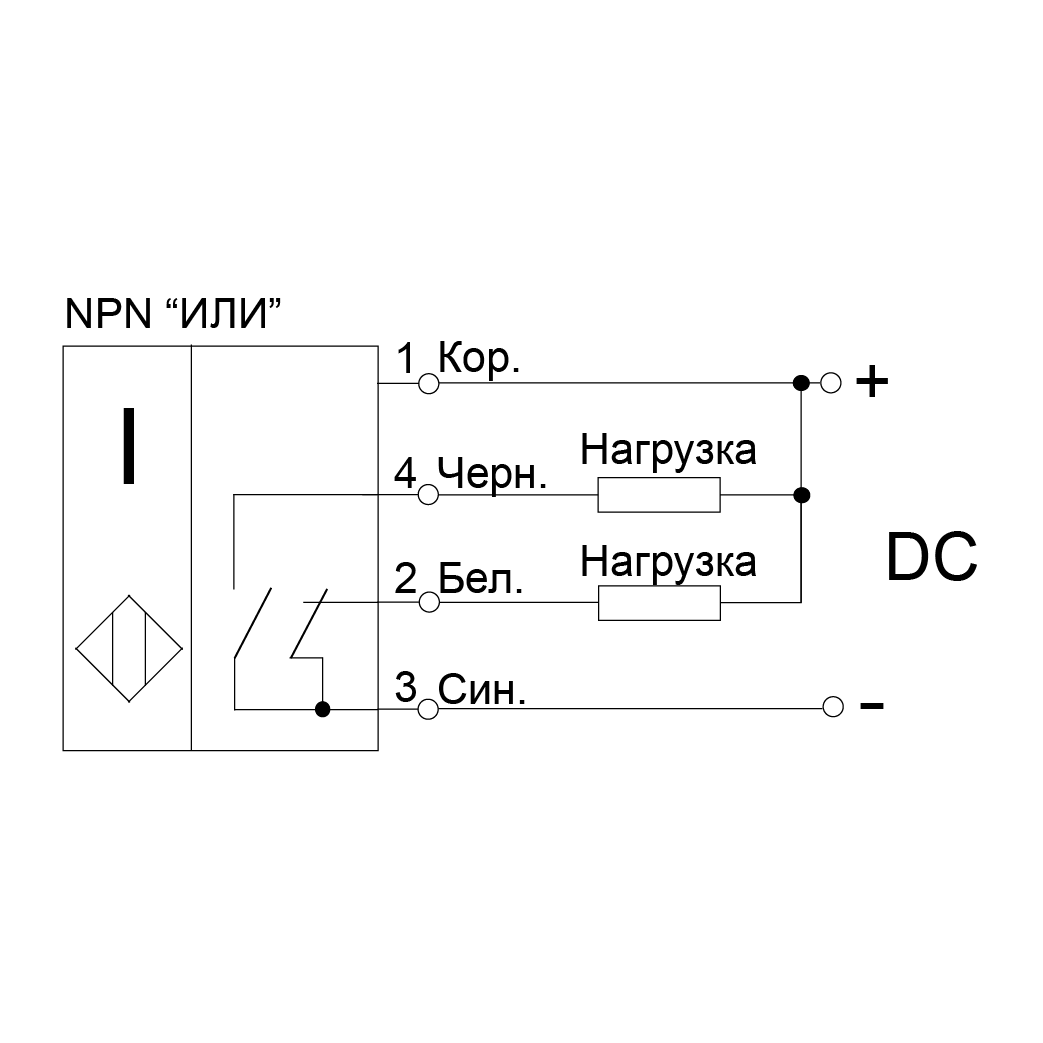

Индуктивный сенсор предназначен для бесконтактного обнаружения металлических объектов в автоматике и системах КИПиА: контроль положения деталей на конвейере, сигнализация наличия/отсутствия, синхронизация станков. Работает по индуктивному принципу — генерация высокочастотного магнитного поля и детекция изменения его параметров при появлении металлической мишени. Дискретный переключающий выход NPN с перекидной логикой НО/НЗ обеспечивает совместимость с типовой релейной и ПЛК-логикой; номинальная дистанция срабатывания 28.4 мм указана для стандартной стальной мишени. Корпус прямоугольного выступающего исполнения 40×60×60 мм, индикация состояния позволяет быстро наладить зону срабатывания.
Ключевые особенности конструкции

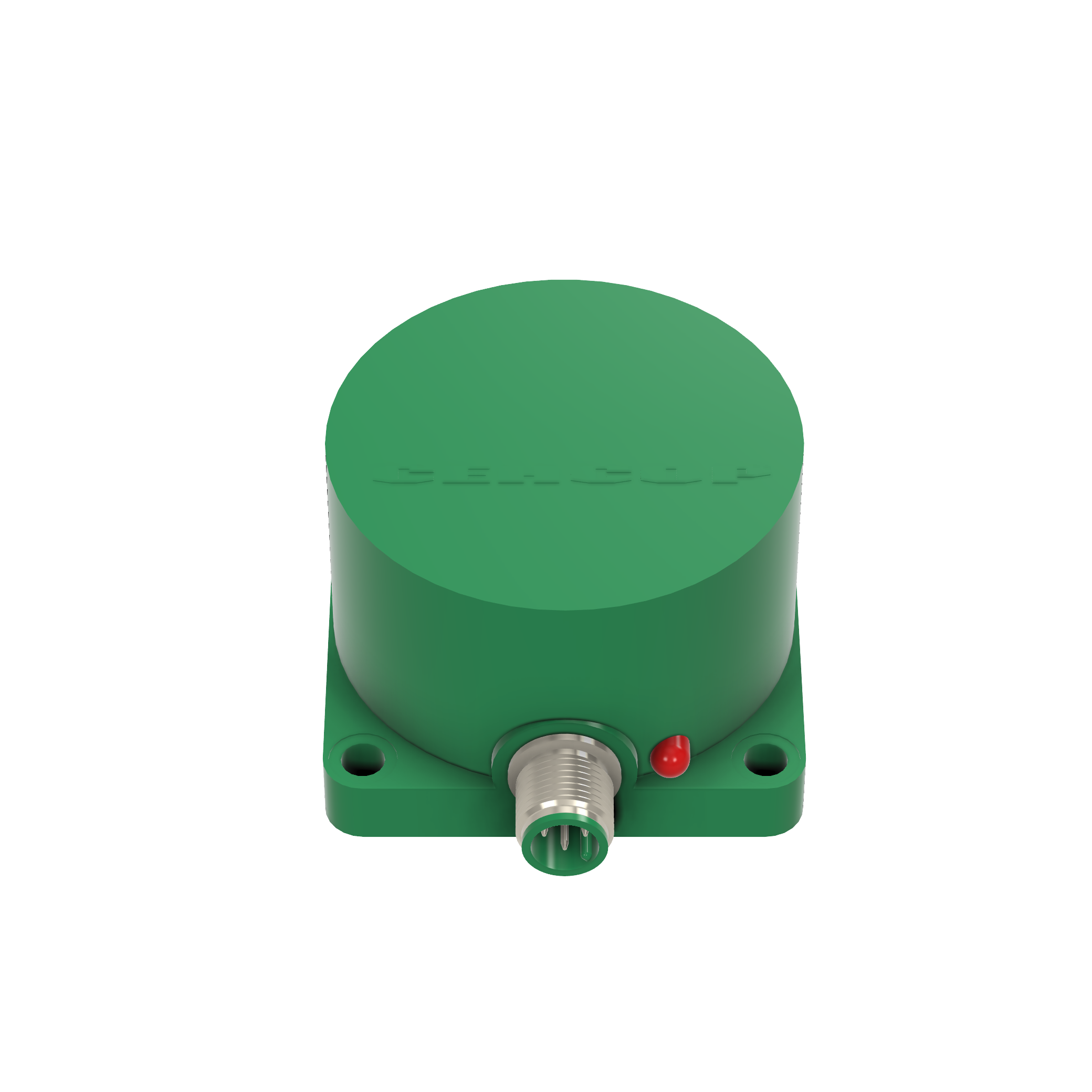

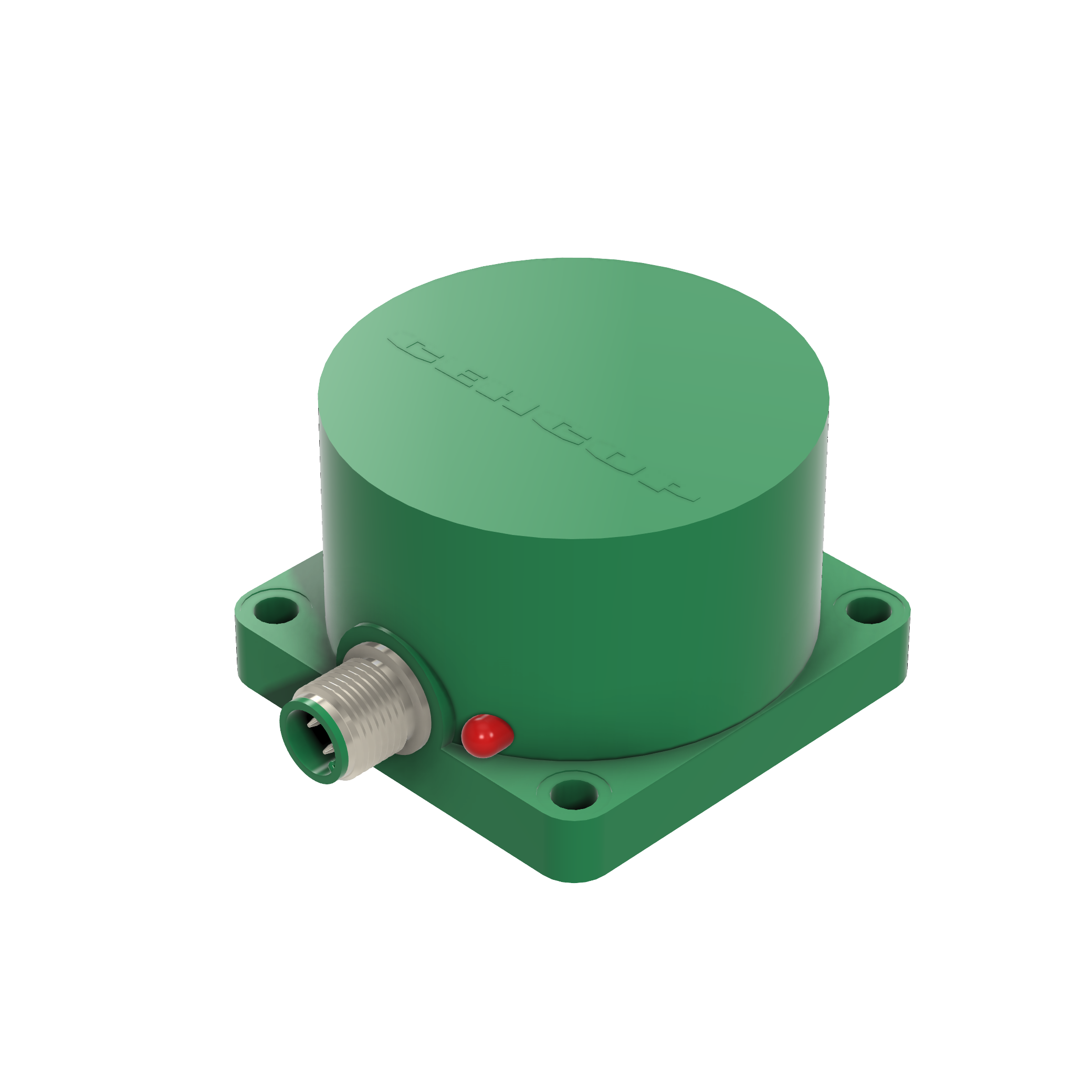

Корпус выполнен из стойкого пластика, класс защиты IP67 гарантирует пыле- и влагозащиту для наружного и цехового применения. Электрическое подключение — разъём M12x1 или кабель с четырьмя жилами; рабочее напряжение 12–24 V DC. Встроенная защита от короткого замыкания и перегрузки повышает надёжность линии питания. Рабочая температура от −45 до +80 °C, максимальная частота переключения 50 Гц. Уплотнения и конструкция рассчитаны на стандартные промышленные среды (масла, эмульсии, конденсат); датчик не предназначен для длительной работы в агрессивных химических средах без дополнительной защиты.
Экспертные рекомендации по применению
При выборе учитывать реальную мишень: нержавеющая сталь и тонкостенные детали снижают эффективную дистанцию по сравнению с номиналом 28.4 мм — закладывайте коэффициент запасa ≈0.8 (≈22–23 мм) для надёжности. Выступающее исполнение требует зазоров до близлежащих металлоконструкций и расстояний до соседних датчиков согласно монтажным таблицам производителя. Подключайте с соблюдением полярности и экранирования кабеля; при длительной эксплуатации контролируйте нагрев и частоту включений (≤50 Гц). Для наладки используйте световую индикацию, а при сомнениях — производите калибровку на реальной детали.
| Параметр | Значение |
|---|---|
| Номинальная дистанция срабатывания Sn | 28.4 мм |
| Исполнение монтажа | выступающий (non-flush) |

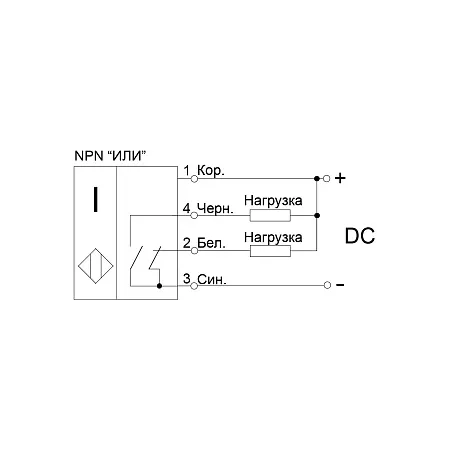

| Тип выхода | NO/NC, NPN |

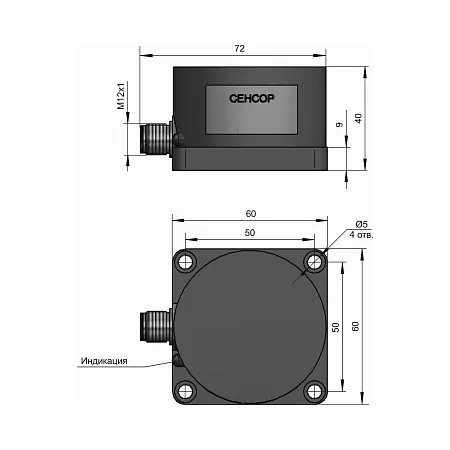

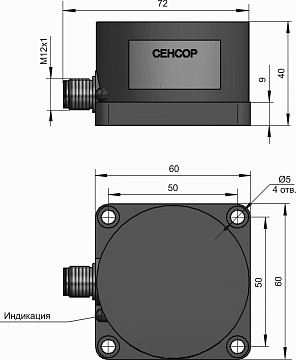

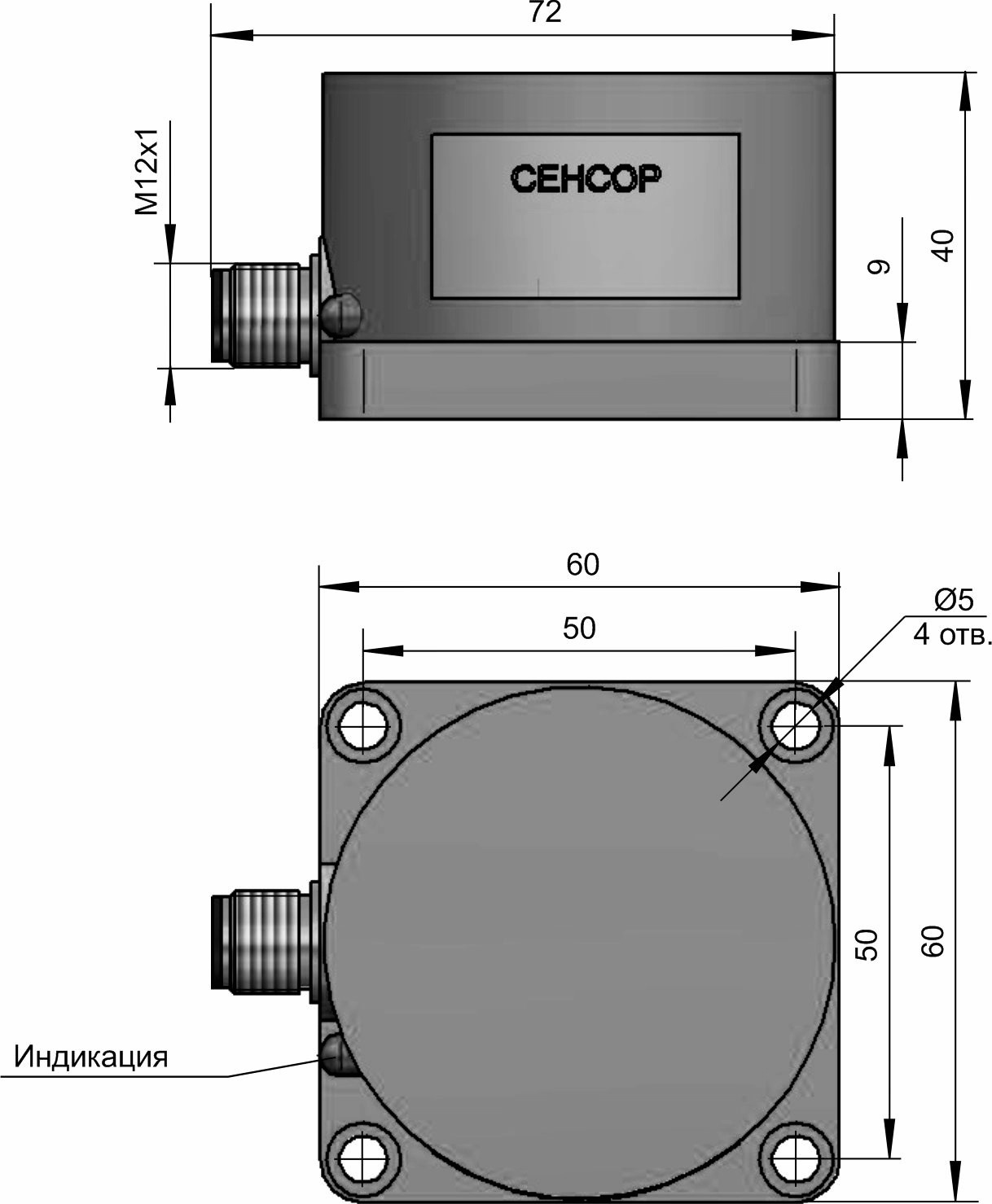

| Размеры | 40×60×60 мм |
Номинальная дистанция 28.4 мм и выступающий монтаж определяют рабочую зону датчика; выбор NPN и конфигурации NO/NC влияет на совместимость с входами контроллера и логикой подключения.
Советы специалистов
- Учитывайте материал цели: феррометаллы дают максимальную дистанцию, алюминий и нержавеющая сталь снижают чувствительность — ставьте датчик ближе к тонкой цели.
- Для выступающего (non-flush) монтажа обеспечьте достаточный зазор от корпуса и соседних металлов — близкий металл уменьшит эффективную дистанцию срабатывания.
- Избегайте установки в местах сильной вибрации без демпфирования: вибрация вызывает ложные переключения и износ крепежа.
- Кабельные наводки и длинные линии особенно критичны для дискретных выходов — применяйте экранированные кабели и правильное заземление.
- При групповой установке датчиков держите рекомендованные расстояния между ними, чтобы исключить перекрёстное влияние и ложные срабатывания.
Лайфхак: при детекции тонкой листовой детали увеличьте чувствительность надёжностью, сместив датчик ближе к цели на 30–50% от номинального Sn и закрепив его на демпфирующее основание, чтобы уменьшить вибрации.
Частая ошибка: выбор flush-исполнения вместо выступающего при необходимости детектировать объекты на некотором удалении — как следствие получают отсутствие срабатываний или нестабильную работу.
- Не подходит при требованиях к высокой степени защиты IP без подтверждения корпуса.
- Не подходит для надёжной детекции очень тонких немагнитных целей (тонкий алюминий, латунь) на больших расстояниях.
- Не подходит при несовместимой логике входа контроллера (если нужен PNP, а датчик NPN без интерфейса).
- Детекция стальной пластины 2 мм на конвейере: расстояние до цели 10 мм, скорость 0.5 м/с, отсутствие СОЖ — датчик с Sn 28.4 мм обеспечивает стабильное срабатывание с запасом.
- Позиционирование тонкого алюминиевого профиля 1 мм: реальный рабочий зазор уменьшен до ~5 мм, требуется близкая установка и проверка на месте из‑за снижения чувствительности.
- Сборка в пыльной среде с требованиями IP65 и температурой +60 °C: дополнительно требуется корпус/уплотнения и проверка подключения, иначе возможны отказы из‑за загрязнения и перегрева.
Сопутствующие товары: кабель-удлинитель (экранированный), разъём M8/M12 (прямой или угловой); при необходимости — распределительная коробка или входной модуль PLC.
FAQ
Чем отличается заподлицо (flush) от выступающего (non-flush) монтажа и как это влияет на Sn?
Flush-монтаж допускает установку в металлической стенке и уменьшает чувствительную зону, тогда как выступающий монтаж обеспечивает максимальную дистанцию; для данного датчика выступающий вариант даёт заявленные 28.4 мм.
Что такое коэффициент редукции и почему Sn падает на разных металлах?
Коэффициент редукции отражает материал-эффект: немагнитные и тонкие металлы уменьшают индуктивную связь с датчиком, поэтому реальная дистанция срабатывания может быть существенно меньше номинальной.
Как подобрать датчик по типу цели: сталь, нерж, алюминий, латунь?
Для ферромагнитной стали используйте номинальную Sn; для нержавеющей и алюминия рассчитывайте уменьшение чувствительности и проверяйте работоспособность на образцах, при необходимости уменьшайте зазор или выбирайте датчик с большим Sn.
В чём разница между номинальной и гарантированной дистанцией (Sn и Sa)?
Sn — типичное рабочее значение дистанции; Sa (гарантированная) — минимальная дистанция, при которой производитель гарантирует срабатывание; при подборе ориентируйтесь на Sa, если нужна строгая надёжность.
PNP vs NPN: как понять, какой выход нужен для входа PLC/реле?
PNP переключает питание на вход (плюс), NPN — на землю (минус); смотрите, какую логику поддерживают входы вашего контроллера или реле, и выбирайте совместимый тип выхода.
Автор
Антон Бобров
Характеристики ВБИ-Ф60-40Р-2123-С
- DC13
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
- 28.4 мм
- красный светодиод
- общепромышленный
- 60x60x40 мм
- -45 ÷ 80 °С °C
- 50 Гц
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- тактовая
- 500 мА
- 2 В
- 0.01 мА
