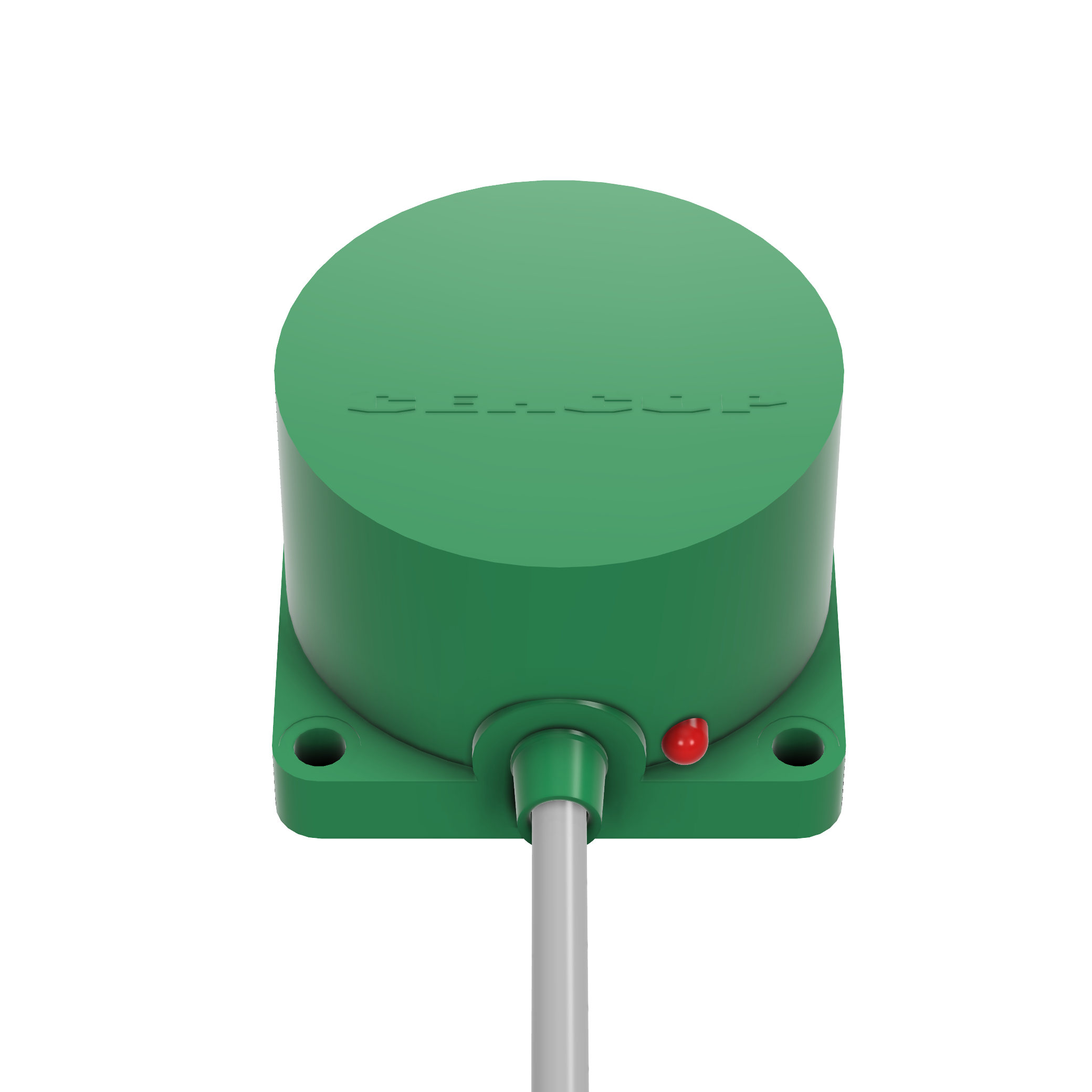

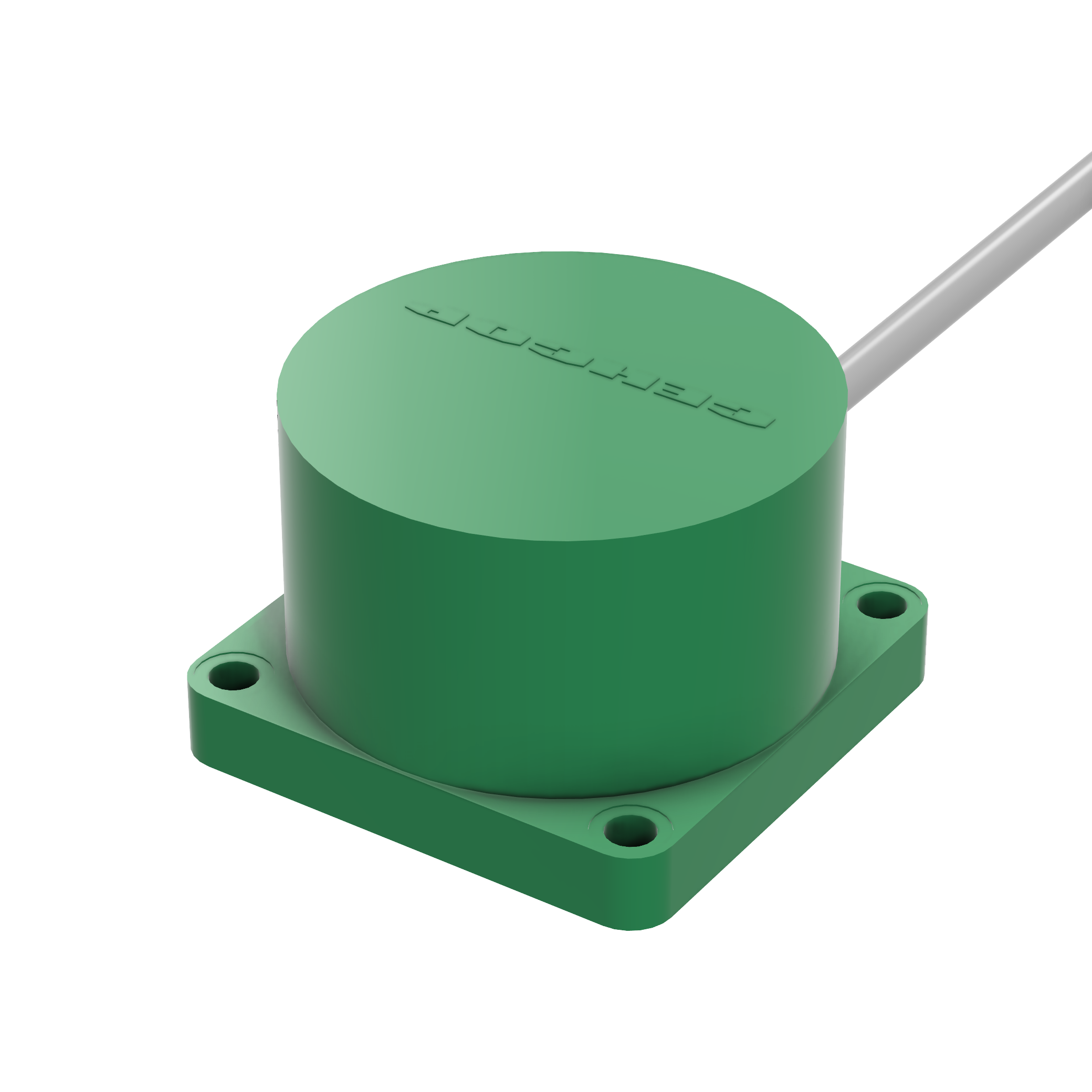

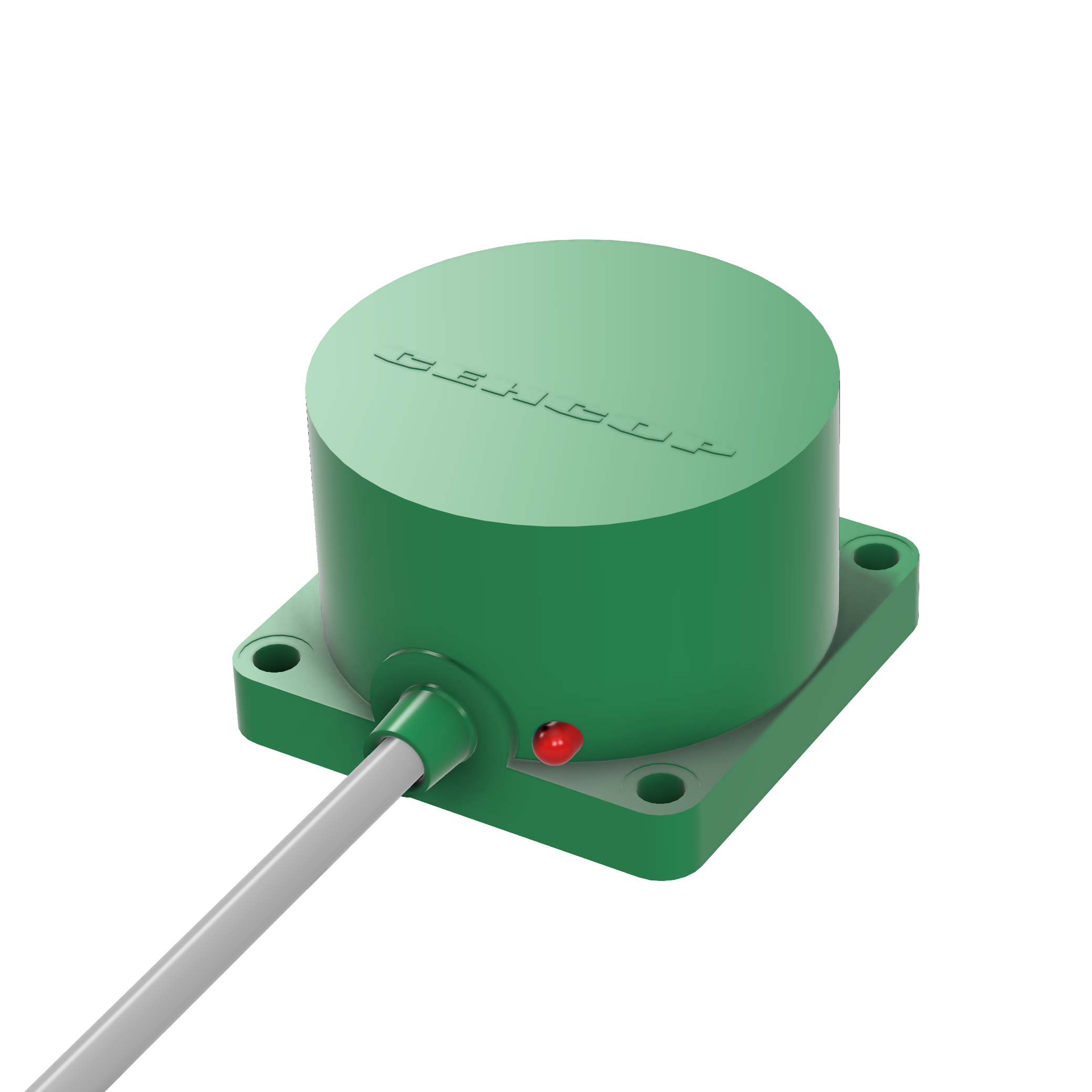

Описание ВБИ-Ф60-40У-2123-З.18
Дискретный выход: 1xНО, 1xНЗ, NPN • Тип установки: выступающий • Номинальная дистанция переключения: 35мм • Применение: общепромышленный • Электрическое подключение: кабель • Длина кабеля: 2м • Класс защиты IP: IP68 • Рабочее напряжение: 10 ÷ 30 V DC • Материал корпуса: полиамид (PA)
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ВБИ-Ф60-40У-2123-З.18 СЕНСОР - Индуктивный датчик, 60x60x40 мм, выступающий, 1xНО, 1xНЗ, NPN, дист. 35 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ВБИ-Ф60-40У-2123-З.18
Характеристики входов/выходов
Дискретные выходы, количество
2

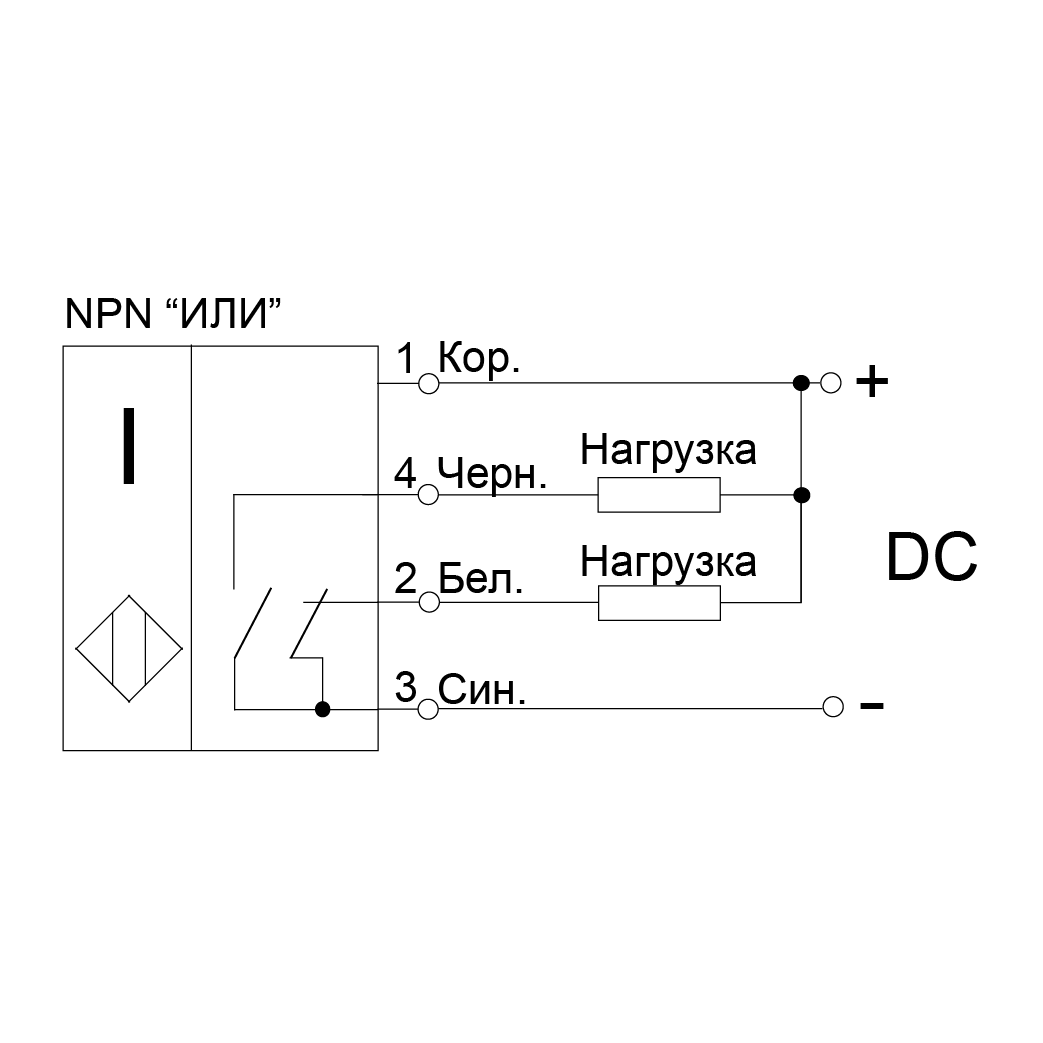

Дискретный выход
1xНО, 1xНЗ, NPN
Категория применения коммутационного элемента
- DC13
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
35
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 28.4 мм
Общие характеристики
Тип конструкции
фланцевый
Индикация состояния
- красный светодиод
Применение
- общепромышленный
Электрическое подключение
кабель
Длина кабеля
2
м

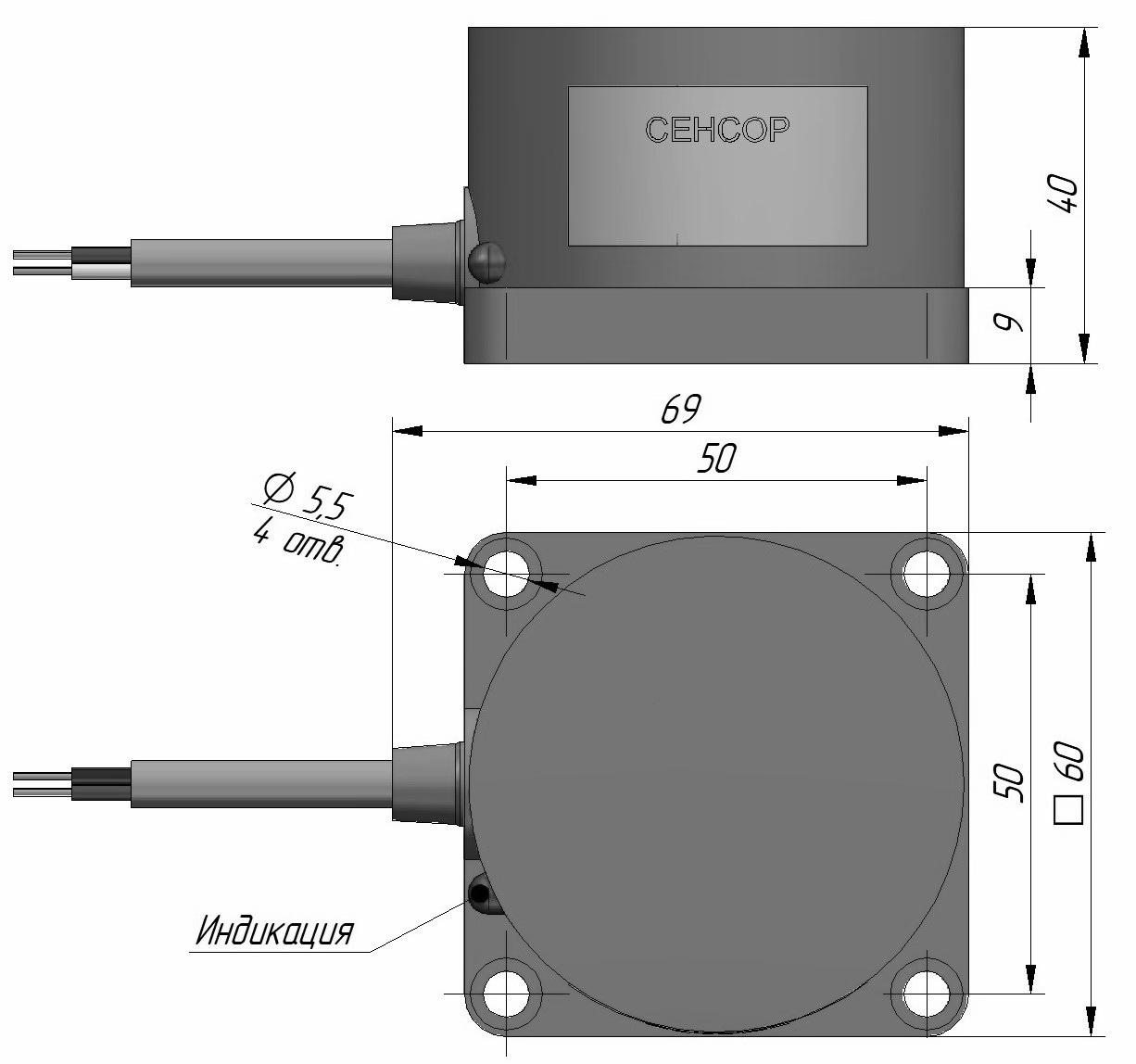

Размеры
- 60x60x40 мм
Условия эксплуатации
Рабочая температура
- -45 ÷ 80 °С °C
Класс защиты
IP68
Макс. частота переключения
- 50 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- бистабильная
Макс. выходной ток
- 200 мА
Падение напряжения
- 2 В
Рабочее напряжение
10 ÷ 30 V DC
Материалы
Корпус
полиамид (PA)
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC) хладостойкий (ХЛ)
Дополнительные характеристики
Остаточный ток
- 0.01 мА
