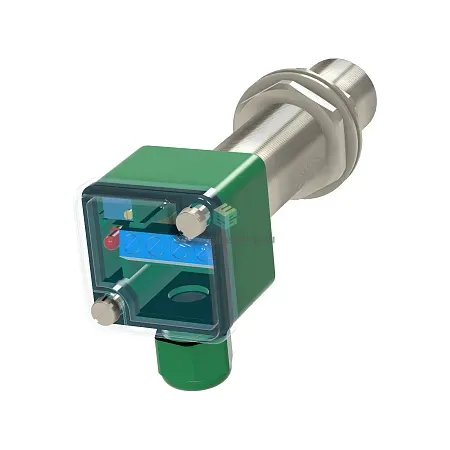

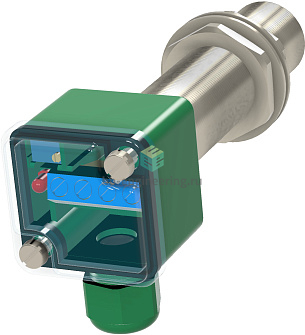

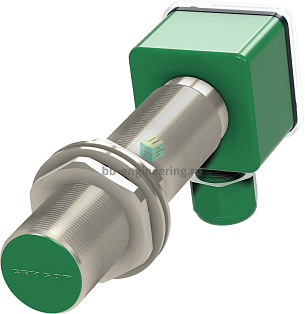

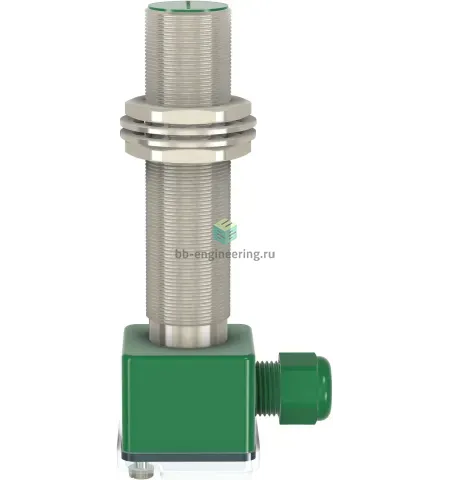

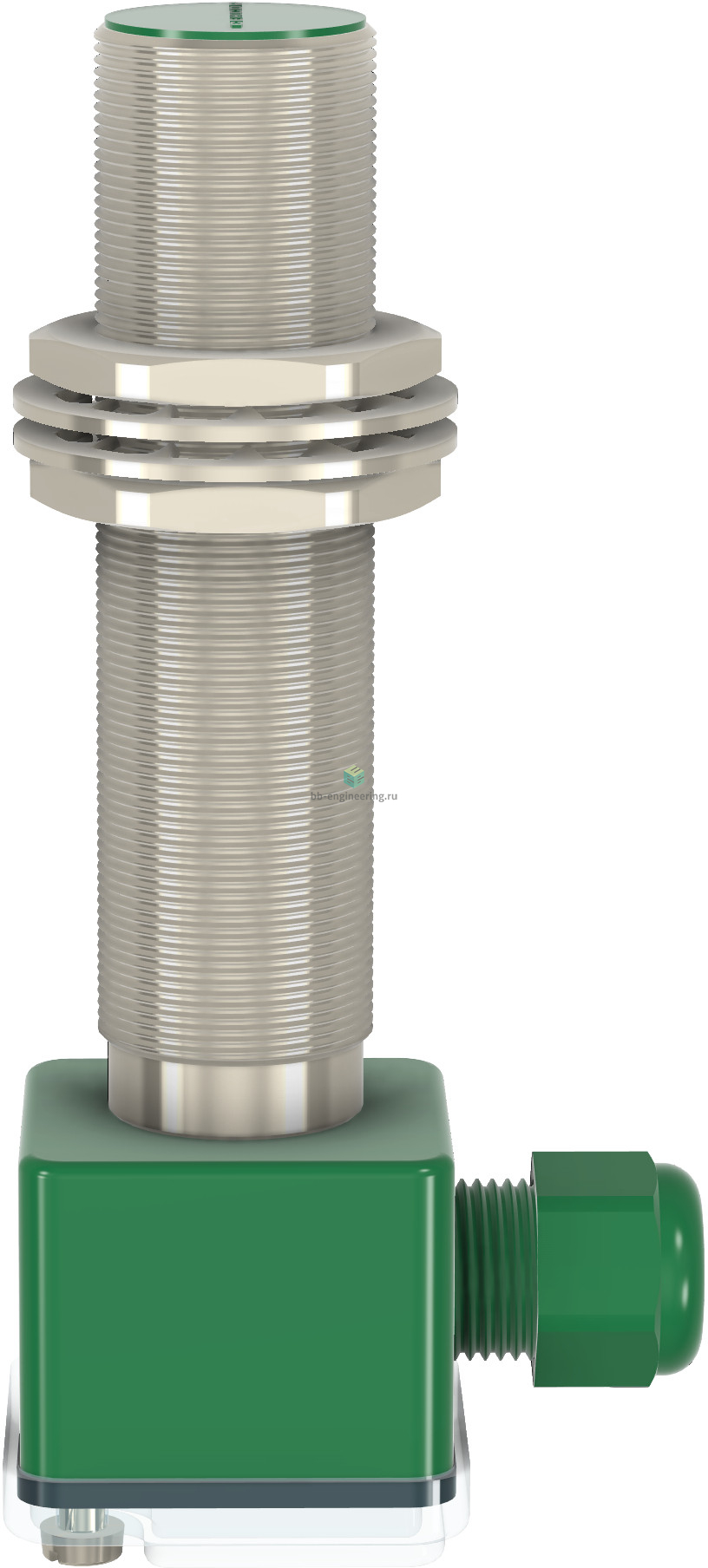

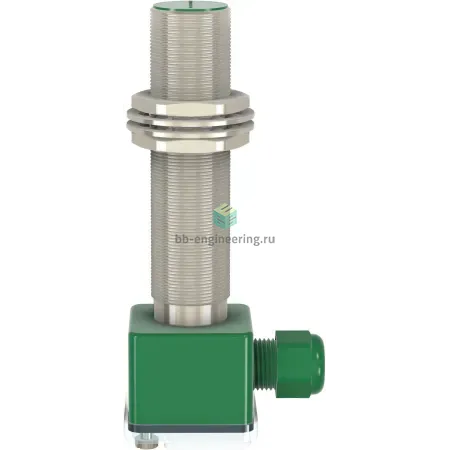

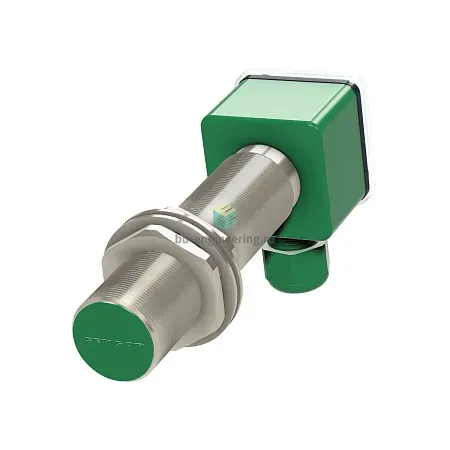

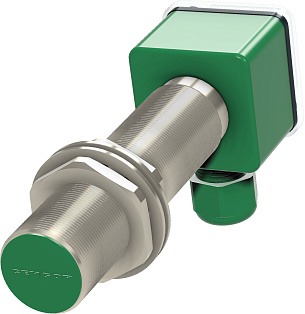

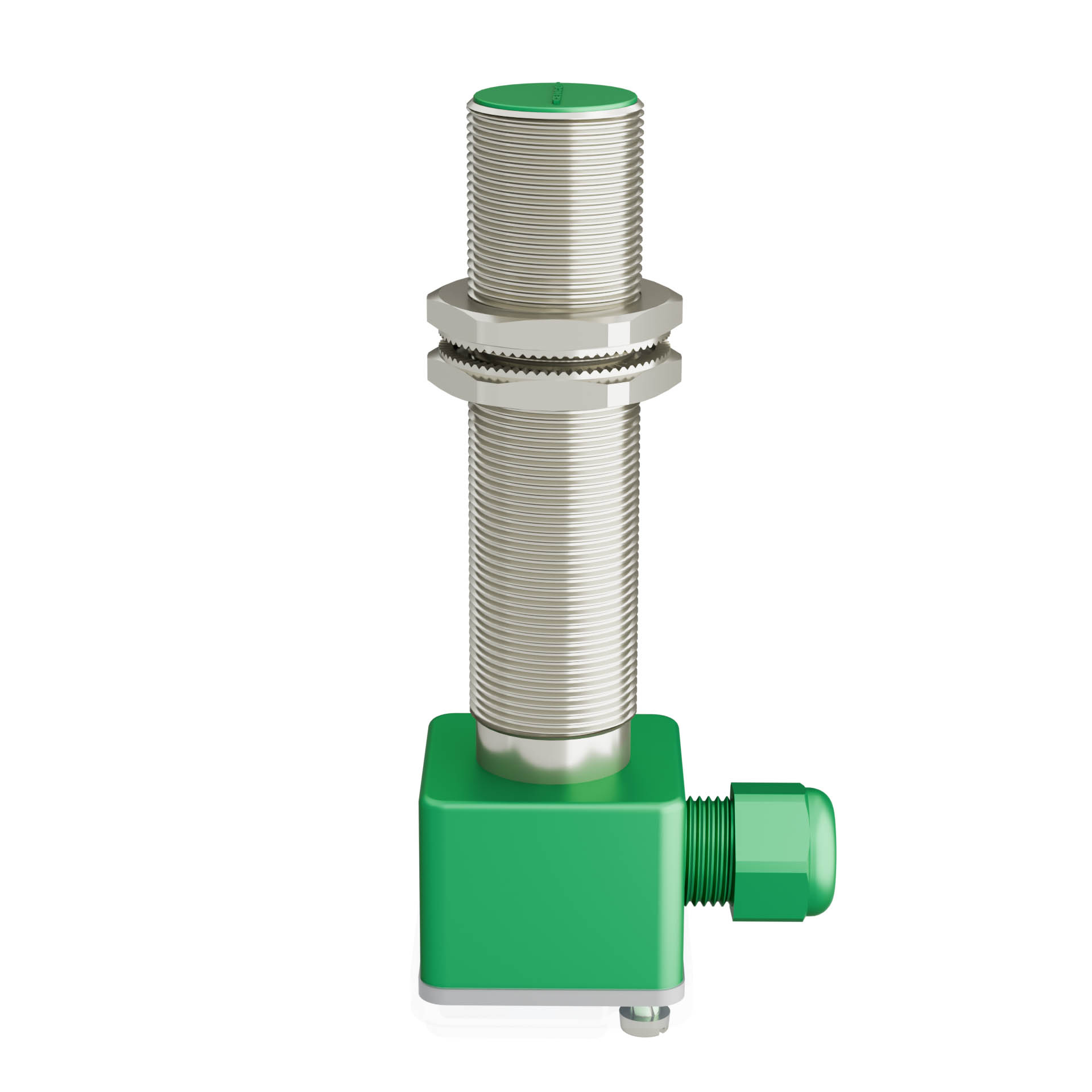

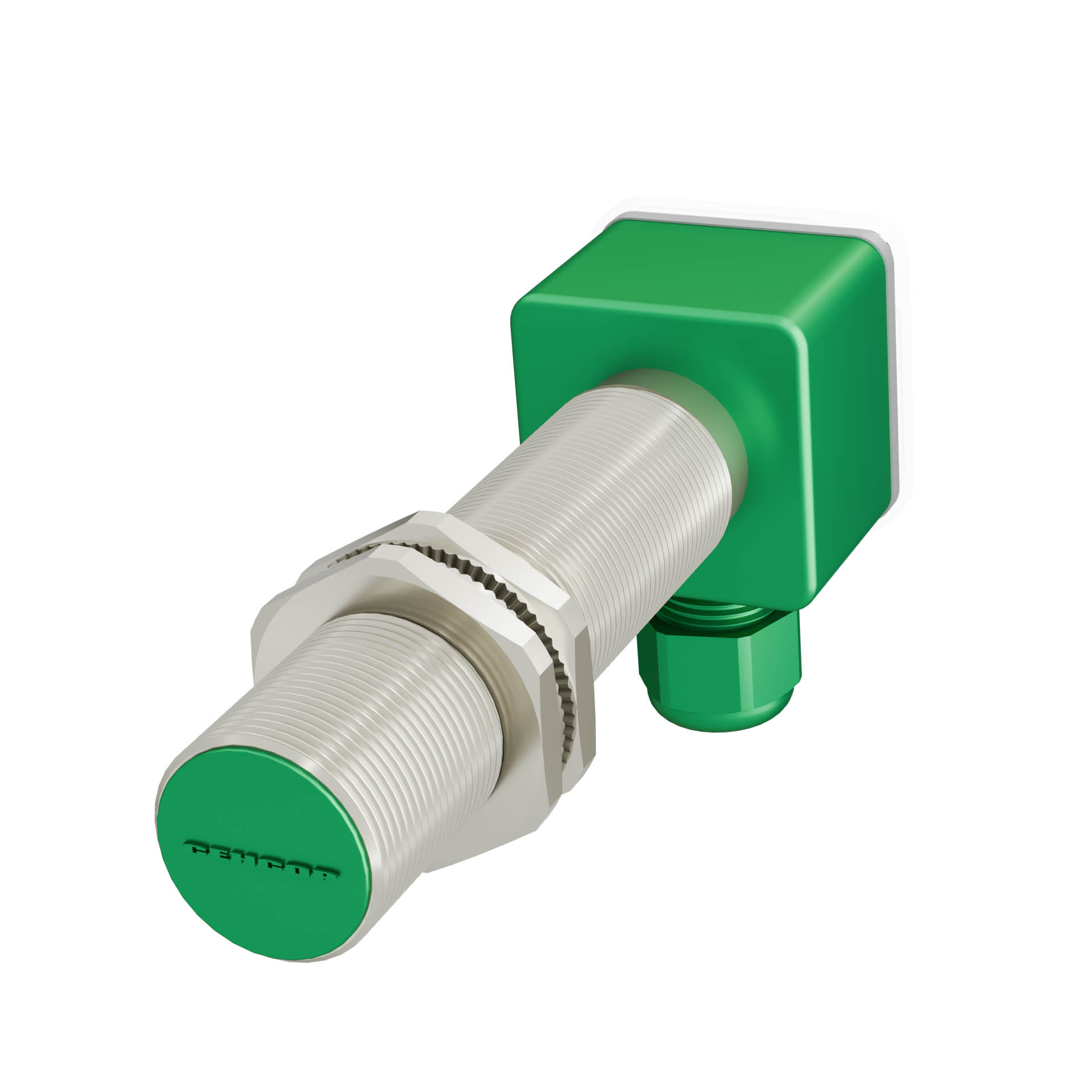

Описание ВБИ-М18-76К-1132-Л
Дискретный выход: НЗ • Тип установки: заподлицо • Номинальная дистанция переключения: 5мм • Применение: общепромышленный • Электрическое подключение: клеммы • Крепежная резьба: M18x1 • Диаметр корпуса: 18мм • Класс защиты IP: IP67 • Рабочее напряжение: 10 ÷ 30 V DC • Материал корпуса: латунь никелированная
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ВБИ-М18-76К-1132-Л СЕНСОР - Индуктивный датчик, M18x1, заподлицо, НЗ, сухой контакт, дист. 5 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ВБИ-М18-76К-1132-Л
Характеристики входов/выходов
Дискретные выходы, количество
1

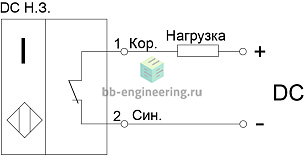

Дискретный выход
НЗ
Категория применения коммутационного элемента
- DC13
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- заподлицо
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
5
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 4.1 мм
Общие характеристики
Тип конструкции
резьбовой
Индикация состояния
- красный светодиод
Применение
- общепромышленный

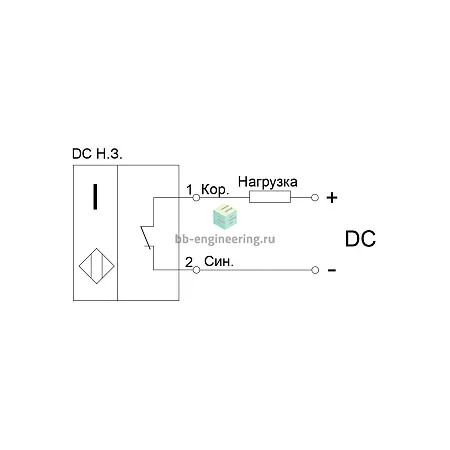

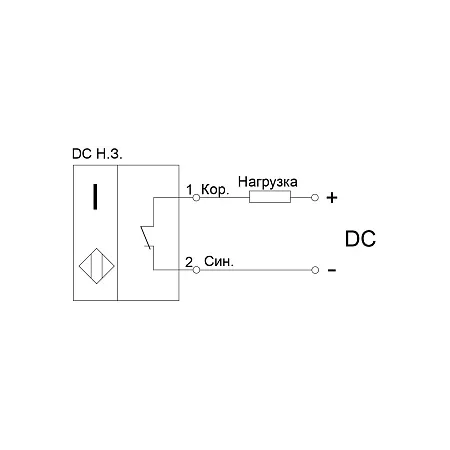

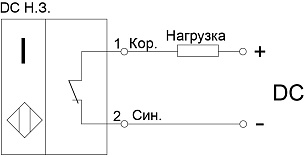

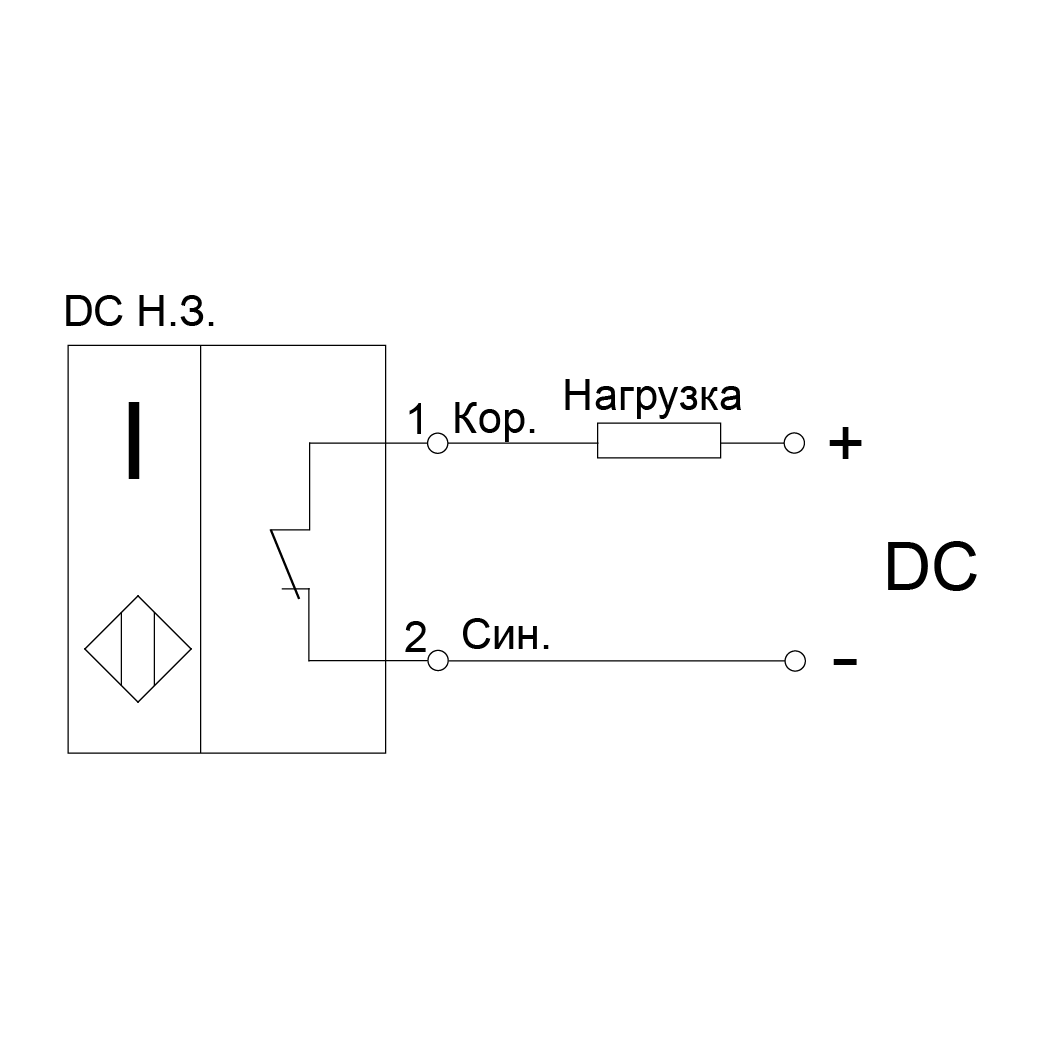

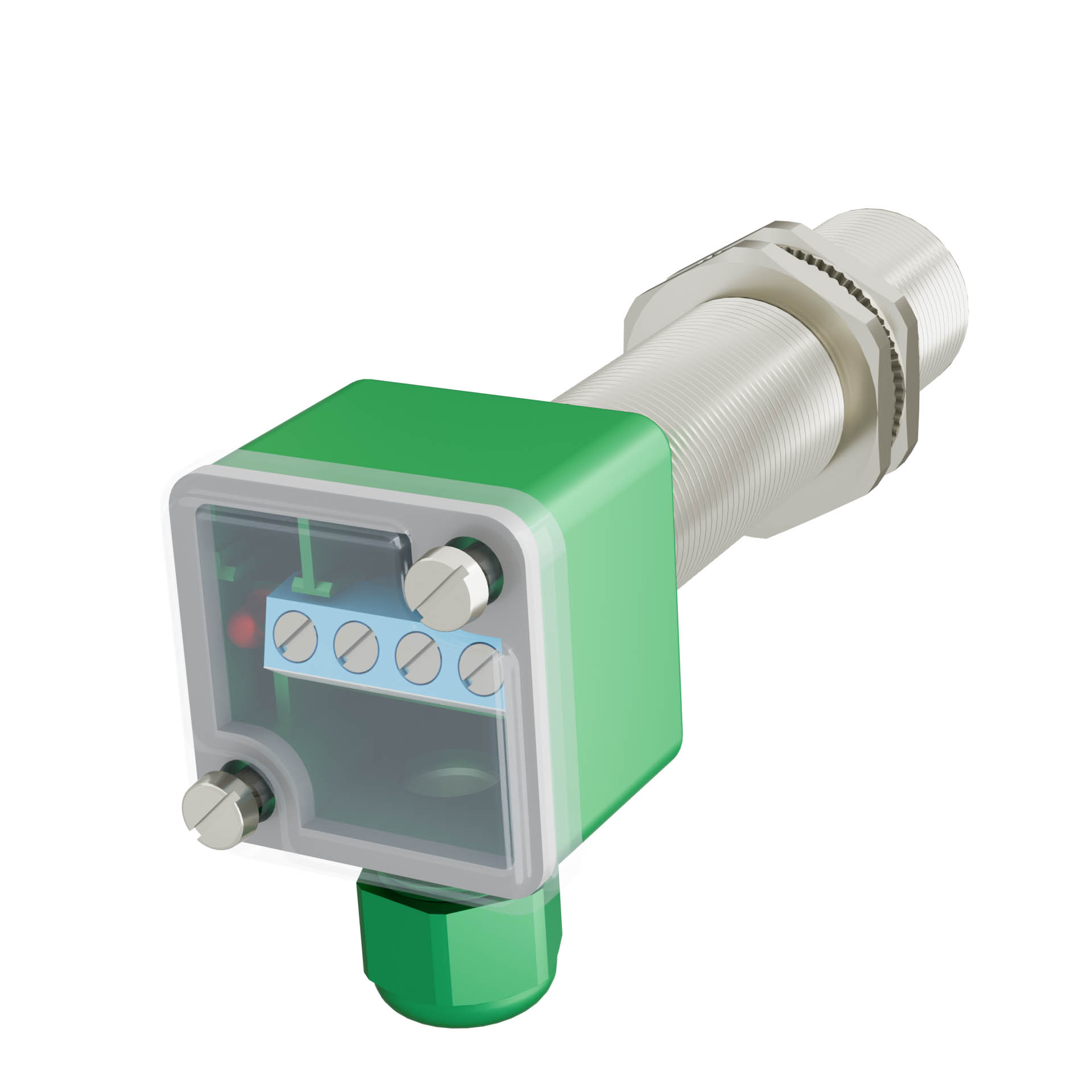

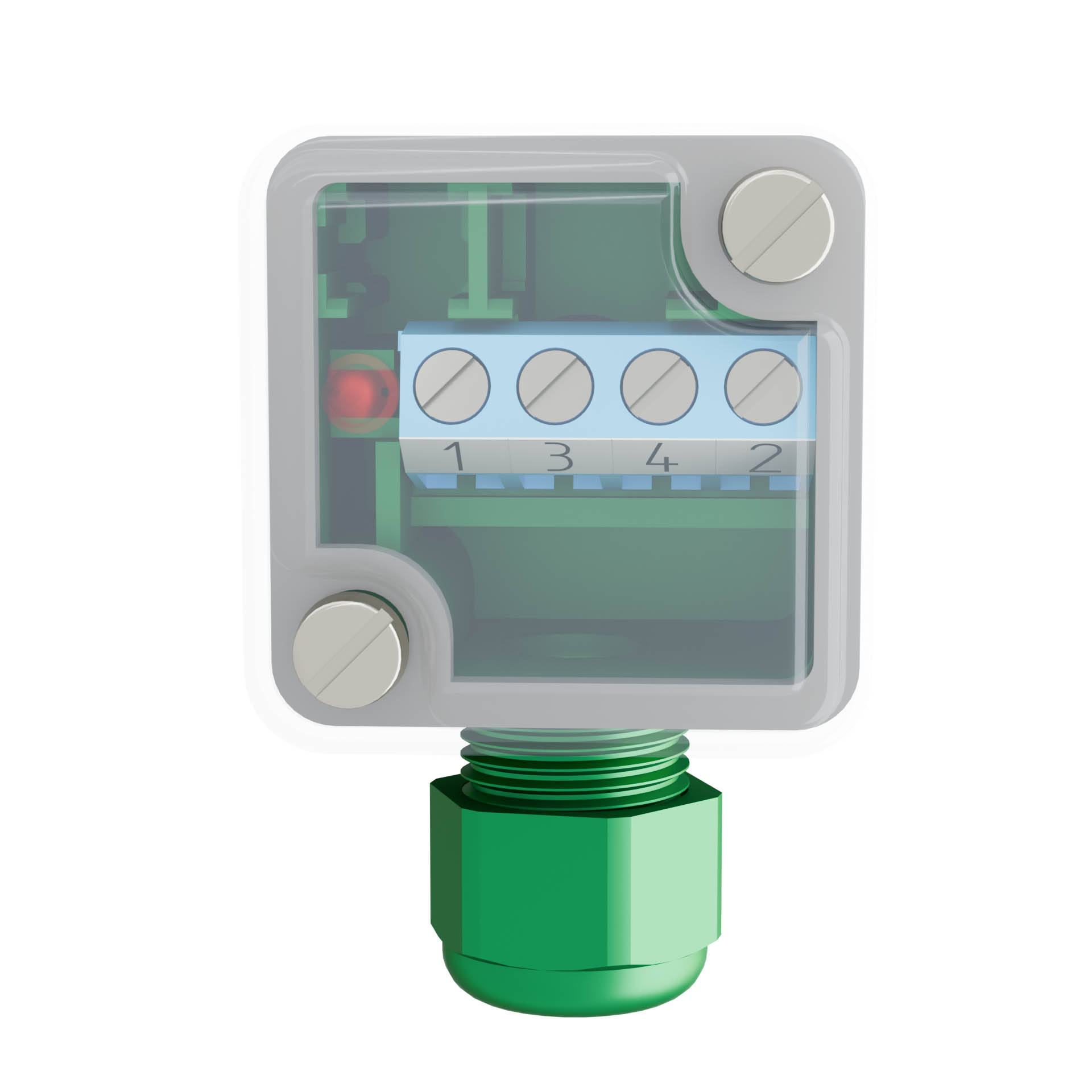

Электрическое подключение
клеммы
Количество проводов в кабеле
- 2
Крепежная резьба
- M18x1

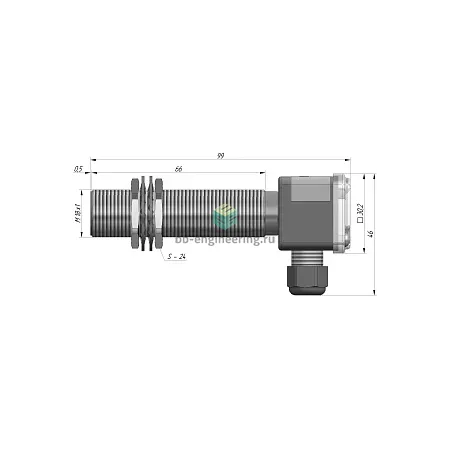

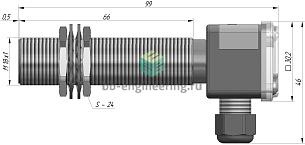

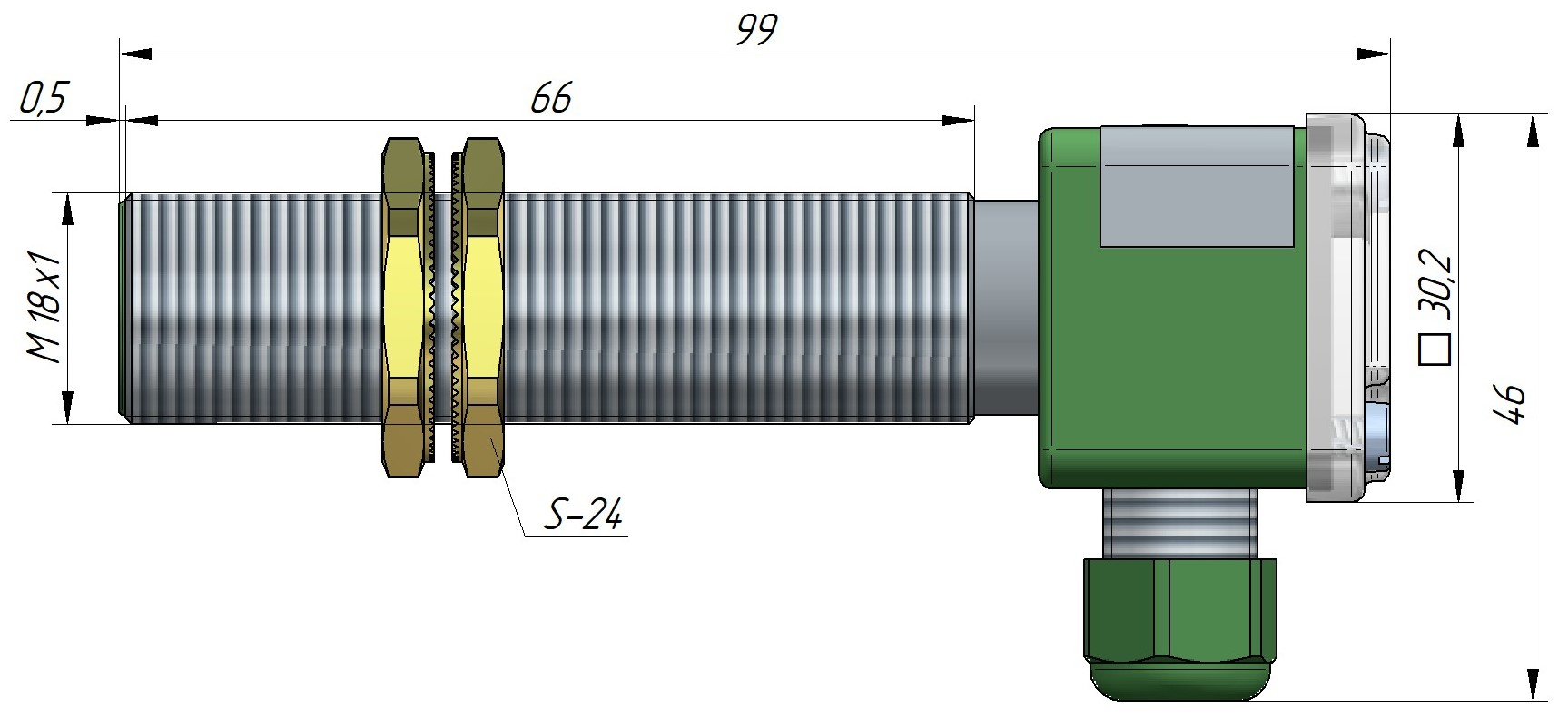

Размеры
- Ø18x99 мм
Диаметр корпуса
- 18 мм
Масса
103
г
Условия эксплуатации
Рабочая температура
- -45 ÷ 80 °С °C
Класс защиты
IP67
Макс. частота переключения
- 600 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- нет
Макс. выходной ток
- 200 мА
Падение напряжения
- 6 В
Рабочее напряжение
10 ÷ 30 V DC
Материалы
Корпус
латунь никелированная
Дополнительные характеристики
Допустимый диаметр кабеля
- 4.6 ÷ 5.6 мм
Остаточный ток
- 1.5 мА
