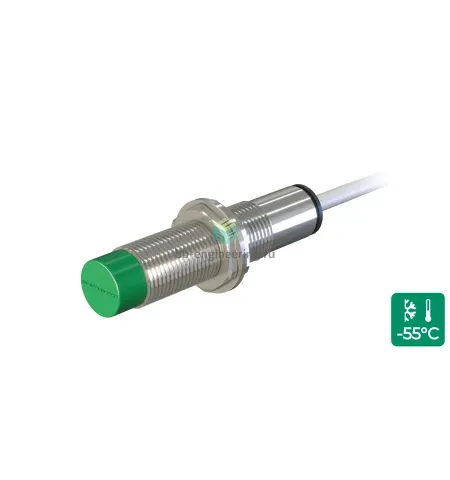

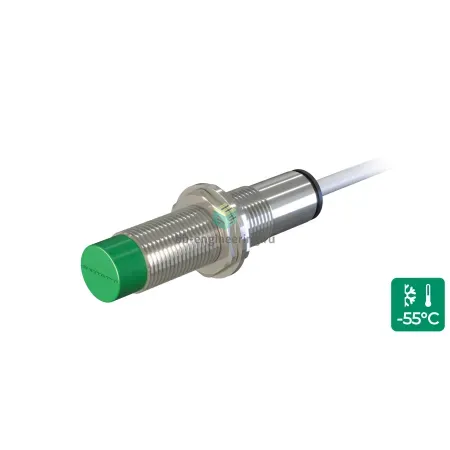

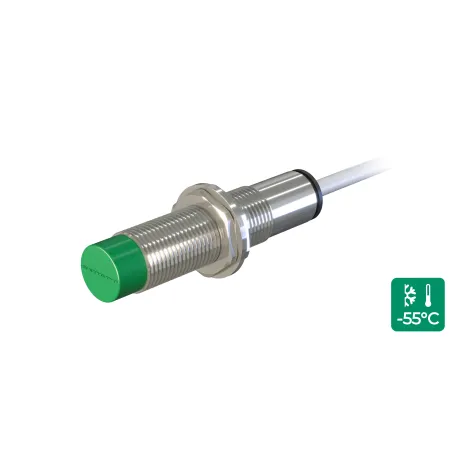

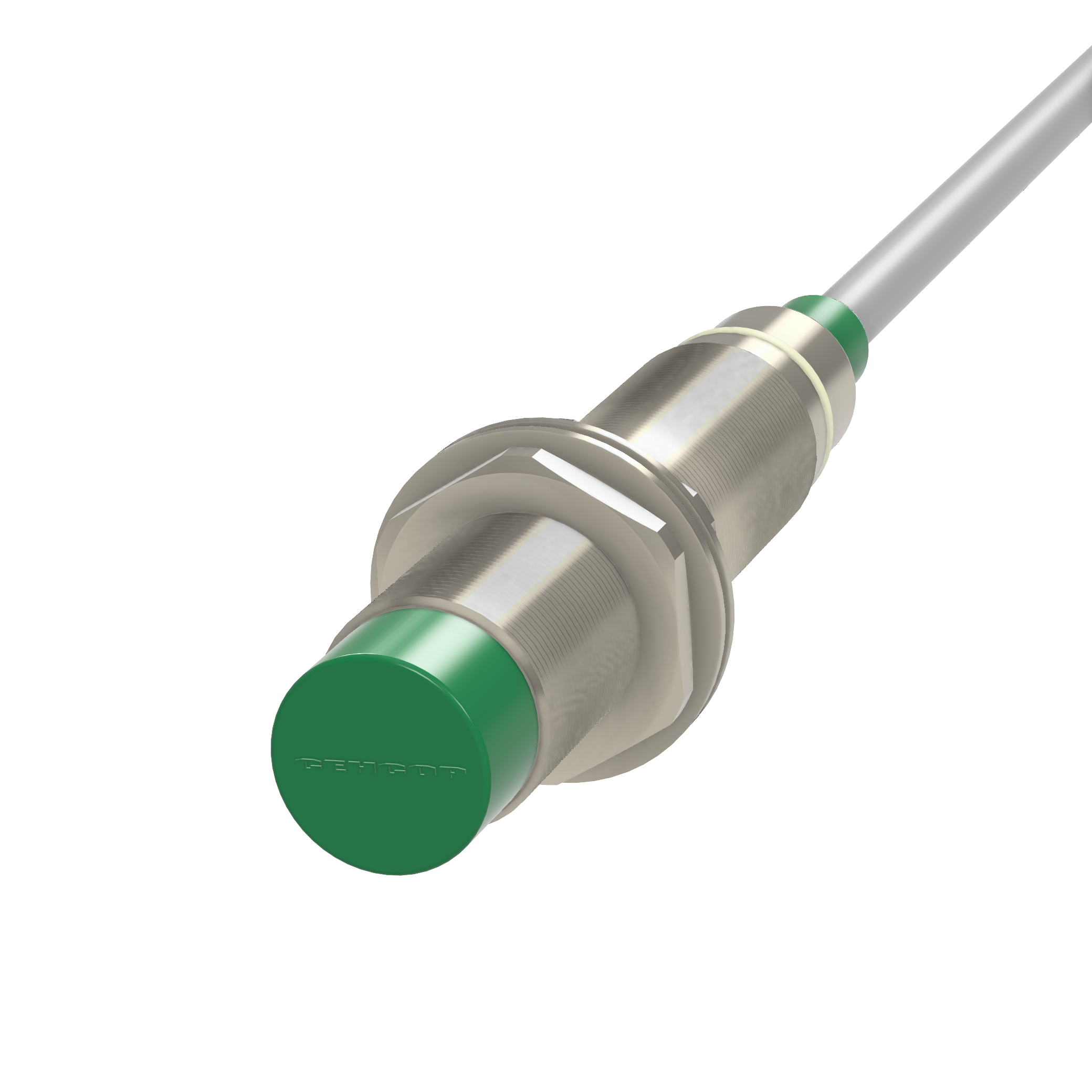

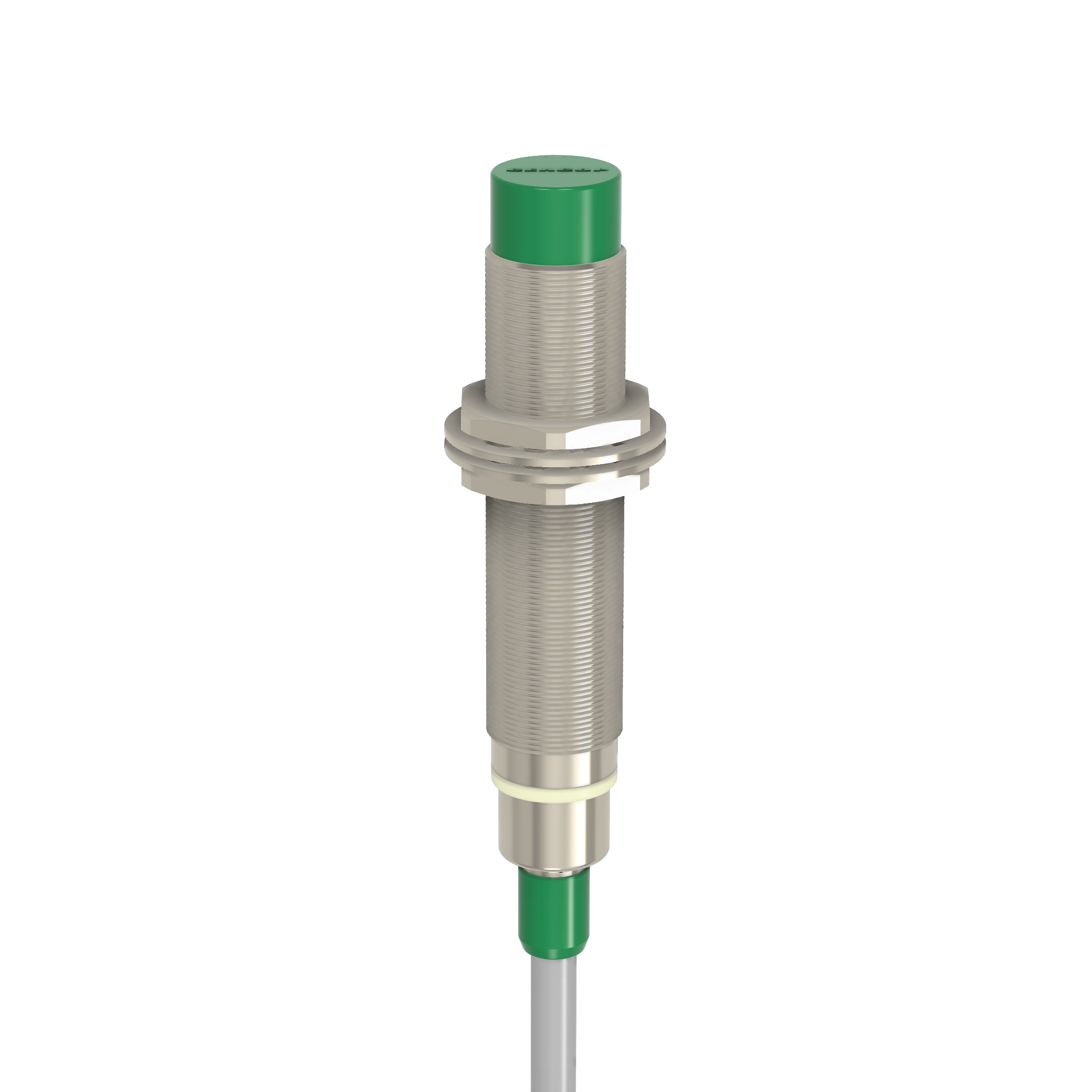

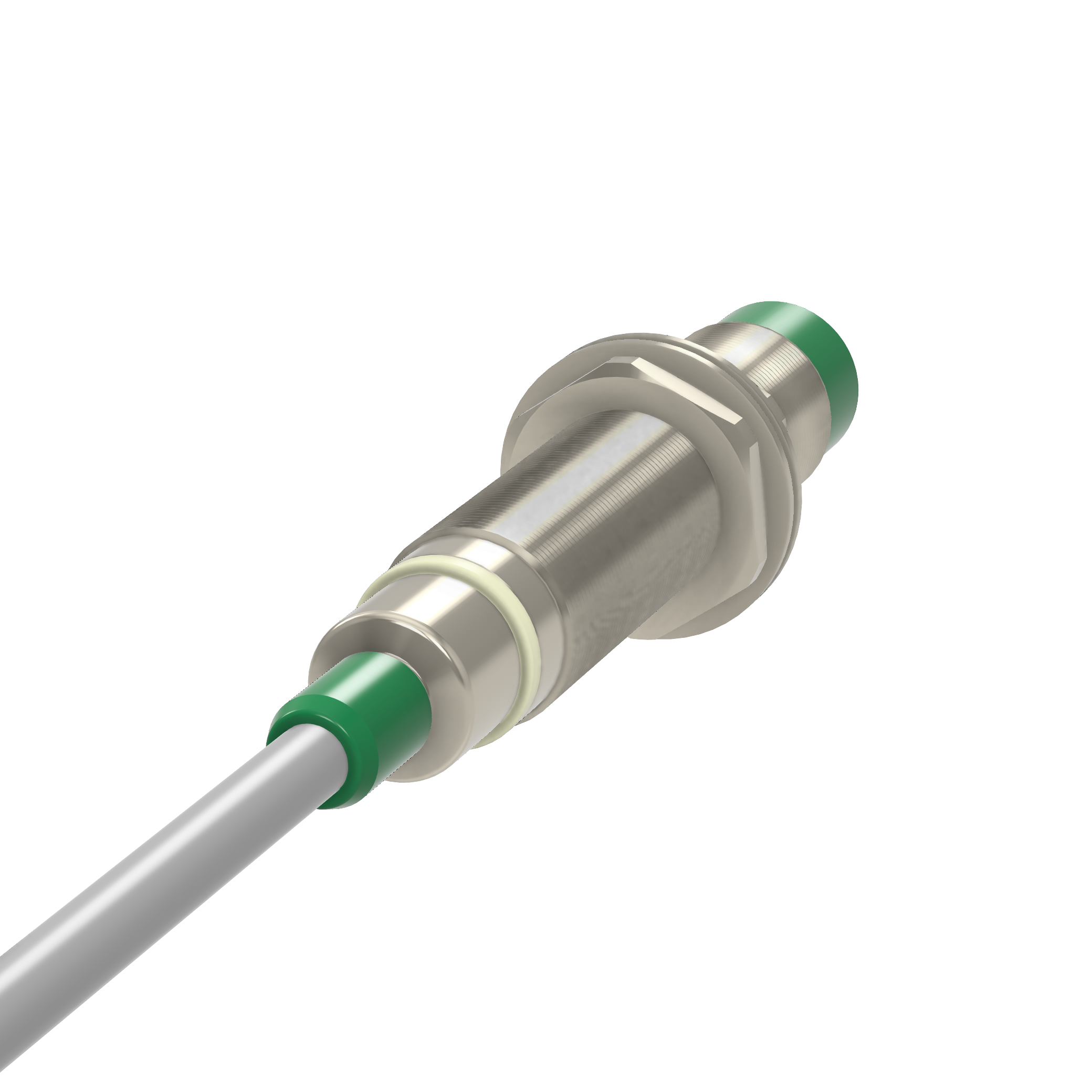

ВБИ-М18-86В-2351-Л.9 СЕНСОР - Индуктивный датчик, M18x1, выступающий, сухой контакт, дист. 8 мм, кабель
₸150 507
- Все о товаре
- Описание
- Характеристики
- Документация
Описание ВБИ-М18-86В-2351-Л.9
Дискретные выходы, кол-во: 1 • Дискретный выход, тип: НО • Тип установки: выступающий • Номинальная дистанция переключения: 8мм • Электрическое подключение: кабель • Длина кабеля: 2м • Крепежная резьба: M18x1 • Диаметр корпуса: 18мм • Класс защиты IP: IP67 • Рабочее напряжение: 20 ÷ 250 V AC/DC • Материал корпуса: латунь никелированная
Характеристики ВБИ-М18-86В-2351-Л.9
Характеристики входов/выходов
Дискретные выходы, количество
1
Дискретный выход, тип
НО
Категория применения коммутационного элемента
- DC13
- АC14
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
8
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 6.5 мм
Общие характеристики
Тип конструкции
резьбовой
Индикация состояния
- красный светодиод

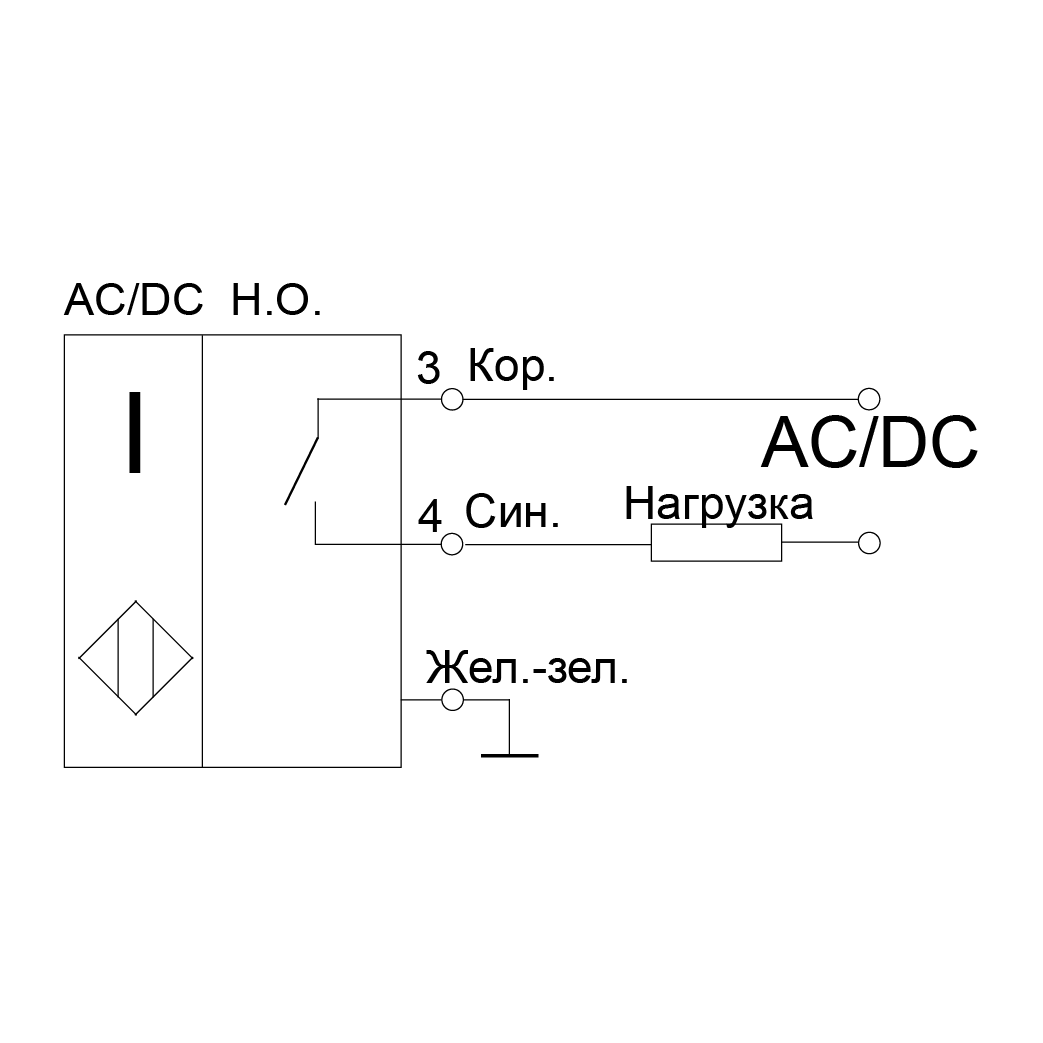

Электрическое подключение
кабель
Количество проводов в кабеле
- 2
Длина кабеля
2
м
Крепежная резьба
- M18x1

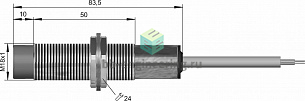

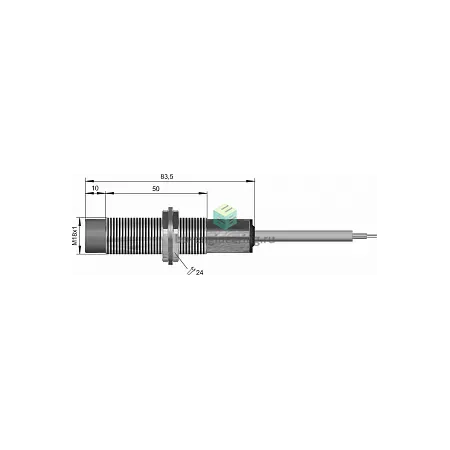

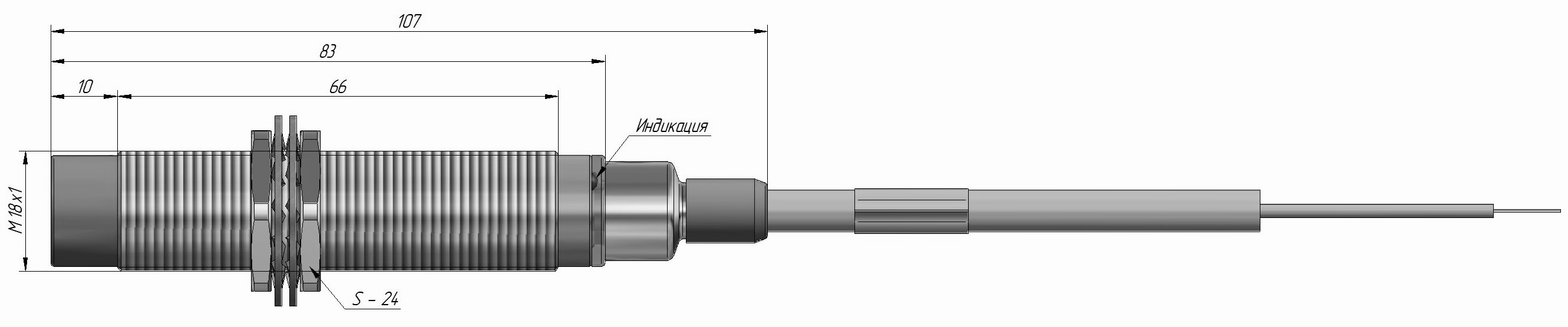

Размеры
- Ø18x107 мм
Диаметр корпуса
- 18 мм
Условия эксплуатации
Рабочая температура
- -55 ÷ 60 °С °C
Класс защиты
IP67
Макс. частота переключения
- 10 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- нет
Макс. выходной ток
- 250 мА
Падение напряжения
- 2 В
Рабочее напряжение
20 ÷ 250 V AC/DC
Материалы
Корпус
латунь никелированная
Оплетка/изоляция
- силикон
Дополнительные характеристики
Остаточный ток
- 3 мА
