ВБИ-М30-34К-1111-С СЕНСОР - Индуктивный датчик, M30x1.5, заподлицо, 1xНО, 1xНЗ, PNP, дист. 10 мм, клеммы
₸69 779
- Все о товаре
- Описание
- Характеристики
- Документация
Описание ВБИ-М30-34К-1111-С
Датчик индуктивный СЕНСОР серия ВБИ-М30

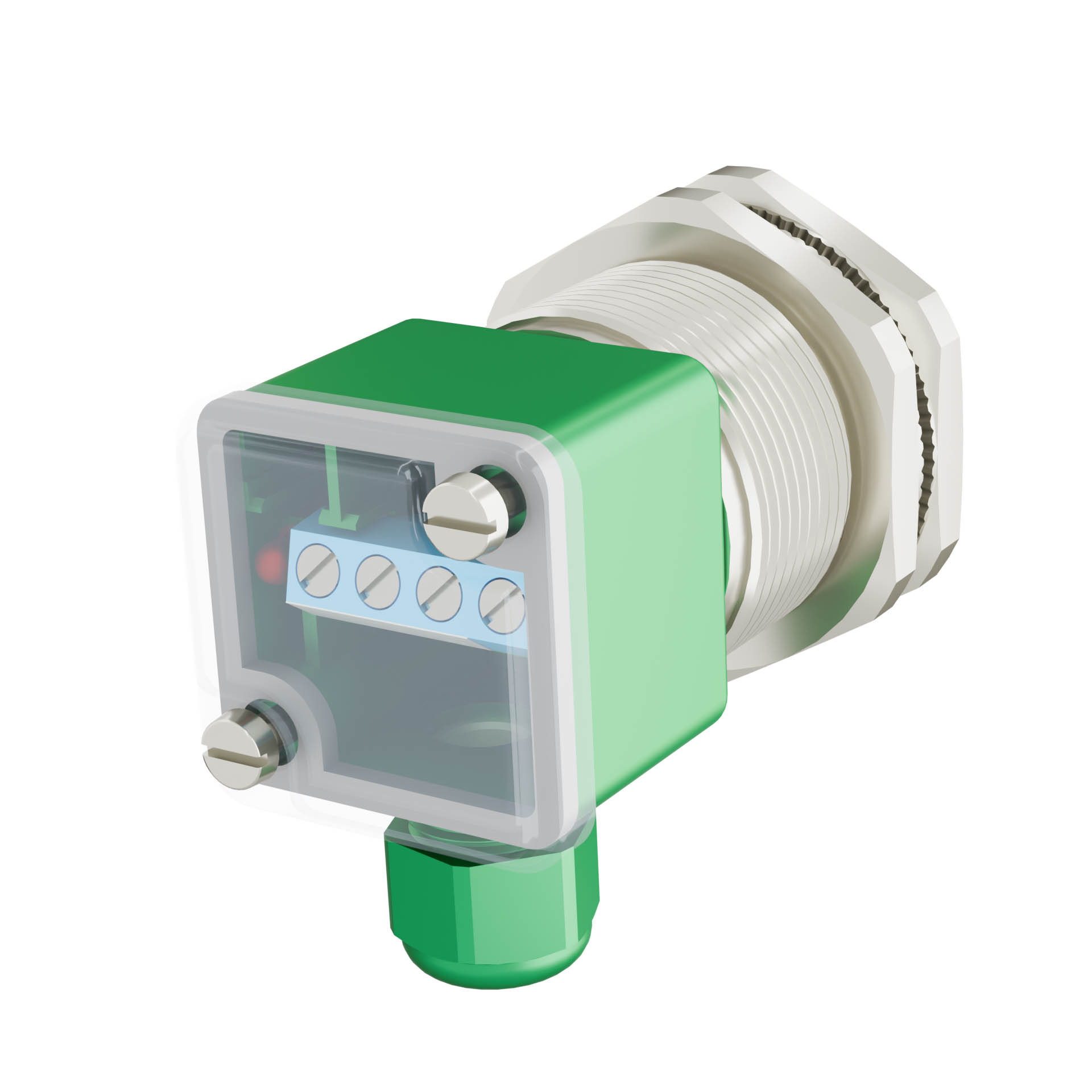

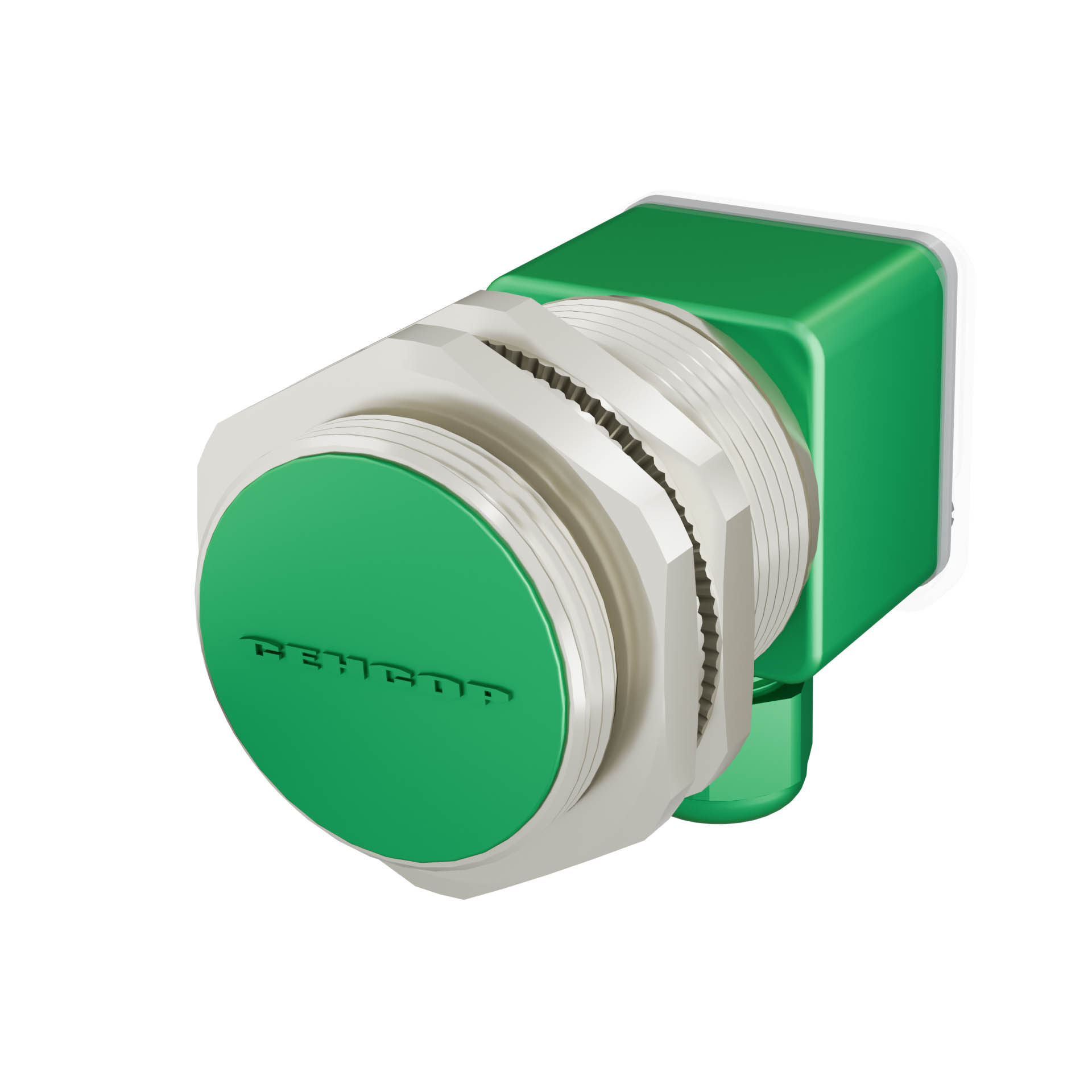

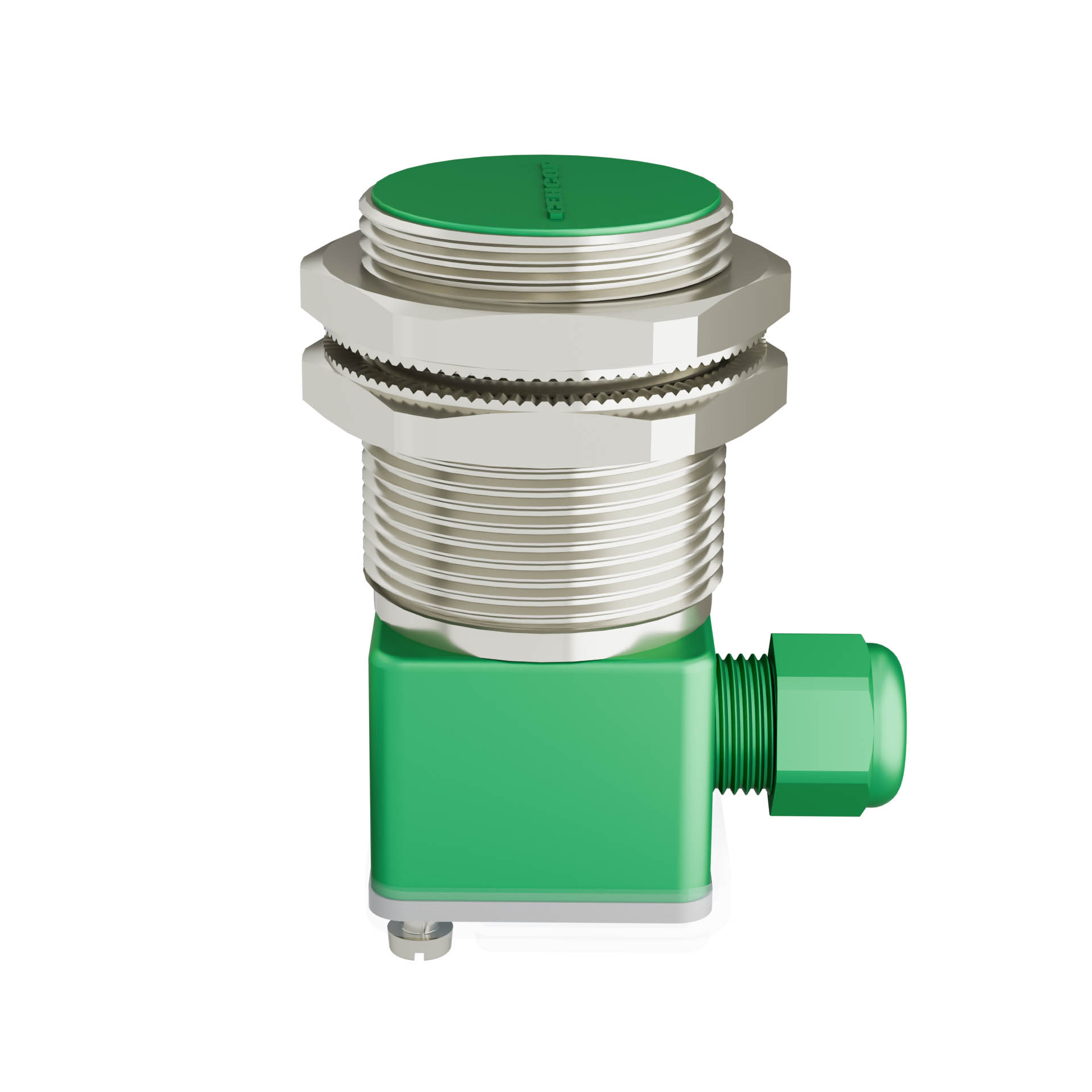

Индуктивный датчик ВБИ-М30-34К-1111-С в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.
Основное назначение
Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.
Отличительные особенности
- Способ подключения клеммная коробка;
- Монтажное исполнение утапливаемое;
- Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации.
Ключевые характеристики
- Способен работать в широком диапазоне температур от -30…+70 °С;
- Пылевлагонепроницаемость IP67;
- Виброустойчивость (заливка компаундом);
- Стандартное расстояние срабатывания 10 мм;
- Рабочее напряжение 10-30 В DC;

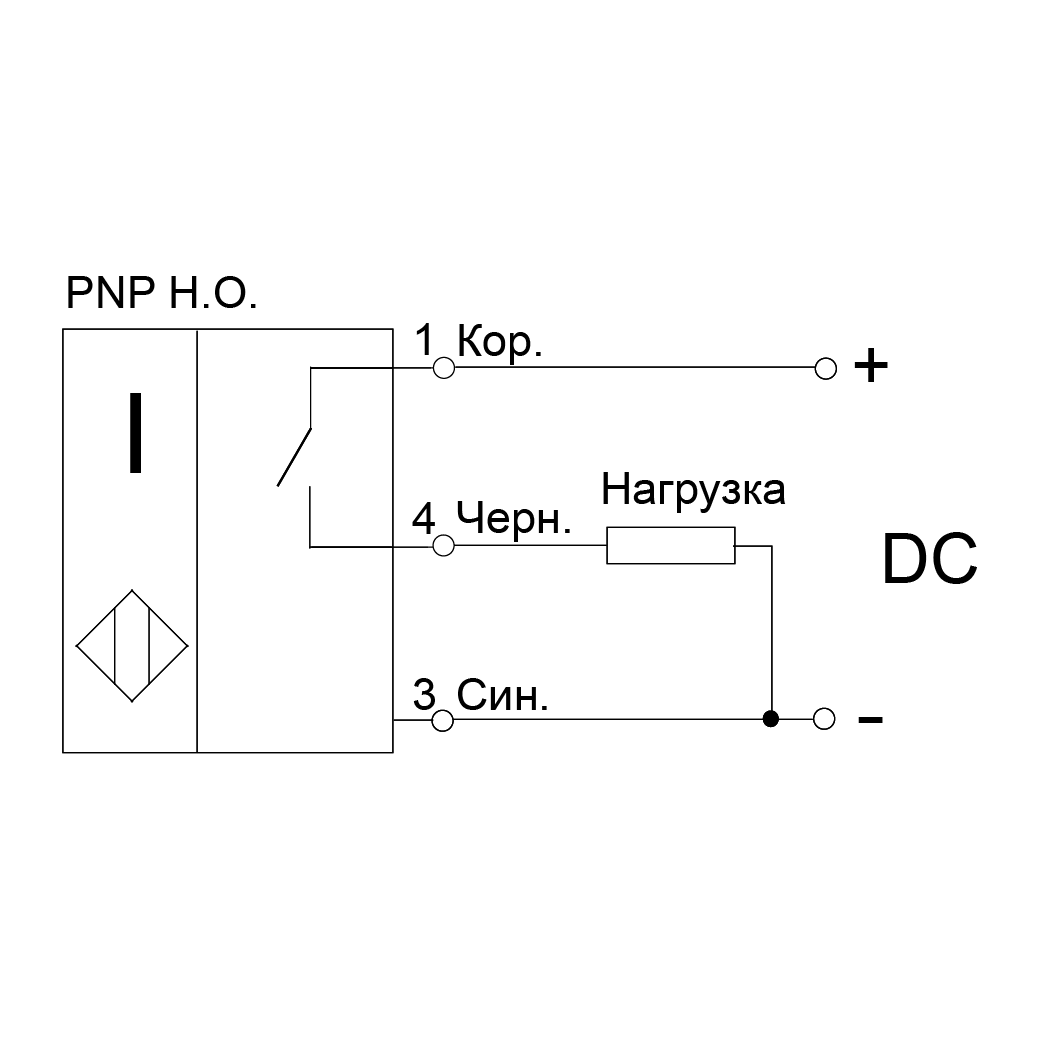

- Схема выхода PNP;
- Функция выхода НО;
- Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ВБИ-М30-34К-1111-С СЕНСОР - Индуктивный датчик, M30x1.5, заподлицо, 1xНО, 1xНЗ, PNP, дист. 10 мм, клеммы на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ВБИ-М30-34К-1111-С
Характеристики входов/выходов
Дискретные выходы, количество
2
Дискретный выход
1xНО, 1xНЗ, PNP
Категория применения коммутационного элемента
- DC13
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- заподлицо
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
10
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 8.1 мм
Общие характеристики
Тип конструкции
резьбовой
Индикация состояния
- красный светодиод
Применение
- общепромышленный
Электрическое подключение
клеммы
Крепежная резьба
- M30x1.5

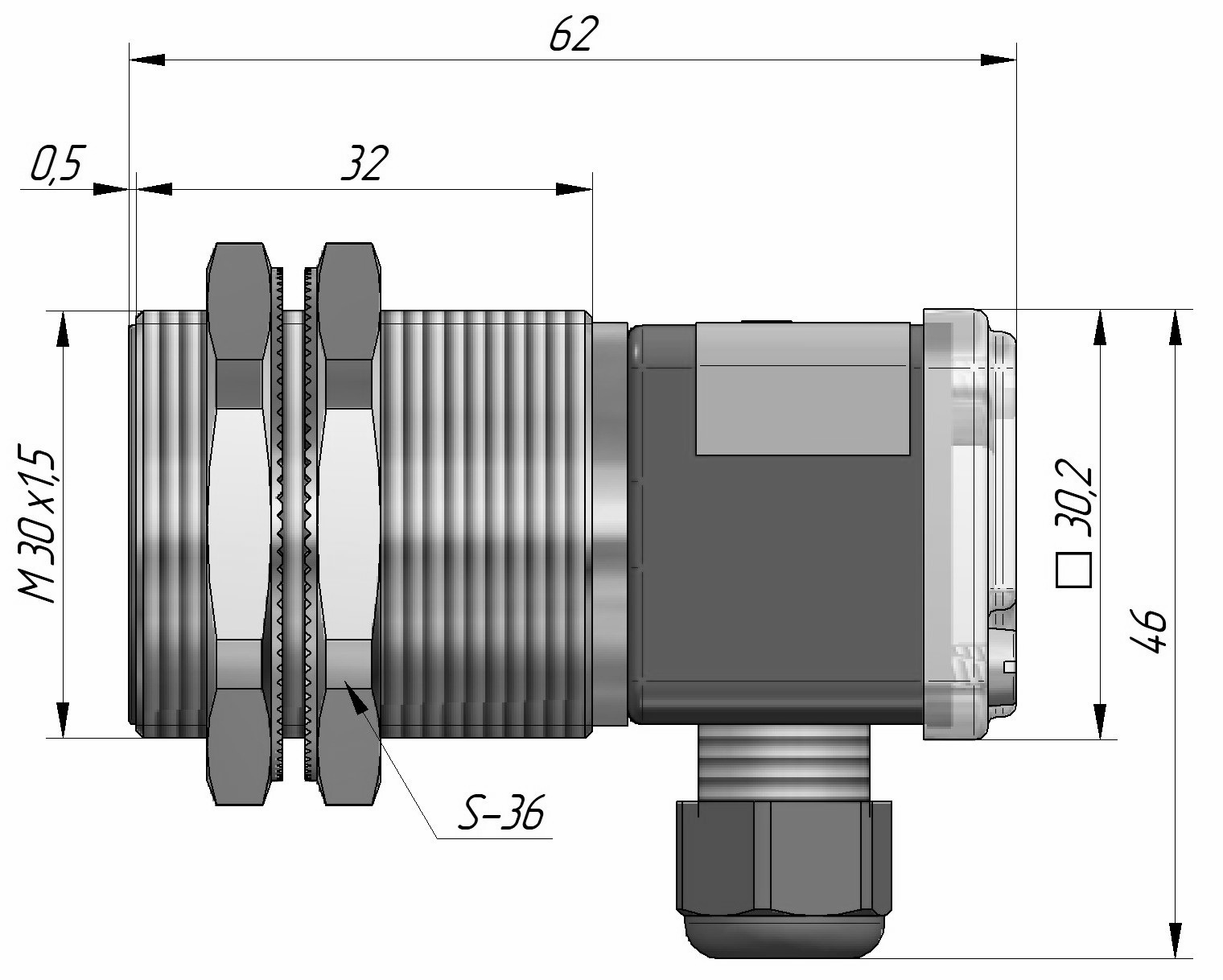

Размеры
- Ø30x62 мм
Диаметр корпуса
- 30 мм
Условия эксплуатации
Рабочая температура
- -30 ÷ 70 °С °C
Класс защиты
IP67
Макс. частота переключения
- 300 Гц
Макс. выходной ток
- 500 мА
Падение напряжения
- 2 В
Рабочее напряжение
10 ÷ 30 V DC
Материалы
Корпус
латунь никелированная
Дополнительные характеристики
Допустимый диаметр кабеля
- 4.6 ÷ 5.6 мм
Остаточный ток
- 0.01 мА
