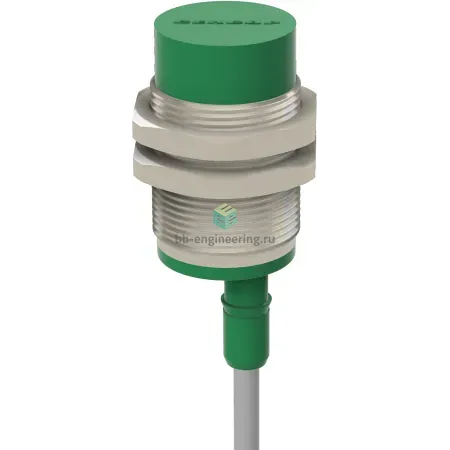

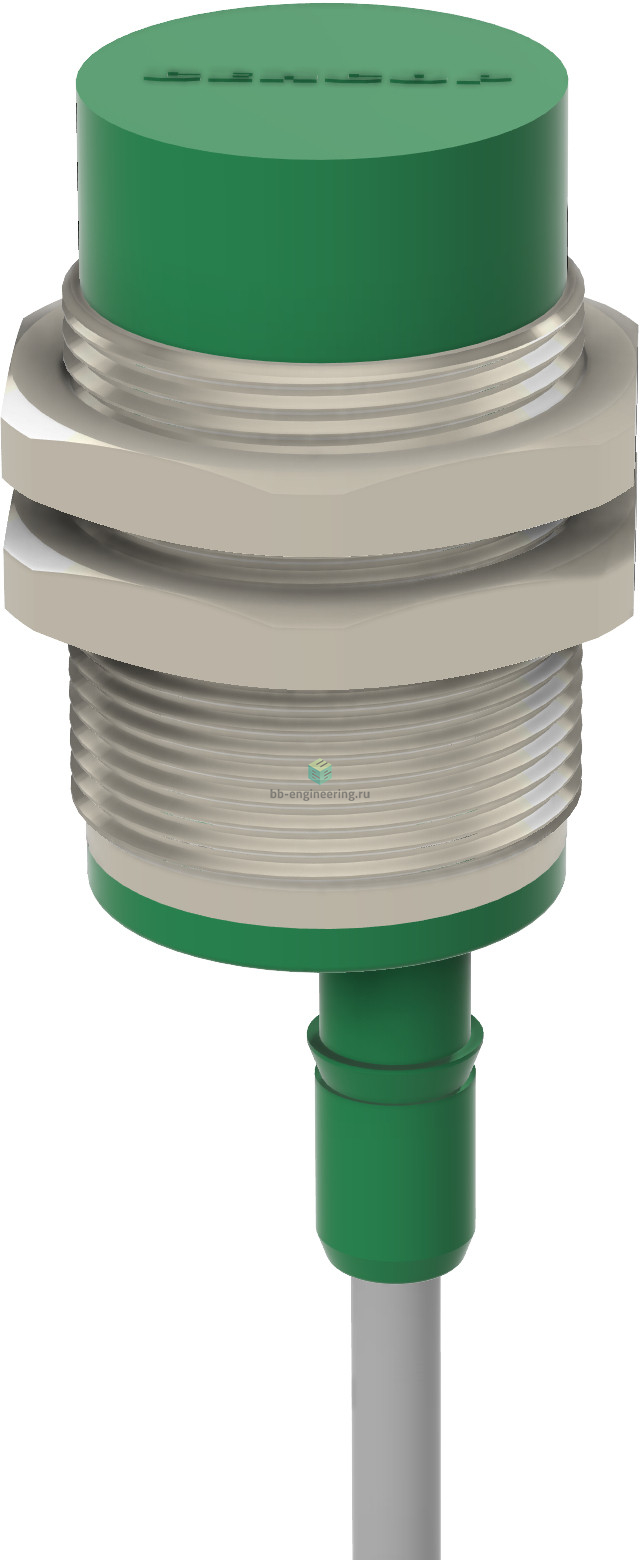

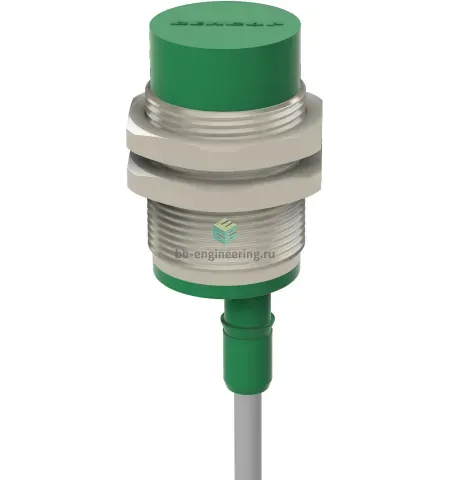

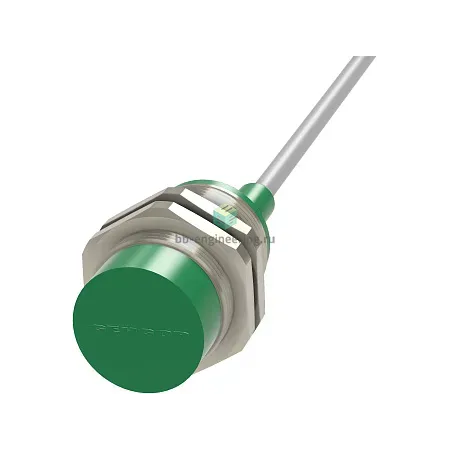

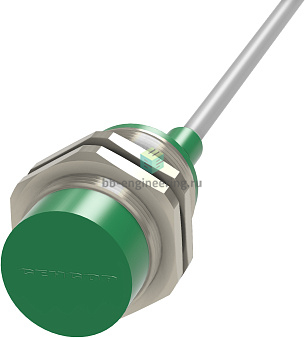

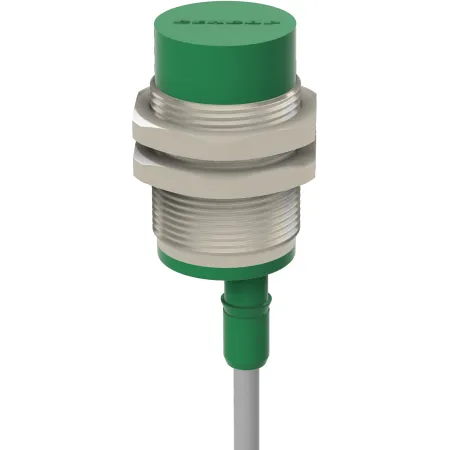

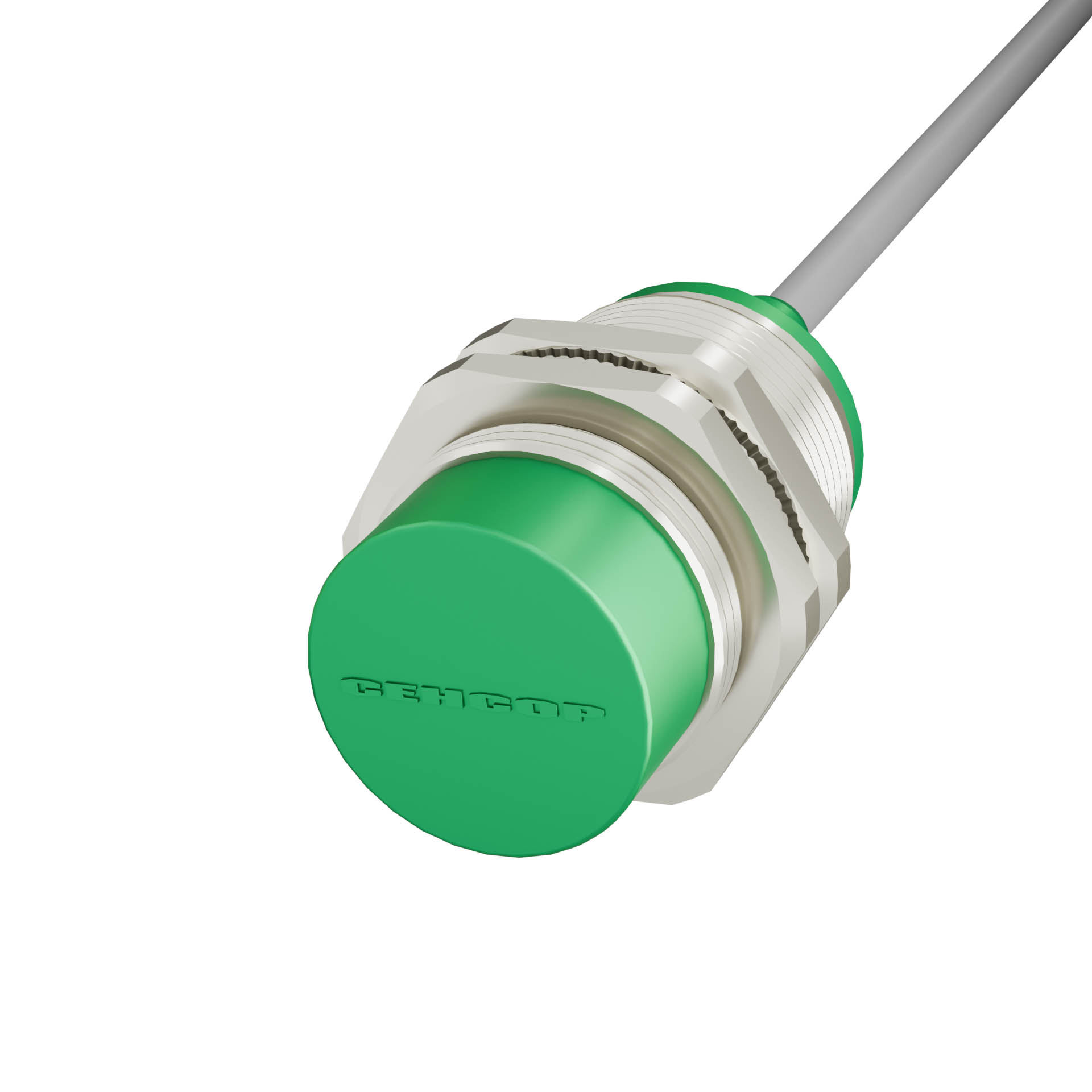

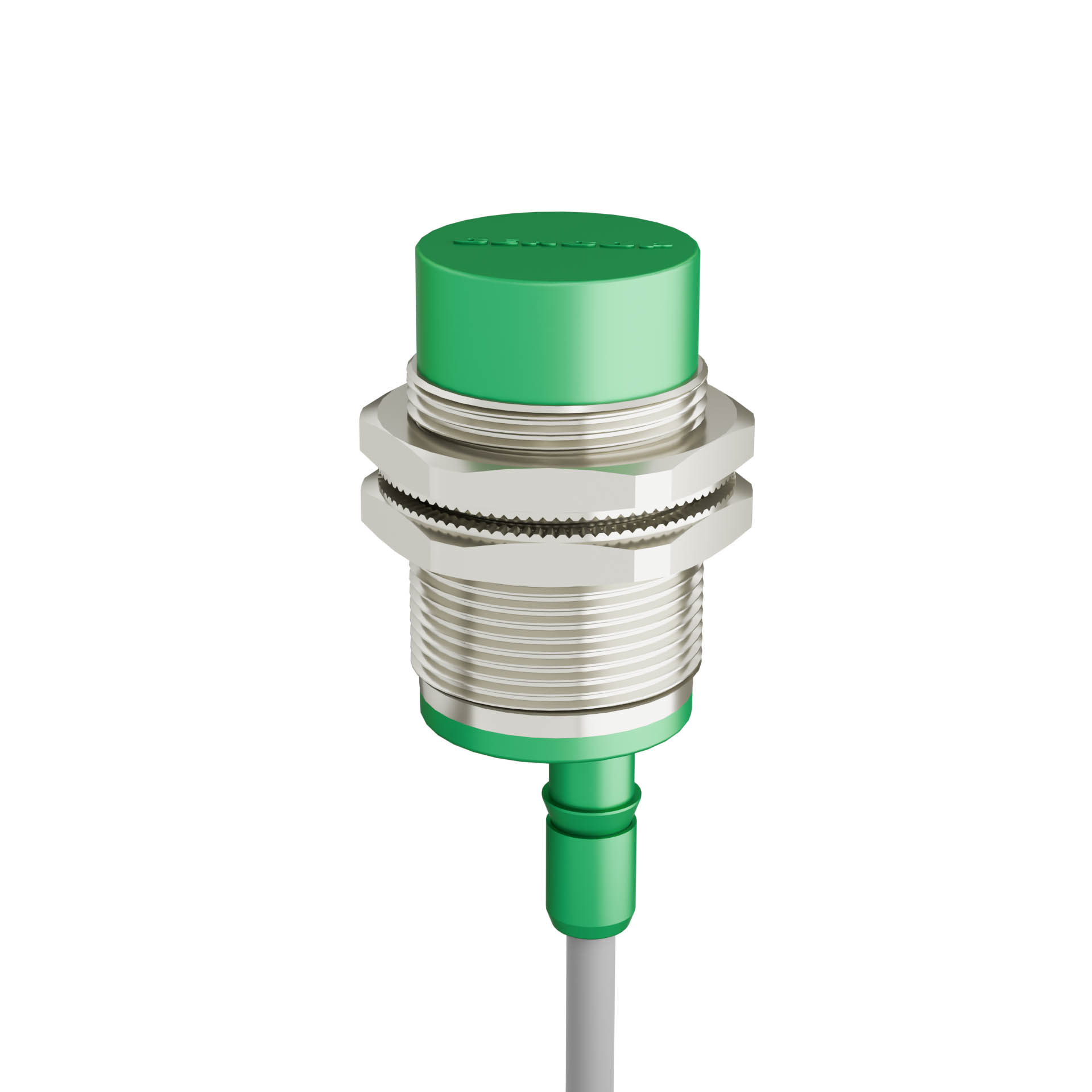

ВБИ-М30-49С-2113-С СЕНСОР - Индуктивный датчик, M30x1.5, выступающий, НО/НЗ, PNP, дист. 15 мм, кабель
₸73 268
- Все о товаре
- Описание
- Характеристики
- Документация
Описание ВБИ-М30-49С-2113-С
Дискретный выход: 1xНО, 1xНЗ, PNP • Тип установки: выступающий • Номинальная дистанция переключения: 15мм • Применение: общепромышленный • Электрическое подключение: кабель • Длина кабеля: 2м • Крепежная резьба: M30x1.5 • Диаметр корпуса: 30мм • Класс защиты IP: IP67 • Рабочее напряжение: 10 ÷ 30 V DC • Материал корпуса: латунь никелированная
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ВБИ-М30-49С-2113-С СЕНСОР - Индуктивный датчик, M30x1.5, выступающий, НО/НЗ, PNP, дист. 15 мм, кабель на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ВБИ-М30-49С-2113-С
Характеристики входов/выходов
Дискретные выходы, количество
2

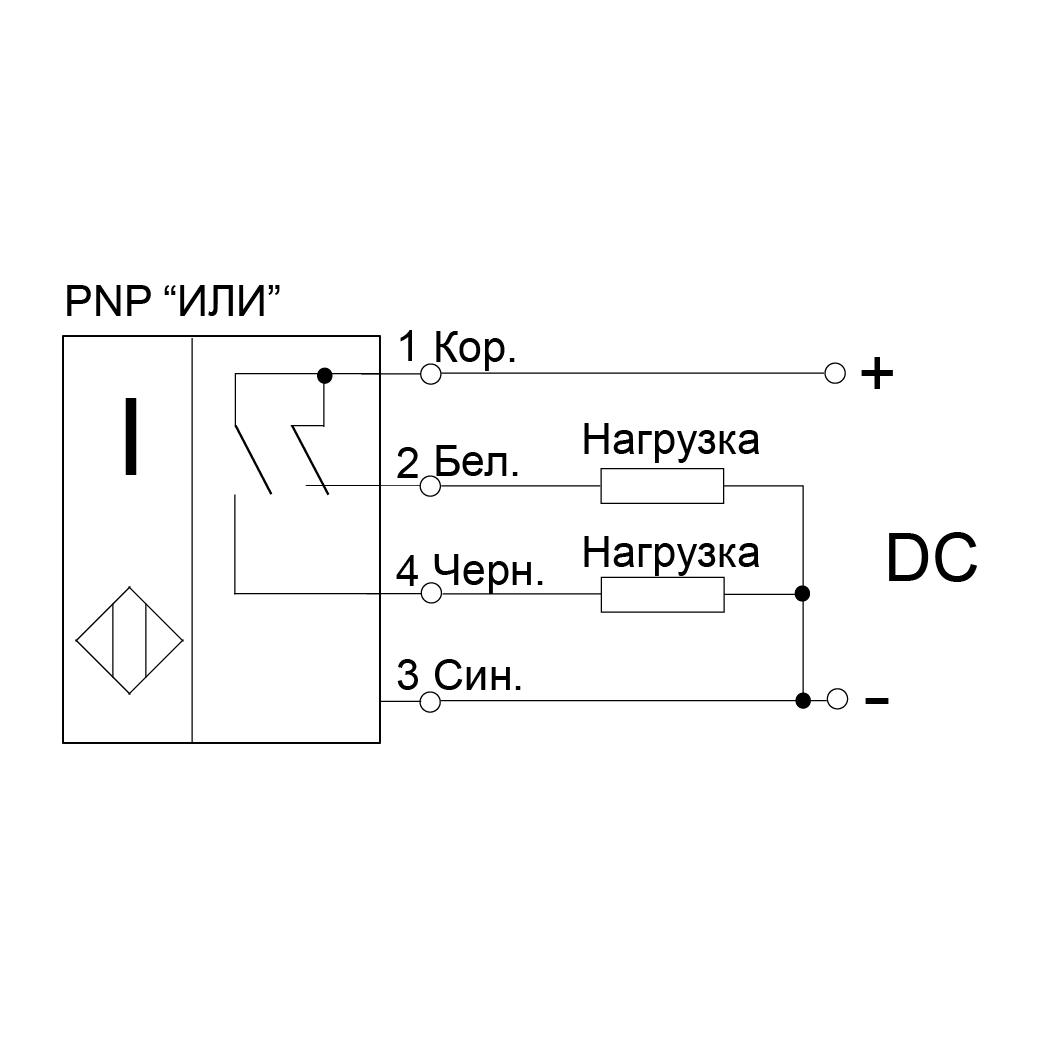

Дискретный выход

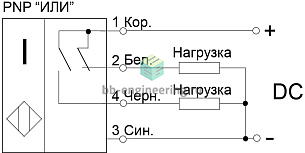

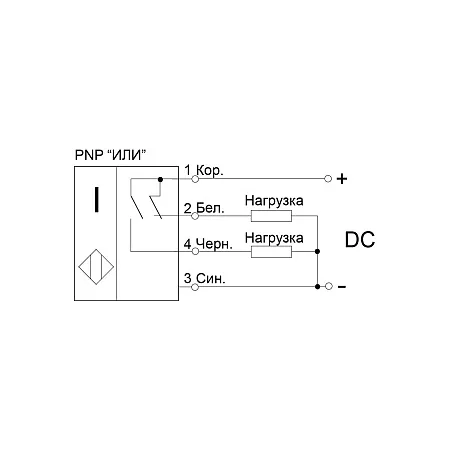

1xНО, 1xНЗ, PNP
Категория применения коммутационного элемента
- DC13
Характеристики средств измерений
Тип установки
Индуктивные датчики могут выпускаться в исполнении с монтажом заподлицо или с выступающим монтажом.
- выступающий
Номинальная дистанция переключения Sn
Номинальная дистанция переключения Sn - это паспортное расстояние, на котором датчик должен срабатывать на стандартную металлическую мишень в нормальных условиях, без учёта материала, температуры, напряжения питания и других факторов. Значение Sn используют для сравнения датчиков между собой, но при реальной установке рабочий зазор лучше брать меньше — по гарантированной дистанции Sa.
15
мм
Гарантированная дистанция переключения Sa
Sa — это гарантированная дистанция переключения индуктивного датчика. То есть максимальный рабочий зазор, в пределах которого датчик должен стабильно срабатывать на стандартную мишень с учётом допустимых отклонений: температуры, напряжения питания, разброса параметров датчика и т.д. Обычно Sa меньше Sn, поэтому для реальной установки ориентируются именно на Sa.
- 12.2 мм
Общие характеристики
Тип конструкции
резьбовой
Особенности
- Возможность крепления доп. защиты кабеля

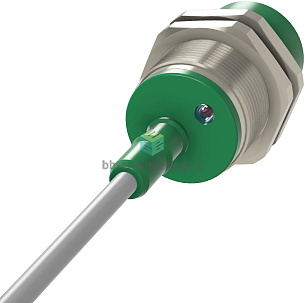

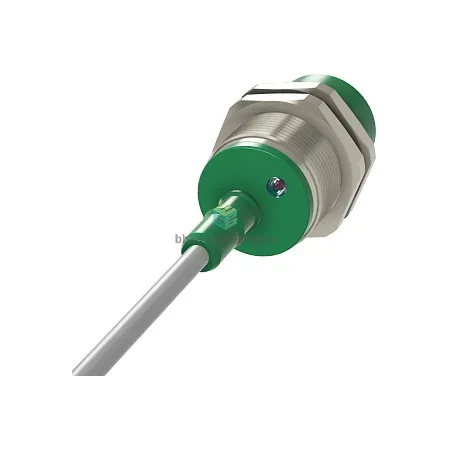

Индикация состояния

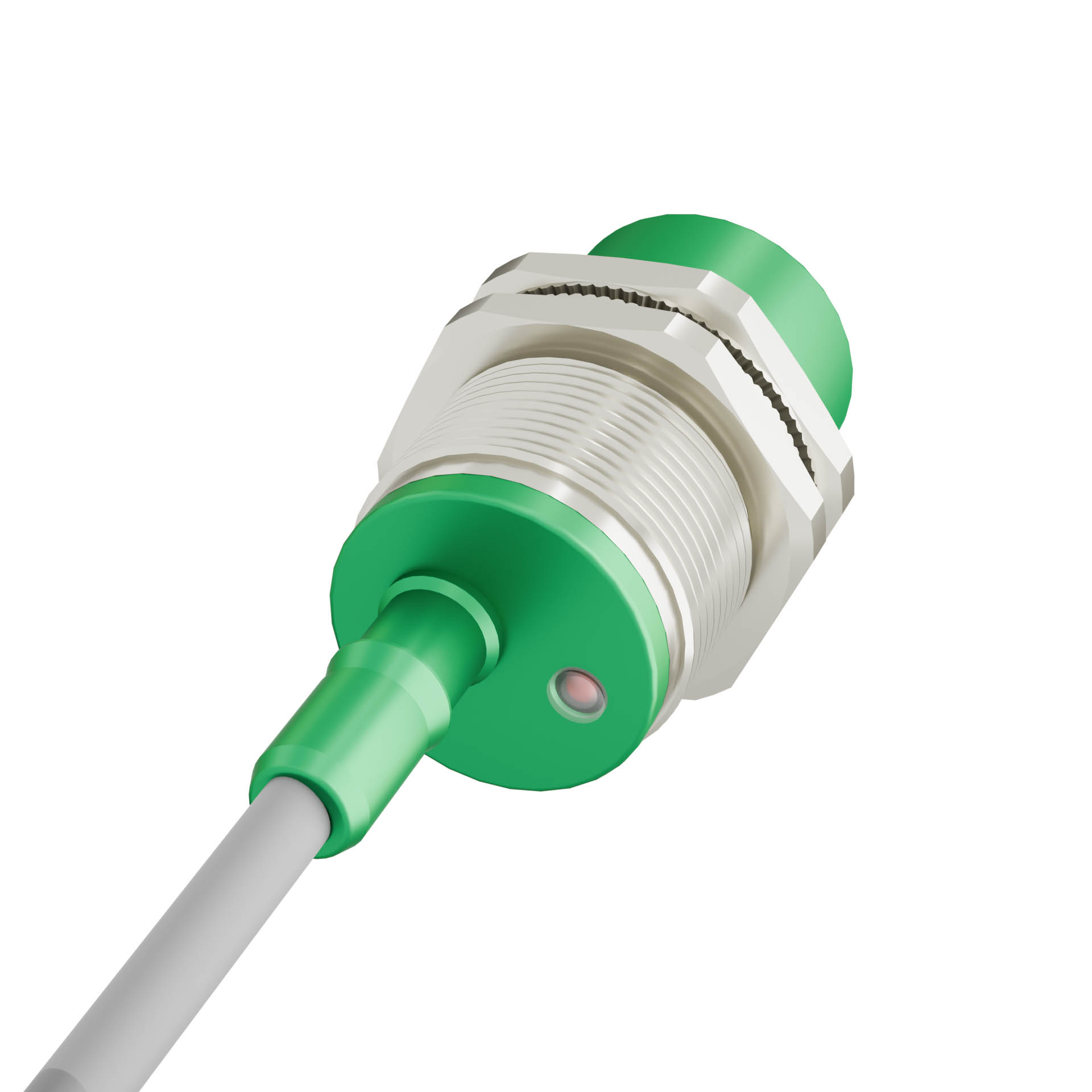

- красный светодиод
Применение
- общепромышленный
Электрическое подключение
кабель
Количество проводов в кабеле
- 4
Поперечное сечение провода
- 0.35 мм²
Длина кабеля
2
м
Крепежная резьба
- M30x1.5

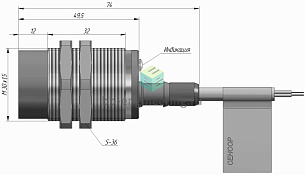

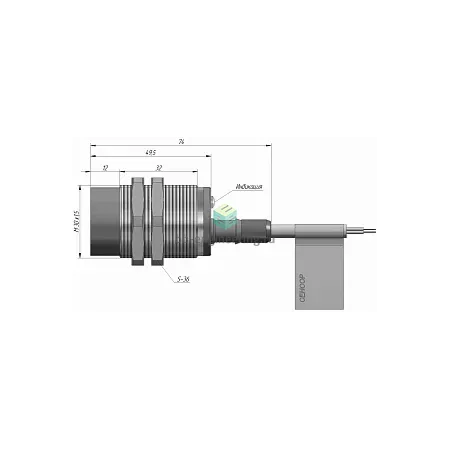

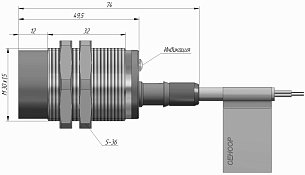

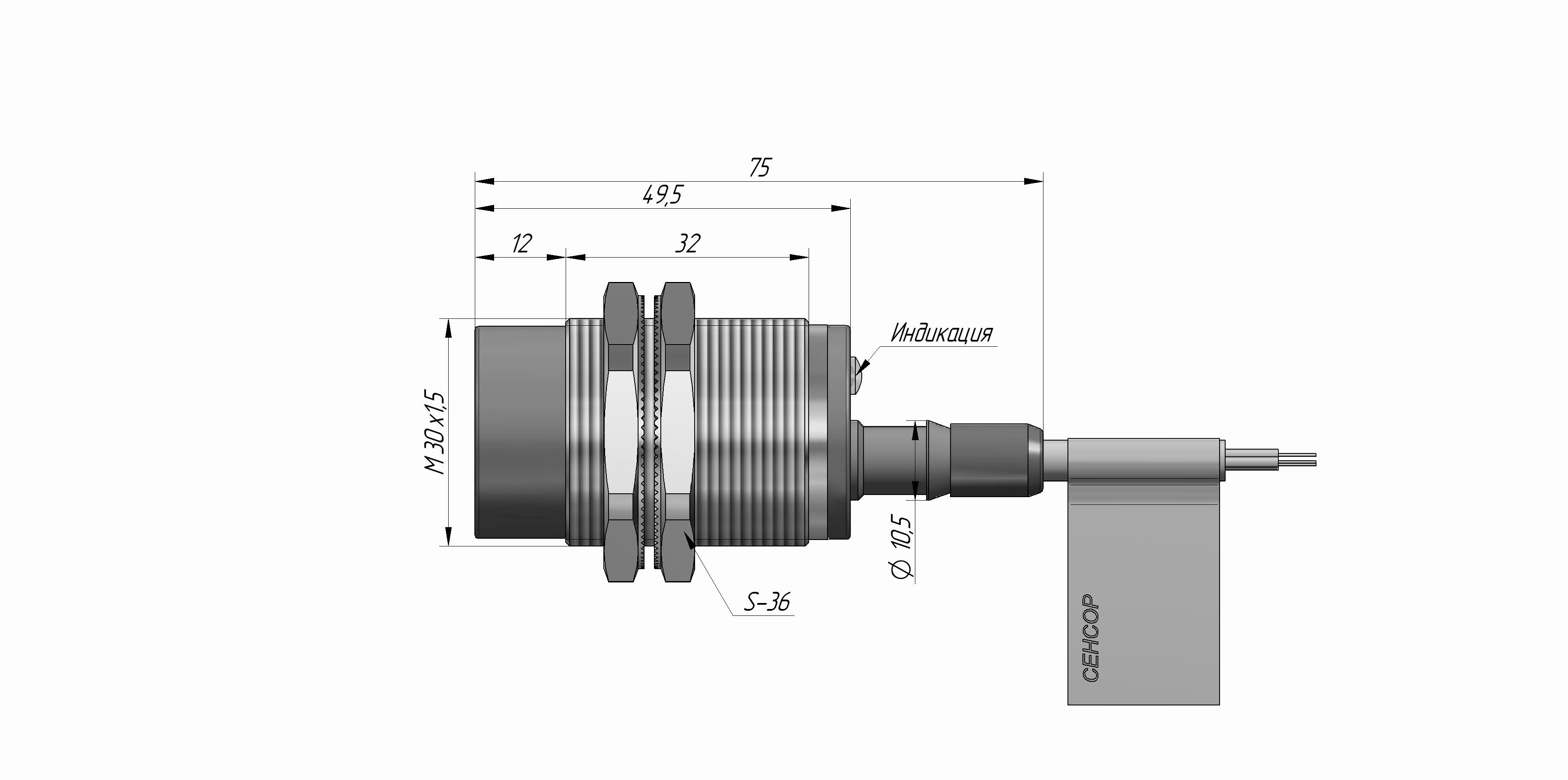

Размеры
- Ø30x75 мм
Диаметр корпуса
- 30 мм
Диаметр кабеля
- 5.6 мм
Масса
204
г
Условия эксплуатации
Рабочая температура
- -30 ÷ 70 °С °C
Класс защиты
IP67
Макс. частота переключения
- 150 Гц
Защита от короткого замыкания/перегрузки
Защита от короткого замыкания/перегрузки — встроенная защита выходной цепи элемента от повреждения при коротком замыкании, перегрузке или ошибочном подключении нагрузки. При срабатывании защита ограничивает ток или отключает выход, предотвращая перегрев и выход оборудования из строя.
- Тактовая (импульсная) защита — защита выхода устройства от короткого замыкания и перегрузки с автоматическим восстановлением. При аварии выход отключается и периодически пробует включиться снова.
- Бистабильная защита — защита выхода устройства от короткого замыкания и перегрузки с фиксацией аварийного состояния. После срабатывания выход остаётся отключенным до сброса питания.
- тактовая
Макс. выходной ток
- 500 мА
Падение напряжения
- 2 В
Рабочее напряжение
10 ÷ 30 V DC
Материалы
Корпус
латунь никелированная
Оплетка/изоляция
- поливинилхлорид (ПВХ, PVC) хладостойкий (ХЛ)
Дополнительные характеристики
Остаточный ток
- 0.01 мА
