VR*-I - Клапан обратный картриджного типа

Главная/Каталог/Гидравлика/Обратные клапаны гидравлические/Обратный клапан картриджного типа/VR*-I - Клапан обратный картриджного типа

Описание

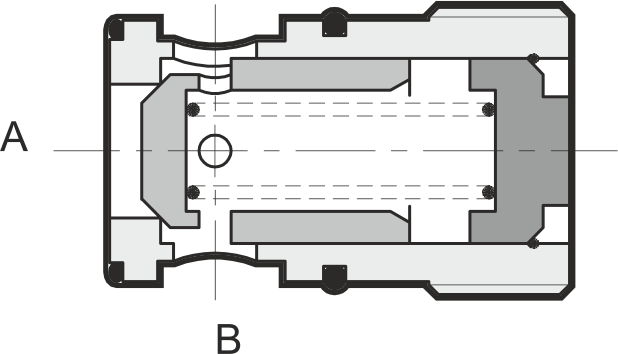

Клапаны VR*-I представляют собой однолинейные обратные клапаны с конструкцией встраиваемого типа и могут использоваться в блоках или в панелях.

В свободном состоянии тарелка обратного клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой.

Тарелка открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Может поставляться в трёх размерах для расходов до 300 л/мин и с тремя различными установленными значениями давления срабатывания.

Рабочие характеристики обратного клапана VR*-I

Клапан	Номинальный размер	Максимальный расход (л/мин)	Масса (кг)	Максимальное давление (бар)
				рабочее	пиковое
VR 2-I	1/4’’	50	0,1	320	320
VR 5-I	3/4’’	150	0,2	250	320
VR 7-I	1’’ 1/4	300	0,8

Код для заказа обратного клапана VR*-I

1	2	-	3	4	/	5	/	6
VR	2	-	I	1	/	32	/	V

1	Обратный клапан
2	Типоразмер	2 = 1/4’’ 5 = 3/4’’ 7 = 1’’ 1/4
3	I = Встраиваемый тип
4	Давление срабатывания обратного клапана	1 = 0,5 бар 3 = 5 бар 4 = 10 бар
5	Номер серии обратного клапана	Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
6	Уплотнения	Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей
