Описание L376XE68

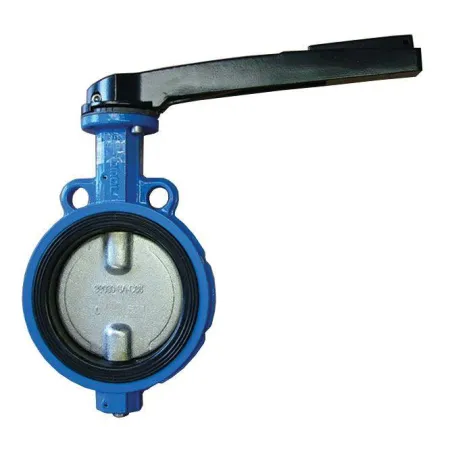

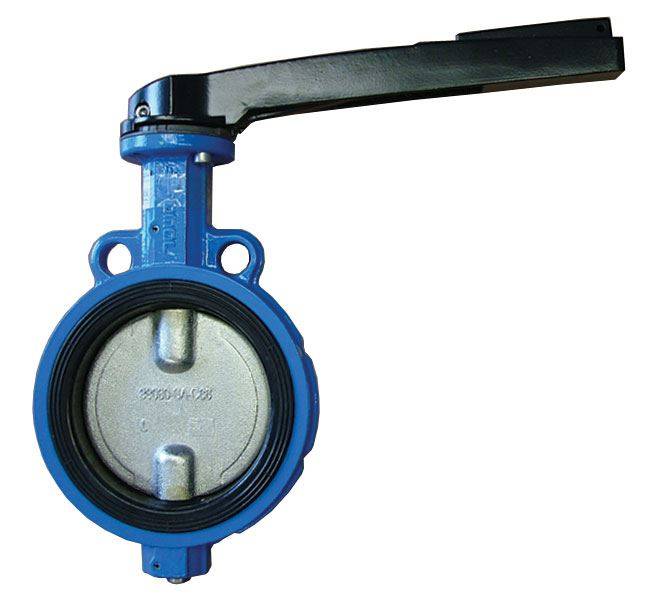

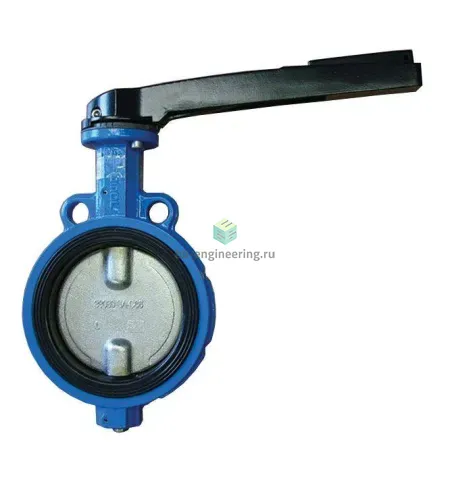

Затворы дисковые межфланцевые производства компании «OMAL» серии 375/376/377 имеют сквозные проушины (тип WAFER) для подключения к трубопроводу и разработаны для большинства возможных применений во всех отраслях промышленности.
- Общие требования согласно UNI EN 593
- Нормализованные строительные длины по EN 558 серия 20
- Уплотнение согласно EN 12266-1, класс герметичности «A», при перепаде давления 16 бар.
- Полужёсткая составная прокладка получена вулканизацией слоя эластомера на жёстком опорном кольце.
- Геометрия прокладки оптимизирована для идеального прилегания к корпусу затвора и уплотнения на фланцах без каких-либо дополнительных элементов. Затяжка фланцев не влияет ни на крутящий момент привода, ни ка работу самого затвора.
- Кромки диска притёрты для оптимизации уплотнения, снижения рабочего крутящего момента и существенного уменьшения износа прокладки.
- Направляющая втулка вала.
- Соединение шпинделя с диском на двух валах выполнено без крепёжных элементов (винтов, болтов, шпилек и т. д.), т. е. без точек риска коррозии и поломки. Облегчена также разборка для техобслуживания или очистки.
- Присоединение любых приводов (пневматического, электрического, ручного и т. д.) облегчает цапфа с плоскостью, нормализованной по EN ISO 5211
- Все детали надлежащим образом обработаны для обеспечения полной совместимости с большинством рабочих сред, используемых в промышленных процессах.
Данные и характеристики в данном каталоге могут быть изменены в ходе технического совершенствования без предварительного уведомления и, следовательно, не являются обязывающими для целей поставки.
ОБЩИЕ ХАРАКТЕРИСТИКИ
• Общие требования согласно UNI EN 593
• Нормализованные строительные длины по EN 558, ряд 20
• Нормализованная головка затвора по ISO 5211 (DN40-DN300 )
• Второе уплотнение по EN 12266-1, класс герметичности «A»
• Толщина эпоксидного покрытия: 160 ÷ 200 мкм.
• Шкала цветов RAL: 5015
СЕРТИФИКАЦИИ:
• Соответствует европейской Директиве 2014/68/ЕС по оборудованию, работающему под давлением (PED).
• Омологация Немецкой научно-технической ассоциацией газо- и водоснабжения (DVGW) для газообразных видов топлива (V376).
• Омологация RINA.
• Декларация соответствия требованиям Постановления правительства № 174 на пригодность для контакта с питьевой водой и пищевыми жидкостями (V376).
• Взрывобезопасное исполнение (ATEX) в соответствии с Директивой 2014/34/ЕС.
• Сертификат взрывобезопасности (ATEX) по запросу.
ПРЕИМУЩЕСТВА:
| 1. Cтандартная головка клапана EN ISO 5211
Простое соединение с любым приводом
2.Три направляющих втулки на валу
Вал идеально выровнен по корпусу и исключает колебания даже при высоких давлениях
Трение между валом и корпусом уменьшенно
3. Прокладка с завулканизированным жестким кольцом
Меньше деформируется при эксплуатации
Легче монтаж и демонтаж уплотнения для техобслуживания
Прокладка не деформируется фланцами во время сборки
Большая размерная точность при формовке
4. Шпиндель из 2 частей без крепёжных элементов
Легче монтаж и демонтаж диска для техобслуживания
Больший коэффициент Kv благодаря более тонкой центральной части диска по сравнению с затвором с цельным шпинделем
5. Диск притёрт по окружности
Лучше уплотнение и меньше износ прокладки
Меньше крутящий момент благодаря снижению трения между диском и прокладкой |
Широкий ассортимент материалов
Возможность использовать в разных приложениях
Сертификат взрывобезопасности (ATEX)
Позволяет монтаж даже в потенциально взрывоопасной среде
Сертификат соответствия Директиве 97/23/EC (PED)
Полное соответствие европейским стандартам безопасности оборудования, работающего под давлением
