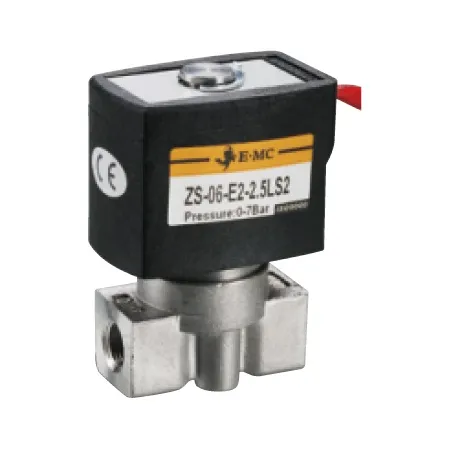

Описание ZS06-025E4S1V
Назначение и принцип работы
Электромагнитный клапан двухходовой 2/2 НЗ с принудительным подъёмом предназначен для дистанционного перекрытия рабочей среды в технологических линиях: вода, горячая вода (ГВС), инертные газы, нейтральные жидкости и сжатый воздух. Управление — электрическое, катушка 24 V DC, электрическое подключение через разъём DIN 43650 тип A (3‑pin). Нереверсивное направление потока и условный проход 2.5 мм с пропускной способностью Kv = 0.23 м3/ч дают точное контрольное перекрытие при рабочем давлении до 7 бар. Принцип работы — при подаче 24 V катушка поднимает запирающий элемент (forced lift), обеспечивая проток; при снятии питания клапан надёжно закрывается (НЗ).
Ключевые особенности конструкции
Корпус изготовлен из нержавеющей стали AISI 304, уплотнения — фторкаучук (FPM/FKM/Viton), класс защиты IP65 обеспечивает защиту электрочасти в сухих и влажных зонах. Максимальная рабочая температура −20 ÷ 120 °C, рабочее давление 0 ÷ 7 бар, максимальная вязкость среды 20 cSt. Подключение G1/8, линейный монтаж, монтажное положение — любое. Конструкция с принудительным подъёмом улучшает проходимость и надёжность герметизации при низких перепадах давления; разъём по DIN облегчает быстрый демонтаж и обслуживание.
Экспертные рекомендации по применению
При подборе учитывайте Kv = 0.23 м3/ч и рассчитывайте расход Q (m3/h) через Q = Kv·√(Δp, bar). Перед монтажом установите фильтр 100–200 µm и обратный клапан при возможных гидроударах. Тормажный момент подсоединений по ГОСТ для G1/8 соблюдайте аккуратно, избегайте перетяжки корпуса. Для агрессивных сред проверьте совместимость с FKM; при частом переключении контролируйте температуру катушки и защиту от перенапряжений (диод/TVS). Не превышать 7 бар и 120 °C; при повышенных требованиях к коррозионной стойкости рассмотрите материалы корпуса и уплотнений по спецификации заказчика.
Автор
Антон Бобров
Характеристики ZS06-025E4S1V
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с принудительным подъемом
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 0.23 м3/ч
- 2.5 мм
- для перекрытия рабочей среды
- линейный монтаж
- вода
- вода горячая (ГВС)
- инертные газы
- нейтральные жидкости
- сжатый воздух
- 0 ÷ 7 бар
- -20 ÷ 120 °C
- IP65
- любое
- 20 сСт
