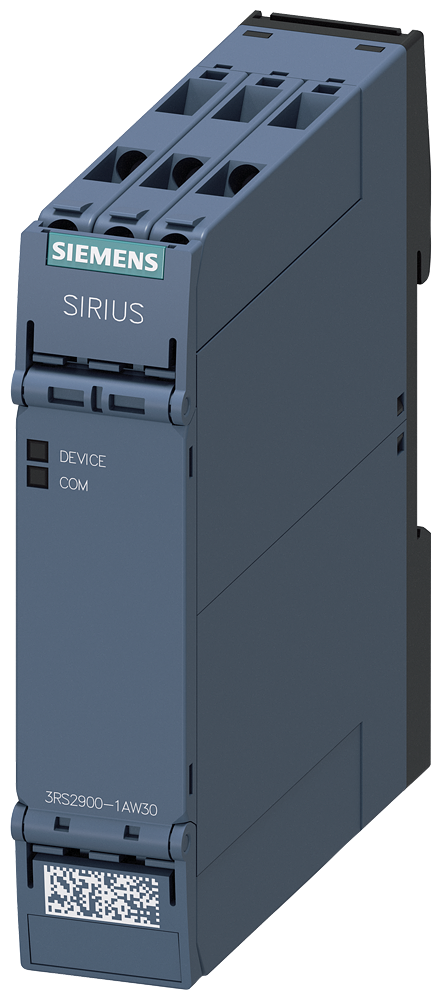

Описание 3RS2900-1AW30
| Общие технические данные | функция изделия | контроль температуры |
|---|---|---|
| исполнение индикатора светодиод | Да | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение | 300 V | |
| испытательное напряжение для испытаний изоляции | 4 kV | |
| степень загрязнения | 3 | |
| ударопрочность согласно МЭК 60068-2-27 | 11 g/15 мс | |
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |
| коммутационная характеристика | моностабильный | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |
| тепловой ток контактного коммутационного элемента макс. | 5 A | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| влияние окружающей температуры | 0,05% на Кельвин отклонения от T20 | |
| измеряемая температура | ||
| исходное значение | -50 °C | |
| конечное значение | 750 °C | |
| измеряемая температура по Фаренгейту | ||
| исходное значение | -58 °F | |
| конечное значение | 1 382 °F | |
| Директива RoHS (день/месяц/год) | 05/01/2012 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 | |
| Масса нетто ME | 0,174 kg | |
| функция изделия | ||
| сохранение ошибок | Да | |
| внешний сброс | Да | |
| исполнение датчика подключаемый | Датчики сопротивления: Pt100, Pt1000, KTY83-110, KTY84, NTC | |
| измеряемая температура с датчиком KTY макс. | 300 °C | |
| ток датчика с датчиком KTY | 0,33 mA | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | AC/DC |
| оперативное напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 24 ... 240 V | |
| при 60 Гц расчетное значение | 24 ... 240 V | |
| оперативное напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | 24 V | |
| при 50 Гц | 24 ... 240 V | |
| при 60 Гц расчетное значение | 24 V | |
| при 60 Гц | 24 ... 240 V | |
| оперативное напряжение питания при постоянном токе расчетное значение | 24 ... 240 V | |
| оперативное напряжение питания 1 при постоянном токе | 24 ... 240 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| частота напряжения питания для цепи вспомогательного и оперативного тока | 50 ... 60 Hz | |
| число измерительных контуров | 3 | |
| время автономной работы при отказе сети мин. | 20 ms | |
| Точность | относительная точность измерений | 1 % |
| защита от коротких замыканий | исполнение плавкой вставки предохранителя | |
| для защиты замыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |
| для защиты размыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |
| исполнение плавкой вставки предохранителя | ||
| для защиты замыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется | gL/gG: 2 A или переключатель LS тип C: 1 A | |
| для защиты размыкающих контактов релейных выходов от коротких замыканий противоаварийный требуется | gL/gG: 2 A или переключатель LS тип C: 1 A | |
| Связь/ протокол | протокол поддерживается протокол IO-Link | Нет |
| Вспомогательный контур | материал коммутирующих контактов | AgSnO2 |
| число размыкающих контактов для вспомогательных контактов | 0 | |
| число замыкающих контактов для вспомогательных контактов | 1 | |
| число переключающих контактов для вспомогательных контактов | 0 | |
| рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| при 125 В | 0,2 A | |
| при 250 В | 0,1 A | |
| надежность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | R300/B300 | |
| рабочая частота расчетное значение | 50 ... 60 Hz | |
| допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц | 3 A | |
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||
| при 24 В | 1 A | |
| при 125 В | 0,2 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 6 A | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле противоаварийный | 2 A | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | Класс B |
| наведение кондуктивных помех | ||
| вследствие импульса согласно МЭК 61000-4-4 | 2 кВ (силовые порты), 1 кВ (сигнальные порты) | |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 кВ (линия к земле) | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ (линия к линии) | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Разделение потенциала | исполнение гальванической развязки | гальваническая развязка |
| гальваническая развязка | ||
| между входом и выходом | Да | |
| между источником питания и прочими цепями | Да | |
| IEC 62061 | ||
| предел действия SIL (подсистема) согласно EN 62061 | 1 | |
| уровень полноты безопасности (SIL) согласно МЭК 62061 | SIL 1 | |
| PFHD при высокой приоритетности запроса согласно МЭК 62061 | 2,9E-7 1/h | |
| ISO 13849 | ||
| уровень эффективности защиты (PL) согласно EN ISO 13849-1 | c | |
| категория согласно EN ISO 13849-1 | 1 | |
| уровень эффективности защиты (PL) | ||
| согласно ISO 13849-1 | PL c | |
| для размыкающих цепей с задержкой срабатывания согласно ISO 13849-1 | c | |
| IEC 61508 | ||
| уровень полноты безопасности (SIL) | ||
| согласно МЭК 61508 | 1 | |
| для размыкающих цепей с задержкой срабатывания согласно МЭК 61508 | 1 | |
| тип защитного устройства согласно МЭК 61508-2 | тип B | |
| доля безопасных отказов (SFF) | 66 % | |
| отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 | 0 | |
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 | 20 a | |
| ATEX | сертификат соответствия относительно ATEX | да, с цифровым устройством 3RS26/3RS28 |
| Подсоединения/ клеммы | компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | винтовой зажим | |
| для цепи вспомогательного и оперативного тока | винтовой зажим | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12), 2x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,5 ... 4 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 4 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 12 | |
| момент затяжки при винтовом зажиме | 0,6 ... 0,8 N·m | |

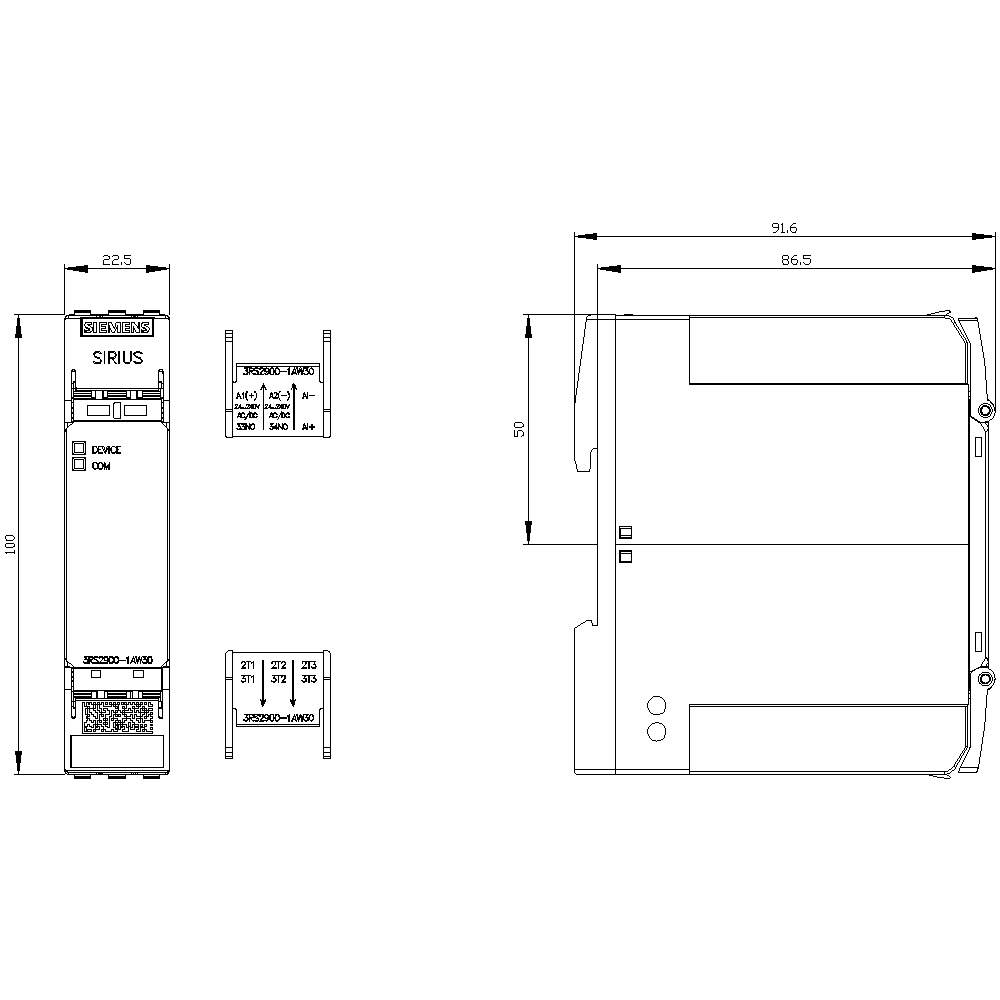

| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |
| высота | 100 mm | |
| ширина | 22,5 mm | |
| глубина | 90 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| относительная атмосферная влажность при эксплуатации макс. | 70 % | |
| категория взрывозащиты для пыли | Ex II (2) D [b1] [Ex h] [pyb] [tb] [mb] [kb] [sb] III C Db | |
| категория взрывозащиты для газа | Ex II (2) G [b1] [Ex h] [db] [eb] [pyb] [mb] [ob] [q] [kb] [sb] II C Gb | |
