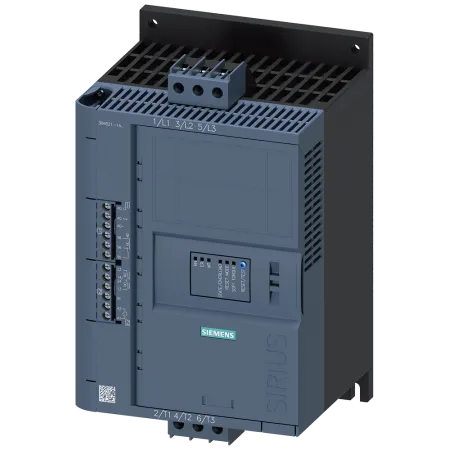

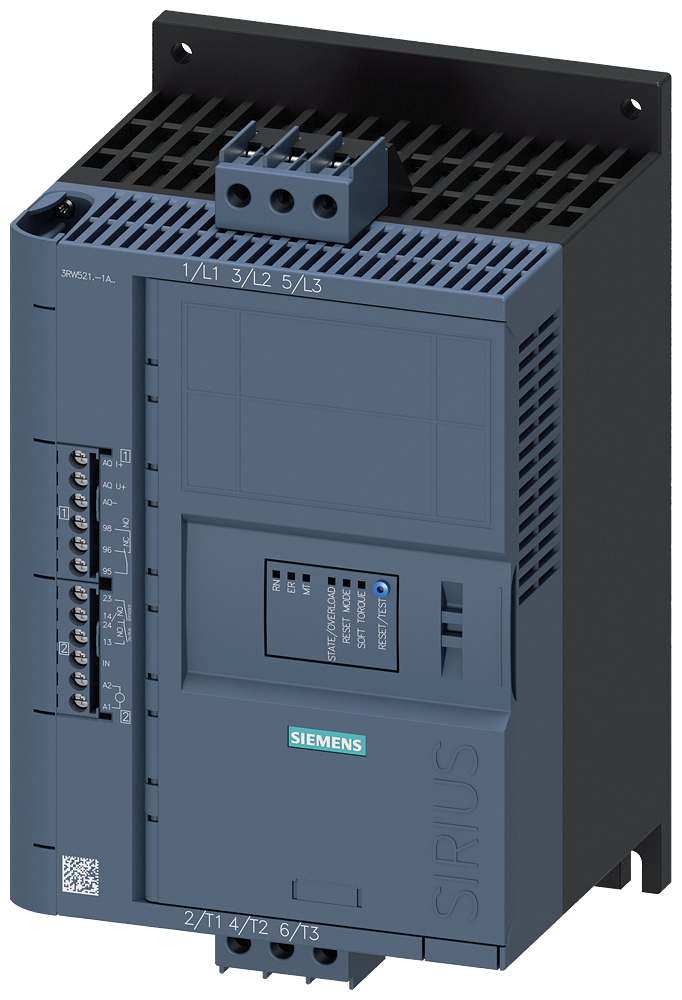

3RW5215-1AC14 Siemens - Устройство плавного пуска SIRIUS, ном. рабочее напряжение 200-480 В

Name: 3RW5215-1AC14 Siemens - Устройство плавного пуска SIRIUS, ном. рабочее напряжение 200-480 В
Brand: Siemens
SKU: SIM-3RW5215-1AC14
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

Устройство плавного пуска SIRIUS, ном. рабочее напряжение 200-480 В, ном. рабочий ток 25 A, ном. питающее напряжение управление 110-250 В AC, винтовые клеммы, аналоговый выход

Цена по запросу

Последнее обновление цен: 5 августа 2026

в наличии на доп. складе: 1 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RW5215-1AC14

	Электрическая безопасность
Общие технические данные	пусковое напряжение [%]	30 ... 100 %
	напряжение останова [%]	50 %; с неизменяемыми настройками
	длительность пусковой ступенчатой функции устройства плавного пуска	0 ... 20 s
	значение ограничения тока [%] регулируемый	130 ... 700 %
	сертификат соответствия
	маркировка CE	Да
	допуск UL	Да
	допуск CSA	Да
	компонент изделия
	HMI High Feature	Нет
	поддерживается стандарт HMI	Да
	поддерживается HMI High Feature	Да
	комплектация изделия встроенная контактная система шунтирования	Да
	число управляемых фаз	3
	время автономной работы при отказе сети
	для главной цепи	100 ms
	для цепи оперативного тока	100 ms
	напряжение развязки расчетное значение	600 V
	степень загрязнения	3, согласно IEC 60947-4-2
	импульсное напряжение расчетное значение	6 kV
	запирающее напряжение тиристора макс.	1 600 V
	сервис-фактор	1
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения
	между главной и вспомогательной цепью	600 V
	ударопрочность	15 г / 11 мс, от 12 г / 11 мс с устройствами размыкания контактов с потенциалом
	вибропрочность	15 мм до 6 Гц, 2 g до 500 Гц
	категория применения согласно МЭК 60947-4-2	AC 53a
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	Директива RoHS (день/месяц/год)	02/15/2018
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4 Diboron trioxide CAS-No. 1303-86-2
	Масса нетто ME	3,058 kg
	функция изделия
	плавный пуск	Да
	плавный выбег	Да
	Soft Torque	Да
	регулируемый ограничитель тока	Да
	выбег насоса	Да
	функция собственной защиты устройства	Да
	защита двигателя от перегрузки	Да; Электронная защита двигателя от перегрузки
	анализ термисторной защиты двигателя	Нет
	схема соединения соединения звездой с внутренним треугольником	Да
	автоматический сброс	Да
	ручной сброс	Да
	дистанционный сброс	Да; отключением управляющего напряжения питания
	функция связи	Да
	индикация рабочих показателей	Да; только в сочетании со специальными принадлежностями
	журнал ошибок	Да; только в сочетании со специальными принадлежностями
	с возможностью программной параметризации	Нет
	с возможностью программного конфигурирования	Да
	PROFIenergy	Да; в сочетании с модулем связи PROFINET Standard
	обновление микропрограммного обеспечения	Да
	съемная клемма для цепи оперативного тока	Да
	регулирование крутящего момента	Нет
	аналоговый выход	Да; 4... 20 мА (по умолчанию)/0... 10 В (с возможностью параметрирования с помощью High Feature-HMI)
Силовая электроника	рабочий ток
	при 40 °C расчетное значение	25 A
	при 50 °C расчетное значение	22,3 A
	при 60 °C расчетное значение	19,6 A
	рабочий ток при схеме соединения звездой с внутренним треугольником
	при 40 °C расчетное значение	43,3 A
	при 50 °C расчетное значение	39 A
	при 60 °C расчетное значение	33,9 A
	рабочее напряжение
	расчетное значение	200 ... 480 V
	при схеме соединения звездой с внутренним треугольником расчетное значение	200 ... 480 V
	относительный отрицательный допуск рабочего напряжения	-15 %
	относительный положительный допуск рабочего напряжения	10 %
	относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником	-15 %
	относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником	10 %
	рабочая мощность для трехфазного двигателя
	при 230 В при 40 °C расчетное значение	5,5 kW
	при 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение	11 kW
	при 400 В при 40 °C расчетное значение	11 kW
	при 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение	18,5 kW
	рабочая частота 1 расчетное значение	50 Hz
	рабочая частота 2 расчетное значение	60 Hz
	относительный отрицательный допуск рабочей частоты	-10 %
	относительный положительный допуск рабочей частоты	10 %
	регулируемый ток двигателя
	при положении поворотного кодового переключателя 1	11,5 A
	при положении поворотного кодового переключателя 2	12,4 A
	при положении поворотного кодового переключателя 3	13,3 A
	при положении поворотного кодового переключателя 4	14,2 A
	при положении поворотного кодового переключателя 5	15,1 A
	при положении поворотного кодового переключателя 6	16 A
	при положении поворотного кодового переключателя 7	16,9 A
	при положении поворотного кодового переключателя 8	17,8 A
	при положении поворотного кодового переключателя 9	18,7 A
	при положении поворотного кодового переключателя 10	19,6 A
	при положении поворотного кодового переключателя 11	20,5 A
	при положении поворотного кодового переключателя 12	21,4 A
	при положении поворотного кодового переключателя 13	22,3 A
	при положении поворотного кодового переключателя 14	23,2 A
	при положении поворотного кодового переключателя 15	24,1 A
	при положении поворотного кодового переключателя 16	25 A
	мин.	11,5 A
	регулируемый ток двигателя
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 1	19,9 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 2	21,5 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 3	23 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 4	24,6 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 5	26,2 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 6	27,7 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 7	29,3 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 8	30,8 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 9	32,4 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 10	33,9 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 11	35,5 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 12	37,1 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 13	38,6 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 14	40,2 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 15	41,7 A
	для соединения звездой с внутренним треугольником при положении поворотного кодового переключателя 16	43,3 A
	при схеме соединения звездой с внутренним треугольником мин.	19,9 A
	мин. нагрузка [%]	15 %; относительно минимально возможного Ie
	мощность потерь [Вт] при расчетном значении тока при переменном токе
	при 40 °C после пуска	20 W
	при 50 °C после пуска	19 W
при 60 °C после пуска	18 W
мощность потерь [Вт] при переменном токе при ограничении тока 350 %
при 40 °C при пуске	376 W
при 50 °C при пуске	318 W
при 60 °C при пуске	278 W
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	Переменный ток
	оперативное напряжение питания при переменном токе
	при 50 Гц	110 ... 250 V
	при 60 Гц	110 ... 250 V
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц	10 %
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц	10 %
	частота оперативного напряжения питания	50 ... 60 Hz
	относительный отрицательный допуск частоты оперативного напряжения питания	-10 %
	относительный положительный допуск частоты оперативного напряжения питания	10 %
	оперативный ток питания в режиме ожидания расчетное значение	30 mA
	ток удержания в байпасном режиме расчетное значение	75 mA
	ток включения при замыкании байпасных контактов макс.	0,17 A
	пик тока включения при подаче оперативного напряжения питания макс.	12,2 A
	длительность пика тока включения при подаче оперативного напряжения питания	2,2 ms
	исполнение защиты от перенапряжений	варистор
	исполнение защиты от коротких замыканий для цепи оперативного тока	Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Входы/ Выходы	число цифровых входов	1
	число цифровых выходов	3
	не параметризуемый	2
	исполнение цифровых выходов	2 замыкающих контакта (NO)/1 переключающий контакт (CO)
	число аналоговых выходов	1
	коммутационная способность по току релейных выходов
	при AC-15 при 250 В расчетное значение	3 A
	при DC-13 при 24 В расчетное значение	1 A

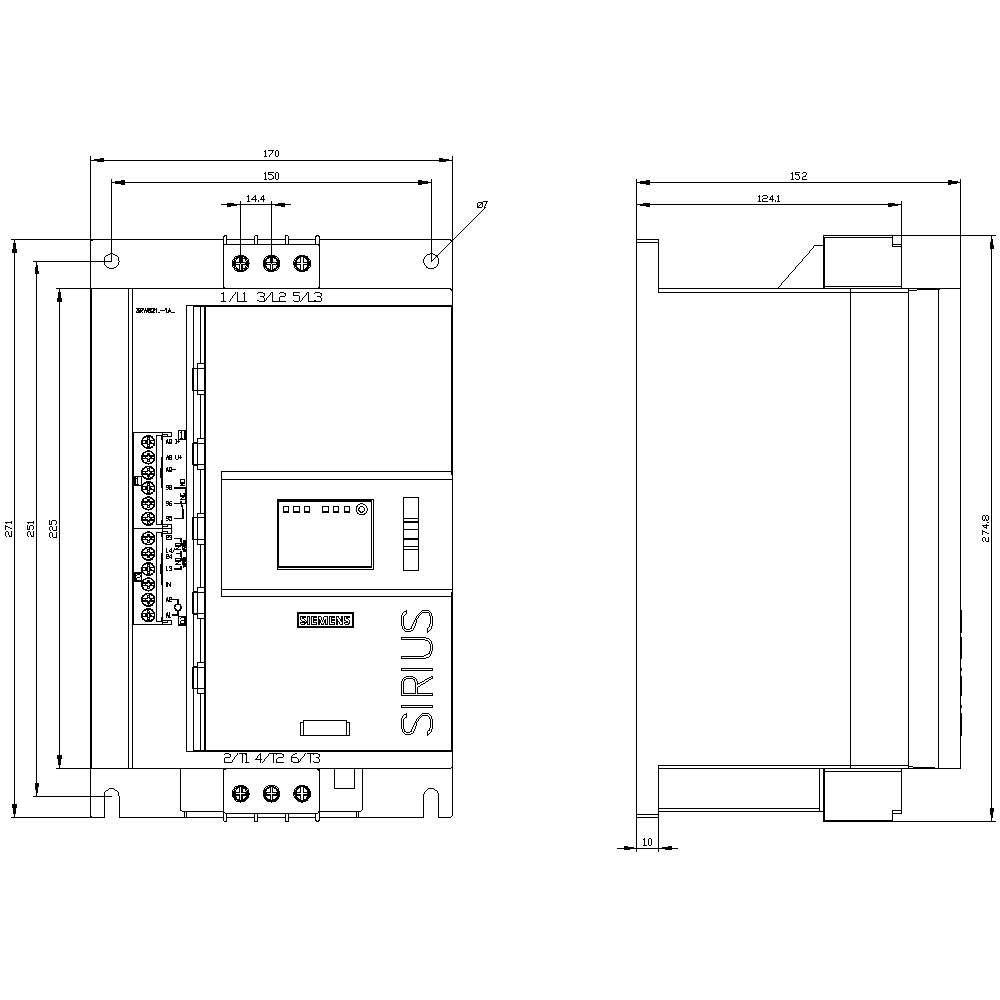

Монтаж/ крепление/ размеры	монтажное положение	при вертикальном монтажном уровне возможен поворот на +/– 10°; допускает отклонение вперед и назад
	вид креплений	винтовое крепление
	высота	275 mm
	ширина	170 mm
	глубина	152 mm
	необходимое расстояние при последовательном монтаже
	вперед	10 mm
	назад	0 mm
	вверх	100 mm
	вниз	75 mm
	вбок	5 mm
	масса без упаковки	2,1 kg
Подсоединения/ клеммы	исполнение электрического соединения
	для главной цепи	винтовой зажим
	для цепи оперативного тока	Винтовое присоединение
	вид подключаемых сечений проводов
	для главных контактов
	— однопроводной	2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
	— тонкопроволочный с концевой заделкой кабеля	2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²)
	для проводов американского калибра (AWG) для главной цепи однопроводной	2x (16 ... 12), 2x (14 ... 8)
	вид подключаемых сечений проводов
	для цепи оперативного тока однопроводной	1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
	для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
	для проводов американского калибра (AWG) для цепи оперативного тока однопроводной	1x (20 ... 12), 2x (20 ... 14)
	длина кабеля
	между устройством плавного пуска и двигателем макс.	800 m
	на цифровых входах при переменном токе макс.	100 m
	момент затяжки
	для главных контактов при винтовом зажиме	2 ... 2,5 N·m
	для вспомогательных и управляющих контактов при винтовом зажиме	0,8 ... 1,2 N·m
	момент затяжки (фунтов/дюйм)
	для главных контактов при винтовом зажиме	18 ... 22 lbf·in
	для вспомогательных и управляющих контактов при винтовом зажиме	7 ... 10,3 lbf·in
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	5 000 m
	окружающая температура
	при эксплуатации	-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
	при хранении и транспортировке	-40 ... +80 °C
	экологическая категория
	при эксплуатации согласно МЭК 60721	3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	при хранении согласно МЭК 60721	1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
	при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
Электромагнитная совместимость	излучение электромагнитных помех	согласно IEC 60947-4-2: Класс A
Связь/ протокол	модуль связи поддерживается
	стандарт PROFINET	Да
	EtherNet/IP	Да
	Modbus RTU	Да
	Modbus TCP	Да
	PROFIBUS	Да
Номинальная нагрузка UL/CSA	заводской номер изделия
	автоматического выключателя пригоден для испытаний напряжением промышленной частоты
	— при 460/480 В согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 80 A; Iq = 5 кА
	— частоты при 460/480 В согласно UL	Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 60 A; Iq макс. = 65 кА
	— при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 80 A; Iq = 5 кА
	— частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3VA51, макс. 60 A; Iq макс. = 65 кА
	— при 575/600 В согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 80 A; Iq = 5 кА
	— при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 80 A; Iq = 5 кА
	предохранителя
	— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL	Тип: Класс RK5 / K5, макс. 100 А; Iq = 5 kA
	— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL	Тип: Класс J / L, макс. 100 А; Iq = 100 кА
	— пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL	Тип: Класс RK5 / K5, макс. 100 А; Iq = 5 kA
	— пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL	Тип: Класс J / L, макс. 100 А; Iq = 100 кА
	рабочая мощность [л. с.] для трехфазного двигателя
	при 200/208 В при 50 °C расчетное значение	5 hp
	при 220/230 В при 50 °C расчетное значение	7,5 hp
	при 460/480 В при 50 °C расчетное значение	15 hp
	при 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	10 hp
	при 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	10 hp
	при 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	25 hp
	нагрузочная способность контакта вспомогательных контактов согласно UL	R300-B300
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	37.2 kg
	потенциал парникового эффекта [CO2 eq] / в процессе сбыта	0.66 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	152 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-4.19 kg
	потенциал парникового эффекта [CO2 eq] / всего	185 kg

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара 3RW5215-1AC14 Siemens - Устройство плавного пуска SIRIUS, ном. рабочее напряжение 200-480 В на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
