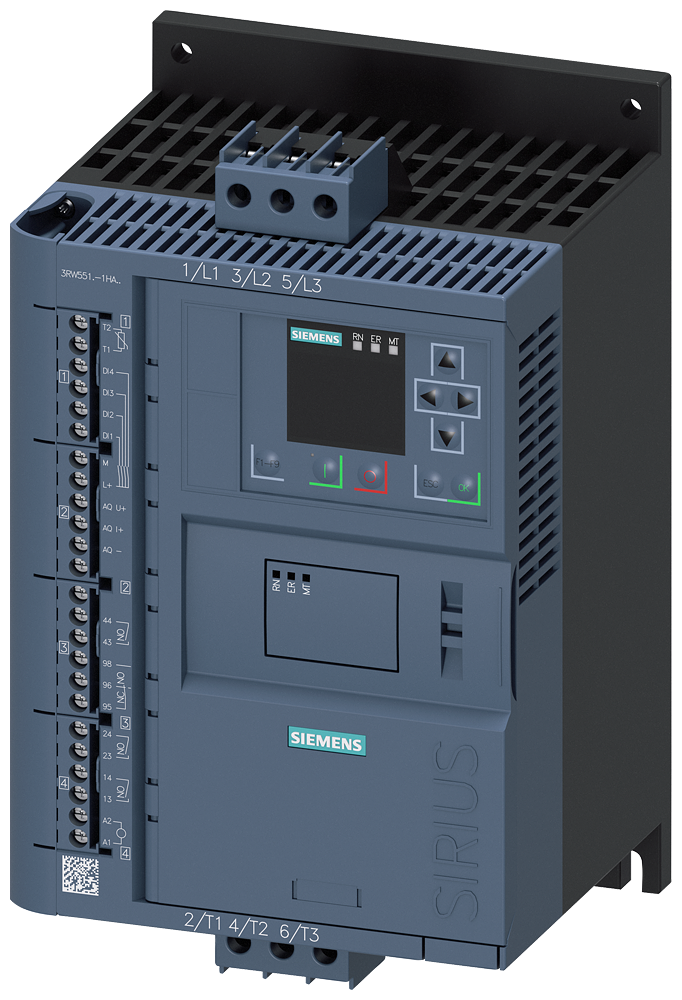

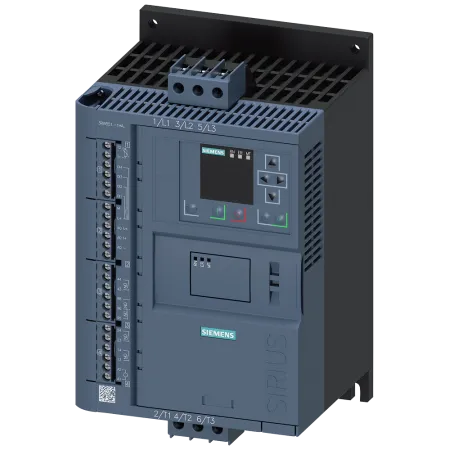

3RW5517-1HA14 Siemens - Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-480 В ас

Name: 3RW5517-1HA14 Siemens - Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-480 В ас
Brand: Siemens
SKU: SIM-3RW5517-1HA14
Availability: InStock

Написать отзыв

КОД:

ПроизводительSiemens

Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-480 В АС, ном. раб. ток до 38 A (CLASS 10 E), ном. питающее напряжение управления Us: 110-250 В AC, винтовые клеммы главной цепи, винтовые клеммы главной цепи, пружинные клеммы вспомогательных цепей

Цена по запросу

Последнее обновление цен: 5 августа 2026

в наличии на доп. складе: 1 шт.

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание 3RW5517-1HA14

	Электрическая безопасность
Общие технические данные	пусковое напряжение [%]	20 ... 100 %
	напряжение останова [%]	50 %; с неизменяемыми настройками
	длительность пусковой ступенчатой функции устройства плавного пуска	0 ... 360 s
	время выбега устройства плавного пуска	0 ... 360 s
	пусковой момент [%]	10 ... 100 %
	остановочный момент [%]	10 ... 100 %
	ограничение крутящего момента [%]	20 ... 200 %
	значение ограничения тока [%] регулируемый	125 ... 800 %
	пусковое напряжение [%] регулируемый	40 ... 100 %
	пусковое время регулируемый	0 ... 2 s
	число блоков параметров	3
	класс точности	5 (согласно МЭК 61557-12)
	сертификат соответствия
	маркировка CE	Да
	допуск UL	Да
	допуск CSA	Да
	компонент изделия
	HMI High Feature	Да
	поддерживается HMI High Feature	Да
	комплектация изделия встроенная контактная система шунтирования	Да
	число управляемых фаз	3
	предел асимметрии тока [%]	10 ... 60 %
	предельное значение контроля замыканий на землю [%]	10 ... 95 %
	время автономной работы при отказе сети
	для главной цепи	100 ms
	для цепи оперативного тока	100 ms
	длительность паузы регулируемый	0 ... 255 s
	напряжение развязки расчетное значение	480 V
	степень загрязнения	3, согласно IEC 60947-4-2
	импульсное напряжение расчетное значение	6 kV
	запирающее напряжение тиристора макс.	1 600 V
	сервис-фактор	1,15
	выдерживаемое импульсное напряжение расчетное значение	6 kV
	макс. допустимое напряжение для безопасного разъединения
	между главной и вспомогательной цепью	480 V; не подходит для подключения термистора
	ударопрочность	15g / 11 мс; начиная с 6g / 11 мс с потенциальным расхождением контактов
	вибропрочность	15 мм до 6 Гц; 2g до 500 Гц
	время повторной готовности после расцепления тока перегрузки регулируемый	60 ... 1 800 s
	категория применения согласно МЭК 60947-4-2	AC 53a
	справочный идентификатор согласно МЭК 81346-2:2009	Q
	Директива RoHS (день/месяц/год)	02/15/2018
	SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 Dibutylbis(pentane-2,4-dionato-O,O')tin CAS-No. 22673-19-4 Diboron trioxide CAS-No. 1303-86-2
	Масса нетто ME	3,499 kg
	функция изделия
	плавный пуск	Да
	плавный выбег	Да
	пусковой импульс	Да
	регулируемый ограничитель тока	Да
	замедленный ход в обоих направлениях вращения	Да
	выбег насоса	Да
	торможение постоянным током	Да
	подогрев двигателя	Да
	контрольная стрелка	Да
	функция трассировки	Да
	функция собственной защиты устройства	Да
	защита двигателя от перегрузки	Да; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки) / При использовании защиты двигателя от перегрузки согласно ATEX в схеме основания 3 использовать предвключенный контактор.
	анализ термисторной защиты двигателя	Да; PTC Typ A или Klixon / Thermoclick
	схема соединения соединения звездой с внутренним треугольником	Да
	автоматический сброс	Да
	ручной сброс	Да
	дистанционный сброс	Да
	функция связи	Да
	индикация рабочих показателей	Да
	перечень событий	Да
журнал ошибок	Да
с возможностью программной параметризации	Да
с возможностью программного конфигурирования	Да
винтовой зажим	Да
пружинная клемма	Нет
PROFIenergy	Да; в сочетании с модулями связи PROFINET Standard и PROFINET High-Feature
обновление микропрограммного обеспечения	Да
съемная клемма для цепи оперативного тока	Да
ступенчатая функция напряжения	Да
регулирование крутящего момента	Да
комбинированное торможение	Да
аналоговый выход	Да; 4... 20 мА (по умолчанию)/0... 10 В
программируемые управляющие входы/выходы	Да
контроль состояния	Да
автоматическая параметризация	Да
мастер настройки приложений	Да
альтернативный выбег	Да
режим аварийного хода	Да
реверсивный режим	Да
плавный пуск в условиях тяжелого пуска	Да
Силовая электроника	рабочий ток
	при 40 °C расчетное значение	38 A
	при 40 °C расчетное значение мин.	7,5 A
	при 50 °C расчетное значение	33,5 A
	при 60 °C расчетное значение	30,5 A
	рабочий ток при схеме соединения звездой с внутренним треугольником
	при 40 °C расчетное значение	65,8 A
	при 50 °C расчетное значение	58 A
	при 60 °C расчетное значение	52,8 A
	рабочее напряжение
	расчетное значение	200 ... 480 V
	при схеме соединения звездой с внутренним треугольником расчетное значение	200 ... 480 V
	относительный отрицательный допуск рабочего напряжения	-15 %
	относительный положительный допуск рабочего напряжения	10 %
	относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником	-15 %
	относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником	10 %
	рабочая мощность для трехфазного двигателя
	при 230 В при 40 °C расчетное значение	11 kW
	при 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение	18,5 kW
	при 400 В при 40 °C расчетное значение	18,5 kW
	при 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение	30 kW
	рабочая частота 1 расчетное значение	50 Hz
	рабочая частота 2 расчетное значение	60 Hz
	относительный отрицательный допуск рабочей частоты	-10 %
	относительный положительный допуск рабочей частоты	10 %
	мин. нагрузка [%]	10 %; относительно установленного Ie
	мощность потерь [Вт] при расчетном значении тока при переменном токе
	при 40 °C после пуска	11 W
	при 50 °C после пуска	10 W
	при 60 °C после пуска	9 W
	мощность потерь [Вт] при переменном токе при ограничении тока 350 %
	при 40 °C при пуске	616 W
	при 50 °C при пуске	511 W
	при 60 °C при пуске	447 W
	исполнение защиты двигателя	электронный, срабатывание при тепловой перегрузке двигателя
Цепь тока управления/ управление	тип напряжения оперативного напряжения питания	Переменный ток
	оперативное напряжение питания при переменном токе
	при 50 Гц	110 ... 250 V
	при 60 Гц	110 ... 250 V
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц	10 %
	относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц	-15 %
	относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц	10 %
	частота оперативного напряжения питания	50 ... 60 Hz
	относительный отрицательный допуск частоты оперативного напряжения питания	-10 %
	относительный положительный допуск частоты оперативного напряжения питания	10 %
	оперативный ток питания в режиме ожидания расчетное значение	100 mA
	ток удержания в байпасном режиме расчетное значение	165 mA
	ток включения при замыкании байпасных контактов макс.	0,2 A
	пик тока включения при подаче оперативного напряжения питания макс.	43 A
	длительность пика тока включения при подаче оперативного напряжения питания	1,6 ms
	исполнение защиты от перенапряжений	варистор
	исполнение защиты от коротких замыканий для цепи оперативного тока	Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки

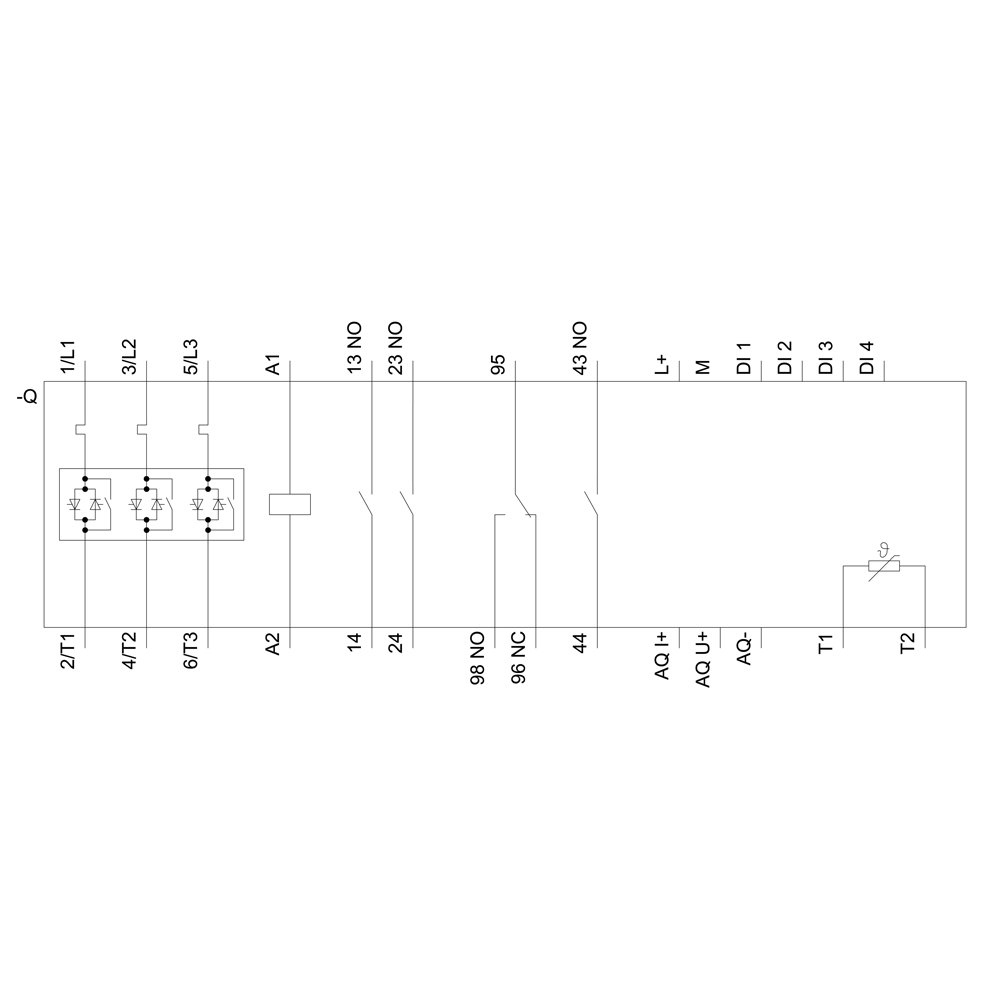

Входы/ Выходы	число цифровых входов	4
	параметризуемый	4
	число цифровых выходов	4
	параметризуемый	3
	не параметризуемый	1
	исполнение цифровых выходов	3 замыкающих контакта (NO)/1 переключающий контакт (CO)
	число аналоговых выходов	1
	коммутационная способность по току релейных выходов
	при AC-15 при 250 В расчетное значение	3 A
	при DC-13 при 24 В расчетное значение	1 A

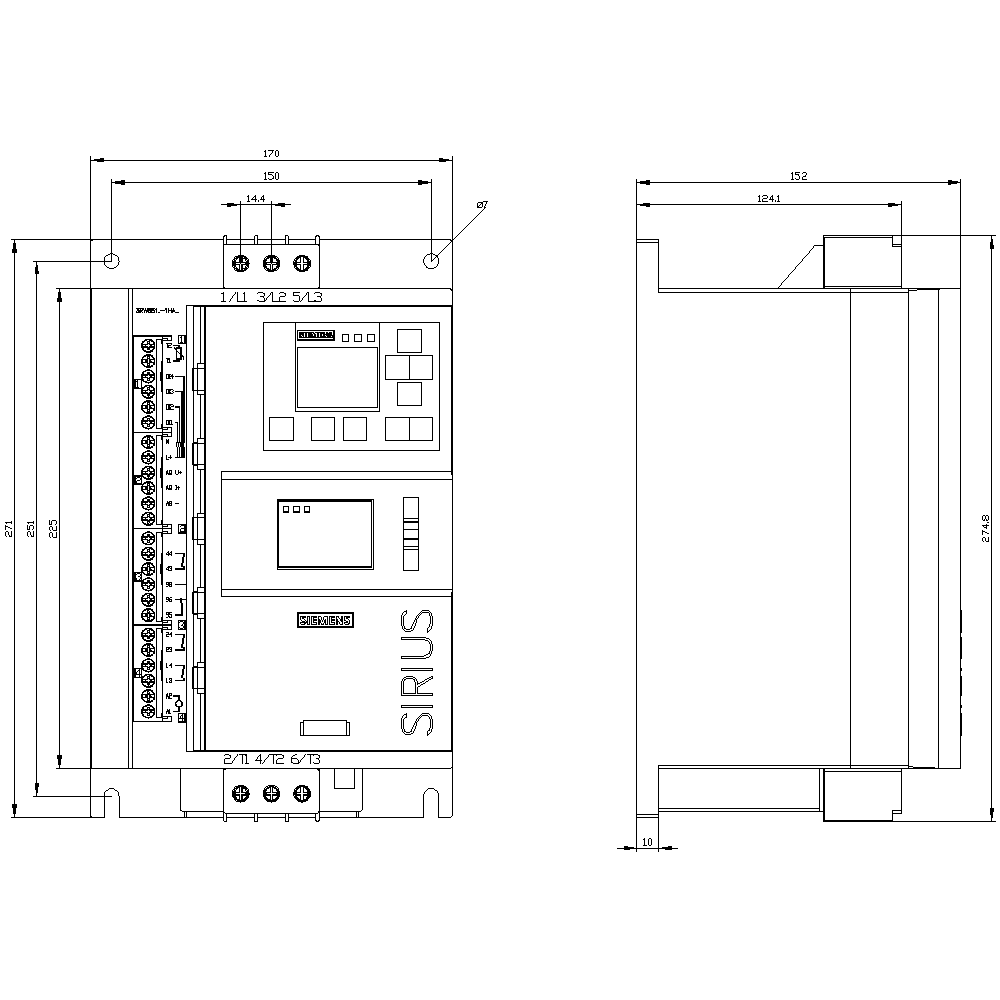

Монтаж/ крепление/ размеры	монтажное положение	Вертикально (поворачивается на +/– 90°, откидывается вперед и назад на +/– 22,5°)
	вид креплений	винтовое крепление
	высота	275 mm
	ширина	170 mm
	глубина	152 mm
	необходимое расстояние при последовательном монтаже
	вперед	10 mm
	назад	0 mm
	вверх	100 mm
	вниз	75 mm
	вбок	5 mm
	масса без упаковки	2,6 kg
Подсоединения/ клеммы	исполнение электрического соединения
	для главной цепи	винтовой зажим
	для цепи оперативного тока	Винтовое присоединение
	длина кабеля для подключения термистора
	при сечении провода = 0,5 мм² макс.	50 m
	при сечении провода = 1,5 мм² макс.	150 m
	при сечении провода = 2,5 мм² макс.	250 m
	вид подключаемых сечений проводов
	для главных контактов
	— однопроводной	2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
	— тонкопроволочный с концевой заделкой кабеля	2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²)
	для проводов американского калибра (AWG) для главной цепи однопроводной	2x (16 ... 12), 2x (14 ... 8)
	вид подключаемых сечений проводов
	для цепи оперативного тока однопроводной	1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
	для цепи оперативного тока тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
	для проводов американского калибра (AWG) для цепи оперативного тока однопроводной	1x (20 ... 12), 2x (20 ... 14)
	длина кабеля
	между устройством плавного пуска и двигателем макс.	800 m
	на цифровых входах при постоянном токе макс.	1 000 m
	момент затяжки
	для главных контактов при винтовом зажиме	2 ... 2,5 N·m
	для вспомогательных и управляющих контактов при винтовом зажиме	0,8 ... 1,2 N·m
	момент затяжки (фунтов/дюйм)
	для главных контактов при винтовом зажиме	18 ... 22 lbf·in
	для вспомогательных и управляющих контактов при винтовом зажиме	7 ... 10,3 lbf·in
Условия окружающей среды	высота над уровнем моря при высоте над уровнем моря макс.	5 000 m
	окружающая температура
	при эксплуатации	-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
	при хранении и транспортировке	-40 ... +80 °C
	экологическая категория
	при эксплуатации согласно МЭК 60721	3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
	при хранении согласно МЭК 60721	1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
	при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
Электромагнитная совместимость	излучение электромагнитных помех	согласно IEC 60947-4-2: Класс A, класс B по запросу
Связь/ протокол	модуль связи поддерживается
	стандарт PROFINET	Да
	PROFINET High Feature	Да
	EtherNet/IP	Да
	Modbus RTU	Да
	Modbus TCP	Да
	PROFIBUS	Да
Номинальная нагрузка UL/CSA	заводской номер изделия
	автоматического выключателя пригоден для испытаний напряжением промышленной частоты
	— при 460/480 В согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 5 кА
	— частоты при 460/480 В согласно UL	Тип Siemens: 3RV2742, макс. 40 A, или 3VA51, макс. 60 A; Iq макс. = 65 кА
	— при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 5 кА
	— частоты при 460/480 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3VA51, макс. 60 A; Iq макс. = 65 кА
	— при 575/600 В согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 5 кА
	— частоты при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3VA51, макс. 60 A; Iq макс. = 65 кА
	— при 575/600 В при схеме соединения звездой с внутренним треугольником согласно UL	Тип Siemens: 3RV2742, макс. 70 A, или 3VA51, макс. 125 A; Iq = 5 кА
	предохранителя
	— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL	Тип: Класс RK5 / K5, макс. 150 А; Iq = 5 kA
	— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL	Тип: Класс J / L, макс. 150 А; Iq = 100 кА
	— пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL	Тип: Класс RK5 / K5, макс. 150 А; Iq = 5 kA
	— пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL	Тип: Класс J / L, макс. 150 А; Iq = 100 кА
	рабочая мощность [л. с.] для трехфазного двигателя
	при 200/208 В при 50 °C расчетное значение	10 hp
	при 220/230 В при 50 °C расчетное значение	10 hp
	при 460/480 В при 50 °C расчетное значение	20 hp
	при 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	15 hp
	при 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	20 hp
	при 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение	40 hp
	нагрузочная способность контакта вспомогательных контактов согласно UL	R300-B300
	степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
	защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
ATEX	уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX	уровень полноты безопасности SIL 1
	PFHD при высокой приоритетности запроса согласно МЭК 61508 относительно ATEX	5E-7 1/h
	PFDavg при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX	0,008
	отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX	0
	значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX	3 a
	сертификат соответствия
	ATEX	Да
	МЭК Ex	Да
	согласно производственной директиве ATEX 2014/34/EU	BVS 18 ATEX F 003 X
	тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU	II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb], II (2)D [Ex tb Db] [Ex pxb Db], I (M2) [Ex db Mb]
Разрешения Сертификаты	потенциал парникового эффекта [CO2 eq] / в процессе производства	50.8 kg
	потенциал парникового эффекта [CO2 eq] / в процессе сбыта	0.827 kg
	потенциал парникового эффекта [CO2 eq] / при эксплуатации	240 kg
	потенциал парникового эффекта [CO2 eq] / по истечении срока службы	-7.11 kg
	потенциал парникового эффекта [CO2 eq] / всего	285 kg

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара 3RW5517-1HA14 Siemens - Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-480 В ас на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
