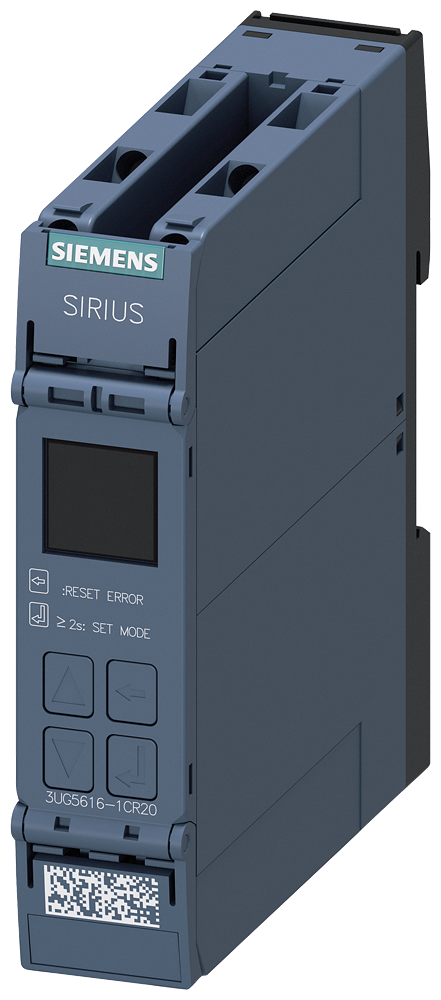

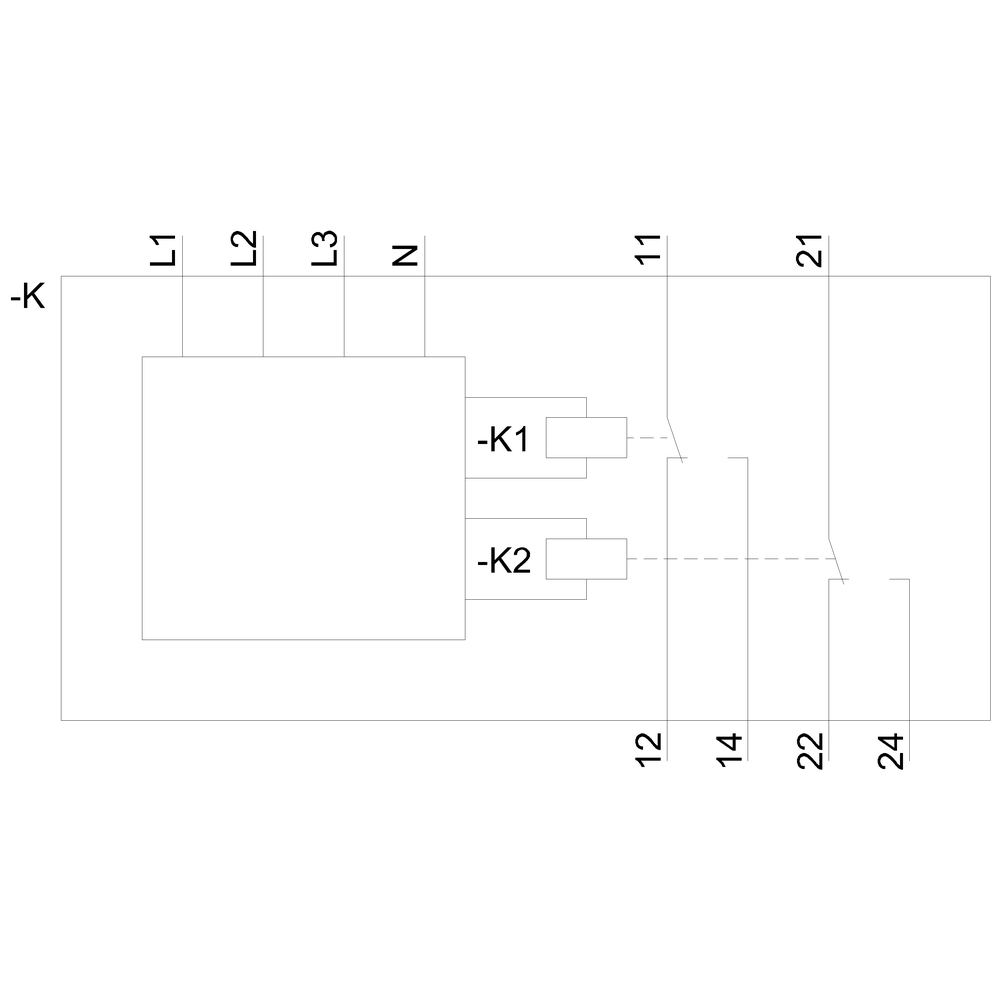

Описание 3UG5616-1CR20
| Общие технические данные | функция изделия | контроль сети |
|---|---|---|
| исполнение индикатора светодиод | Нет | |
| исполнение дисплея | LCD | |
| мощность потерь [Вт] макс. | 2 W | |
| мощность потерь [ВА] макс. | 5,1 VA | |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 | ||
| при степени загрязнения 2 расчетное значение | 690 V | |
| при степени загрязнения 3 расчетное значение | 690 V | |
| степень загрязнения | 3 | |
| тип напряжения | ||
| для контроля | Переменный ток | |
| рабочего напряжения для приведения в действие | AC/DC | |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV | |
| ударопрочность согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек | |
| вибропрочность согласно МЭК 60068-2-6 | 10 … 55 Гц: 0,35 мм | |
| коммутационная характеристика | моностабильный | |
| механический ресурс (циклов) типичный | 10 000 000 | |
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 | |
| тепловой ток контактного коммутационного элемента макс. | 5 A | |
| регулируемая время задержки отпускания | 0,1 ... 30 s | |
| справочный идентификатор согласно МЭК 81346-2:2009 | K | |
| относительная воспроизводимость | 0 % | |
| Директива RoHS (день/месяц/год) | 06/01/2023 | |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 | |
| Масса нетто ME | 176 g | |
| Продуктивная функция | функция изделия | |
| обнаружение мин. напряжения | Да | |
| обнаружение макс. напряжения | Да | |
| определение чередования фаз | Да | |
| обнаружение потери фазы | Да | |
| обнаружение асимметрии | Да | |
| обнаружение макс. тока, 1 фаза | Нет | |
| обнаружение макс. напряжения, 3 фаза | Да | |
| обнаружение мин. тока 1, фаза | Нет | |
| обнаружение мин. напряжения, 3 фазы | Да | |
| определение диапазона напряжения, 3 фаза | Да | |
| принцип рабочего/ замкнутого тока, регулируемый | Да | |
| автоматический сброс | Да | |
| регулируемый мониторинг нейтрали | Да | |
| пригодность к использованию противоаварийные электрические цепи | Нет | |
| Цепь тока управления/ управление | тип напряжения оперативного напряжения питания | Переменный ток |
| оперативное напряжение питания 1 при переменном токе | ||
| при 50 Гц | 200 ... 690 V | |
| при 60 Гц | 200 ... 690 V | |
| оперативное напряжение питания 2 при переменном токе | ||
| при 50 Гц | 120 ... 400 V | |
| при 60 Гц | 120 ... 400 V | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | ||
| исходное значение | 0,85 | |
| конечное значение | 1,1 | |
| Напряжение питания | частота напряжения питания расчетное значение | 70 ... 15 Hz |
| Интерфейсы | исполнение интерфейса Bluetooth | Нет |
| Измерительная цепь | измеряемое напряжение 1 при переменном токе | 160 ... 760 V |
| измеряемое напряжение 2 при переменном токе | 90 ... 440 V | |
| регулируемое время задержки коммутации исходное значение | 0 s | |
| регулируемое время задержки срабатывания | ||
| при пуске | 0,1 ... 999,8 s | |
| при превышении/ недостижении предельного значения | 0,1 ... 999,8 s | |
| время автономной работы при отказе сети мин. | 20 ms | |
| время реакции макс. | 500 ms | |
| точность цифрового индикатора | +/-1 Digit | |
| относительная погрешность измерения под воздействием температуры | 1 % | |
| Точность | относительная точность измерений | 3 % |
| дрейф температуры на °C | 0 %/°C | |
| защита от коротких замыканий | исполнение плавкой вставки предохранителя | |
| для защиты замыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |
| для защиты размыкающих контактов релейных выходов от коротких замыканий требуется | gL/gG: 6 A или переключатель LS тип C: 1 A | |
| Связь/ протокол | протокол поддерживается протокол IO-Link | Нет |
| тип источника питания по шлюзу IO-Link Master | Нет | |
| Вспомогательный контур | материал коммутирующих контактов | AgSnO2 |
| число размыкающих контактов с задержкой срабатывания | 0 | |
| число замыкающих контактов с задержкой срабатывания | 0 | |
| число переключающих контактов | ||
| для вспомогательных контактов | 2 | |
| с задержкой срабатывания | 2 | |
| частота коммутации с контактором 3RT2 макс. | 5 000 1/h | |
| надежность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |
| нагрузочная способность контакта вспомогательных контактов согласно UL | R300/B300 | |
| Цепь главного тока | число полюсов для главной цепи | 4 |
| допустимый ток длительной нагрузки выходного реле при AC-15 | ||
| при 250 В при 50/60 Гц | 3 A | |
| допустимый ток длительной нагрузки выходного реле при DC-13 | ||
| при 24 В | 1 A | |
| при 110 В | 0,2 A | |
| при 125 В | 0,2 A | |
| при 230 В | 0,1 A | |
| при 250 В | 0,1 A | |
| рабочий ток при 17 В мин. | 5 mA | |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 6 A | |
| Электромагнитная совместимость | излучение электромагнитных помех согласно МЭК 60947-1 | класс A |
| наведение кондуктивных помех | ||
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV | |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ | |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m | |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Разделение потенциала | исполнение гальванической развязки | гальваническая развязка |
| гальваническая развязка | ||
| между входом и выходом | Да | |
| между выходами | Да | |
| между источником питания и прочими цепями | Да | |
| Безопасность | функция изделия пригодно для функции безопасности | Нет |
| Электрическая безопасность | ||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20 | |
| Подсоединения/ клеммы | компонент изделия съемная клемма для главной цепи | Да |
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да | |
| исполнение электрического соединения | винтовой зажим | |
| исполнение соединительных клемм с винтовой головкой с крестообразным шлицем | PZ 1 | |
| вид подключаемых сечений проводов | ||
| однопроводной | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) | |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²) | |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12), 2x (20 ... 14) | |
| поперечное сечение подключаемого провода | ||
| однопроводной | 0,5 ... 4 mm² | |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 4 mm² | |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | ||
| однопроводной | 20 ... 12 | |
| многопроводной | 20 ... 12 | |
| момент затяжки при винтовом зажиме | 0,6 ... 0,8 N·m | |
| длина зачистки изоляции | 10 mm | |
| Монтаж/ крепление/ размеры | монтажное положение | любой |
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |

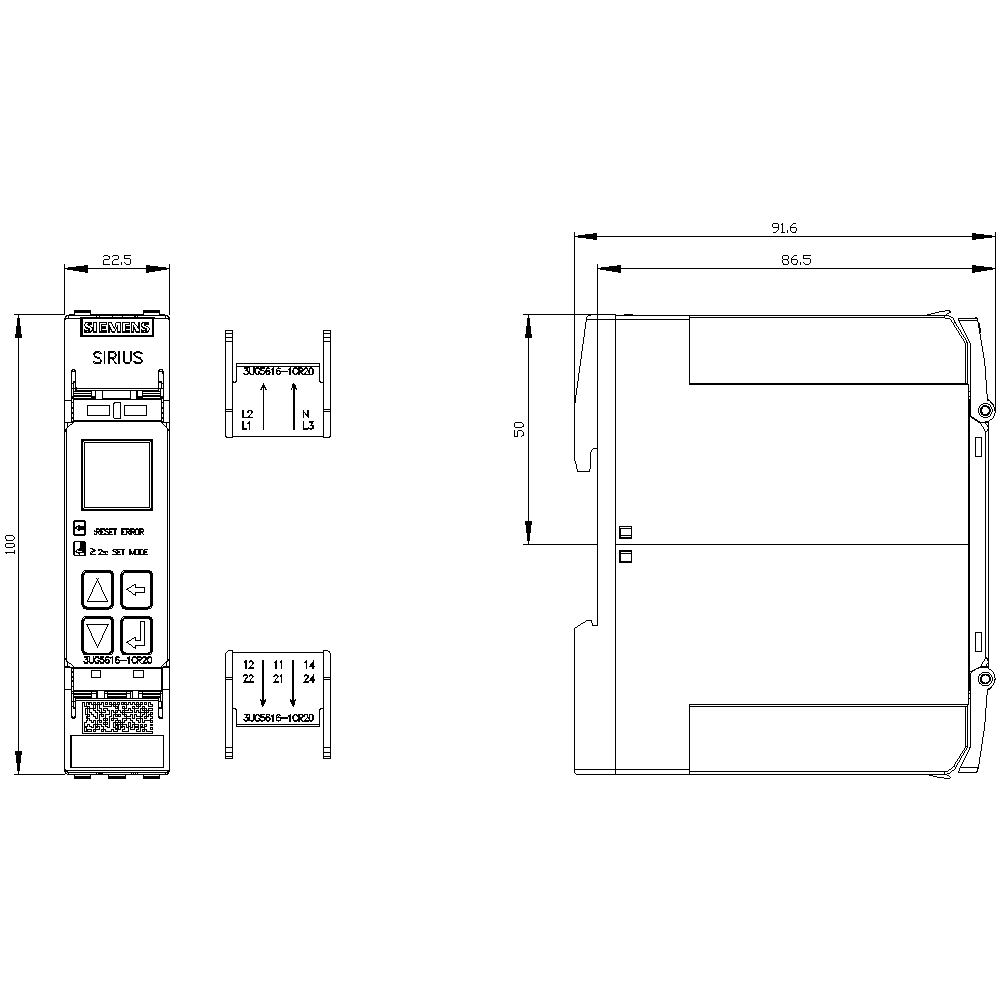

| высота | 100 mm | |
| ширина | 22,5 mm | |
| глубина | 90 mm | |
| необходимое расстояние | ||
| при последовательном монтаже | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| до заземленных компонентов | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вбок | 0 mm | |
| — вниз | 0 mm | |
| до компонентов, находящихся под напряжением | ||
| — вперед | 0 mm | |
| — назад | 0 mm | |
| — вверх | 0 mm | |
| — вниз | 0 mm | |
| — вбок | 0 mm | |
| Условия окружающей среды | высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | ||
| при эксплуатации | -25 ... +60 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| относительная атмосферная влажность при эксплуатации макс. | 70 % | |
| Разрешения Сертификаты | потенциал парникового эффекта [CO2 eq] / в процессе производства | 5.06 kg |
| потенциал парникового эффекта [CO2 eq] / в процессе сбыта | 0.0432 kg | |
| потенциал парникового эффекта [CO2 eq] / при эксплуатации | 12.3 kg | |
| потенциал парникового эффекта [CO2 eq] / по истечении срока службы | -0.132 kg | |
| потенциал парникового эффекта [CO2 eq] / всего | 17.3 kg | |
