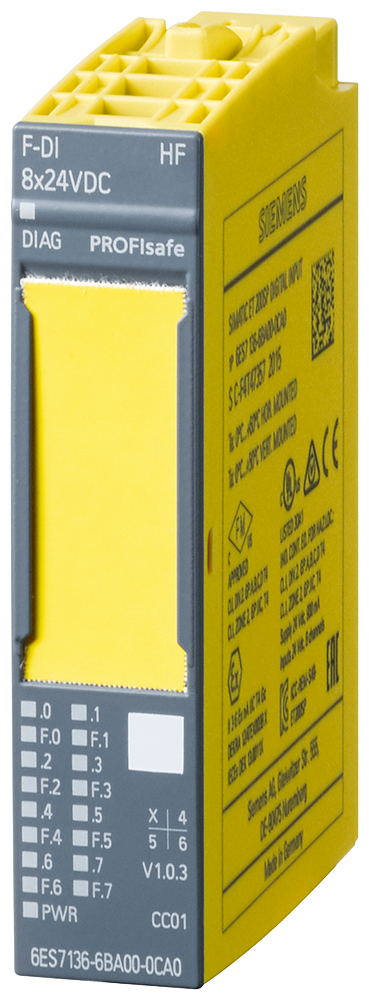

Описание 6AG1136-6BA01-2CA0
| Общая информация | Обозначение типа продукта | F-DI 8 x 24 В пост. тока ВЧ |
|---|---|---|
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| основано на | 6ES7136-6BA01-0CA0 | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | см. идентификатор записи: 109746275 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Конфигурация CiR в режиме RUN | Изменение параметров в режиме RUN возможно | Нет |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| необходимо напряжение питания согласно NEC, класс 2 | Нет | |
| Входной ток | Макс. потребление тока | 40 mA; без нагрузки |
| Питание датчика | Число выходов | 8 |
| Защита от короткого замыкания | Да; электронная (порог срабатывания от 0,7 до 1,8 A) | |
| Выходной ток | ||
| до 60 ℃, макс. | 0,3 A | |
| Питание датчика 24 В | ||
| 24 V | Да; мин. L+ (-1,5 В) | |
| Защита от короткого замыкания | Да; электронная (порог срабатывания от 0,7 до 1,8 A) | |
| Выходной ток на канал, макс. | 300 mA | |
| Выходной ток на модуль, макс. | 800 mA; Суммарный ток всех датчиков | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 2 W |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 7 byte; S7-300/400F ЦПУ, 6 байт | |
| Выводы | 5 byte; S7-300/400F ЦПУ, 4 байт | |
| Конфигурация аппаратного обеспечения | Автоматическое кодирование | Да |
| электронный кодирующий элемент тип F | Да | |
| Цифровые входы | Число входов | 8 |
| Цифровые входы параметрируемые | Да | |
| M/P-считывание | Да; с втекающим током | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 3,7 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — параметрируемое | Да | |
| — с "0" на "1", мин. | 0,4 ms | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 0,4 ms | |
| — с "1" на "0", макс. | 20 ms | |
| — параметрируемое | Нет | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 500 m | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; См. главу «Аварийные сигналы/диагностические сообщения» в руководстве |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Нет | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | Гальваническая развязка каналов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Стандарты, допуски, сертификаты | применяется для функций обеспечения безопасности | Да |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 52 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 6,8 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 45,8 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -0,628 kg | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно ISO 13849-1 | PLe | |
| Категория согласно ISO 13849-1 | Кат. 4 | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| — Режим с низкой частотой запросов: PFDavg согласно SIL3 | < 2,00E-05 | |
| — Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 | < 1,00E-09 1/h | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -40 °C; = Tмин (вкл. конденсацию / мороз) | |
| горизонтальный настенный монтаж, макс. | 60 °C; = Tмакс; +70°C с модулями Spacing Module (6AG1193-6BN00-7BA0) или запроектированными пустыми слотами слева и справа от модуля | |
| вертикальный настенный монтаж, мин. | -40 °C; = Tмин | |
| вертикальный настенный монтаж, макс. | 50 °C; = Tмакс | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 4 000 m; ограничения по высоте над уровнем моря > 2.000 м, см. системный справочник для ET 200SP | |
| Относительная влажность воздуха | ||
| при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение | |
| Устойчивость | ||
| — Устойчивость к воздействию стандартных смазочно-охлаждающих материалов | Да; включая капли дизельного топлива и масла в воздухе | |
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |
| — к механическим окружающим воздействиям согласно EN 60721-3-3 | Да; Класс 3M8 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы) | |
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |
| — к механическим окружающим воздействиям согласно EN 60721-3-6 | Да; Класс 6M4 при использовании монтажного комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0) | |
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |
| Конформное покрытие | ||
| Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |
| Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |
| Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |
| Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |
| Размеры | Ширина | 15 mm |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | Масса, прибл. | 29 g |
Характеристики 6AG1136-6BA01-2CA0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6AG1136-6BA01-2CA0 Siemens - SIPLUS ET 200SP, модуль безопасных входов F-DI 4/8x24 В DC HF на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
