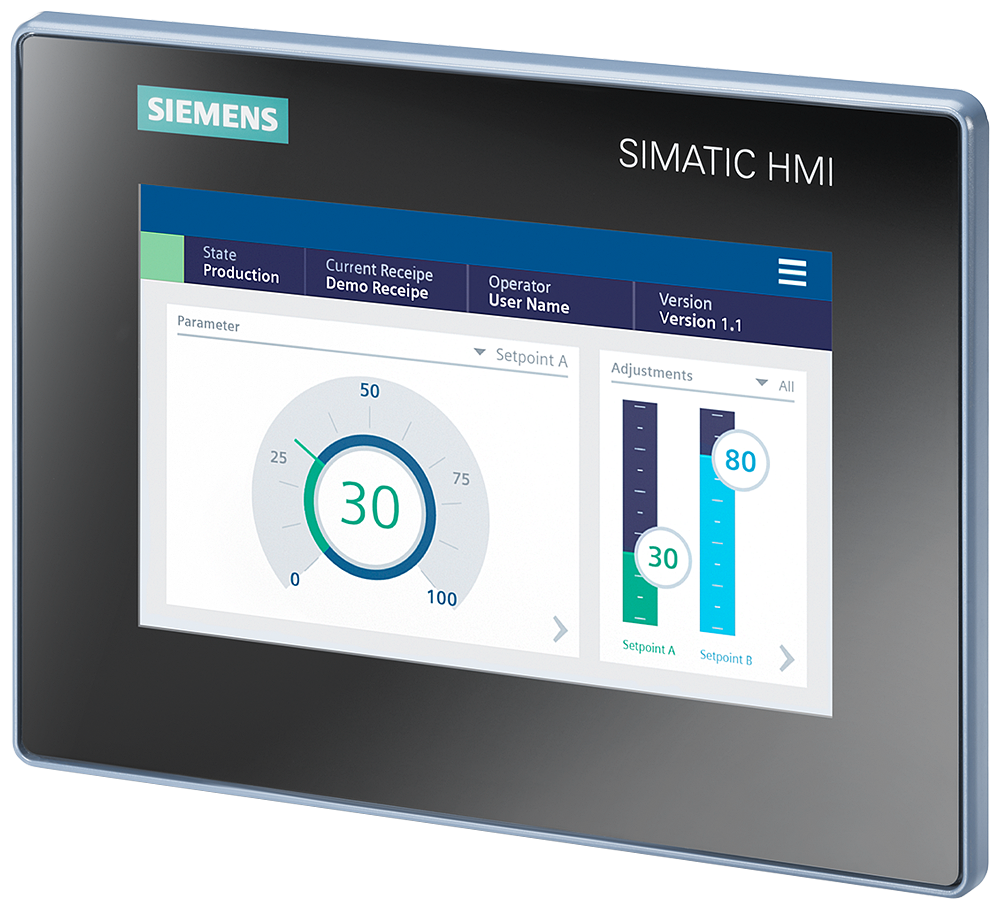

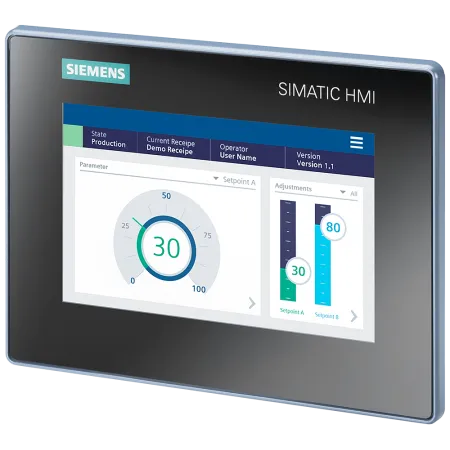

Описание 6AV2123-3GB32-0AW0
| Общая информация | Обозначение типа продукта | MTP700 Unified Basic |
|---|---|---|
| Дисплей | Модель дисплея | TFT |
| Диагональ экрана | 7 in | |
| Ширина дисплея | 152,4 mm | |
| Высота дисплея | 91,4 mm | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 800 pixel | |
| Вертикальное разрешение | 480 pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ℃) | 20 000 h; при 25°C | |
| Фоновая подсветка с регулируемой яркостью | Да; 10 ... 100 % | |
| Элементы управления | Клавиатура | |
| Цифровая клавиатура | Да; Экранная клавиатура | |
| Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Исполнение в виде экрана Multitouch | Да | |
| экранная клавиатура | Да | |
| Вид конструкции/монтаж | Монтажное положение | вертикальная установка |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | Вид напряжения питания | DC |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | Потребление тока (номинальное) | 0,2 A |
| потребляемый ток (при ном. значении напряжения питания), мин. | 0,16 A | |
| потребляемый ток (при ном. значении напряжения питания), макс. | 0,51 A | |
| Макс. потребление тока | 0,69 A; при 19,2 В | |
| Импульс тока при включении I²t | 0,36 A²·s | |
| Мощность | Потребляемая активная мощность, тип. | 8,2 W |
| Процессор | Тип процессора | ARM |
| Запоминающее устройство | Флэш-память | Да |
| ОЗУ | Да | |
| Вид вывода | Звуковой сигнал | |
| Зуммер | Нет | |
| Динамики | Нет | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | Да | |
| буферные | Да; Нормальное время хранения в буфере 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | Число интерфейсов Industrial Ethernet | 1; гигабитный Ethernet (IE/PN), RJ45 |
| Число интерфейсов RS 485 | 0 | |
| Число интерфейсов RS 422 | 0 | |
| Число USB-разъемов | 2; USB 2.0 | |
| Число слотов для карты памяти SD Card | 0 | |
| Промышленный Ethernet | ||
| сеть Industrial Ethernet, светодиод состояния | 2 | |
| Число портов встроенного коммутатора | 1 | |
| Протоколы | PROFINET | Да |
| PROFINET IO | Нет | |
| IRT | Нет | |
| MPI | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Режим дублирования | ||
| — MRP | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| ЭМС | Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | IP (спереди) | IP65 |
| IP (сзади) | IP20 | |
| NEMA (спереди) | NEMA 4, NEMA 4x (в смонтированном состоянии) | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| Корпус, тип 12, спереди | Нет | |
| Стандарты, допуски, сертификаты | Маркировка CE | Да |
| маркировка UKCA | Да | |
| cULus | Да | |
| Допуск FM | Нет | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| EAC (ранее ГОСТ-Р) | Нет | |
| CCC | Нет | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 162 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 23,7 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 139 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -1,23 kg | |
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| cULus класс II раздел 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| FM класс II раздел 2 | Нет | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Нет; включено в DNV | |
| American Bureau of Shipping (ABS) | Да; в ходе выполнения | |
| Bureau Veritas (BV) | Да; в ходе выполнения | |
| Det Norske Veritas (DNV) | Да | |
| Корейский регистр судоходства (KRS) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Chinese Classification Society (CCS) | Да | |
| Окружающие условия | подходит для внутреннего применения | Да |
| подходит для наружного применения | Нет | |
| Температура окружающей среды при эксплуатации | ||
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 50 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 40 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 35 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Операционные системы | проприетарное | Да |
| Проектирование | Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| WinCC Unified Basic Engineering (TIA Portal) | Да | |
| WinCC Unified Comfort Engineering (TIA Portal) | Да | |
| WinCC Unified PC Engineering (TIA Portal) | Да | |
| Языки | Языки онлайн | |
| Число языков онлайн/языков исполнения | 32 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функциональность в среде WinCC Unified | Библиотеки | Да |
| Приложения/опции | Нет | |
| Сценарии Visual Basic | Нет | |
| JavaScript | Да | |
| Программа планирования задач | ||
| с управлением по времени | Да | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 70 | |
| Число текстов на сообщение | 10 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 2 000 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 100 | |
| Способ нумерации сообщений S7 | Да | |
| Системные сообщения HMI | Да | |
| прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) | Да | |
| Число символов в сообщении | 512 | |
| Число значений технологических параметров на одно сообщение | 10 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Нет | |
| Буфер сообщений | Да; конфигурирован как архив аварийных сообщений | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Администрирование блоков параметров (рецептур) | ||
| Число типов блоков параметров | 250 | |
| Число блоков параметров на тип блоков параметров | 250 | |
| Число записей на блок параметров | 250 | |
| Объем внутреннего ЗУ для блоков параметров | 5 Mbyte | |
| Расширяемое ЗУ для блоков параметров | Да | |
| Переменные | ||
| Число переменных на устройство | 1 000 | |
| Число переменных на одно изображение | 300 | |
| Предельные значения | Да | |
| Структуры | Да | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 300 | |
| Лицевая панель | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 600 | |
| Окно для изображений | Да | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Масштабируемая векторная графика (SVG) | Да | |
| Поля даты/времени | Да | |
| Флажок | Да | |
| Поле выбора | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| Отображение Custom Web | Нет | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 5 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Да | |
| Отображение блоков параметров | Да | |
| HTML-браузер | Да | |
| Строка | Да | |
| Ползунок | Да | |
| Индикаторы | Да | |
| Аналоговые/цифровые часы | Да | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число элементов в текстовом списке | 250 | |
| Число графических списков на проект | 100 | |
| Число элементов в графическом списке | 250 | |
| Архивирование | ||
| Число архивов на устройство | 10 | |
| Число элементов в архиве | 50 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Нет | |
| — USB-накопитель | Да | |
| — Ethernet | Нет | |
| Безопасность | ||
| Число ролей | 50 | |
| Число пользовательских лицензий | 20; V18 | |
| Число пользователей | 200 | |
| Экспорт/импорт паролей | Да | |
| централизованное администрирование пользователей | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| USB | Да | |
| Ethernet | Да | |
| с помощью внешнего носителя информации | Да | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Нет | |
| S7-300/400 | Да | |
| Число соединений S7 | 8 | |
| LOGO! | Да; не ниже WinCC Unified V20 | |
| SIMOTION | Нет | |
| OPC UA Client | Да | |
| OPC UA Server | Нет | |
| Программный контроллер/ Open Controller | Нет | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Нет | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | Периферийные устройства | Устройство для считывания штриховых кодов |
| Принтер | Нет | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |
| USB-накопитель | Да | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да | |
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да | |
| Сетевая камера | Нет | |
| Механические свойства/материалы | Материал корпуса (спереди) | |
| Пластиковый | Да | |
| Размеры | Ширина лицевой панели корпуса | 214 mm |
| Высота лицевой панели корпуса | 158 mm | |
| Монтажный вырез, ширина | 197 mm | |
| Монтажный вырез, высота | 141 mm | |
| Монтажная глубина | 36 mm | |
| Массы | Масса (без упаковки) | 0,85 kg |
| масса (с упаковкой) | 1,1 kg | |
Характеристики 6AV2123-3GB32-0AW0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6AV2123-3GB32-0AW0 Siemens - SIMATIC HMI MTP700, Unified Basic панель, сенсорное управление на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Наличие в магазинах
Магазин и адрес
Режим работы
Телефон
Доступность
Склад Алматы
г. Алматы, ул. Казыбаева, 3/3, пом. 11
Пн.-Пт. 10:00-17:00
+7(776)990-55-56
Под заказ: 30-40 дней
Отзывы
Отзывы не найдены
