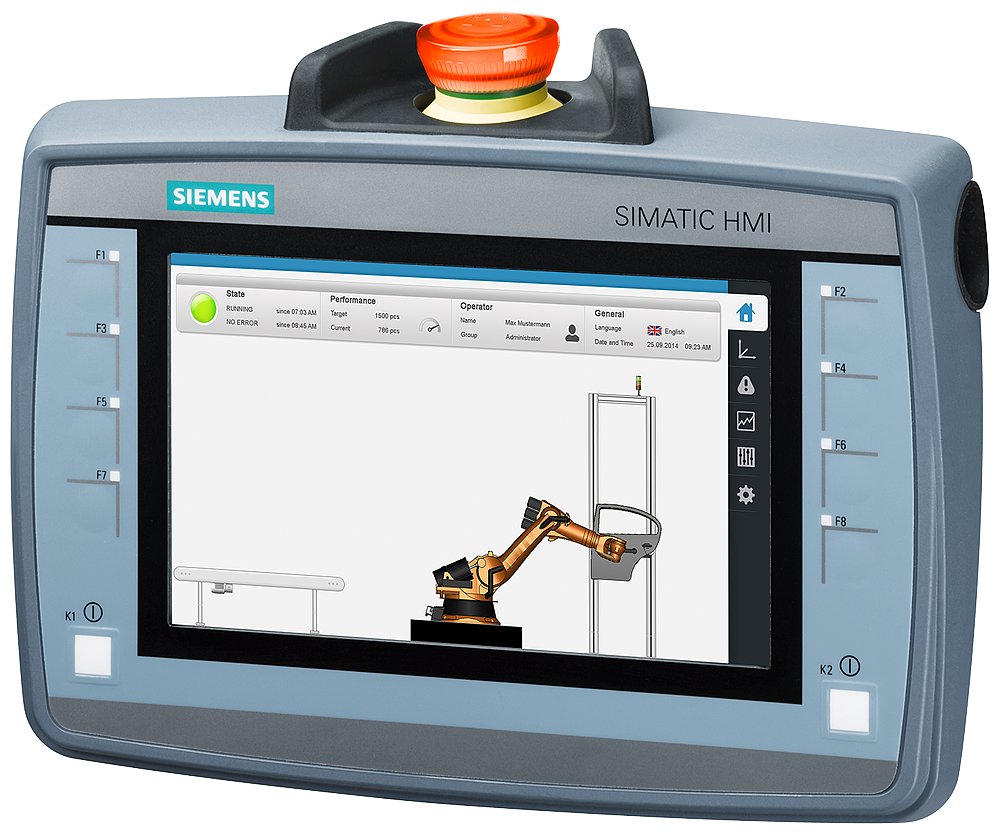

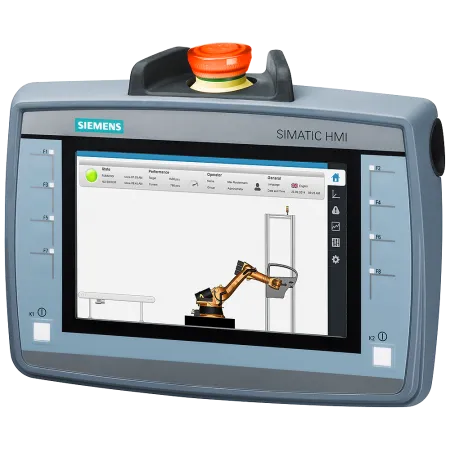

6AV2125-2GB23-0AX0 Siemens - Мобильная панель SIMATIC HMI KTP700F Mobile, TFT 7″, 800x480
₸2 020 777
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6AV2125-2GB23-0AX0
| Общая информация | Обозначение типа продукта | KTP700F Mobile |
|---|---|---|
| Дисплей | Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка |
| Диагональ экрана | 7 in | |
| цветной дисплей | Да | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 800 pixel | |
| Вертикальное разрешение | 480 pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ℃) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |
| Элементы управления | Клавиатура | |
| Функциональные клавиши | ||
| — Число функциональных клавиш | 8 | |
| — Число функциональных клавиш со светодиодами | 8 | |
| Клавиши со светодиодами | Да | |
| Цифровая клавиатура | Да; Экранная клавиатура | |
| Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Исполнение в виде экрана Multitouch | Нет | |
| Специальные элементы управления | ||
| Клавиша останова (с принудительной блокировкой) | Да | |
| Клавиша аварийного останова (с подсветкой и принудительной блокировкой) | Да | |
| Переключатель сигнала разрешения (3-ступенчатый) | Да | |
| Замковый выключатель | Да | |
| Нажимной выключатель с подсветкой | Да | |
| Камера | ||
| Встроенная камера | Нет | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 8 | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 8 | |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 32 | |
| Напряжение питания | Вид напряжения питания | DC |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | Потребление тока (номинальное) | 350 mA |
| Импульс тока при включении I²t | 0,135 A²·s | |
| Мощность | Потребляемая активная мощность, тип. | 8,5 W |
| Процессор | Тип процессора | ARM |
| Запоминающее устройство | Флэш-память | Да |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 12 Mbyte | |
| Вид вывода | Светодиодный индикатор питания | Нет |
| Светодиодный индикатор безопасного состояния | Нет | |
| Светодиодный индикатор передачи данных | Нет | |
| Светодиодный индикатор батареи | Нет | |
| Вибрация | Нет | |
| Время | Часы | |
| Аппаратные часы (часы реального времени) | Да | |
| буферные | Да | |
| синхронизируемые | Да | |
| Интерфейсы | Число интерфейсов Industrial Ethernet | 1 |
| Число разъемов PROFINET | 1 | |
| Число интерфейсов RS 485 | 0 | |
| Число интерфейсов RS 422 | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число USB-разъемов | 1; USB 2.0 | |
| Число разъемов беспроводного интернета | 0 | |
| Число слотов для карты памяти SD Card | 1 | |
| Протоколы | PROFINET | Да |
| PROFINET IO | Да | |
| PROFIsafe | Да | |
| PROFIBUS | Нет | |
| EtherNet/IP | Да | |
| MPI | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | Да | |
| HTML | Да | |
| XML | Нет | |
| CSS | Да | |
| Active X | Нет | |
| JavaScript | Да | |
| Java VM | Нет | |
| Режим дублирования | ||
| — MRP | Да | |
| Другие протоколы | ||
| MODBUS | Да | |
| другие системы шин | Нет | |
| Функции связи | Беспроводное соединение | |
| поддерживаемые стандарты | ||
| — согласно IEEE 802.11 | Нет | |
| — Bluetooth | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностика | |
| Считываемая диагностическая информация | Да | |
| ЭМС | Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | IP65 (полностью) | Да |
| Стандарты, допуски, сертификаты | Маркировка CE | Да |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| применяется для функций обеспечения безопасности | Да | |
| Допуск для судостроения | Да | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 157 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 45 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 114 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -1,55 kg | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно ISO 13849-1 | PLe | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Корейский регистр судоходства (KRS) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Chinese Classification Society (CCS) | Да | |
| Окружающие условия | Свободное падение | |
| Макс. высота свободного падения | 1,2 m | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 % | |
| Операционные системы | предустановленная операционная система | |
| Windows CE | Да | |
| Проектирование | Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Языки | Языки онлайн | |
| Число языков онлайн/языков исполнения | 32 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | Библиотеки | Да |
| Приложения/опции | ||
| Интернет-браузер: | Да | |
| Word Viewer | Нет | |
| Excel Viewer | Нет | |
| PDF Viewer | Да | |
| Media Player | Нет | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Да | |
| Сценарии Visual Basic | Да | |
| Программа планирования задач | ||
| с управлением по времени | Да | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 500 | |
| Многопользовательский проект | ||
| Число проектов (внутр.) | 0 | |
| Число проектов (внеш.) | 0 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 4 000 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 200 | |
| Способ нумерации сообщений S7 | Да | |
| Системные сообщения HMI | Да | |
| прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) | Да | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 1 024 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 300 | |
| Наборов данных на рецептуру | 500 | |
| Элементов на один набор данных | 1 000 | |
| Размер внутренней памяти рецептур | 2 Mbyte | |
| Память рецептур с возможностью расширения | Да | |
| Переменные | ||
| Число переменных на устройство | 2 048 | |
| Число переменных на одно изображение | 400 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 400 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 20 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Да | |
| Индикация Sm@rtClient | Да | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Да | |
| Индикация диагностики системы | Да | |
| Media Player | Нет | |
| Строка | Да | |
| Ползунок | Да | |
| Индикаторы | Да | |
| Аналоговые/цифровые часы | Да | |
| Списки | ||
| Число текстовых списков на проект | 500 | |
| Число элементов в текстовом списке | 500 | |
| Число графических списков на проект | 500 | |
| Число элементов в графическом списке | 500 | |
| Архивирование | ||
| Число архивов на устройство | 50 | |
| Число элементов в архиве | 20 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Да | |
| — USB-накопитель | Да | |
| — Ethernet | Да | |
| Формат хранения данных | ||
| — CSV | Да | |
| — TXT | Нет | |
| — RDB | Да | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Да | |
| SIMATIC Logon | Да | |
| Протоколирование через принтер | ||
| Сообщения | Да | |
| Отчет (протокол смены) | Да | |
| Печатная копия | Нет | |
| Электронная печать в файл | Нет | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Нет | |
| USB | Нет | |
| Ethernet | Да | |
| Беспроводной интернет | Нет | |
| с помощью внешнего носителя информации | Да; Резервирование/восстановление | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да; WinAC RTX | |
| SINUMERIK | Да; без NC-канала | |
| SIMOTION | Да | |
| Allen Bradley (EtherNet/IP) | Да | |
| Allen Bradley (DF1) | Нет | |
| Mitsubishi (MC TCP/IP) | Да | |
| Mitsubishi (FX) | Нет | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Нет | |
| Modicon (Modbus TCP/IP) | Да | |
| Modicon (Modbus RTU) | Нет | |
| OPC UA Client | Да | |
| OPC UA Server | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | Принтер | Да |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да | |
| USB-накопитель | Да | |
| Сетевая камера | Да | |
| Возможность загрузки дополнительных программных компонентов | Да; Опции SIMATIC | |
| Механические свойства/материалы | Материал корпуса (спереди) | |
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Массы | Масса (без упаковки) | 1,3 kg |
| масса (с упаковкой) | 1,4 kg | |
Характеристики 6AV2125-2GB23-0AX0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6AV2125-2GB23-0AX0 Siemens - Мобильная панель SIMATIC HMI KTP700F Mobile, TFT 7″, 800x480 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Отзывы
Отзывы не найдены
