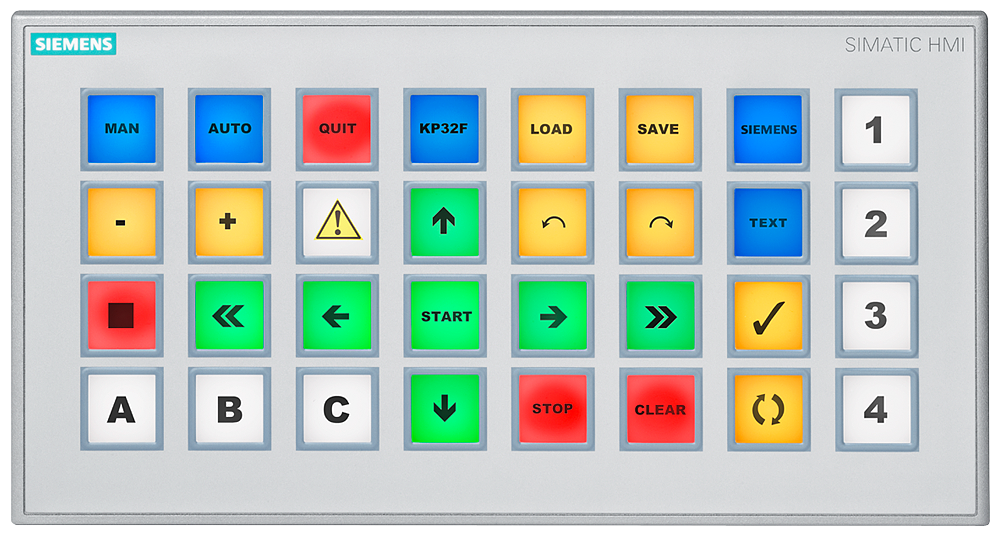

Описание 6AV3688-3EH47-0AX0
| Общая информация | Обозначение типа продукта | KP32F PN |
|---|---|---|
| Элементы управления | с параметрируемыми клавишами | Да |
| Клавиатура | ||
| Мембранная клавиатура | ||
| — Свободно подписываемые мембранные клавиши | Да | |
| Функциональные клавиши | ||
| — Число функциональных клавиш | 32 | |
| Короткоходовые клавиши | ||
| — Число короткоходовых клавиш | 32 | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | 8; Яркость регулируется | |
| Число цветовых режимов светодиодов | 5; красный, зеленый, синий, желтый, белый | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | 32 | |
| Вид конструкции/монтаж | Вид крепления | Монтажный зажим |
| Монтажное положение | вертикальная установка | |
| Монтаж на стойке | Нет | |
| Монтаж спереди | Да | |
| Монтаж на шины | Нет | |
| Настенный/непосредственный монтаж | Нет | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 30°; вперед/назад | |
| Число мест монтажа для командных и сигнальных устройств | 0 | |
| Напряжение питания | Вид напряжения питания | DC |
| Номинальное значение (пост. ток) | 24 V; 24 В прошлифовано в штекере, извлечение без прерывания | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | Потребление тока (номинальное) | 1 A |
| Цифровые входы | Число входов | 32; Всего входов и выходов не более 32 и 2 x SIL 2 или 4 x SIL 3 |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Цифровые выводы | Вид выходов | 16; Сумма входов и выходов не более 32 |
| Защита от короткого замыкания | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 100 mA | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V; равнопотенциальный | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 100 mA | |
| Макс. суммарный ток на узел | 800 mA | |
| Интерфейсы | Число интерфейсов Industrial Ethernet | 2; для построения линий и контуров без внеш. коммутатора |
| Число разъемов PROFINET | 2; включая коммутатор | |
| Промышленный Ethernet | ||
| сеть Industrial Ethernet, светодиод состояния | 2; на порт | |
| Число портов встроенного коммутатора | 2; на порт | |
| Протоколы | PROFINET | Да; включая Shared Device, ПЛК производства сторонних компаний |
| PROFINET IO | Да | |
| PROFINET CBA | Да | |
| IRT | Нет | |
| PROFIsafe | Да; 2x SIL 3 (два канала) или 4x SIL 2 (один канал) датчик аварийного останова | |
| PROFIBUS | Нет | |
| EtherNet/IP | Нет | |
| MPI | Нет | |
| Интерфейс AS-Interface | Нет | |
| EIB/KNX | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| Режим дублирования | ||
| — MRP | Да | |
| Другие протоколы | ||
| AS-Interface Safety at Work | Нет | |
| CAN | Нет | |
| Data-Highway | Нет | |
| DeviceNet | Нет | |
| DeviceNet Safety | Нет | |
| Foundation Fieldbus | Нет | |
| INTERBUS | Нет | |
| INTERBUS-Safety | Нет | |
| Локальная управляющая сеть (LON) | Нет | |
| MODBUS | Нет | |
| SafetyBUS p | Нет | |
| SERCOS | Нет | |
| SUCOnet | Нет | |
| другие системы шин | Нет | |
| Функции испытания и ввода в эксплуатацию | Испытание осветительного оборудования | Да; при включении |
| Испытание кнопок и сигнальных ламп | Да; Автоматически при включении | |
| ЭМС | Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений A, для применения в промышленных районах | Да; Группа 1, измерено на расстоянии 10 м | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | IP (спереди) | IP65 |
| IP (сзади) | IP20 | |
| NEMA (спереди) | ||
| Корпус, тип 4, спереди | Нет | |
| Корпус, тип 4x спереди | Да; включая NEMA12 | |
| Стандарты, допуски, сертификаты | Маркировка CE | Да |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| EAC (ранее ГОСТ-Р) | Да | |
| CCC | Нет; не требуется | |
| применяется для функций обеспечения безопасности | Да | |
| Воздействие на окружающую среду | ||
| экологическая декларация изделия | Да | |
| — потенциал парникового эффекта (общий) [экв. CO2] | 113 kg | |
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 38,5 kg | |
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 82,3 kg | |
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | -8,27 kg | |
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Нет | |
| American Bureau of Shipping (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Lloyds Register of Shipping (LRS) | Нет | |
| Nippon Kaiji Kyokai (Class NK) | Нет | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 55 °C | |
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 55 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 45 °C | |
| — при вертикальном настенном монтаже, мин. | 0 °C | |
| — при вертикальном настенном монтаже, макс. | 55 °C | |
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 95 %; без конденсации | |
| Проектирование | Программное обеспечение для проектирования | |
| STEP 7 Basic (TIA Portal) | Да | |
| STEP 7 Professional (TIA Portal) | Да | |
| Функции WinCC (TIA Portal) | Интерфейс с технологическим оборудованием | |
| S7-1200 | Да; с ET 200pro CPU и ET 200S CPU | |
| S7-1500 | Да | |
| S7-200 | Нет | |
| S7-300/400 | Да; с функциональным ЦП: не ниже STEP 7 V11 SP1 и Safety V11 (или выше), без функционального ЦП: STEP 7 или не ниже SIMATIC STEP 7 Basic V11 (или выше) | |
| LOGO! | Нет | |
| WinAC | Да | |
| SINUMERIK | Нет | |
| SIMOTION | Нет | |
| Allen Bradley (EtherNet/IP) | Нет | |
| Allen Bradley (DF1) | Нет | |
| Mitsubishi (MC TCP/IP) | Нет | |
| Mitsubishi (FX) | Нет | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Нет | |
| Modicon (Modbus TCP/IP) | Нет | |
| Modicon (Modbus RTU) | Нет | |
| Механические свойства/материалы | Материал корпуса (спереди) | |
| Пластиковый | Нет | |
| Алюминиевый | Да | |
| Высококачественная сталь | Нет | |
| Срок службы | ||
| Короткоходовые клавиши (в циклах коммутации) | 1 500 000 | |
| Светодиоды (продолжительность включения) | 100 % | |
| Размеры | Ширина лицевой панели корпуса | 295 mm |
| Высота лицевой панели корпуса | 155 mm | |
| Монтажный вырез, ширина | 277 mm; Макс. толщина монтажной панели 2 - 6 мм | |
| Монтажный вырез, высота | 137 mm | |
| Монтажная глубина | 37 mm; включая перекрестный штекер SIMATIC Ethernet | |
| Массы | Масса (без упаковки) | 1 220 g |
