Обзор

SIMATIC HMI Key Panel KP8 PN/KP8F PN

Кнопочные панели The KP8 PN и KP8F PN Key являются инновационными наследниками панелей PP7 Push Button Panel
Доступны следующие две версии:
- версия PROFINET
- версия PROFINET Failsafe каждая с 8-ю большими кнопками с подсветкой
Высокая гибкость применения при минимальных размерах по приемлемой цене
Сзади стандартно доступны 8 интерфейсов I/O. Эти интерфейсы I/O могут использоваться для дополнительных элементов управления.

Особенности

Организация управление машиной редко возможно без применения таких аппаратных элементов как кнопки аварийного выключения, лампы индикации или кнопочные выключатели. Доступны модули расширения для интеграции таких элементов. Они монтируются по сторонам PRO устройства. Новые панели SIMATIC HMI Key делают интеграцию клавиш и ламп индикации в одном корпусе. Элементы управления не должны в таком случае подключаться индивидуально, вместо этого панель управления подключается по сети PROFINET. Каждый модуль расширения может содержать до двух KP8 PN или KP8F PN. При этом доступны для индикации 5-ти цветные светодиоды управляемые по сети PROFINET. Конечно можно подсоединить дополнительные элементы управления такие как кнопки аварийного останова и кнопочные переключатели на задней стороне этих кнопочных панелей.

Комбинация устройства SIMATIC HMI PRO и кнопочных панелей KP8 PN, KP8F PN дает следующие преимущества:

Не требуется шкаф управления
Нет необходимости в длинных кабелях
Оптимальный для работы дизайн

Область применения

Безопасность

Имеется панель SIMATIC HMI KP8F PN как версия для использования системах противоаварийной защиты. Эта панель также имеет два входа для автоматики безопасности, и использование одного канала соответствует требованиям стандарта безопасности SIL 2, с двумя каналами - SIL 3 и поэтому в зависимости от требуемого уровня безопасности одна или две кнопки эскстренного выключения могут быть подсоединены. Используя функциональность PROFINET Shared Device, панель может быть подсоединена одновременно к двум контроллерам.

Пустая панель

Пустая передня панель доступна как аксессуар. Она выглядит также как SIMATIC HMI Key панель и может беспроблемно добавлена к встроенным панелям KP8 PN или KP8F PN. Пустая панель - это чисто механическое устройство без электроники и может использоваться для установки механических выключателей и кнопок аварийного отключения. Панель имеет на поверхности перфорированные места для организации до 4 стандартных отверстий диаметром 22.5 мм для установки таких элементов без дополнительных инструментов.

Использование в устройствах HMI PRO

Оба варианта панелей идеально подходят для использования с устройствами SIMATIC HMI PRO с полной защитой IP65 потому что они могут быть установлены в соответствующие модули расширения.

Дизайн

SIMATIC HMI KP8 PN/KP8F PN

В виде SIMATIC HMI KP8 PN и KP8F PN, Siemens предлагает две новые клавишные панели с восемью большими, легко управляемыми кнопками. Устройства поставляются собранными и готовыми к установке, так что время для подключения такое же как для других панелей SIMATIC.

Типичной областью применения клавишных панелей являются приложения с детерминированной передачей комманд оператора. Для оптимально дружественного использования, кнопки сконструированы с небольшим усилием при нажатии на них и все они свободно программируемые для использования. Дополнительно цвет светодиодов в кнопках может изменяться под управлением программы контроллера. Конфигуриремые цвета (белый, зеленый, красный, желтый, голубой) повышают возможности информирования пользователя и имея хорошую яркость заметны даже при повышенной яркости. Все кнопки могут быть индивидуально помечены и адаптированы для приложения посредством двух полосок-этикеток на каждую кнопку. Связь с системой управления осуществляется по сети PROFINET. Встроенный 2-портовый свич PROFINET дает возможность соединять панели по линейной технологии без дополнительного оборудования.

Панели KP8 PN и KP8F PN имеют дополнительно 8 входов/выходов встроенных на задней стороне панели, посредством которых могут быть подсоединены физические кнопки. В отличии от встроенных кнопок для подсоединения этих кнопок нужны провода.

8 больших подсвечиваемых кнопок с хорошей эргономикой позволяющей работать даже в перчатках и поэтому применимые для работы в сложных промышленных условиях
Простое описание кнопок благодаря вставляемым полоскам с надписью

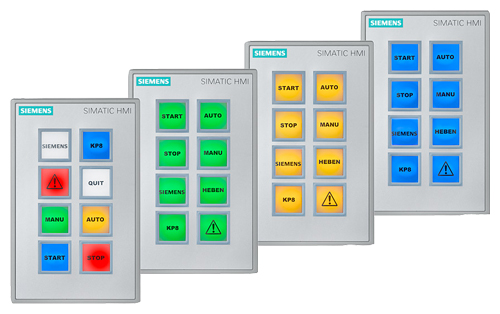

Встроенные многоцветные светодиоды со свободным выбором цвета (белый, зеленый, красный, желтый, голубой) каждой кнопки для индикации состояния оборудования
8 входов/выходов на задней стороне панели
2 интерфейса RJ45 с встроенным свичем --> не нужны затраты на интеграцию в сеть
Подсоединение питания 24 В пост. тока может быть осуществлено последовательно
Встроенная система диагностики
F версия предлагает опцию для подключения сзади к панели кнопки аварийного останова в соответствии с SIL3
Дизайн пустой панели для легкого монтажа управляющих элементов диаметром 22.5 мм
Поддержка технологии PROFINET Shared Device (KP8F PN)
MRP (Medium Redundancy Protocol)
Одна или две кнопки аварийного останова (в зависимости от требуемого уровня безопасности SIL 2 или 3 ) могут быть подсоединены к панели KP8F.
Совместимость с устройствами SIMATIC HMI PRO

Технические данные

Article number	6AV3688-3AY36-0AX0	6AV2127-1AB00-0LX1
	SIMATIC HMI KP8 PN	SIMATIC HMI KP8 PN LX 6mm
General information
Product type designation	KP8 PN	Key Panel KP8 PN LX (1 ... 6 mm)
Control elements
With parameterizable keys	Yes	Yes
Keyboard
● Membrane keyboard
— user-definable label membrane keys	Yes	No; possible via adjacent display
● Function keys		with L-pattern at key edge
— Number of function keys	8	8; 19 x 19 mm per button
● Short-stroke keys
— Number of short-stroke keys	8	8
Expansions for operator control of the process
● DP direct LEDs (LEDs as S7 output I/O)	8; Adjustable brightness	8; Adjustable brightness
● Number of color modes for LED	5; red, green, blue, yellow, white	5; red, green, blue, yellow, white
● Direct keys (keys as S7 input I/O)	8	8
Installation type/mounting
Mounting type	Clamp terminals	clamp fastening with additional mounting clips
Mounting position	vertical	Horizontal, vertical
Rack mounting	No	No
Front mounting	Yes; Compatible with Extension Units dimensions	Yes; mounting clip - Torx T20 tighten to 0.2 Nm; enclosure - Torx T10 tighten to 0.2 Nm
Rail mounting	No	No
Wall mounting/direct mounting	No	No
Mounting in portrait format possible	Yes	Yes
Mounting in landscape format possible	Yes	Yes
maximum permissible angle of inclination without external ventilation	30°; To the front/rear	30°; To the front/rear
Number of slots for command devices and signaling units	0	0
Supply voltage
Type of supply voltage	DC	DC
Rated value (DC)	24 V; 24 V looped through at connector, no interruption on pulling	24 V; 24 V can be looped through connector, interrupted when pulled
permissible range, lower limit (DC)	20.4 V	20.4 V
permissible range, upper limit (DC)	28.8 V	28.8 V
Input current
Current consumption (rated value)	0.3 A	0.3 A
Digital inputs
Number of digital inputs	8; Max. 8 inputs and outputs (total)	8; Max. 8 inputs and outputs (total)
Input voltage
● Rated value (DC)	24 V	24 V
Digital outputs
Number of digital outputs	8; Max. 8 inputs and outputs (total)	8; Max. 8 inputs and outputs (total)
Short-circuit protection	Yes	Yes
Switching capacity of the outputs
● with resistive load, max.	100 mA	100 mA
Output voltage
● Rated value (DC)	24 V; Non-isolated	24 V; Non-isolated
Total current of the outputs
● Current per channel, max.	100 mA	100 mA
● Current per group, max.	800 mA	800 mA
Interfaces
Number of industrial Ethernet interfaces	2; For the construction of lines and rings without external switch	2; For the construction of lines and rings without external switch
Number of PROFINET interfaces	2; Incl. switch	2; Incl. switch
Industrial Ethernet
● Industrial Ethernet status LED	2; Per port	2; Per port
● Number of ports of the integrated switch	2; Per port	2; Per port
Protocols
PROFINET	Yes; also 3rd party PLC	Yes; also 3rd party PLC
Supports protocol for PROFINET IO	Yes	Yes
PROFINET CBA	No	No
IRT	Yes	Yes
PROFIsafe	No	No
PROFIBUS	No	No
EtherNet/IP	No	No
MPI	No	No
AS-Interface	No	No
EIB/KNX	No	No
Protocols (Ethernet)
● TCP/IP	No	No
Redundancy mode
Media redundancy
— MRP	Yes	Yes
Further protocols
● AS-Interface Safety at Work	No	No
● CAN	No	No
● Data-Highway	No	No
● DeviceNet	No	No
● DeviceNet Safety	No	No
● Foundation Fieldbus	No	No
● INTERBUS	No	No
● INTERBUS-Safety	No	No
● Local Operating Network	No	No
● MODBUS	No	No
● SafetyBUS p	No	No
● SERCOS	No	No
● SUCOnet	No	No
● other bus systems	No	No
Test commissioning functions
Illuminant test	Yes; During switch on	Yes; During switch on
Key and signal lamp test	Yes; automatically when switching on	Yes; automatically when switching on
EMC
Emission of radio interference acc. to EN 55 011
● Limit class A, for use in industrial areas	Yes; Group 1, measured at a distance of 10 m	Yes; Group 1, measured at a distance of 10 m
● Limit class B, for use in residential areas	No	No
Degree and class of protection
IP (at the front)	IP65	IP64
IP (rear)	IP20	IP20
NEMA (front)
● Enclosure Type 4 at the front	No	No
● Enclosure Type 4x at the front	Yes; Incl. NEMA12	No
● Enclosure Type 12 at the front		No
Standards, approvals, certificates
CE mark	Yes	Yes
CSA approval		No
UL approval		No
cULus	Yes	No
FM approval		No
RCM (formerly C-TICK)	Yes	No
KC approval	Yes	No
EAC (formerly Gost-R)		No
CCC		No; not necessary
Suitable for safety functions	No	No
Marine approval		No
Use in hazardous areas
● ATEX Zone 2	Yes	No
● ATEX Zone 22	Yes	No
● cULus Class I Zone 1	No	No
● cULus Class I Zone 2, Division 2	Yes	No
● FM Class I Division 2	Yes	No
Marine approval
● Germanischer Lloyd (GL)	No	No
● American Bureau of Shipping (ABS)	No	No
● Bureau Veritas (BV)	No	No
● Det Norske Veritas (DNV)	No	No
● Lloyds Register of Shipping (LRS)	No	No
● Nippon Kaiji Kyokai (Class NK)	No	No
● Polski Rejestr Statkow (PRS)	No	No
Ambient conditions
Ambient temperature during operation
● min.	0 °C	0 °C
● max.	55 °C	60 °C
Operation (vertical installation)
— For vertical installation, min.	0 °C	0 °C
— For vertical installation, max.	55 °C	60 °C
Operation (max. tilt angle)
— At maximum tilt angle, min.	0 °C	0 °C
— At maximum tilt angle, max.	45 °C	60 °C
Operation (vertical installation, portrait format)
— For vertical installation, min.	0 °C	0 °C
— For vertical installation, max.	55 °C	60 °C
Operation (max. tilt angle, portrait format)
— At maximum tilt angle, min.	0 °C	0 °C
— At maximum tilt angle, max.	45 °C	60 °C
Ambient temperature during storage/transportation
● min.	-20 °C	-20 °C
● max.	60 °C	70 °C
Relative humidity
● Operation, max.	95 %; no condensation	95 %; no condensation
Configuration
Configuration software
● STEP 7 Basic (TIA Portal)	Yes	Yes
● STEP 7 Professional (TIA Portal)	Yes	Yes
Functionality under WinCC (TIA Portal)
Process coupling
● S7-1200	Yes; with ET 200pro CPU and ET 200S CPU	Yes; with ET 200pro CPU and ET 200S CPU
● S7-1500	Yes	Yes
● S7-200	No	No
● S7-300/400	Yes; STEP 7 or SIMATIC STEP 7 Basic V11 or higher	Yes; with F-CPU: STEP 7 V11 SP1 (or higher) and Safety V11 (or higher) or SIMATIC STEP 7 Basic V11 (or higher)
● LOGO!	No	No
● WinAC	Yes	Yes
● SINUMERIK	No	No
● SIMOTION	No	No
● Allen Bradley (EtherNet/IP)	No	No
● Allen Bradley (DF1)	No	No
● Mitsubishi (MC TCP/IP)	No	No
● Mitsubishi (FX)	No	No
● OMRON (FINS TCP)	No	No
● OMRON (Host Link)	No	No
● Modicon (Modbus TCP/IP)	No	No
● Modicon (Modbus RTU)	No	No
Mechanics/material
Enclosure material (front)		Bayblend FR3010 enclosure, Autotex F150 front membrane
● Plastic	Yes	Yes; neutral enclosure, black RAL 9005
● Aluminum	No	No
● Stainless steel	No	No
Service life
● Short-stroke keys (in switching cycles)	1 500 000	1 500 000
● LEDs (ON period)	100 %	100 %

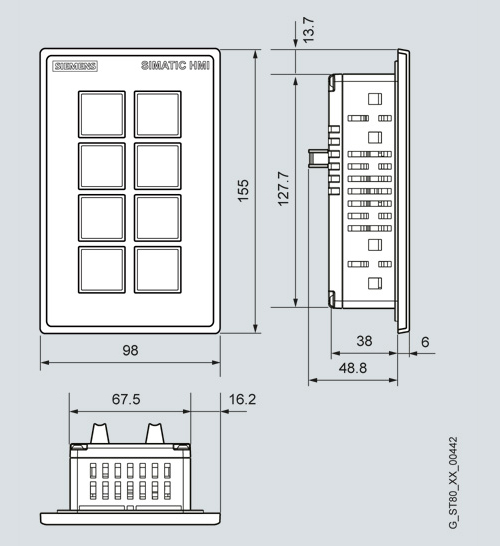

Dimensions
Width of the housing front	98 mm	40.7 mm
Height of housing front	155 mm	252.4 mm
Mounting cutout, width	67.7 mm; Max. thickness of mounting plate 2 - 6 mm	24 mm; tolerances +0.5 mm, not including connection plug (depending on connector type)
Mounting cutout, height	129.7 mm	244 mm; tolerances +0.5 mm, not including connection plug (depending on connector type)
mounting depth	49 mm; Incl. angled SIMATIC Ethernet connector	68.15 mm; mounting plate thickness max. 1 ... 6 mm
Weights
Weight (without packaging)	270 g	297 g
Weight (with packaging)		475 g; incl. 1x 12-pole connector and 6x mounting clips
Other
Merchandise		Yes; KS28603
Manufacturer name		GETT Gerätetechnik GmbH
Manufacturer's address		Mittlerer Ring 1, 08233 Treuen (Vogtland), Germany
Note:		Key Panel must be configured as 6AV3688-3AY36-0AX0 Key Panel, compatible with 6AV2127-1AB00-0LX0

Article number		6AV3688-3AF37-0AX0
		SIMATIC HMI KP8F PN
General information
Product type designation		KP8F PN
Control elements
With parameterizable keys		Yes
Keyboard
● Membrane keyboard
— user-definable label membrane keys		Yes
● Function keys
— Number of function keys		8
● Short-stroke keys
— Number of short-stroke keys		8
Expansions for operator control of the process
● DP direct LEDs (LEDs as S7 output I/O)		8; Adjustable brightness
● Number of color modes for LED		5; red, green, blue, yellow, white
● Direct keys (keys as S7 input I/O)		8
Installation type/mounting
Mounting type		Mounting clip
Mounting position		vertical
Rack mounting		No
Front mounting		Yes; Compatible with Extension Units dimensions
Rail mounting		No
Wall mounting/direct mounting		No
Mounting in portrait format possible		Yes
Mounting in landscape format possible		Yes
maximum permissible angle of inclination without external ventilation		30°; To the front/rear
Number of slots for command devices and signaling units		0
Supply voltage
Type of supply voltage		DC
Rated value (DC)		24 V; 24 V can be looped through connector, interrupted when pulled
permissible range, lower limit (DC)		20.4 V
permissible range, upper limit (DC)		28.8 V
Input current
Current consumption (rated value)		0.3 A
Digital inputs
Number of digital inputs		8; total inputs and outputs max. 8 and 2x SIL 2 or 1x SIL 3
Input voltage
● Rated value (DC)		24 V
Digital outputs
Number of digital outputs		8; Max. 8 inputs and outputs (total)
Short-circuit protection		Yes
Switching capacity of the outputs
● with resistive load, max.		100 mA
Output voltage
● Rated value (DC)		24 V; Non-isolated
Total current of the outputs
● Current per channel, max.		100 mA
● Current per group, max.		800 mA
Interfaces
Number of industrial Ethernet interfaces		2; For the construction of lines and rings without external switch
Number of PROFINET interfaces		2; Incl. switch
Industrial Ethernet
● Industrial Ethernet status LED		2; Per port
● Number of ports of the integrated switch		2; Per port
Protocols
PROFINET		Yes; also 3rd party PLC
Supports protocol for PROFINET IO		Yes
PROFINET CBA		No
IRT		Yes
PROFIsafe		Yes; 1x SIL 3 (two-channel) or 2x SIL 2 (single-channel) emergency stop sensors
PROFIBUS		No
EtherNet/IP		No
MPI		No
AS-Interface		No
EIB/KNX		No
Protocols (Ethernet)
● TCP/IP		No
Redundancy mode
Media redundancy
— MRP		Yes
Further protocols
● AS-Interface Safety at Work		No
● CAN		No
● Data-Highway		No
● DeviceNet		No
● DeviceNet Safety		No
● Foundation Fieldbus		No
● INTERBUS		No
● INTERBUS-Safety		No
● Local Operating Network		No
● MODBUS		No
● SafetyBUS p		No
● SERCOS		No
● SUCOnet		No
● other bus systems		No
Test commissioning functions
Illuminant test		Yes; During switch on
Key and signal lamp test		Yes; automatically when switching on
EMC
Emission of radio interference acc. to EN 55 011
● Limit class A, for use in industrial areas		Yes; Group 1, measured at a distance of 10 m
● Limit class B, for use in residential areas		No
Degree and class of protection
IP (at the front)		IP65
IP (rear)		IP20
NEMA (front)
● Enclosure Type 4 at the front		No
● Enclosure Type 4x at the front		Yes; Incl. NEMA12
Standards, approvals, certificates
CE mark		Yes
cULus		Yes
RCM (formerly C-TICK)		Yes
KC approval		Yes
EAC (formerly Gost-R)		Yes
CCC		No; not necessary
Suitable for safety functions		Yes
Use in hazardous areas
● ATEX Zone 2		Yes
● ATEX Zone 22		Yes
● cULus Class I Zone 1		No
● cULus Class I Zone 2, Division 2		Yes
● FM Class I Division 2		Yes
Marine approval
● Germanischer Lloyd (GL)		No
● American Bureau of Shipping (ABS)		No
● Bureau Veritas (BV)		No
● Det Norske Veritas (DNV)		No
● Lloyds Register of Shipping (LRS)		No
● Nippon Kaiji Kyokai (Class NK)		No
● Polski Rejestr Statkow (PRS)		No
Ambient conditions
Ambient temperature during operation
● min.		0 °C
● max.		55 °C
Operation (vertical installation)
— For vertical installation, min.		0 °C
— For vertical installation, max.		55 °C
Operation (max. tilt angle)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Operation (vertical installation, portrait format)
— For vertical installation, min.		0 °C
— For vertical installation, max.		55 °C
Operation (max. tilt angle, portrait format)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Ambient temperature during storage/transportation
● min.		-20 °C
● max.		60 °C
Relative humidity
● Operation, max.		95 %; no condensation
Configuration
Configuration software
● STEP 7 Basic (TIA Portal)		Yes
● STEP 7 Professional (TIA Portal)		Yes
Functionality under WinCC (TIA Portal)
Process coupling
● S7-1200		Yes; with ET 200pro CPU and ET 200S CPU
● S7-1500		Yes
● S7-200		No
● S7-300/400		Yes; with F-CPU: STEP 7 V11 SP1 (or higher) and Safety V11 (or higher) or SIMATIC STEP 7 Basic V11 (or higher)
● LOGO!		No
● WinAC		Yes
● SINUMERIK		No
● SIMOTION		No
● Allen Bradley (EtherNet/IP)		No
● Allen Bradley (DF1)		No
● Mitsubishi (MC TCP/IP)		No
● Mitsubishi (FX)		No
● OMRON (FINS TCP)		No
● OMRON (Host Link)		No
● Modicon (Modbus TCP/IP)		No
● Modicon (Modbus RTU)		No
Mechanics/material
Enclosure material (front)
● Plastic		Yes
● Aluminum		No
● Stainless steel		No
Service life
● Short-stroke keys (in switching cycles)		1 500 000
● LEDs (ON period)		100 %
Dimensions
Width of the housing front		98 mm
Height of housing front		155 mm
Mounting cutout, width		67.7 mm; Max. thickness of mounting plate 2 - 6 mm
Mounting cutout, height		129.7 mm
mounting depth		49 mm; Incl. angled SIMATIC Ethernet connector
Weights
Weight (without packaging)		280 g

Article number		6AV3688-3EH47-0AX0
		SIMATIC HMI KP32F PN
General information
Product type designation		KP32F PN
Control elements
With parameterizable keys		Yes
Keyboard
● Membrane keyboard
— user-definable label membrane keys		Yes
● Function keys
— Number of function keys		32
● Short-stroke keys
— Number of short-stroke keys		32
Expansions for operator control of the process
● DP direct LEDs (LEDs as S7 output I/O)		8; Adjustable brightness
● Number of color modes for LED		5; red, green, blue, yellow, white
● Direct keys (keys as S7 input I/O)		32
Installation type/mounting
Mounting type		Mounting clip
Mounting position		vertical
Rack mounting		No
Front mounting		Yes
Rail mounting		No
Wall mounting/direct mounting		No
Mounting in portrait format possible		Yes
Mounting in landscape format possible		Yes
maximum permissible angle of inclination without external ventilation		30°; To the front/rear
Number of slots for command devices and signaling units		0
Supply voltage
Type of supply voltage		DC
Rated value (DC)		24 V; 24 V looped through at connector, no interruption on pulling
permissible range, lower limit (DC)		20.4 V
permissible range, upper limit (DC)		28.8 V
Input current
Current consumption (rated value)		1 A
Digital inputs
Number of digital inputs		32; Total inputs and outputs max. 32 and 2x SIL 2 or 4x SIL 3
Input voltage
● Rated value (DC)		24 V
Digital outputs
Number of digital outputs		16; Max. 32 inputs and outputs (total)
Short-circuit protection		Yes
Switching capacity of the outputs
● with resistive load, max.		100 mA
Output voltage
● Rated value (DC)		24 V; Non-isolated
Total current of the outputs
● Current per channel, max.		100 mA
● Current per group, max.		800 mA
Interfaces
Number of industrial Ethernet interfaces		2; For the construction of lines and rings without external switch
Number of PROFINET interfaces		2; Incl. switch
Industrial Ethernet
● Industrial Ethernet status LED		2; Per port
● Number of ports of the integrated switch		2; Per port
Protocols
PROFINET		Yes; incl. shared device, 3rd party PLC
Supports protocol for PROFINET IO		Yes
PROFINET CBA		Yes
IRT		No
PROFIsafe		Yes; 2x SIL 3 (two-channel) or 4x SIL 2 (single-channel) emergency stop sensors
PROFIBUS		No
EtherNet/IP		No
MPI		No
AS-Interface		No
EIB/KNX		No
Protocols (Ethernet)
● TCP/IP		No
Redundancy mode
Media redundancy
— MRP		Yes
Further protocols
● AS-Interface Safety at Work		No
● CAN		No
● Data-Highway		No
● DeviceNet		No
● DeviceNet Safety		No
● Foundation Fieldbus		No
● INTERBUS		No
● INTERBUS-Safety		No
● Local Operating Network		No
● MODBUS		No
● SafetyBUS p		No
● SERCOS		No
● SUCOnet		No
● other bus systems		No
Test commissioning functions
Illuminant test		Yes; During switch on
Key and signal lamp test		Yes; automatically when switching on
EMC
Emission of radio interference acc. to EN 55 011
● Limit class A, for use in industrial areas		Yes; Group 1, measured at a distance of 10 m
● Limit class B, for use in residential areas		No
Degree and class of protection
IP (at the front)		IP65
IP (rear)		IP20
NEMA (front)
● Enclosure Type 4 at the front		No
● Enclosure Type 4x at the front		Yes; Incl. NEMA12
Standards, approvals, certificates
CE mark		Yes
cULus		Yes
RCM (formerly C-TICK)		Yes
KC approval		Yes
EAC (formerly Gost-R)		Yes
CCC		No; not necessary
Suitable for safety functions		Yes
Ecological footprint
● environmental product declaration		Yes
Global warming potential
— global warming potential, (total) [CO2 eq]		113 kg
— global warming potential, (during production) [CO2 eq]		38.5 kg
— global warming potential, (during operation) [CO2 eq]		82.3 kg
— global warming potential, (after end of life cycle) [CO2 eq]		-8.27 kg
Use in hazardous areas
● ATEX Zone 2		No
● ATEX Zone 22		No
● cULus Class I Zone 1		No
● cULus Class I Zone 2, Division 2		No
● FM Class I Division 2		No
Marine approval
● Germanischer Lloyd (GL)		No
● American Bureau of Shipping (ABS)		No
● Bureau Veritas (BV)		No
● Det Norske Veritas (DNV)		No
● Lloyds Register of Shipping (LRS)		No
● Nippon Kaiji Kyokai (Class NK)		No
● Polski Rejestr Statkow (PRS)		No
Ambient conditions
Ambient temperature during operation
● min.		0 °C
● max.		55 °C
Operation (vertical installation)
— For vertical installation, min.		0 °C
— For vertical installation, max.		55 °C
Operation (max. tilt angle)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Operation (vertical installation, portrait format)
— For vertical installation, min.		0 °C
— For vertical installation, max.		55 °C
Operation (max. tilt angle, portrait format)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Ambient temperature during storage/transportation
● min.		-20 °C
● max.		60 °C
Relative humidity
● Operation, max.		95 %; no condensation
Configuration
Configuration software
● STEP 7 Basic (TIA Portal)		Yes
● STEP 7 Professional (TIA Portal)		Yes
Functionality under WinCC (TIA Portal)
Process coupling
● S7-1200		Yes; with ET 200pro CPU and ET 200S CPU
● S7-1500		Yes
● S7-200		No
● S7-300/400		Yes; with F-CPU: STEP 7 V11 SP1 or higher and Safety V11 (or higher), without F-CPU STEP 7 or SIMATIC STEP 7 Basic V11 (or higher)
● LOGO!		No
● WinAC		Yes
● SINUMERIK		No
● SIMOTION		No
● Allen Bradley (EtherNet/IP)		No
● Allen Bradley (DF1)		No
● Mitsubishi (MC TCP/IP)		No
● Mitsubishi (FX)		No
● OMRON (FINS TCP)		No
● OMRON (Host Link)		No
● Modicon (Modbus TCP/IP)		No
● Modicon (Modbus RTU)		No
Mechanics/material
Enclosure material (front)
● Plastic		No
● Aluminum		Yes
● Stainless steel		No
Service life
● Short-stroke keys (in switching cycles)		1 500 000
● LEDs (ON period)		100 %
Dimensions
Width of the housing front		295 mm
Height of housing front		155 mm
Mounting cutout, width		277 mm; Max. thickness of mounting plate 2 - 6 mm
Mounting cutout, height		137 mm
mounting depth		37 mm; Incl. angled SIMATIC Ethernet connector
Weights
Weight (without packaging)		1 220 g

Article number		6AV3688-3XY38-3AX0
		KP8 Design blank Front
General information
Product type designation		Empty front design
Installation type/mounting
Mounting type		Clamp terminals
Mounting position		any
Rack mounting		No
Front mounting		Yes; Compatible with Extension Units dimensions
Rail mounting		No
Wall mounting/direct mounting		No
Mounting in portrait format possible		Yes
Mounting in landscape format possible		Yes
maximum permissible angle of inclination without external ventilation		180°; To the front/rear
Number of slots for command devices and signaling units		5; Max. 5 possible
Supply voltage
Design of the power supply		external
Interfaces
Number of industrial Ethernet interfaces		0
Number of PROFINET interfaces		0
Number of USB interfaces		0
Protocols
PROFINET		No
PROFIsafe		No
Redundancy mode
Media redundancy
— MRP		No
Test commissioning functions
Key and signal lamp test		No
Degree and class of protection
IP (at the front)		IP65
IP (rear)		IP20
NEMA (front)
● Enclosure Type 4 at the front		No
● Enclosure Type 4x at the front		No
Standards, approvals, certificates
CE mark		Yes
cULus		No
RCM (formerly C-TICK)		No
KC approval		No
Suitable for safety functions		Yes; e.g. installation of emergency stop
Use in hazardous areas
● ATEX Zone 2		No
● ATEX Zone 22		No
● cULus Class I Zone 1		No
● cULus Class I Zone 2, Division 2		No
● FM Class I Division 2		No
Marine approval
● Germanischer Lloyd (GL)		No
● American Bureau of Shipping (ABS)		No
● Bureau Veritas (BV)		No
● Det Norske Veritas (DNV)		No
● Lloyds Register of Shipping (LRS)		No
● Nippon Kaiji Kyokai (Class NK)		No
● Polski Rejestr Statkow (PRS)		No
Ambient conditions
Ambient temperature during operation
● min.		0 °C
● max.		55 °C
Operation (vertical installation)
— For vertical installation, min.		0 °C
— For vertical installation, max.		55 °C
Operation (max. tilt angle)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Operation (vertical installation, portrait format)
— For vertical installation, min.		0 °C
— For vertical installation, max.		45 °C
Operation (max. tilt angle, portrait format)
— At maximum tilt angle, min.		0 °C
— At maximum tilt angle, max.		45 °C
Ambient temperature during storage/transportation
● min.		-20 °C
● max.		60 °C
Relative humidity
● Operation, max.		95 %
Mechanics/material
Enclosure material (front)
● Plastic		No
● Aluminum		Yes
● Stainless steel		No
Dimensions
Width		98 mm
Height		155 mm
Mounting cutout, width		68 mm; Max. thickness of mounting plate 2 - 6 mm
Mounting cutout, height		129 mm
mounting depth		49 mm
Weights
Weight (without packaging)		240 g
Other
Merchandise		Yes
Manufacturer name		SIEMENS AG
Manufacturer's address		Gleiwitzerstraße 555, 90475 Nuremberg, Germany

Чертеж

SIMATIC HMI Key Panel KP8

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу:

Замечание

Информацию о возможности внесения изменений в конструкцию приборов стандартного исполнения можно найти в секции "Заказные продукты".

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание оборудования на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
