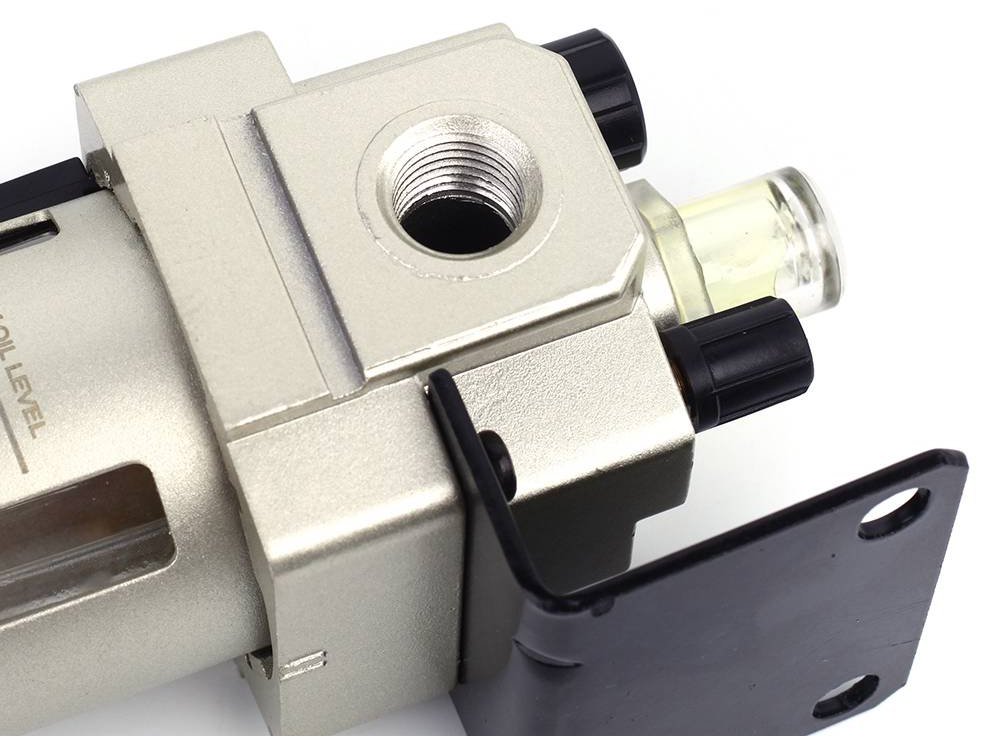

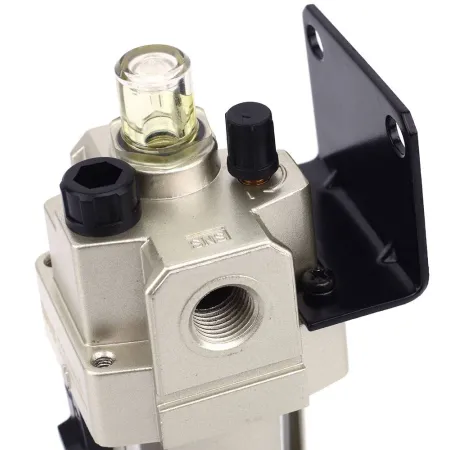

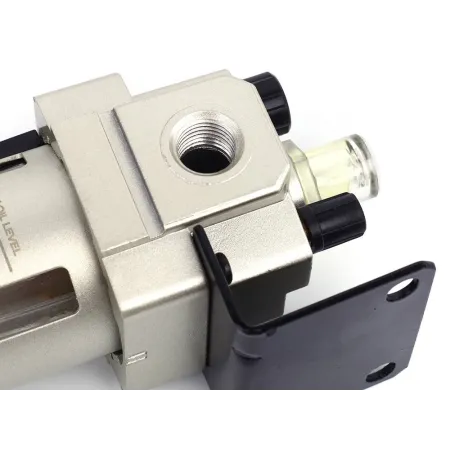

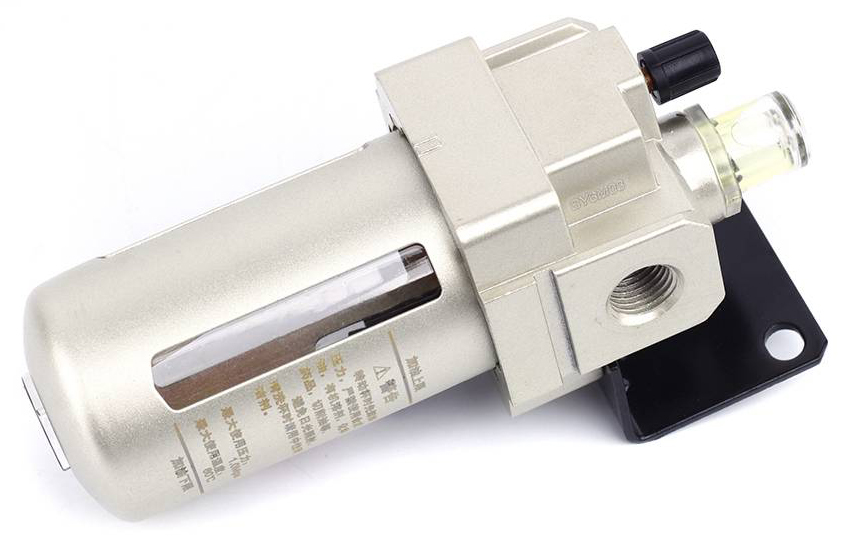

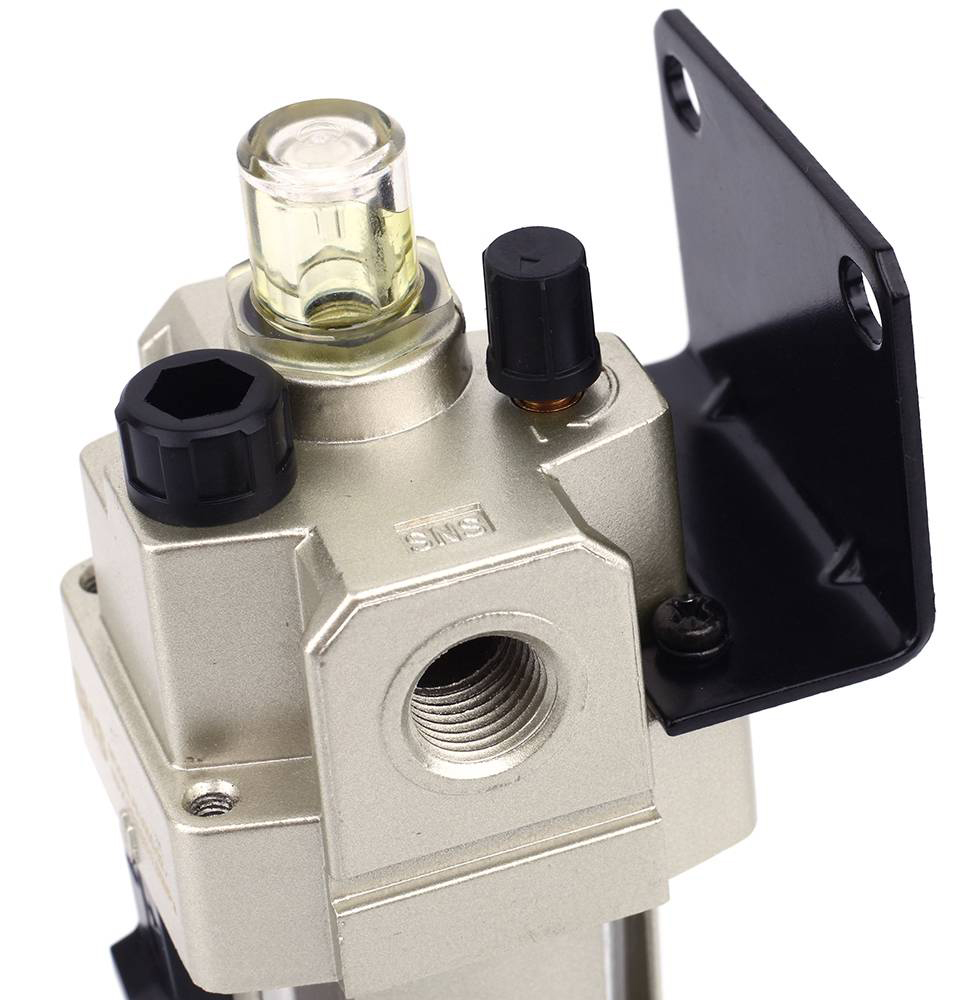

Описание AL1000-M5
Ключевые параметры
| Параметр | Значение | Что учитывать |
|---|---|---|
| Макс. емкость для масла | 7 мл | Ограничивает интервал дозаправки; для длительной непрерывной подачи требуется периодическая доливка или резервный бачок. |
| Стандартный номинальный расход | 95 л/мин | Определяет объём воздуха/смеси, с которым устройство работает; при подборе учитывайте соответствие подачи воздуха в системе. |
| Подключение | M5 | Требует соответствующего штуцера/резьбового переходника M5; при монтаже проверьте тип резьбы в пневмосети. |
| Рабочее давление | 10 бар | Максимальное рабочее давление задаёт предел безопасности и эффективность распыления; давление системы не должно превышать этого значения. |
| Монтажное положение | Вертикально ± 5° | Обеспечивает корректную подачу масла; отклонение свыше указанного может привести к нестабильной подаче или пропускам. |
Советы специалистов
- Перед установкой убедитесь, что рабочее давление пневмосети не превышает 10 бар и стабильно соответствует требованиям системы.
- Используйте штуцеры и фитинги под резьбу M5; при переходе на другой тип резьбы применяйте сертифицированные переходники.
- Проверяйте уровень масла в ёмкости объёмом 7 мл перед длительными циклами работы, чтобы избежать прерываний подачи.
- Монтаж производите в вертикальном положении с отклонением не более ±5° для сохранения точности распыления.
Что проверить перед заказом
Совместимость с системой
Уточните соответствие номинального расхода 95 л/мин и подключения M5 с параметрами вашей пневмосети и расходом воздуха потребителей.
Подключение и монтаж
Последовательность действий
Закрепите распылитель в вертикальном положении, подсоедините линию через M5-фитинг, затем установите рабочее давление не выше 10 бар и выполните пробный запуск.
Сопутствующие компоненты
Рекомендуемые элементы
Фильтры по входу воздуха и переходники под резьбу M5 служат типичными дополнительными компонентами для обеспечения чистоты и герметичности подключения.
FAQ
Как влияет объём ёмкости 7 мл на интервал обслуживания?
Ёмкость 7 мл ограничивает время непрерывной подачи масла и требует регулярной проверки/дозаправки при длительной эксплуатации.
Какие параметры нужно согласовать с пневмосетью перед установкой?
Проверьте рабочее давление (не выше 10 бар) и номинальный расход воздуха (95 л/мин), а также тип подключения M5.
Можно ли монтировать устройство в наклонном положении?
Монтаж допускается только в вертикальном положении с отклонением не более ±5°; большие отклонения влияют на подачу масла.
Какой тип совместимости указан для этого оборудования?
Указана совместимость с системой SNS AC10; уточняйте ситуацию интеграции по документации вашей системы.
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара AL1000-M5 SNS - Маслораспылитель, M5 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики AL1000-M5
Характеристики устройств подготовки воздуха
Макс. емкость для масла
- 7 мл
Расходные характеристики
Стандартный номинальный расход
95
л/мин
Общие характеристики
Типоразмер
AC10
Условия эксплуатации
Рабочее давление
- 10 бар
Рабочая температура
- -5 ÷ 60 °C
Монтажное положение
- вертикально ± 5°
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий
Стакан
- поликарбонат (PC)
Кожух стакана
- -
Дополнительные характеристики
Совместимость
- SNS AC10
