Калькулятор пневмоцилиндра ISO 15552 по размерам
Часто возникает ситуация, когда нужно заменить вышедший из строя пневмоцилиндр, а шильдика с его артикулом и параметрами на нём уже не сохранилось. При этом ключевыми параметрами для подбора цилиндра являются диаметр поршня и ход штока. В таких случаях ничего не остаётся, кроме как определить эти характеристики по его размерам. Однако диаметр поршня напрямую не измерить без разбора цилиндра, т.к. поршень находится внутри гильзы цилиндра. Тем не менее для цилиндров, выполненных по стандартам, эти параметры можно определить косвенно по другим размерам, т.к. они строго определены в стандарте для каждого размера поршня. Рассмотрим, как определять диаметр-ход для цилиндров по ISO 15552.
Определяем диаметр поршня
Для начала определим диаметр поршня цилиндра (D).
Вариант 1 (более простой, но менее точный). Первым способом определения диаметра поршня является определения ширины крышки E. Данный способ более простой, но менее точный: стандарт не регламентирует размер крышки, поэтому у разных производителей он может отличаться на 1-2 мм.
Вариант 2 (более точный). Чаще всего цилиндры монтируются через болты с внутренней резьбой, которыми крепятся крышки цилиндра к гильзе. В эти болты вкручиваются монтажные принадлежности цилиндров (фланцы, шарнирные опоры и т.д.), поэтому важно межосевое монтажное расстояние TG. Определив этот размер дальше по таблице определим диаметр поршня. Чтобы определить расстояние TG, легче всего сначала замерить H (расстояние между внутренними кромками болтов с внутренней резьбой), а затем замерить RT (сам внутренний диаметр этих болтов). Затем вычислим TG по формуле TG=H+RT. Допускается неточность замеров в 1-2 мм. Этот способ немного сложнее, чем первый, но зато проверка размера TG позволяет убедиться, что мы имеем дело с цилиндром по ISO 15552 и подобранный цилиндр сможет установиться на имеющиеся посадочные места.
Определяем ход штока
После того, как мы определили диаметр поршня, следует определить ход штока.
Вариант 1. Для этого сделаем замеры вылета штока при полностью втянутом (Smin) и полностью выдвинутом (Smax) положениях. Затем вычтем одно из другого и получим ход=Smax - Smin.
Вариант 2. Также можно замерить длину цилиндра по наружным граням крышек (L). Для каждого диаметра поршня в стандарте определено значение длины между крышек при "нулевом" ходе штока (L0). Поэтому если вычесть из реальной длины L табличный параметр L0, то тоже можно получить значение хода.
Полученные значения хода (вариант 1 и вариант 2) следует сравнить друг с другом. При корректных измерениях они должны совпадать. Если они немного не совпадают, то следует принять одно из двух значений.
Также следует учитывать, что в большинстве случаев ход штока делают кратным 5 мм. Поэтому если при замерах ход штока получился, например, 81 мм, то с большой вероятностью на самом деле ход штока равен 80 мм.
Результаты расчёта пневмоцилиндра
Отправьте отчёт нашим специалистам для подбора
Полученный отчёт в pdf можете отправить нашим специалистам (см. контакты) для подбора модели, подходящей под полученные параметры.
Итоги
Итак, с помощью калькулятора мы определили основные параметры пневмоцилиндра: диаметр поршня и ход. Однако стоит учитывать следующее:
- В калькуляторе заложены формулы с учётом размеров по стандарту ISO 15552. Если цилиндр, который замеряют, изготовлен не по стандарту ISO 15552, то формулы могут оказаться не верными.
- Цилиндр может быть специального исполнения: изготовлен на основе стандартного цилиндра, но какие-то его размеры могут отличаться от стандартных. В калькуляторе заложены только размеры стандартных цилиндров.
- Если вы понимаете, что вам важны ещё какие-то дополнительные размеры (например, резьба на штоке), то следует дополнительно сверить интересующие вас размеры с чертежами предлагаемого цилиндра.

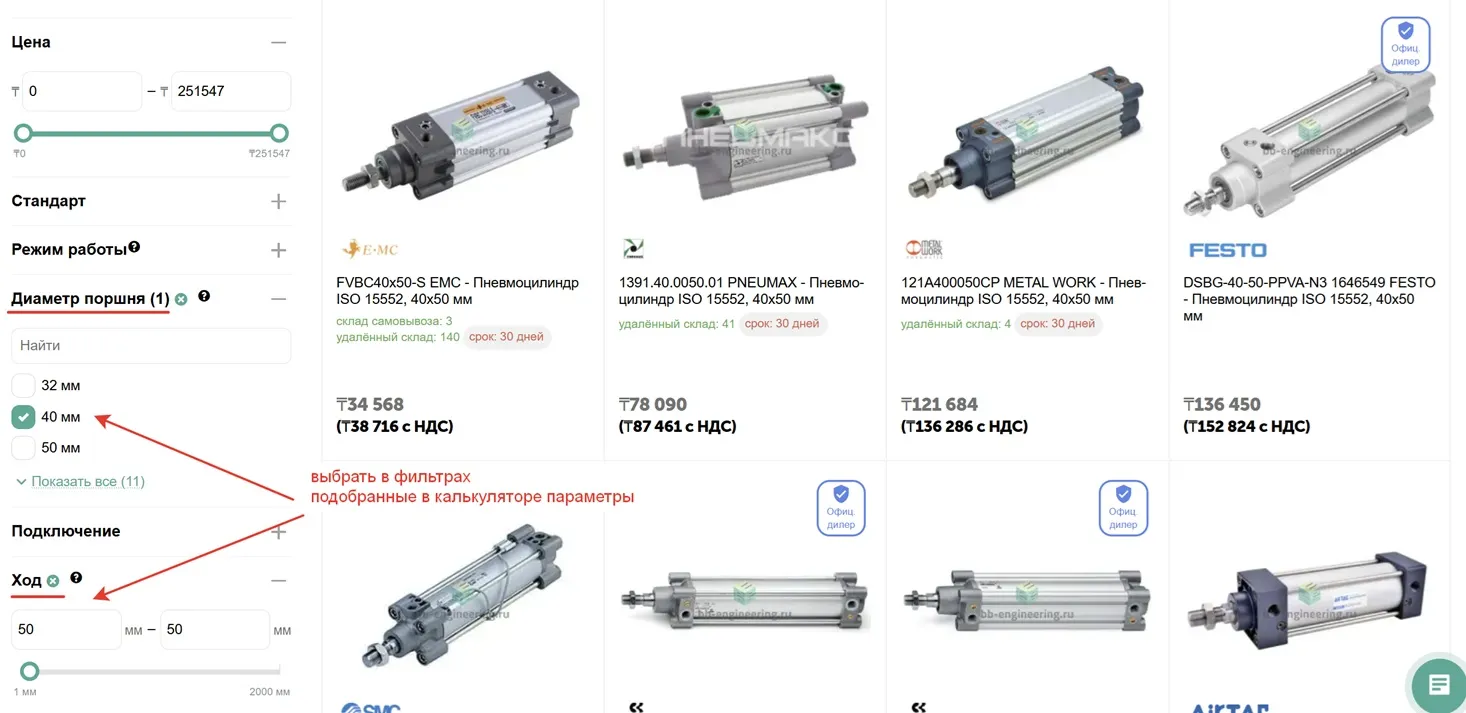

Далее вы можете перейти в категорию пневмоцилиндров по ISO 15552, где выставив в фильтрах подобранные значения диаметра поршня и хода сможете ознакомиться с доступным ассортиментом подходящих вам цилиндров
