Калькулятор шкафа управления запорной арматурой
Компания «Би Энд Би Инжиниринг» предлагает типовые шкафы управления пневмоприводами запорной арматуры, позволяющие автоматизировать работу пневмосистемы.
Подобные щиты часто используются в системах водоподготовки, ЦНС и прочих промышленных системах с запорными клапанами на различные технологические жидкости и газы. В одной из статей мы уже рассказывали про поставку такого шкафа управления для системы водоподготовки плавательного комплекса.
Благодаря нашему многолетнему опыту в автоматизации мы предлагаем линейку типовых шкафов управления, которые чаще всего применяются в проектах автоматизации запорной арматуры.
С помощью удобного конфигуратора выбираются основные параметры (тип управления, количество клапанов и т.п.), и в конце выводится итоговый заказной артикул, а также спецификацию шкафа в PDF.
Преимущества типовых шкафов:
- не требуется долгое согласование ТЗ с заказчиком, глубокая техническая проработка и затраты на проектирование
- достаточно в удобном конфигураторе выбрать несколько ключевых параметров и получить готовый заказной код и спецификацию в PDF
- компоненты для сборки поддерживаются на складе, что минимизирует срок поставки
В итоге за счёт использования типовых шкафов экономится как время, так и деньги.
Получите КП на ШУ всего за 1 день!

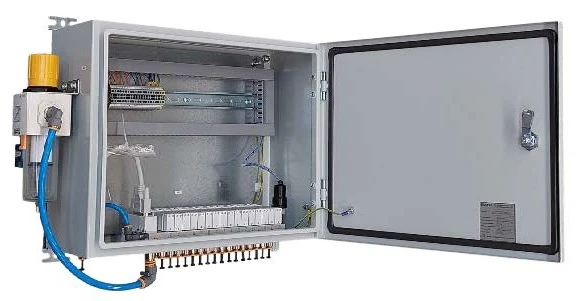

Конфигуратор шкафа управления BBE-CC
Описание характеристик и доступных опций
- Управление до 32 пневматическими каналами
- Класс защиты внутреннего объёма IP56
- Защита от несанкционированного доступа с помощью замка на дверце
- Расход каждого распределителя до 600 л/мин
- Встроенный фильтр-регулятор для очистки и настройки уровня давления воздуха
- Функции распределителей на выбор:
- 3/2 нормально закрытые (Н.З.)
- 5/2 моностабильные
- Управление с помощью входных электрических сигналов на выбор:
- Дискретными 24 В пост. тока
- По сети PROFINET
- Подключение выходных шлангов 8 мм к цанговым штуцерам внизу шкафа
- Опционально выходной дискретный сигнал контроля наличия давления воздуха
Выберите параметры шкафа, после чего система автоматически сформирует код заказа и PDF-спецификацию.
Подробное описание

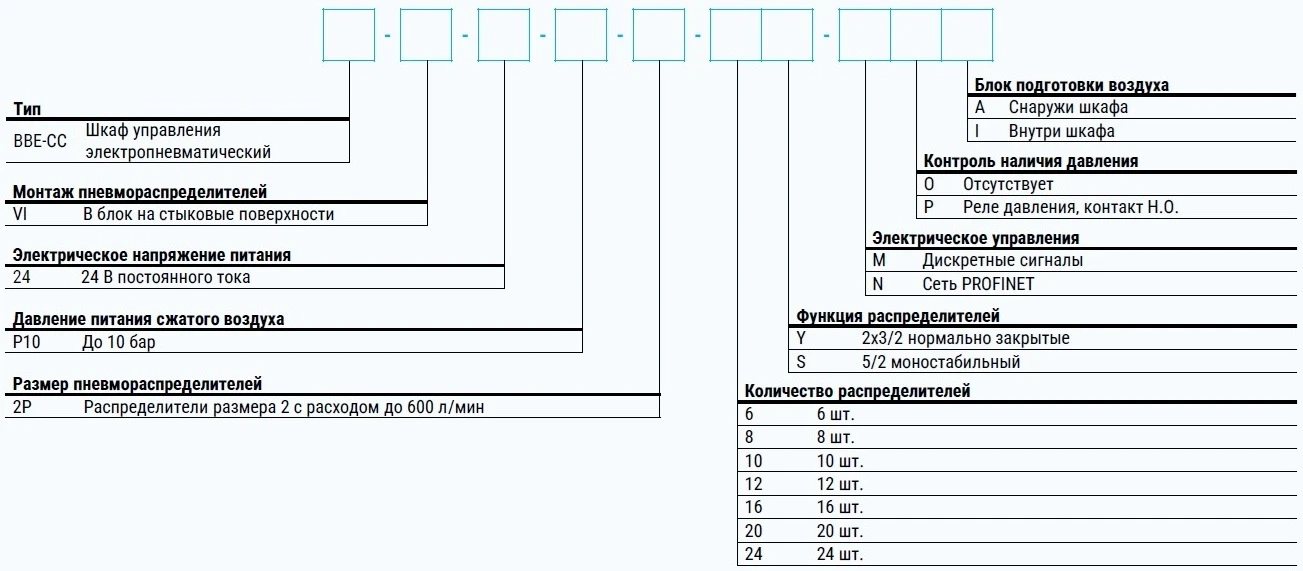

Система обозначений

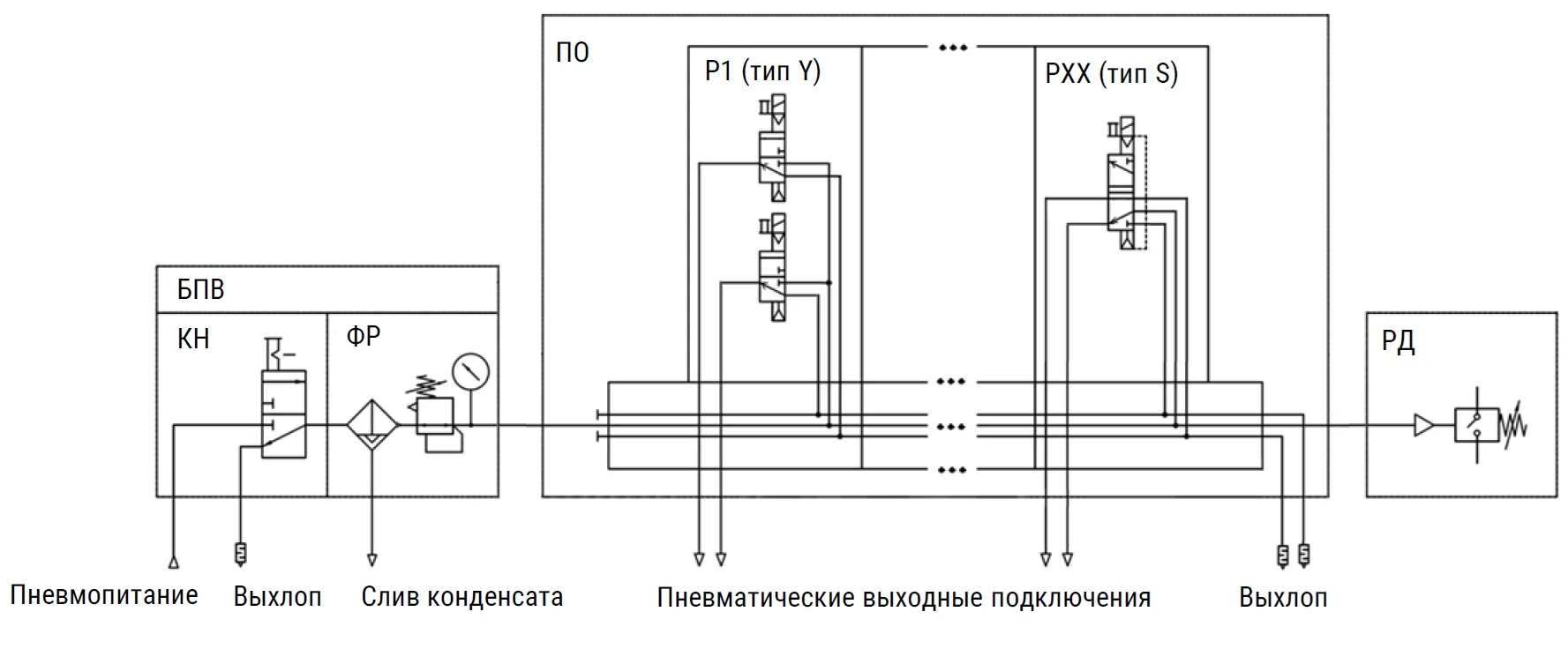

Пневматическая схема
Технические характеристики
| Номинальный расход распределителя, л/мин | 600 |
| Количество распределителей 1) | 6, 8, 10, 12, 16, 20, 24 |
| Функции распределителей 1) | 2x3/2 нормально закрытые (Н.З.), 5/2 моностабильный |
| Рабочая среда на входе пневмопитания | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Диапазон давления сжатого воздуха на входе, бар | 4 ...10 |
| Диапазон давления сжатого воздуха на выходах, бар | 1,5 ... 8 |
| Степень фильтрации сжатого воздуха на выходах, мкм | 40 |
| Входные электрические сигналы управления | Дискретные сигналы или сетевой разъём PROFINET |
| Ручное дублирование сигналов управления | Нажимное с фиксацией на распределителях |
| Пневматическое вводное подключение | G1/2 внутренняя резьба |
| Пневматические выходные подключения | Фитинг под шланг 8 мм наружным диаметром |
| Слив конденсата из фильтра | Фитинг под шланг 8 мм наружным диаметром |
| Материал корпуса шкафа | Сталь с порошковой окраской |
| Цвет окраски шкафа | Серый RAL 7035 |
| Тип электрического управления | Дискретные сигналы | Сеть PROFINET | |
| Электрическое подключение | Управление | Клеммная колодка | Розетка сетевого разъёма PROFINET |
| Питание | Клеммная колодка | Клеммная колодка | |
| Напряжение питания рабочее, В пост. тока | 24 ± 10% | ||
| Тип контакта реле давления 2) | Сухой контакт, Н.О. | ||
| Максимальное коммутируемое напряжение реле давления 2) | 24 В пост. тока / 24 В перем. тока | ||
| Расположение вводов для электрических кабелей | На нижней стенке шкафа | ||
| Диаметр подключаемых через вводы кабелей, мм | 6...12 | ||
| Степень защиты | IP 56 | ||
| Монтаж | Настенный, вертикально +/-5 град. |
| Тип монтажа | С помощью монтажных ушей |
| Окружающая температура, °C | +5 ... +60 |
| Температура рабочей среды, °C | +5 ... +60 |
