KC-040-SA-0025 Pemaks - Пневмоцилиндр ISO 21287, 40x25 мм, двуст. действ., внутр. резьба

Написать отзыв

₸74 156

В корзину

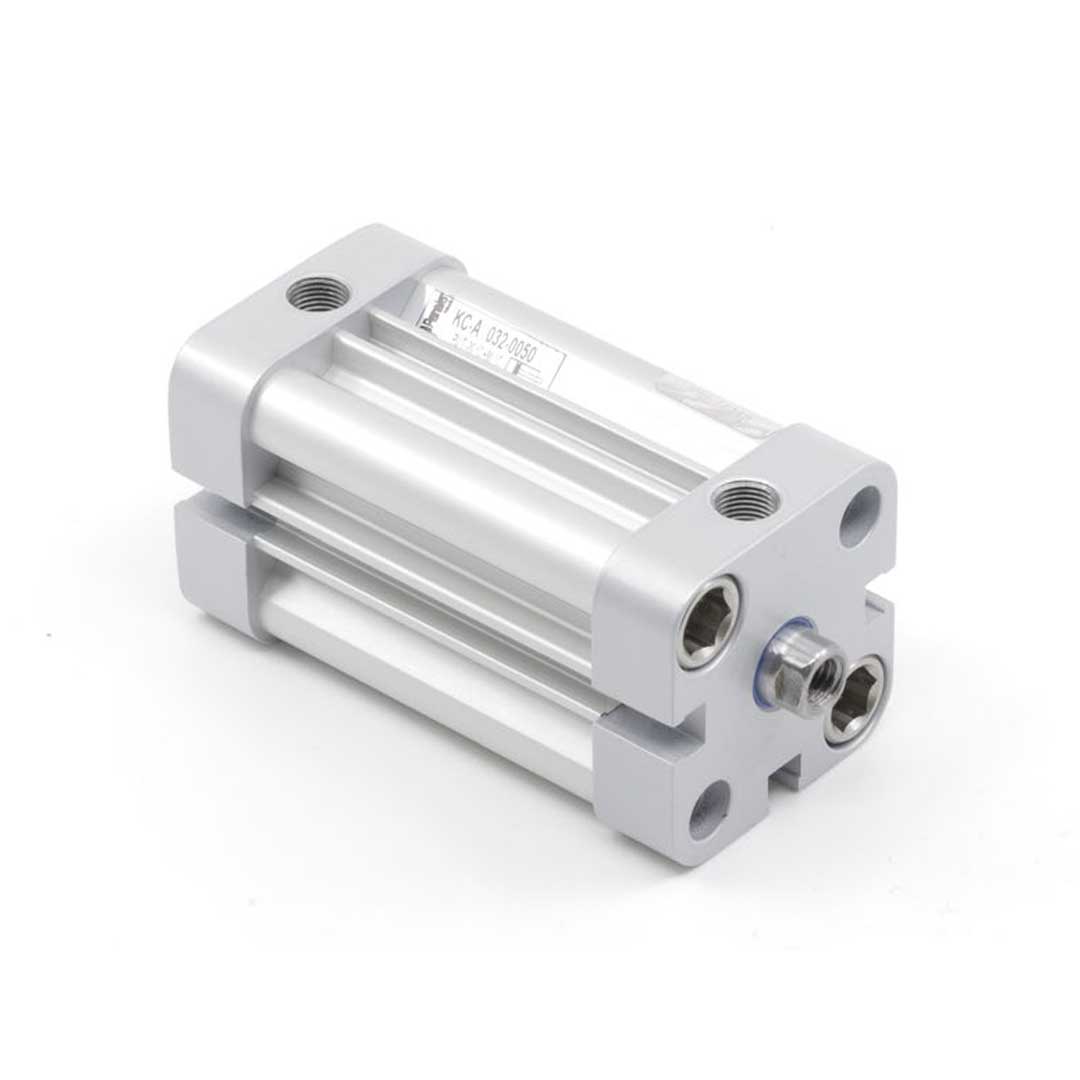

Фотография может отличаться от реального товара

KC-040-SA-0025 Pemaks - Пневмоцилиндр ISO 21287, 40x25 мм, двуст. действ., внутр. резьба

Name: KC-040-SA-0025 Pemaks - Пневмоцилиндр ISO 21287, 40x25 мм, двуст. действ., внутр. резьба
Brand: Pemaks
SKU: PMK-KC-040-SA-0025
Price: 12415.25 RUB
Availability: InStock
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр применяется для линейного перемещения и передачи усилия в автоматизированных приводах; реализует двустороннее действие с внутренней резьбой штока и демпфированием для гашения кинетической энергии. Основные характеристики: диаметр поршня 40 мм, ход 25 мм, конструкция по ISO 21287, расчетное усилие при рабочем давлении и надёжная уплотнительная система.

Типичное применение: промышленная автоматизация, сборочные линии и позиционирование в машиностроении, упаковочных и станочных комплексах, где требуются компактные цилиндры с высокой частотой циклов и точностью хода.

₸74 156

Цена с НДС 16%

Последнее обновление цен: 3 августа 2026

в наличии на доп. складе: 55 шт.

Срок: 30 дней

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание KC-040-SA-0025

Назначение и принцип работы

Компактный пневмоцилиндр ISO 21287, диаметр поршня 40 мм и ход 25 мм, предназначен для линейного перемещения и позиционирования звеньев автоматизированных механизмов (подача, захват, упор). Двустороннего действия с односторонним штоком и внутренней резьбой M8 — обеспечивает возвратно-поступательное перемещение при подаче сжатого воздуха в порт G1/8. Поршень оснащён магнитом для внешнего контроля положения датчиками (геркон/Холл). Усилие прямого хода 754 Н гарантирует выполнение задач по перемещению при рабочем давлении в диапазоне 0,2–10 бар и температуре окружающей среды от −20 до +80 °C.

Ключевые особенности конструкции

Профильный корпус с внешними прикрученными крышками, крышки — алюминий, уплотнения — полиуретан. Демпфирование хода выполнено упругими элементами, что снижает ударные нагрузки при крайних положениях. Конец штока — внутренняя резьба M8 облегчает установку приспособлений и монтаж в компактных механизмах. Подключение давления G1/8, магнитный поршень совместим с промышленными датчиками положения. Допускается эксплуатация со смазкой; при использовании смазки требуется её постоянная поддержка.

Экспертные рекомендации по применению

Монтаж выполнять с исключением боковых нагрузок и перекосов — применять направляющие при боковых усилиях. Располагая датчики, учитывать наличие магнита и рекомендованный зазор производителя. При подключении трубопроводов учитывать порт G1/8 и минимизировать потери давления; рабочее давление подобрать в пределах 0,2–10 бар, следить за температурой среды −20…+80 °C. При циклической работе контролировать состояние полиуретановых уплотнений и упругих демпферов, при применении смазки организовать регулярную подпрессовку/дозаправку. Избегать воздействия агрессивных сред и превышения допустимых скоростей для продления ресурса.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	40 мм	Определяет максимальное теоретическое усилие цилиндра при заданном давлении.
Ход штока	25 мм	Рабочий ход штока — важен для расчёта перемещений и установки упоров.
Тип действия	двустороннего действия	Позволяет управлять ходом и возвратом при подаче/сбросе давления.
Конец штока	внутр. резьба	Упрощает монтаж присоединяемых элементов и вилок на шток.
Стандарт	ISO 21287	Стандартизованные габариты облегчают замену и совместимость с креплениями.

Советы специалистов

Экспертные советы

Подбирайте диаметр поршня по требуемому усилию: рассчитайте S и умножьте на рабочее давление, учитывая запас по трению и динамике.
Если нужна точная остановка — выбирайте исполнение с магнитом на поршне или предусмотрите внешние датчики положения.
Пневматическое демпфирование даёт плавную остановку без механических ударов; упругие демпферы проще в обслуживании, но менее настраиваемы.
При возможных боковых нагрузках ставьте внешние направляющие или используйте цилиндр с усиленным корпусом и направляющей втулкой.
Материал штока и корпуса выбирайте по среде: при агрессивных средах — нержавеющая сталь или защитные покрытия.

Лайфхак

Для ускорения возврата и снижения подсоса воздуха установите клапан быстрого выхлопа в магистраль выхлопа — заметно повышает скорость цикла при минимальных переделках.

Практический приём

Настройте пневматическое демпфирование, регулируя дроссель на демпферном порту при установленном рабочем давлении и нагрузке, фиксируя время срабатывания для обоих направлений.

Частая ошибка

Покупают цилиндр без магнита и затем не могут использовать герконовые/индуктивные датчики положения — приводится к дополнительным затратам на замену или дооснащение.

Кому не подходит

Системам с выраженными поперечными нагрузками — без внешних направляющих или направляющих втулок.
Агрессивной среде при стандартном алюминиевом исполнении без коррозионной защиты.
Приложениям, где требуется высокая ремонтопригодность при завальцованных/несъёмных торцах.

3 кейса из практики

Заменили цилиндр на стандарт ISO 21287 диаметром 40 мм — за счёт совпадения крепёжных схем смогли установить без переделки креплений и снизить время простоя на 4 часа.
На прессовой станции подобрали 40 мм при давлении 6 бар, что дало требуемое усилие для удержания заготовки и сократило перенос брака на 12%.
Установили внешний демпфер и настроили дроссели — уменьшили ударную нагрузку на каркас станка, продлив ресурс крепежа на несколько лет.

Сопутствующие товары: дроссели регулировочные, фитинги и монтажные лапы; датчики положения и монтажные фланцы.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте площадь поршня S и используйте формулу F = p · S (где p — рабочее давление в бар, переведённое в Н/мм²), добавляя запас на трение и динамические нагрузки.

Можно ли заменять цилиндры одинакового стандарта без переделки крепежей?

Да, цилиндры по одному стандарту (например, ISO 21287) обычно взаимозаменяемы по крепёжным и монтажным размерам, если совпадают диаметр и крепёжные исполнения.

В чём разница между пневматическим и упругим демпфированием?

Пневматическое демпфирование регулируется дросселями и даёт плавную, настраиваемую остановку; упругие элементы фиксированы и проще, но менее точно гасят энергию.

Как отрегулировать пневматическое демпфирование?

Регулируйте дроссели на демпферных портах при рабочем давлении и реальной нагрузке, добиваясь требуемого времени торможения и минимального удара при конце хода.

Какие монтажные принадлежности используются и когда нужна внешняя направляющая?

Часто используются дроссели, фитинги, монтажные лапы, фланцы и вилка на шток; внешняя направляющая нужна при боковых/склонных к изгибу нагрузках или когда требуется высокая точность линейного перемещения.

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара KC-040-SA-0025 Pemaks - Пневмоцилиндр ISO 21287, 40x25 мм, двуст. действ., внутр. резьба на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Характеристики KC-040-SA-0025

Документация KC-040-SA-0025

ДОКУМЕНТАЦИЯ

Наличие в магазинах

Список

Карта

Склад Алматы

г. Алматы, ул. Казыбаева, 3/3, пом. 11

Пн.-Пт. 10:00-17:00

+7(776)990-55-56

Под заказ: 30-40 дней

Отзывы

Отзывов: 1

5 звёзд

100%

4 звезды

3 звезды

2 звезды

1 звезда

MekanikaPro

03.04.2026

Была проблема с периодическими вялотекущими срабатываниями на линии — у нас в цеху деревообработки из‑за пыли и вибраций старые цилиндры уже подводили. Я инженер-наладчик, с начала сезона ставил этот пневмоцилиндр ISO 21287 вместо изношенного аналога, монтаж делали на профильную направляющую, закрепили на G1/8 подводку и проверили совместимость с магнитным датчиком. После настройки демпфирования и подбора уплотнений работа стала ровнее: срабатывания повторяемы, герметичность держит при пыли и умеренной вибрации, штука не подвела за пару недель интенсивной эксплуатации. В целом доволен — взяли на замену старому, встал как родной и даёт предсказуемый ход, мелкие недочёты в посадке крышек поправили быстро.

Преимущества

хорошая повторяемость ходов; удобная внутренняя резьба
