KC-080-SA-0040 Pemaks - Пневмоцилиндр ISO 21287, 80x40 мм, двуст. действ., внутр. резьба

Написать отзыв

₸169 124

В корзину

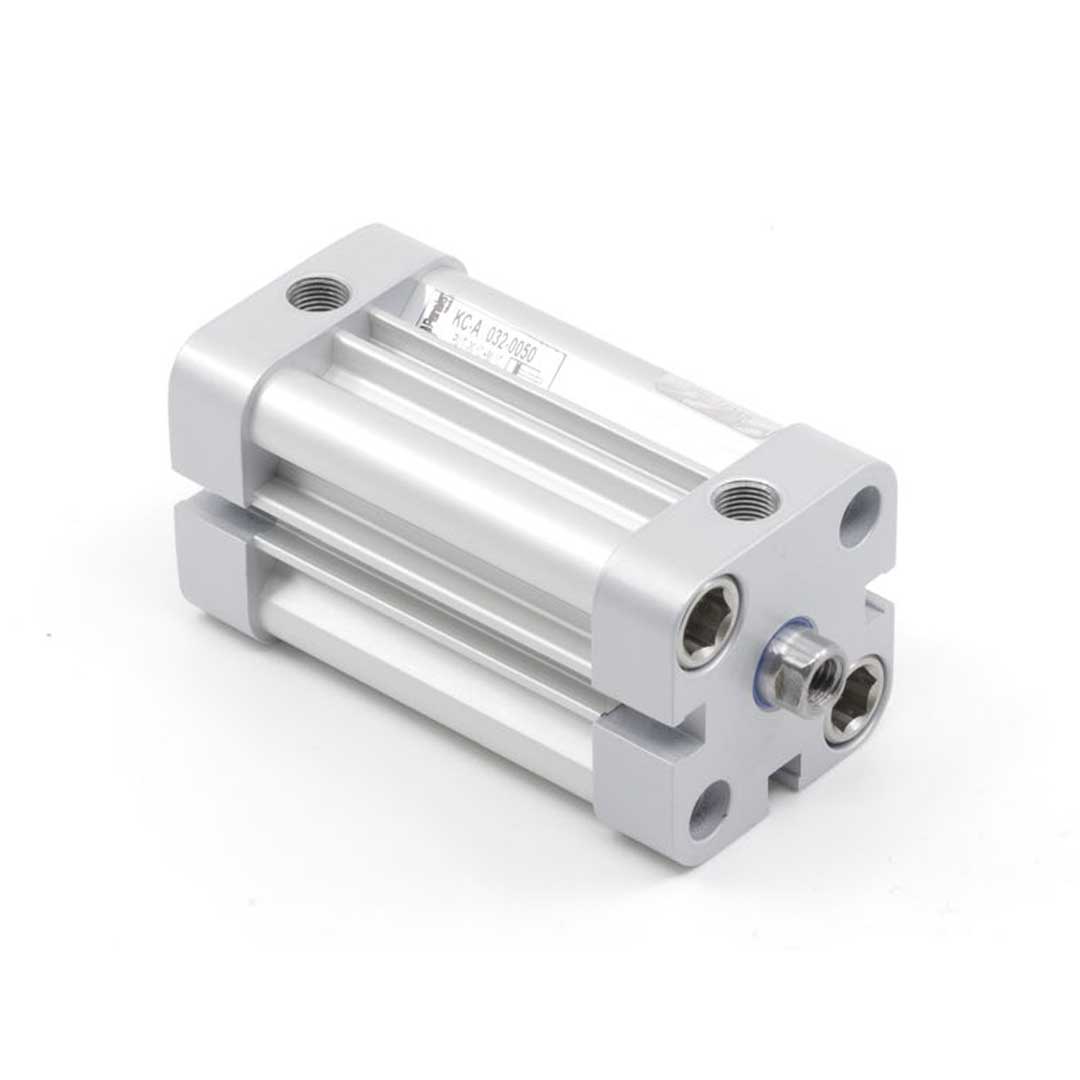

Фотография может отличаться от реального товара

KC-080-SA-0040 Pemaks - Пневмоцилиндр ISO 21287, 80x40 мм, двуст. действ., внутр. резьба

Name: KC-080-SA-0040 Pemaks - Пневмоцилиндр ISO 21287, 80x40 мм, двуст. действ., внутр. резьба
Brand: Pemaks
SKU: PMK-KC-080-SA-0040
Price: 28314.66 RUB
Availability: InStock
Rating: 4 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр предназначен для линейного привода с двусторонним действием и внутренней монтажной резьбой по ISO 21287; обеспечивает возвратно-поступательное перемещение штока с высокой точностью позиционирования и повторяемостью. Функция — преобразование сжатого воздуха в механическую силу с демпфированием хода, герметичными уплотнениями и низким коэффициентом трения.
Основные характеристики: диаметр поршня 80 мм, ход 40 мм, конструкция с внутренней резьбой и регулируемым демпфированием.
Типичная область применения: промышл. автоматизация, упаковочные и сборочные линии, манипуляторы и позиционирующие механизмы.

₸169 124

Цена с НДС 16%

Последнее обновление цен: 3 августа 2026

в наличии на доп. складе: 24 шт.

Срок: 30 дней

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание KC-080-SA-0040

Назначение и принцип работы

Пневмоцилиндр компактного типа ISO 21287 с диаметром поршня 80 мм и ходом 40 мм предназначен для перемещения и позиционирования исполнительных элементов в автоматике, узких монтажных пространствах и сборочных станциях. Двустороннего действия, односторонний шток с внутренней резьбой M12 передаёт усилие прямого хода ≈3016 Н при рабочем давлении в допустимом диапазоне 0,2–10 бар. Привод осуществляется сжатым воздухом через порт G1/8: подача давления на одну сторону поршня обеспечивает выдвижение, на противоположную — возврат, позиционирование контролируется встроенным магнитом для бесконтактных датчиков.

Ключевые особенности конструкции

Корпус — профильная конструкция с внешними прикрученными алюминиевыми крышками, что обеспечивает лёгкость и жёсткость при монтаже. Уплотнения — полиуретан, демпфирование выполнено упругими элементами для мягкого хода на граничных положениях. Соответствие стандарту ISO 21287 гарантирует совместимость с монтажными аксессуарами и датчиками положения. Рабочая среда — сжатый воздух; возможна предварительная смазка, при последующей эксплуатации требуется постоянная смазка. Диапазон рабочих условий: давление 0,2–10 бар, температура среды −20…+80 °C.

Экспертные рекомендации по применению

Подбирайте рабочее давление с учётом требуемого усилия и ресурса: для стабильной работы обычно 5–6 бар; при расчёте учитывайте площадь поршня 80 мм. Монтаж — жёсткая фиксация крышек, исключение боковых усилий на шток, выравнивание направляющих; используйте FRL (фильтр-регулятор-смазчик) и качественные трубопроводы к G1/8. Для датчиков положения позиционируйте их по магниту согласно инструкции производителя. Плановые проверки уплотнений и демпферов, своевременная замена полиуретановых уплотнений и поддержание смазки продлят срок службы и обеспечат стабильность 40 мм рабочего хода.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	80 мм	Определяет возможное усилие цилиндра при заданном давлении (расчёт по площади поршня).
Ход штока	40 мм	Рабочий ход штока — длина перемещения при полном ходе.
Стандарт	ISO 21287	Гарантирует совместимость размеров и крепёжных элементов с другими цилиндрами по этому стандарту.
Тип действия	Двустороннего действия	Работа при подаче сжатого воздуха в обе стороны; управляемое вытягивание и вдвигание.
Конец штока	Внутренняя резьба	Упрощает установку оконечных элементов и крепёжных вилок снаружи штока.

Советы специалистов

Подбирайте диаметр поршня исходя из требуемого усилия: рассчитайте площадь поршня и умножьте на рабочее давление.
Если важен точный контроль позиции — выбирайте цилиндр с магнитом для датчиков или учитывайте место установки герконов/датчиков холла.
При наличии поперечных нагрузок используйте внешние направляющие или направляющий блок — это продлит ресурс штока и уплотнений.
Пневмодемпфирование позволяет плавно гасить энергию при конце хода; без него ударная нагрузка передаётся на конструкцию.
Материал штока и корпуса выбирайте под среду эксплуатации: для агрессивных сред — нержавеющая сталь или специальные покрытия.

Лайфхак: для ускорения ответа системы установите на подводе клапан быстрого выхлопа и отрегулируйте дроссели на штоке — это уменьшит время цикла без изменения цилиндра.

Практическая настройка: для пневматического демпфирования открывайте дроссель при полном ходу и добивайтесь плавного замедления; ориентируйтесь на минимальную длину торможения без пробоя амортизаторов.

Частая ошибка: покупка цилиндра без магнита при необходимости позиционирования — это делает невозможным использование простых индуктивных или герконовых датчиков.

Кому не подходит

При значительных боковых нагрузках — компактные круглые цилиндры без направляющих.
В агрессивной среде без коррозионно-стойкого исполнения — алюминиевые корпуса без покрытия.
Если требуется высокая ремонтопригодность и замена внутренних частей — цилиндры с неразъёмными завальцованными крышками.

Практические кейсы

Заменили аналогичный цилиндр на стандартный ISO 21287 — крепёж и посадочные места совпали, сократили время переналадки и установки на 2 часа.
Подобрали диаметр 80 мм по требуемому усилию 1200 Н при 6 бар, использовав расчёт площади поршня и подтвердили запас прочности в 1,2 раза.
Установили внешнюю направляющую при боковой нагрузке 150 Н, что снизило износ уплотнений и увеличило межремонтный интервал в 3 раза.

Сопутствующие товары: дроссели, фитинги, монтажные фланцы и датчики положения.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте площадь поршня S = π·(D/2)^2 и умножьте на рабочее давление p: F = p·S; учитывайте КПД и запас прочности.

Можно ли заменить пневмоцилиндр по одному стандарту без переделки крепежей?

Да, при совпадении стандарта (например ISO 21287) размеры крепёжных отверстий и посадочных шеек должны быть взаимозаменяемы; проверьте только длину хода и вылет штока.

Чем отличается пневматическое демпфирование от упругого?

Пневматическое демпфирование регулируется потоками воздуха и даёт плавную настройку торможения; упругое демпфирование использует резиновые/полиуретановые элементы с фиксированной жёсткостью.

Как отрегулировать пневматическое демпфирование?

Изменяйте настройку дроссельных клапанов в амортизационных камерах, добиваясь плавного снижения скорости без пробоя уплотнений; проверяйте при рабочей нагрузке.

Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?

Часто используют дроссели, фитинги, монтажные фланцы, лапы, вилки на шток, а для защиты штока — скребки, гофры и направляющие; внешние направляющие применяют при боковых нагрузках.

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара KC-080-SA-0040 Pemaks - Пневмоцилиндр ISO 21287, 80x40 мм, двуст. действ., внутр. резьба на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Характеристики KC-080-SA-0040

Документация KC-080-SA-0040

ДОКУМЕНТАЦИЯ

Наличие в магазинах

Список

Карта

Склад Алматы

г. Алматы, ул. Казыбаева, 3/3, пом. 11

Пн.-Пт. 10:00-17:00

+7(776)990-55-56

Под заказ: 30-40 дней

Отзывы

Отзывов: 1

5 звёзд

4 звезды

100%

3 звезды

2 звезды

1 звезда

Алексей П. (смена B)

03.04.2026

Как сервисный инженер на пищевом производстве, столкнулся с проблемой: старые пневмоцилиндры теряли герметичность при вибрации и часто подводили линию розлива. Поставили KC-080-SA-0040, крепление по месту подошло без переделок благодаря совместимости с ISO, вместо старого аналога сразу встал на место, подключили через G1/8 и убедились в работоспособности магнита для датчиков. После нескольких смен повторяемость хода и уплотнения держатся лучше чем у ноунейм решений, но замечу — цилиндру нужна регулярная смазка, учтите при планировании ТО.

Преимущества

встал без доработок; хорошая повторяемость хода

Недостатки

требует регулярной смазки
