Описание KC-032-RSA-0010
Назначение и принцип работы

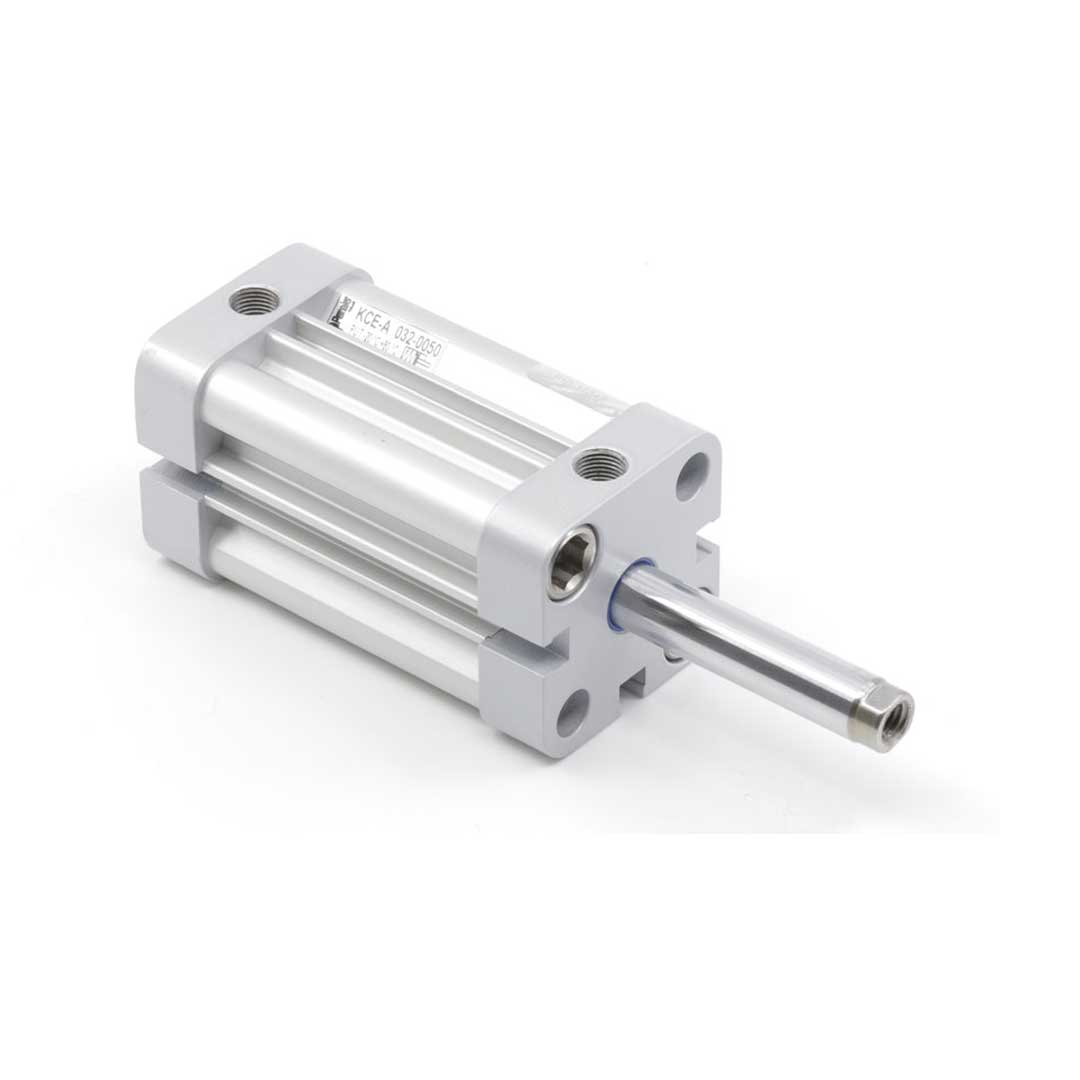

Компактный односторонний пневмоцилиндр диаметром поршня 32 мм и ходом 10 мм предназначен для точного короткоходного перемещения и позиционирования в автоматике, дозирующих и сборочных узлах. Работает от сжатого воздуха по стандарту ISO 21287: при подаче давления 0.2–10 бар шток выдвигается (одностороннее действие) с возвратом за счёт встроенной пружины. Конструкция с магнитом позволяет подключать бесконтактные датчики положения для контроля хода, а внутреняя резьба штока M8 упрощает механическое крепление исполнительного элемента.
Ключевые особенности конструкции
Профильный корпус с внешне прикрученными крышками из алюминия обеспечивает жёсткость при малом весе, уплотнения из полиуретана — высокую износостойкость и герметичность. Конец штока — внутренняя резьба M8; подключение воздуха G1/8. Демпфирование осуществляется упругими элементами демпфирования, рабочая температура от −20 до 80 °C. Допускается эксплуатация со смазкой, при её применении требуется поддерживать постоянную смазку для сохранения характеристик уплотнений и срока службы.
Экспертные рекомендации по применению
При подборе учитывайте усилие на штоке при 10 бар и ход 10 мм — подходит для быстрого толкания и позиционирования, не для больших сил. Монтируйте с учётом боковых нагрузок: профильная конструкция не рассчитана на значительный изгибающий момент — используйте направляющие при необходимости. Для пневмоподключения применяйте фильтр-регулятор с осушителем, контролируйте постоянство смазки при её использовании. Типичные ошибки: перекачка давления свыше 10 бар, торцевые удары при отсутствии корректного демпфирования, установка датчика без учёта захвата магнита — неверная точность срабатывания.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет усилие, которое может развить цилиндр при заданном давлении. |
| Ход штока | 10 мм | Максимальная длина выдвижения штока; важно для расчёта перемещений. |
| Стандарт | ISO 21287 | Стандартизованные габариты и крепления, совместимость с аналогичными изделиями. |
| Тип действия | одностороннего действия | Шток возвращается сжатым воздухом только в одном направлении. |
| Конец штока | внутр. резьба | Удобно для установки вилки, захватов или других соединительных элементов. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; добавляйте запас по усилию 10–20% на трение и динамику.
- Учтите влияние демпфирования: пневмодемпфирование даёт плавную работу при высоких скоростях, упругие демпферы предпочтительны при частых ударах и для простоты обслуживания.
- Магнит на поршне необходим для бесконтактного позиционирования при использовании герконовых или бесконтактных датчиков положения.
- Материал штока и корпуса должен соответствовать среде: для агрессивных сред выбирайте нержавеющие исполнения или дополнительные покрытия.
- Выбирайте цилиндр по стандарту (ISO 21287) если требуется взаимозаменяемость и сохранение крепёжных размеров при замене.
Лайфхак: для быстрого увеличения скорости цикла установите быстросбрасывающий клапан на выхлопе — это снизит время сброса воздуха и ускорит возврат штока.
Частая ошибка: выбирают цилиндр без магнита и потом не могут использовать стандартные бесконтактные датчики положения; это требует замены цилиндра или установки внешних датчиков.
Кому не подходит
- При значительных боковых нагрузках — без внешней направляющей (нужны рельсовые или направляющие узлы).
- Для агрессивных химических сред — стандартные алюминиевые исполнения без коррозионной защиты.
- Если требуется высокая ремонтопригодность — цилиндры с неразборными крышками затрудняют обслуживание.
Практические кейсы
- Заменили старый цилиндр на ISO 21287 с теми же креплениями — установка заняла 30 минут без переделки монтажной плиты и сохранила функционал станка.
- Подобрали диаметр 32 мм по требованию усилия 150 Н при 6 бар и компенсировали трение, получив стабильный ход в повторяющемся цикле 1200 циклов/ч.
- Установили магнит на поршне и стандартные датчики положения, что позволило интегрировать цилиндр в систему управления без дополнительной калибровки.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и монтажные фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π*(D/2)^2 и умножьте на рабочее давление p: F = p·S; добавьте запас 10–20% на трение и динамику.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 21287) обычно взаимозаменяемы по габаритам и монтажным отверстиям; проверяйте лишь габариты хвостовика и длины шкворней.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха и даёт плавную адаптивную остановку; упругие элементы обеспечивают фиксированную амортизацию и просты в обслуживании.
Как отрегулировать пневматическое демпфирование?
Регулируют ограничителем потока или дросселем в клапане демпфирования, меняя проходное сечение для замедления хода перед концом рабочего хода.
Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?
Часто используют фланцы, лапы, монтажные фланцы, дроссели и фитинги; для защиты штока применяют скребки, гофры и направляющие в местах с загрязнением или боковой нагрузкой.
Когда нужна внешняя направляющая для пневмоцилиндра?
Если присутствуют значительные боковые или моментные нагрузки, используйте внешнюю направляющую или направляющие блоки, чтобы избежать износа уплотнений и изгиба штока.
Автор
Антон Бобров
Характеристики KC-032-RSA-0010
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks KC
