Описание KC-063-RSA-0020
Назначение и принцип работы

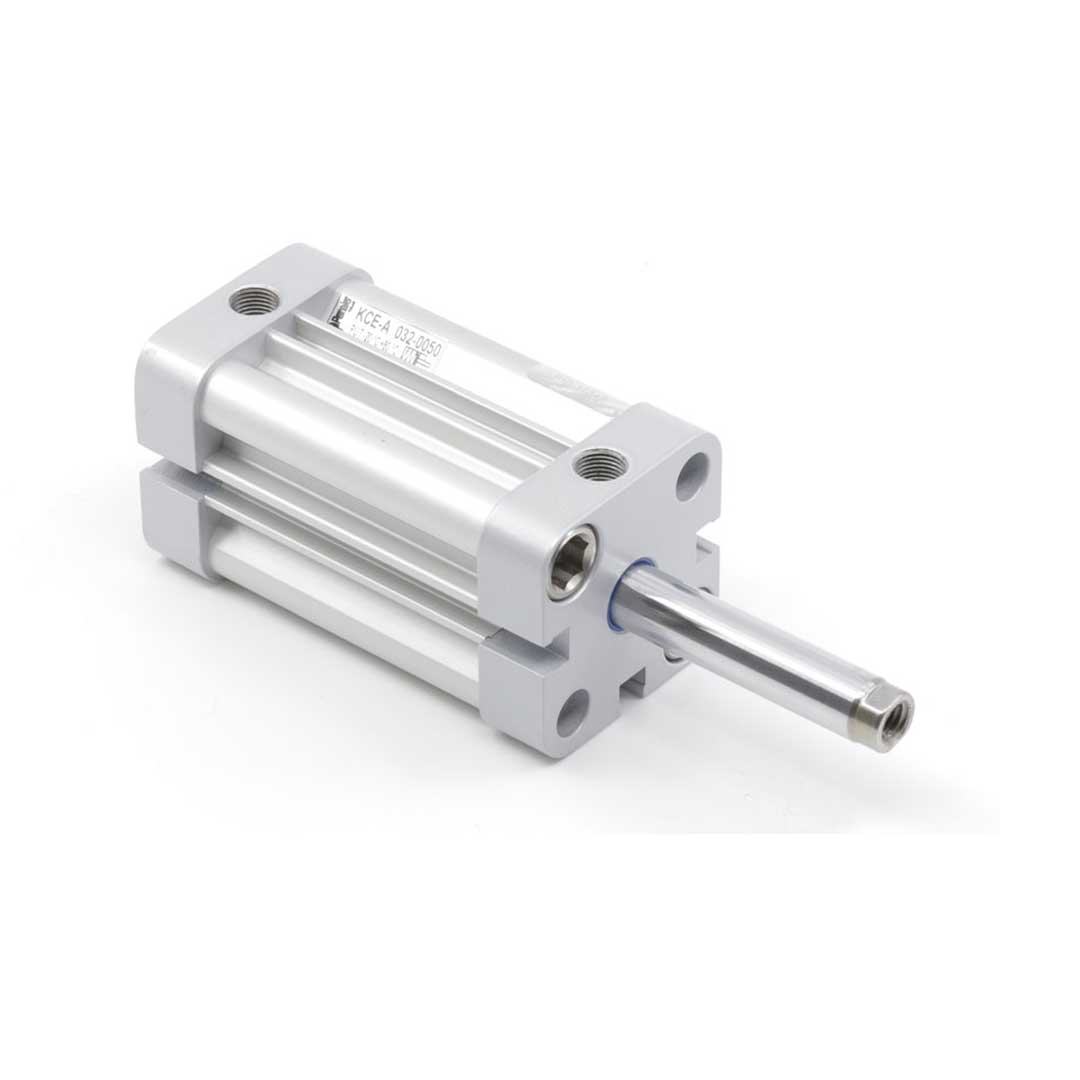

Компактный пневмоцилиндр ISO 21287 с диаметром поршня 63 мм и ходом 20 мм предназначен для исполнительных операций с ограниченным пространством: позиционирования, упаковки, зажима и подачи деталей. Одностороннего действия (шток выдвинут) означает, что рабочий ход выполняется давлением сжатого воздуха, обратный ход — возврат пружиной. Конец штока с внутренней резьбой M10 упрощает установку штока на рычаги и захваты, а магнит в поршне обеспечивает считывание положения бесконтактными датчиками.
Ключевые особенности конструкции
Профильная конструкция с внешними прикрученными крышками из алюминия обеспечивает жесткость и малый вес. Уплотнения выполнены из полиуретана, демпфирование — упругие элементы демпфирования на холостых ходах. Подключение воздуха G1/8; рабочее давление 0.2–10 бар; рабочая температура −20…+80 °C. Предназначен для работы со сжатым воздухом; возможна эксплуатация со смазкой, однако при её применении требуется постоянная смазка системы. Соответствует стандарту ISO 21287, содержит магнит для установки индикаторов позиции.
Экспертные рекомендации по применению
Рекомендуется установка фильтра/регулятора и контроль давления в пределах 0.2–10 бар, защита от перегрева и замерзания в пределах −20…+80 °C. При монтаже учитывайте осевое выравнивание для предотвращения боковых нагрузок на шток; используйте стойкие к износу крепежные элементы для внутренней резьбы M10. Если применяется смазка — обеспечьте её постоянность, иначе возможен ускоренный износ уплотнений полиуретана. Избегайте ударных перегрузок выше рабочей нагрузки и превышения максимального давления.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 63 мм | Определяет теоретическое усилие при рабочем давлении, используйте формулу F = p·S |
| Ход штока | 20 мм | Ограничивает перемещение; важно при расчёте времени цикла и установки конечных датчиков |
| Тип действия | одностороннего действия | Цилиндр возвращается пружиной или внешним механизмом, учтите это при подборе схемы управления |
| Стандарт | ISO 21287 | Размеры и крепления соответствуют стандарту ISO 21287 — повышенная взаимозаменяемость |
| Конец штока | внутренняя резьба | Удобно для установки вилки или крепёжных элементов с наружной резьбой |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; оставляйте запас по усилию 10–20% для надёжности.
- Если нужна позиционная диагностика — выбирайте исполнение с магнитом на поршне; без магнита герконовые или ультразвуковые датчики не дадут надёжного сигнала.
- Пневмодемпфирование даёт более плавные остановки и меньше ударных нагрузок на механизм, но снижает скорость; упругие демпферы просты в обслуживании и экономичны.
- Для работы в агрессивной среде или при больших боковых нагрузках используйте нержавеющие или усиленные варианты и внешние направляющие; стандартный алюминиевый корпус не всегда подходит.
Лайфхак: чтобы ускорить выдвижение при сохранении мягкой посадки, установите клапан быстрого выхлопа с регулируемым дросселем на магистрали вытеснения.
Частая ошибка: покупают цилиндр без магнита и затем не могут использовать стандартные магнитные датчики положения — проверяйте наличие магнита при подборе.
Кому не подходит
- При значительных боковых нагрузках — компактный цилиндр без направляющих.
- В агрессивной среде — алюминиевые корпуса без коррозионной защиты.
- Если требуется высокая ремонтопригодность — цельно запрессованные корпуса без съёмных крышек.
Практические кейсы
- Заменили устаревший цилиндр на ISO 21287: сохранили крепления и сократили время переналадки на 2 часа благодаря стандартизованным отверстиям фланца.
- Установили цилиндр 63 мм вместо 50 мм, увеличив усилие на 60% при том же давлении, что позволило отказаться от гидравлического привода.
- Добавили магниты и стандартные датчики положения — получили контроль хода без механической доработки конструкции станка.
Сопутствующие товары: дроссели для настройки скорости, монтажные фланцы и датчики положения (магнитные) — приобретаются вместе с цилиндрами.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и используйте формулу F = p·S при рабочем давлении p (в бар пересчитать в Н/мм²); добавьте запас 10–20% на потерю давления.
Можно ли менять цилиндры одного стандарта без переделки крепежей?
Да, при соблюдении одного стандарта (например, ISO 21287) отверстия и фланцы совпадают, что обычно позволяет заменить без переделки крепежей.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется по скорости и обеспечивает мягкую посадку при разных нагрузках; упругие элементы фиксированы и проще в обслуживании, но дают жёсткую остановку при больших энергиях.
Как отрегулировать пневматическое демпфирование?
Регулировка выполняется сменой или настройкой встроенного дросселя демпфера: уменьшайте проход для более мягкой посадки или увеличивайте для ускорения, контролируя максимальные давления на корпус.
Какие монтажные принадлежности и защита штока требуются для цилиндров?
Часто используют монтажные фланцы, лапы, вилки на шток и фитинги; для защиты штока применяют скребки или гофрозащиту, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-063-RSA-0020
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks KC
