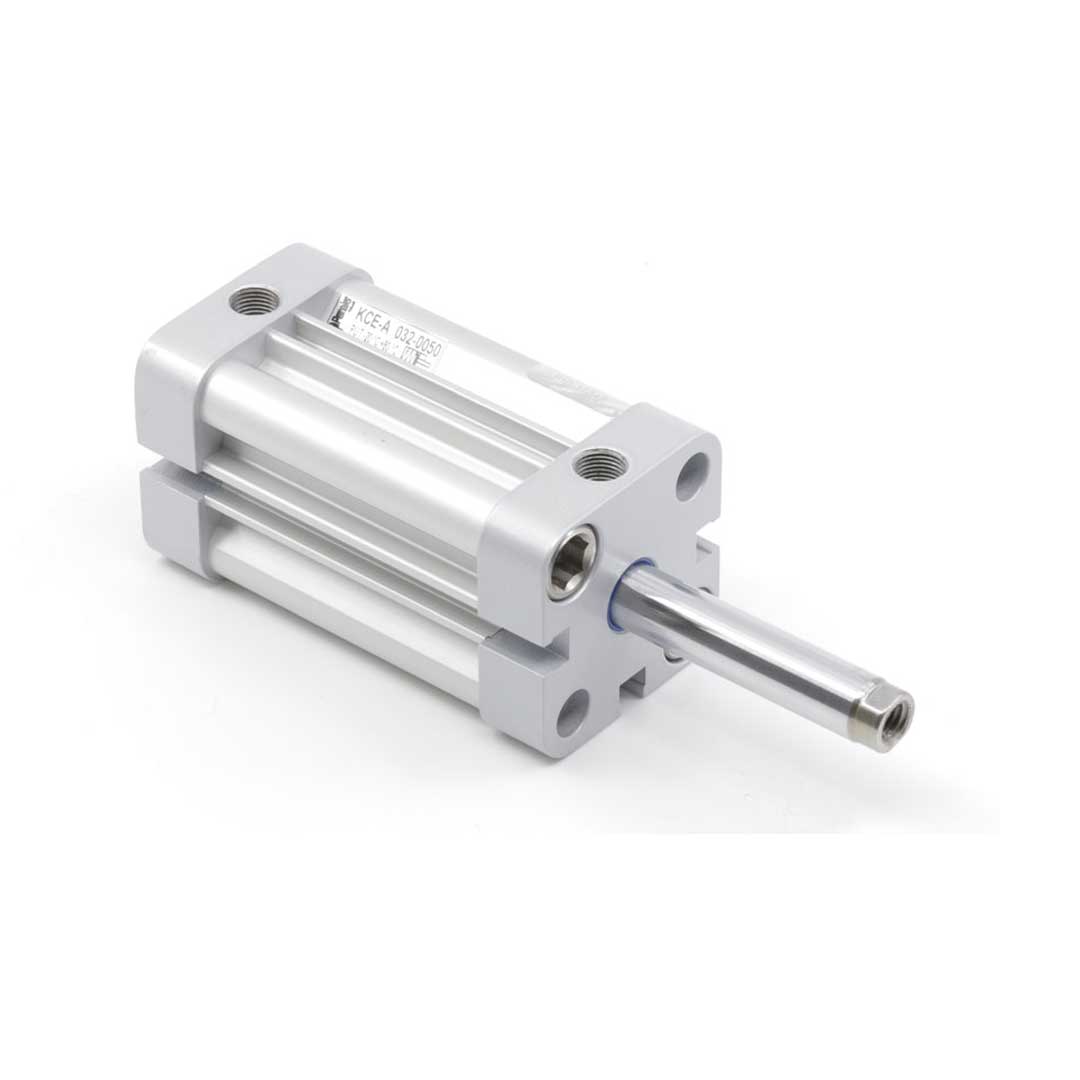

Описание KC-063-RSA-0025
Назначение и принцип работы
Компактный пневмоцилиндр ISO 21287 с диаметром поршня 63 мм и ходом 25 мм предназначен для линейного перемещения и позиционирования узлов в узких пространствах автоматики и упаковки. Работает от сжатого воздуха через порт G1/8 в диапазоне 0,2–10 бар; конструкция — одностороннего действия (шток выдвинут в исходном положении) с возвратной силой пружины. Поршень оснащён магнитом для бесконтактного контроля положения датчиками, что обеспечивает надёжное срабатывание концевых датчиков при цикличной работе.
Ключевые особенности конструкции
Профильный корпус с внешне прикрученными алюминиевыми крышками и уплотнениями из полиуретана обеспечивает высокую жёсткость и малый вес. Шток односторонний, с внутренней резьбой M10 для соединения исполнительных органов; конец штока имеет внутреннюю резьбу. Демпфирование реализовано упругими элементами, что снижает ударные нагрузки при остановке. Стандарт ISO 21287 гарантирует совместимость монтажных аксессуаров и датчиков. Рабочая температура от −20 до +80 °C; среда — очищенный сжатый воздух; при использовании смазки требуется последующая постоянная смазка.
Экспертные рекомендации по применению
Монтировать с обеспечением точной осевой поддержки и исключением боковых нагрузок; использовать фильтрацию и осушение воздуха, избегать перегрузок при давлении ближе к 10 бар. При выборе положения датчика учитывать магнитный профиль поршня и рекомендованные расстояния срабатывания. При длительной эксплуатации в масляной среде или при предварительной смазке соблюдать регулярное обслуживание уплотнений; при частых ударах дополнительно устанавливать демпферы или амортизаторы. Проверять резьбовые соединения M10 и фитинги G1/8 на герметичность при первом пуске.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 63 мм | Определяет доступное усилие и подбирается по требуемой нагрузке. |
| Ход штока | 25 мм | Максимальное рабочее перемещение штока; важно для расчёта механики захвата. |
| Стандарт | ISO 21287 | Гарантирует типоразмерную совместимость крепёжных и установочных отверстий. |
| Тип действия | одностороннего действия | Возврат осуществляется пружиной или внешней нагрузкой, учесть при автоматике. |
| Конец штока | внутренняя резьба | Удобно для установки вилок и других навесных элементов без удлинения штока. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление системы.
- Если важен точный контроль положения — выбирайте исполнение с магнитом на поршне для бесконтактных датчиков; без магнита позицию отследить сложнее.
- Пневматическое демпфирование даёт регулируемую энергоёмкость удара и удобнее для настройки скорости и мягкости ходов по сравнению с упругими элементами.
- Материал штока и корпуса выбирайте по среде эксплуатации: алюминий хорош для большинства задач, но в агрессивной среде предпочтительнее нержавеющие элементы.
- Стандартизованные цилиндры (ISO 21287) упрощают замену и монтаж без переделки крепежа — согласуйте габариты перед покупкой.
Лайфхак: для быстрого увеличения скорости штока установите клапан быстрого выхлопа на разгрузке — уменьшает сопротивление при сбросе воздуха и ускоряет возврат.
Частая ошибка: покупка цилиндра без магнита и последующая попытка установки герконовых датчиков — без магнитного профиля положение детектировать нельзя.
Кому не подходит
- Компактные круглые цилиндры при значительных боковых нагрузках — требуется внешняя направляющая.
- Алюминиевые цилиндры в агрессивной химической среде без коррозионной защиты.
- Незапрессованные конструкции, если требуется высокая ремонтопригодность и замена внутренних частей на месте.
Практические кейсы
- Заменили цилиндр нестандартного размера на ISO 21287 с тем же креплением — монтаж прошёл без переделки станка, сократили простои на 2 дня.
- Подобрали диаметр 63 мм по требуемому усилию для удержания 120 Н на рабочем ходе при 6 бар — расчёт по площади поршня решил задачу без запаса по мощности.
- Установили магнитный поршень и герконовые датчики — получили стабильную сигнализацию прихода штока и уменьшили браки при позиционировании на 30%.
Сопутствующие товары: дроссели регулирования, фитинги G1/8–G1/4, монтажные фланцы и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и умножьте на рабочее давление p: F = p·S; учитывайте КПД и сопротивления в системе.
Можно ли заменить цилиндр одного стандарта на другой без переделки крепежей?
Если оба цилиндра соответствуют одному стандарту (например, ISO 21287), замена обычно возможна без изменения крепежа; при переходе между стандартами потребуется проверка габаритов и отверстий.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется дросселем и меняет параметр плавности удара, упругие элементы фиксированы по характеристикам и менее гибки в настройке.
Как отрегулировать пневматическое демпфирование?
Регулируйте расход дросселем на корпусе или отдельным внешним дросселем, изменяя скорость слива воздуха в цилиндре; выполняйте регулировку при рабочей нагрузке и минимальных утечках.
Какие монтажные принадлежности и защита штока используются чаще всего?
Часто применяют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока используют скребки, гофры или пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-063-RSA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks KC
