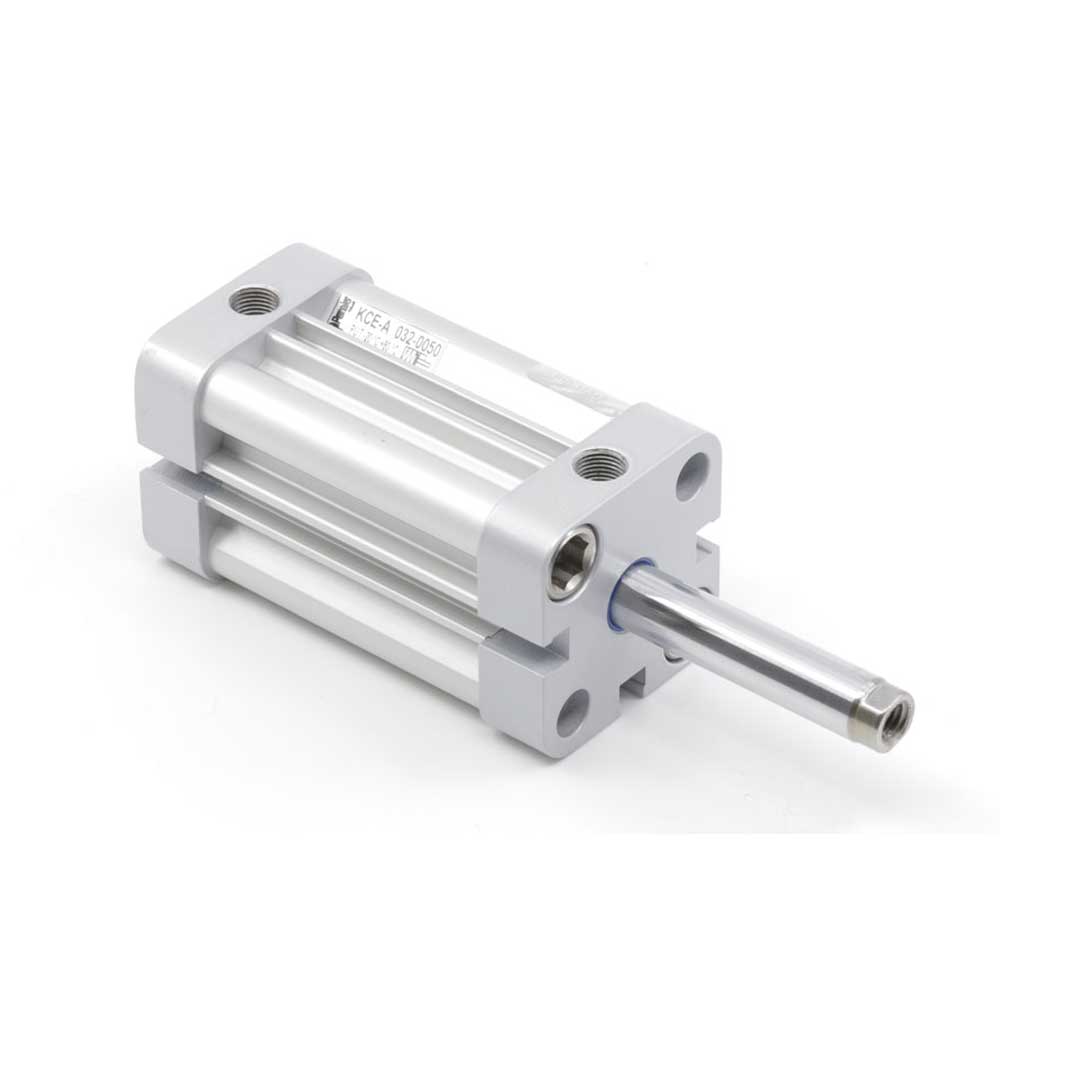

Описание KC-080-RSA-0015
Назначение и принцип работы
Компактный пневмоцилиндр по ISO 21287 предназначен для короткоходовых приводов: перемещения, позиционирования и фиксации заготовок в автоматических линиях, станциях сборки и устройствах захвата. Поршень Ø80 мм и ход 15 мм обеспечивают высокую силу при небольшом ходе. Одностороннего действия (шток выдвинут в исходном положении) реализует рабочий ход под давлением, возвращение — пружиной/атмосферой. Питается сжатым воздухом через G1/8, позиционирование возможно с использованием встроенного магнита и датчиков.
Ключевые особенности конструкции
Профильное исполнение с внешними прикрученными крышками и алюминиевыми крышками снижает вес и упрощает монтаж в ограниченном пространстве. Конец штока — внутренняя резьба M12, односторонний шток. Демпфирование выполнено упругими элементами, уплотнения — полиуретан; рабочее давление 0,2–10 бар, рабочая температура −20…+80 °C. Стандарт ISO 21287 гарантирует взаимозаменяемость; магнит для датчиков обеспечивает бесконтактное определение позиции. Допускается эксплуатация со смазкой, при введении смазки требуется последующая постоянная смазка.
Экспертные рекомендации по применению
Монтаж — с выверкой соосности, чтобы исключить боковые нагрузки на шток; торцевые моменты при соединении М12 не должны превышать рекомендованные значения для алюминиевого корпуса. Для длительной службы выдерживайте давление в пределах 0,2–10 бар и температуру −20…80 °C, используйте фильтрацию и сухой, чистый воздух. При применении смазки переходите на постоянную смазку и контролируйте состояние полиуретановых уплотнений; проверяйте работу демпферов на малых ходах и при частых циклах меняйте изношенные элементы во избежание скачков хода.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 80 мм | Определяет максимально доступное усилие на штоке при заданном давлении. |
| Ход штока | 15 мм | Рабочая длина перемещения штока. |
| Стандарт | ISO 21287 | Соответствие стандарту обеспечивает типоразмерную совместимость с креплениями и аксессуарами. |
| Тип действия | одностороннего действия | Работает при подаче давления с одной стороны; требуется пружина либо внешнее возвращение. |
| Конец штока | внутренняя резьба | Удобно для установки вилок, наконечников и соединительных элементов. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; запас по усилию 10–20% обеспечивает надёжность.
- Если нужна точная позиция — выбирайте цилиндры с магнитом на поршне или добавляйте внешние индуктивные/герконовые датчики; у стандартных ISO 21287 крепления датчиков типовые.
- При наличии боковых нагрузок используйте внешние направляющие или комбинируйте цилиндр с направляющей колонкой; компактные цилиндры без направляющих не подходят для значительных боковых усилий.
- Пневматическое демпфирование даёт воспроизводимую плавную остановку и регулируется по ходу; упругие элементы демпфирования проще и надёжнее в грязной среде.
- Материал штока и корпуса влияет на совместимость с агрессивной средой — при агрессивных средах выбирайте нержавеющие элементы или корпуса с антикоррозионным покрытием.
Лайфхак: для ускорения цикла поставьте клапан быстрого выхлопа и отрегулируйте дроссель на выхлопе — это снижает инерцию и увеличивает скорость хода без изменения давления.
Частая ошибка: покупают односторонний цилиндр без учёта возврата пружиной и не учитывают необходимость внешнего возврата в конструкции, что приводит к неправильной работе механизма.
Кому не подходит
- При больших боковых нагрузках — без внешних направляющих.
- В агрессивной химической среде — если цилиндр из алюминия без нержавеющих компонентов.
- Когда требуется высокая ремонтопригодность — варианты с неразборными крышками ограничивают ремонт.
Практические кейсы
- Заменили старый цилиндр нестандартного размера на ISO 21287 — сохранили монтаж и крепления, уменьшили время простоя на 40% благодаря типоразмерной совместимости.
- Для упаковочной линии подобрали диаметр 80 мм по требуемому усилию 1200 Н при 6 бар, что позволило исключить демпфирование на входе и увеличить скорость цикла на 15%.
- Установили цилиндр с внутренней резьбой и стандартным креплением — заменили без переделки крепёжных деталей и снизили стоимость модернизации оборудования на 25%.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2, затем усилие F = p·S при выбранном рабочем давлении p; добавьте запас 10–20% на потерю эффективности.
Можно ли заменить цилиндр одного стандарта на цилиндр другого стандарта без переделки крепежей?
Часто нельзя: стандарты (ISO 15552, ISO 21287 и т.д.) имеют разные шага крепёжных отверстий и посадочных размеров, поэтому замена без адаптеров возможна только при совпадении стандарта.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется по ходу и обеспечивает плавную, настраиваемую остановку; упругие элементы просты и надёжны, но менее регулируемы и со временем теряют характеристики.
Как отрегулировать пневматическое демпфирование на цилиндре?
Регулируют минутным винтом дросселя в районе поршня или на подведении воздуха, изменяя просачивание воздуха для достижения требуемой плавности торможения при конечной позиции.
Какие монтажные принадлежности используются с пневмоцилиндрами и как защитить шток от грязи?
Чаще всего применяют монтажные фланцы, лапы, вилки на шток и фитинги; для защиты штока используют скребки и гофрошланги, а при больших боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-080-RSA-0015
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks KC
