Описание KC-032-FSA-0005
Назначение и принцип работы

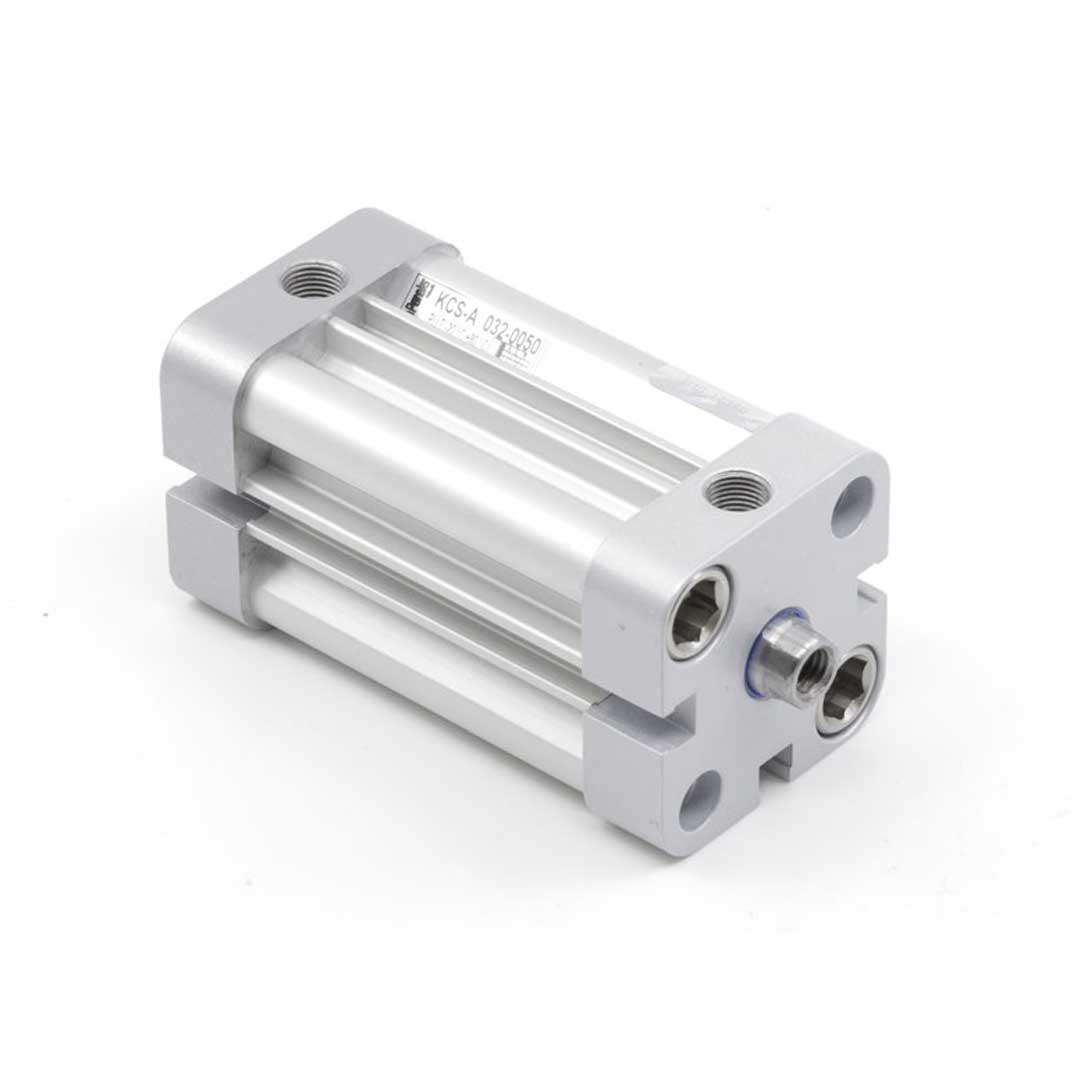

Компактный пневмоцилиндр Pemaks KCSA-32-005 предназначен для перемещений с ограниченным ходом в автоматических узлах, позиционирования и прижимных операциях в линиях сборки и упаковки. Поршень диаметром 32 мм и короткий ход 5 мм обеспечивают быструю откликовую силу при минимальном эксцентриситете. Цилиндр одностороннего действия (шток по умолчанию втянут) — при подаче сжатого воздуха на порт G1/8 поршень выталкивает шток; возврат выполняет встроенная пружина. При рабочем давлении 0,1–1,0 МПа (1–10 бар) теоретическая выходная сила составляет примерно 80 Н при 0,1 МПа и до ~800 Н при 1,0 МПа. Положение контролируется встроенным магнитом для бесконтактных датчиков.
Ключевые особенности конструкции
Корпус — профильный анодированный алюминиевый, крышки прикручены внешне; шток — хромированный стальной с внутренней резьбой M8. Демпфирование осуществляется упругими элементами на концах хода, уплотнения из NBR/PU обеспечивают совместимость со сжатым воздухом без агрессивных примесей. Исполнение рассчитано на стандарт ISO 21287, порт — G1/8. Рабочая среда — очищенный сжатый воздух, температура эксплуатации типично −10…+70 °C. Конструкция устойчива к цикличным нагрузкам, магнитная компоновка совместима с индустриальными индуктивными/герконными датчиками.
Экспертные рекомендации по применению
Для надежной работы используйте фильтр 40 µm и поддерживайте давление в диапазоне 0,3–0,7 МПа для баланса скорости и ресурса. Избегайте боковых нагрузок и перекосов при монтаже профильными креплениями; короткий ход 5 мм требует точной установки датчиков и корректной регулировки упругих демпферов. При навинчивании сведите к минимуму крутящий момент на внутренней резьбе M8 (рекомендуется фиксирующая паста и момент не более 8 Н·м). Для высокочастотных циклов предусмотрите дополнительную смазку и мониторинг температуры; при агрессивной среде заменяйте уплотнения на стойкие варианты.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет максимальное усилие при заданном давлении. |
| Ход штока | 5 мм | Короткий ход — для точечных перемещений и быстрых циклов. |
| Стандарт | ISO 21287 | Размеры и монтажные интерфейсы соответствуют стандарту ISO 21287. |
| Тип действия | одностороннего действия | Работа только при подаче воздуха на одну сторону; возврат под пружиной. |
| Конец штока | внутренняя резьба | Удобно для установки вилки на шток или монтажной фурнитуры. |
Советы специалистов
- Подбирайте диаметр поршня из расчёта требуемого усилия: F = p × S (где S — площадь поршня при диаметре 32 мм).
- Для коротких ходов и высокой частоты циклов выбирайте односторонние цилиндры с пружинным возвратом и минимальным объёмом воздуха.
- Если требуется позиционирование, выбирайте исполнение с магнитом на поршне; без магнита герконовые датчики работать не будут.
- Пневматическое демпфирование позволяет точно регулировать скорость и мягкость удара в конце хода — важно для тонкой наладки циклов.
- При боковых нагрузках обязательно используйте внешние направляющие или монтажные фланцы для предотвращения износа штока и уплотнений.
Лайфхак: для повышения скорости возврата на односторонних цилиндрах установите быстрораспускной выпускной клапан и уменьшите объём полости для более быстрого слива воздуха.
Частая ошибка: устанавливают цилиндр без направляющих при значительных боковых нагрузках — это приводит к перекосу штока и преждевременному выходу из строя уплотнений.
Кому не подходит
- При больших боковых усилиях или агрессивной среде — без внешней направляющей и нержавеющих материалов.
- Если требуется точное позиционирование по нескольким неподвижным точкам — цилиндр без магнита или без внешних датчиков.
- Для ремонтоориентированных конструкций, где важна лёгкая разборка — цилиндры со стационарными завальцованными крышками.
Практические кейсы
- Заменили старый цилиндр на ISO 21287 32 мм — сохранились крепления и посадочные размеры, переделки узла не потребовалось; время простоя сократилось на 2 дня.
- Установили цилиндр 32×5 мм вместо крупного аналога для точного позиционирования штока — уменьшился расход воздуха на 30% при той же производительности цикла.
- Подобрали диаметр по требуемому усилию: для рабочей силы 150 Н при 6 бар выбрали 32 мм, подтвердив расчётом F = p×S и запасом прочности.
Сопутствующие товары:
- регулируемые дроссели и фитинги для настройки скорости;
- датчики положения (герконовые/индуктивные), монтажные фланцы и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2, затем F = p·S; подберите диаметр, обеспечивающий требуемое F при рабочем давлении с запасом.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, если оба цилиндра соответствуют одному стандарту (например, ISO 21287), монтажные и габаритные размеры обычно взаимозаменяемы.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха через дроссель и даёт плавную регулировку скорости, упругое демпфирование — фиксированное гасение за счёт резиновых элементов.
Как отрегулировать пневматическое демпфирование?
Изменяйте пропускную способность дросселя на входе/выходе демпфера до достижения требуемой скорости и мягкости удара в конце хода.
Какие монтажные принадлежности и защита штока используются?
Часто используют фланцы, монтажные лапы, вилки на шток; для защиты штока — скребки и гофры, при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-032-FSA-0005
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks KC
