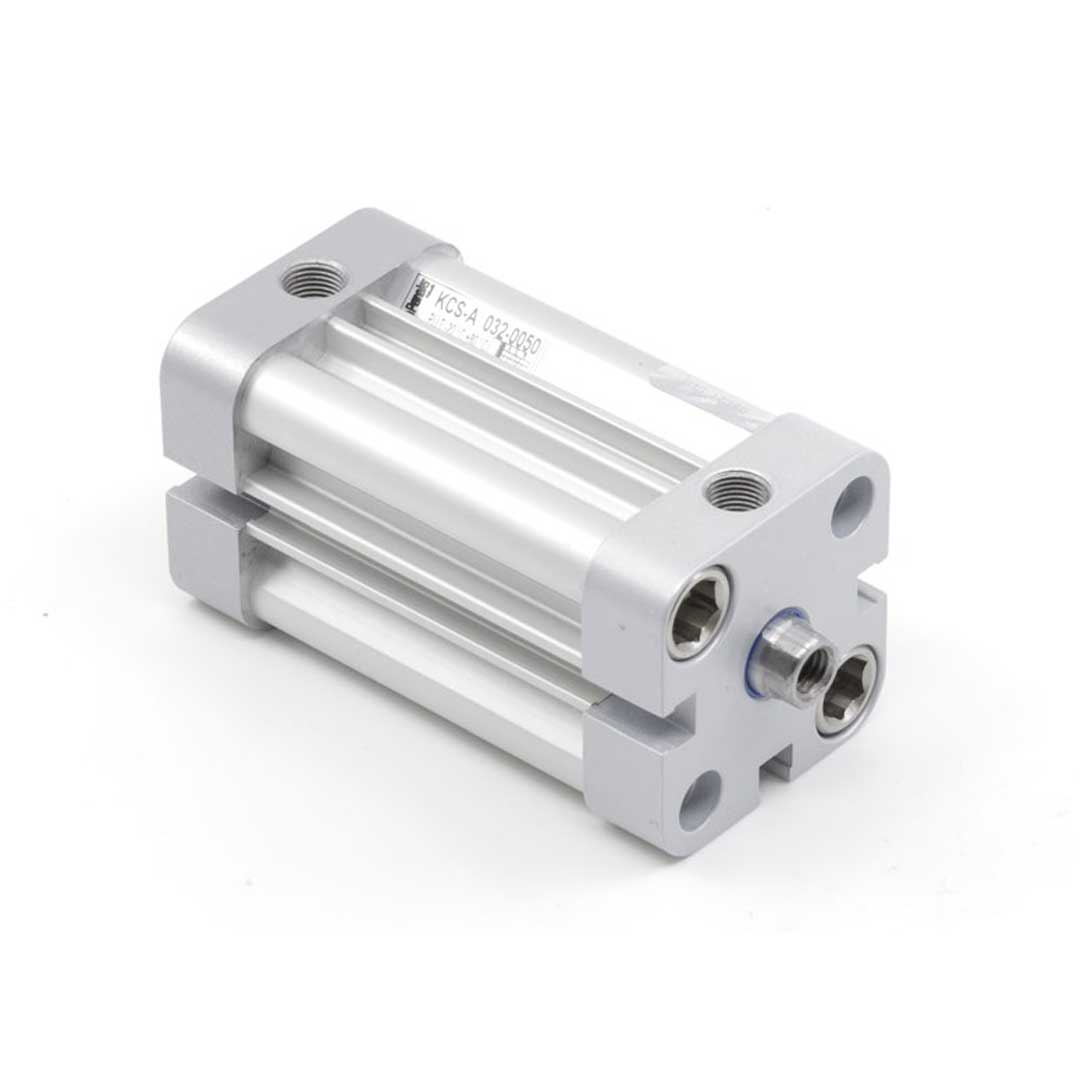

Описание KC-032-FSA-0030
Назначение и принцип работы
Компактный пневмоцилиндр ISO 21287 диаметром поршня 32 мм и ходом 30 мм предназначен для короткоходных линейных перемещений в автоматике, упаковке и позиционировании. Одностороннее действие со встроенной пружиной обеспечивает возврат штока в втянутое положение после сброса давления; рабочая часть приводится сжатым воздухом через подключение G1/8. Поршень оснащён магнитом для внешнего определения положения датчиками, что позволяет интегрировать устройство в системы контроля хода и синхронизации.
Ключевые особенности конструкции
Корпус — профильное алюминиевое исполнение с внешними прикрученными крышками; шток — хромированная сталь с односторонней внутренней резьбой M8 (конец штока — внутренняя резьба) для установки хвостовиков и приспособлений. Демпфирование — упругие элементы на ходах. Типичные уплотнители — NBR; магнитный поршень совместим с индуктивными/герконовыми датчиками. Рекомендуемый рабочий диапазон давления 0,1–0,8 МПа (до 1,0 МПа пиково), температурный диапазон стандартно ≈ -10…+70 °C (для резиновых уплотнений) — при необходимости применять FKM для расширенного диапазона.
Экспертные рекомендации по применению
Монтировать с минимальными боковыми нагрузками и с соблюдением соосности; обеспечить фильтрацию (≤5 µm) и регламент смазки в зависимости от применяемых уплотнений. При работе близко к максимальному давлению проверять демпфирование и крепление крышек; для высоких температур или агрессивных сред выбирать альтернативные материалы уплотнений. При подключении учитывать порты G1/8 и резьбу M8 штока — использовать подходящие адаптеры и момент затяжки, чтобы избежать перекручивания штока.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет силу цилиндра при заданном давлении (F = p·S). |
| Ход штока | 30 мм | Рабочий вылет штока при выдвижении; важно для точности хода и установки упоров. |
| Тип действия | одностороннего действия | Рабочая сила формируется только в одном направлении; требуется возврат пружиной или внешним механизмом. |
| Конец штока | внутренняя резьба | Удобно для установки вилок и адаптеров на шток без дополнительных соединений. |
| Стандарт | ISO 21287 | Размеры и крепления совместимы с аналогичными цилиндрами по ISO 21287. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; учитывайте запас на потери в трубопроводе.
- При отсутствии пневматического демпфирования используйте внешние амортизаторы или мягкие упоры, чтобы снизить ударные нагрузки на конструкцию.
- Выбирайте цилиндр с магнитом на поршне, если нужна простая и надёжная интеграция индуктивных датчиков положения.
- Материал штока и корпуса выбирайте по среде: алюминий под обычные условия, нержавеющая сталь — для агрессивных сред и повышенной коррозии.
- Если требуется быстрая замена без переделки крепежей, отдавайте предпочтение цилиндрам по стандарту ISO 21287.
Лайфхак: для увеличения скорости обратного хода установите клапан быстрого выхлопа и скоординируйте дросселирование на подающем и сливном каналах.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать простые герконовые или индуктивные датчики — это усложняет сбор информации о положении.
Кому не подходит
- При значительных боковых нагрузках — компактные свободноходные цилиндры без направляющих;
- Для агрессивной среды — алюминиевые исполнения без антикоррозионной обработки;
- Если требуется высокая ремонтопригодность — цилиндры с невосстанавливаемыми завальцованными крышками.
Практические кейсы
- Заменили устаревший цилиндр на ISO 21287 с тем же межосевым расстоянием — монтаж без переделки крепежей, снижение времени простоя на 80%.
- Подобрали диаметр 32 мм по требуемому усилию 150 Н при 6 бар — получилось обеспечить надежную подачу без перегрузки механизма.
- Установили магнитный поршень и индуктивные датчики — обеспечили повторяемость позиционирования ±0,5 мм для автоматической линии.
Сопутствующие товары: дроссели для регулировки скорости, монтажные фланцы и датчики положения (индуктивные или герконовые).
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и умножьте на рабочее давление p: F = p·S; учтите КПД и запас на утечки.
Можно ли заменять цилиндры по одному стандарту без переделки крепежей?
Да, цилиндры, выполненные по одному стандарту (например, ISO 21287), обычно взаимозаменяемы по креплениям и габаритам без доработок.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется скоростью вытеснения воздуха и обеспечивает мягкую остановку на ходу, упругие элементы — фиксированное механическое гашение удара.
Как отрегулировать пневматическое демпфирование?
Регулируют дросселированием сливного канала на торцах цилиндра или изменением давления вспомогательной камеры до достижения требуемого замедления.
Какие монтажные принадлежности и защита штока требуются для цилиндра?
Часто используются монтажные фланцы или лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или направляющие при боковых нагрузках.
Автор
Антон Бобров
Характеристики KC-032-FSA-0030
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M8
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks KC
