Описание KC-063-FSA-0040
Назначение и принцип работы

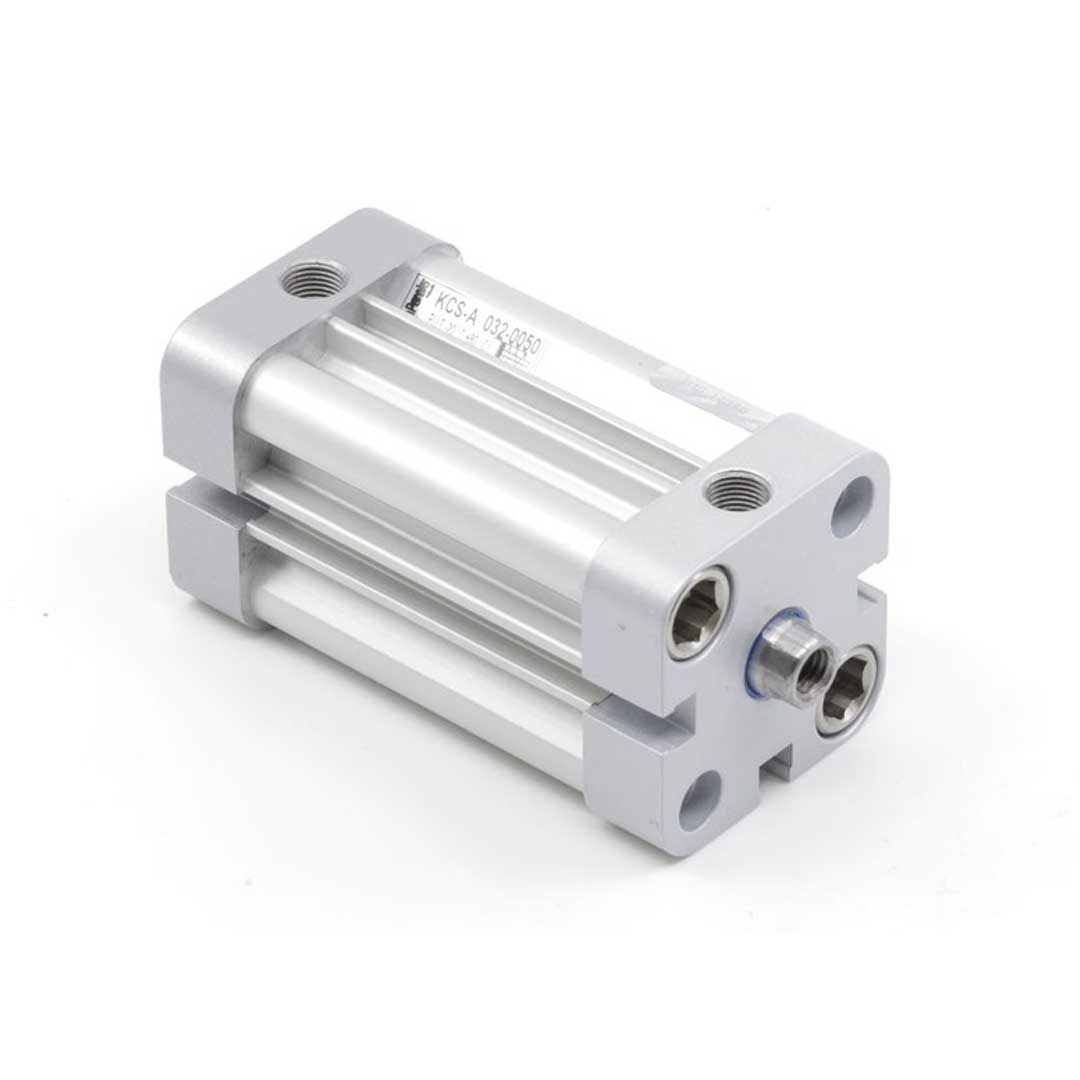

Пневмоцилиндр KCSA-63-040 разработан для компактных приводов при позиционировании и перемещении деталей на автоматизированных линиях, станках и упаковочном оборудовании. Диаметр поршня 63 мм и ход 40 мм обеспечивают высокую силу выталкивания при рабочем давлении, тип действия — одностороннего (шток втянут) со встроенной пружиной возврата. Работает от сжатого воздуха (подключение G1/8), комплектуется магнитом в поршне для бесконтактного определения положения датчиками.
Ключевые особенности конструкции
Корпус профильный из анодированного алюминия с внешними прикрученными крышками, шток — хромированная сталь с внутренней резьбой M10. Демпфирование — упругие элементы, стандарт исполнения — ISO 21287. Уплотнения — NBR (типично для серии), рабочая среда — сжатый воздух без агрессивных примесей; рекомендованный диапазон давления 1–8 бар (макс. 10 бар), рабочая температура ориентировочно −10…+70 °C. Порт G1/8 обеспечивает совместимость с типовыми фитингами.
Экспертные рекомендации по применению
Монтировать с опорой на фланцы/сухари, исключать поперечные нагрузки и ударные контакты; при использовании датчиков подбирать герконы/индуктивные датчики для магнитного поршня. Для соединения применять фитинги G1/8 и контролировать момент затяжки при навинчивании М10 во внутреннюю резьбу. Не превышать 10 бар, избегать работы при температуре вне диапазона и регулярно проверять состояние уплотнений и демпферов; при требовании длительного цикла рассмотрите смазку согласно рекомендациям производителя.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 63 мм | Определяет усилие пневмоцилиндра (при 6 бар усилие пропорционально площади поршня). |
| Ход штока | 40 мм | Расстояние, которое проходит шток при выдвижении; влияет на рабочий ход механизма. |
| Тип действия | одностороннего действия | Цилиндр обеспечивает усилие/перемещение преимущественно в одном направлении, требуется возвратная пружина или внешний механизм. |
| Конец штока | внутр. резьба | Упрощает монтаж дополнительных элементов (вилки, наконечники), требует проверки прочности резьбового соединения. |
| Стандарт | ISO 21287 | Стандартизованные размеры и крепления облегчают замену и интеграцию с аналогичными цилиндрами. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и используйте F = p × S с рабочим давлением системы и запасом по безопасности.
- Оценивайте необходимость пневмодемпфирования: для ударных циклов предпочтительно пневматическое демпфирование, для мягких стопов — упругие элементы.
- Если требуется позиционирование с герконовыми/датчиками, выбирайте цилиндр с магнитом на поршне; без магнита требуется другой тип датчиков.
- Материал штока и корпуса учитывайте под среду эксплуатации: при агрессивной среде выбирайте нержавеющие варианты или дополнительные покрытия.
- При выборе по стандарту (ISO 21287) вы получаете совместимость крепежей и монтажных размеров с другими производителями.
Лайфхак: для ускорения курса штока и снижения потерь времени ставьте клапан быстрого выхлопа на подачу/выпуск при длинных линиях пневмотрассы.
Частая ошибка: устанавливают стандартный цилиндр без направляющей при существенных боковых нагрузках на шток — приводит к раннему износу уплотнений и искривлению штока.
Кому не подходит
- Системам с значительными поперечными нагрузками — компактные/скользящие цилиндры без направляющих.
- Агрессивным средам без коррозионно-устойчивых материалов — алюминиевые исполнения без защиты.
- Технологиям, требующим съёмности крышек и простой ремонтопригодности, если конструкция имеет завальцованные несъёмные крышки.
3 кейса из практики
- Заменили старый цилиндр на ISO 21287 с диаметром 63 мм — монтажные отверстия совпали, переналадка станка заняла 2 часа вместо полного переделывания крепежа.
- Подобрали диаметр по усилию: требовалось 1000 Н при 6 бар — рассчитали площадь и выбрали 63 мм, что обеспечило запас прочности и стабильную работу.
- Установили цилиндр с внутренней резьбой штока и стандартным фланцем — фурнитура (вилка и монтажная лапа) подошла без доработок и сократила время пусконаладки.
Сопутствующие товары: дроссели регулировки скорости, фитинги и монтажные пластины, вилки на шток и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывайте по формуле F = p × S: определите рабочее давление p (в бар переведите в Н/мм²) и площадь поршня S по диаметру, учитывайте КПД и запас по безопасности.
Можно ли заменить цилиндр одного стандарта на другой без переделки крепежей?
Если оба цилиндра одного стандарта (например, ISO 21287), то чаще всего замена возможна без переделки; при переходе между стандартами потребуется сверка размеров крепежей и при необходимости адаптеры.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха и даёт плавный, настраиваемый ход; упругие элементы обеспечивают фиксированную мягкую остановку без регулировки.
Как отрегулировать пневматическое демпфирование?
Регулируют дросселем, изменяя пропуск воздуха через демпфирующие каналы; настройку проводят при рабочем давлении и нагрузке, добиваясь нужной скорости и мягкости остановки.
Какие монтажные принадлежности используются и когда нужна внешняя направляющая?
Часто используют фланцы, лапы, вилки на шток, дроссели и фитинги; внешняя направляющая нужна при значительных боковых или крутящих нагрузках, когда штатный корпус не обеспечивает необходимую жёсткость.
Автор
Антон Бобров
Характеристики KC-063-FSA-0040
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks KC
