Описание KC-080-FSA-0050
Назначение и принцип работы

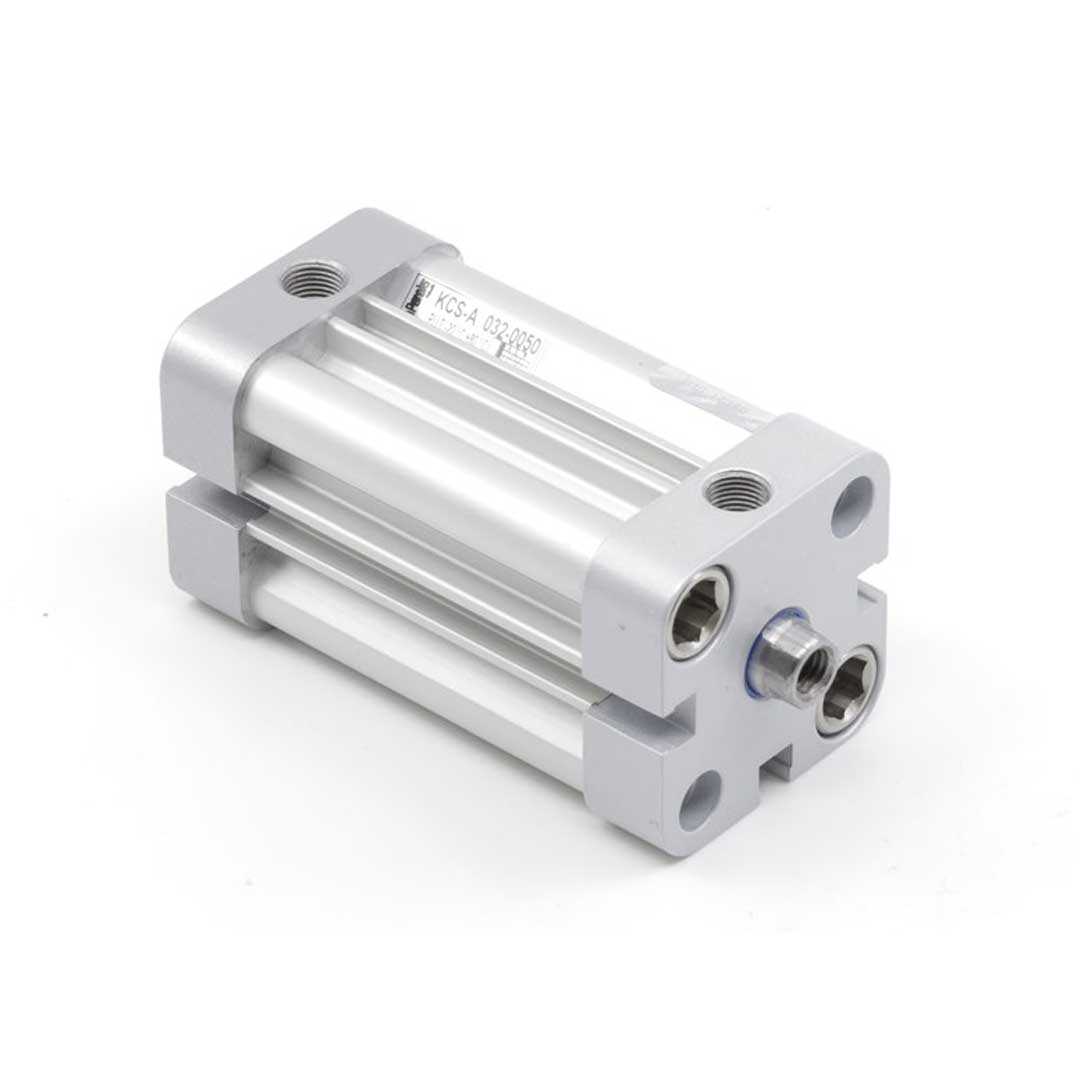

Компактный пневмоцилиндр по ISO 21287 с диаметром поршня 80 мм и ходом 50 мм предназначен для линейного перемещения и позиционирования в ограниченном пространстве механизмов и автоматических линий. Модель KCSA-80-050 Pemaks — одностороннего действия (шток втянут в исходном состоянии), при подаче сжатого воздуха на подключение G1/8 шток выдвигается, при отключении воздух выпускается и шток возвращается пружиной в втянутое положение. Благодаря встроенному магниту обеспечивается бесконтактное определение положения при установке датчиков (реед/Холл), что упрощает интеграцию в системы КИПиА.
Ключевые особенности конструкции
Корпус — профильный с внешними прикрученными крышками, обычно из анодированного алюминия; шток — хромированная сталь с односторонней внутренней резьбой M12. Демпфирование обеспечено упругими элементами (резиновые буферы) для мягкой остановки при конце хода. В уплотнениях применяются резиновые материалы (NBR/PUR), допускающие рабочее давление 0,1–1,0 МПа (рекомендуемый диапазон 0,15–0,8 МПа) и рабочую температуру примерно от −20 °C до +70 °C. Параметры обеспечивают приблизительную силу на штоке ~3,0 кН при 0,6 МПа и до ~5,0 кН при 1,0 МПа.
Экспертные рекомендации по применению
Для надежной работы используйте фильтр и осушитель в магистрали, при необходимости — небольшую смазку в соответствии с рекомендацией производителя по уплотнениям. Монтаж по ISO 21287 обеспечивает взаимозаменяемость; фиксируйте цилиндр через профильные крышки, не перегружайте шток на изгиб. При установке датчиков соблюдайте зазоры для магнитного датчика. Избегайте работы вне указанных температур и превышения давления; регулярная проверка уплотнений и состояние демпферов продлит ресурс и предупредит течи.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 80 мм | Определяет усилие цилиндра при заданном давлении; используется для расчёта F = p·S. |
| Ход штока | 50 мм | Максимальное перемещение штока при полном ходе. |
| Тип действия | одностороннего действия | Возврат штока осуществляется внешней пружиной или нагрузкой. |
| Конец штока | внутренняя резьба | Удобно для установки вилки или других присоединительных элементов. |
| Стандарт | ISO 21287 | Гарантирует совместимость по габаритам и крепежу с цилиндрами этого стандарта. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитайте площадь S и умножьте на рабочее давление (F = p·S), учитывайте КПД и потери.
- Если нужен сигнал о положении — выбирайте исполнение с магнитом или добавляйте датчики, на цилиндрах без магнита герконовые датчики не сработают.
- Для операций с боковыми нагрузками применяйте внешние направляющие или комбинируйте цилиндр с направляющими рельсами.
- Пневматическое демпфирование даёт регулируемое торможение на конце хода; упругие демпферы проще и надёжнее при небольших скоростях, но менее настраиваемы.
- Материал штока и корпуса выбирайте по среде эксплуатации: алюминий для общего применения, нержавейка при агрессивной среде или высокой коррозии.
Лайфхак: для увеличения скорости цикла используйте клапан быстрого выхлопа и отрегулируйте дроссели на подводе — это снизит время наполнения/опорожнения линии.
Практический приём: регулируемое пневматическое демпфирование настраивают уменьшением расхода через дроссель до достижения плавной остановки без пробоя упругих буферов.
Частая ошибка: приобретают цилиндр без магнита и пытаются использовать герконовые датчики; в результате невозможно контролировать положение без дополнительного оборудования.
Кому не подходит
- Системам с постоянными боковыми нагрузками — требуется внешняя направляющая.
- Агрессивной среде при стандартном алюминиевом исполнении — предпочтительна нержавеющая конструкция.
- Задачам с требованием лёгкой ремонтопригодности при завальцованных крышках — выбирайте конструкцию с разъёмными крышками.
Практические кейсы
- Заменили устаревший цилиндр на ISO 21287 той же посадки — монтаж без переделки крепежей, простая замена благодаря стандартизации.
- Подобрали диаметр поршня 80 мм по требуемому усилию 1000 Н при 6 бар, расчёт площади позволил избежать перебора по мощности и снизить габариты.
- Установили внешние направляющие при боковой нагрузке 150 Н, благодаря чему ресурс штока увеличился в 3 раза и сократились заедания.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения, вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь паза S = π·(D/2)^2, затем F = p·S; для безопасности учитывайте запас 10–20% и потери в системе.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, при соблюдении стандарта (например ISO 21287) габариты и расположение креплений совпадают, замена обычно проходит без изменений крепежа.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование даёт регулируемое торможение за счёт оттока воздуха через дроссель; упругие демпферы — это физические амортизаторы с фиксированной характеристикой.
Как отрегулировать пневматическое демпфирование?
Изменяйте пропускную способность дросселя на дренажном канале демпфера до получения плавной остановки без ударов; контролируйте при рабочем давлении и температуре.
Какие монтажные принадлежности и защита штока используются с цилиндрами?
Частые комплектующие: дроссели, фитинги, монтажные фланцы, вилки на шток и датчики положения; защиту штока обеспечивают скребки и гофрошланги, при сильном загрязнении — щитки или пыльники.
Автор
Антон Бобров
Характеристики KC-080-FSA-0050
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks KC
