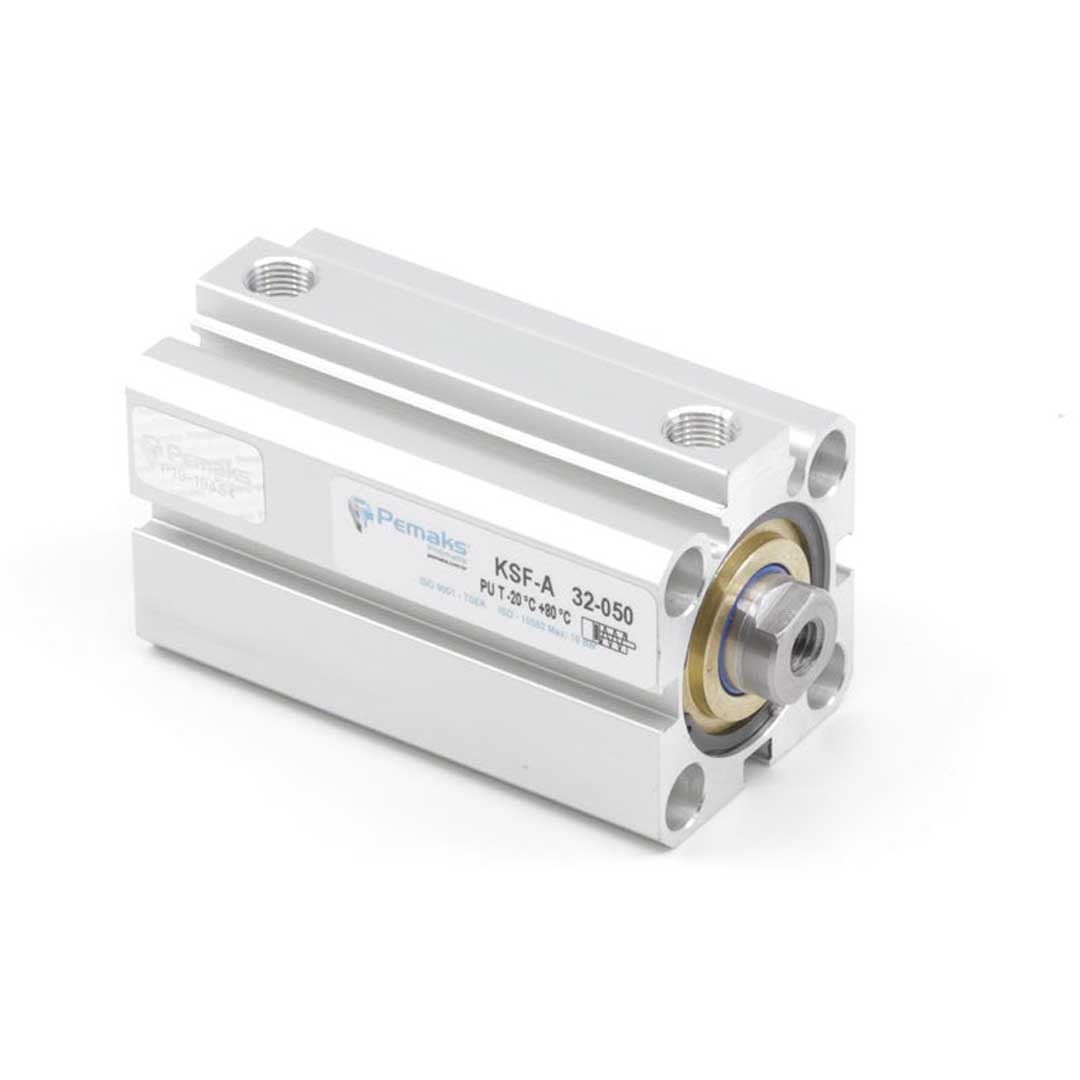

Описание KS-025-FSA-0030
Назначение и принцип работы
Короткоходовый пневмоцилиндр Pemaks предназначен для компактных перемещений и позиционирования в узлах автоматизации: захват, подача, упор и индексирование на коротком ходе 30 мм. Работает от сжатого воздуха (подключение M5) в одностороннем режиме: исходное положение — шток втянут; при подаче давления (0,2 ÷ 10 бар) производится рабочий ход поршня диаметром 25 мм. Позиционирование контролируется встроенным магнитом для бесконтактных датчиков, что обеспечивает надёжное детектирование конца хода при высоком цикле.
Ключевые особенности конструкции
Профильное исполнение с внутренней крышкой на стопорном кольце обеспечивает компактность и простоту монтажа. Конец штока — внутренняя резьба M10, односторонний шток. Крышки изготовлены из сплава алюминия и бронзы с анодированным (элоксаловым) покрытием; уплотнения — полиуретан. Демпфирование реализовано упругими элементами, подходит для режимов до 10 бар и температур от −20 до +80 °C. Предназначен для работы со сжатым воздухом; возможно применение смазки, при этом требуется постоянная подача смазки в системе.
Экспертные рекомендации по применению
Монтировать с учётом минимизации боковых нагрузок и использовать направляющие при радиальных усилиях — цилиндр рассчитан на осевое движение. Для надёжной работы соблюдать диапазон давления 0,2–10 бар и температуру −20…80 °C; избегать пыли и агрессивных сред. При использовании смазки обеспечить непрерывную смазку в линии. Для цифровой автоматизации применять герконовые/холловые датчики, совместимые с магнитом в поршне. Типичные ошибки: превышение давления, неправильное соединение M5 или переразмер резьбы M10 при креплении штока, недостаточная фильтрация воздуха — приводят к ускоренному износу полиуретановых уплотнений.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет максимальное усилие цилиндра при заданном давлении (расчёт F = p·S). |
| Ход штока | 30 мм | Рабочий ход штока — влияет на перемещение и точность позиционирования. |
| Тип действия | одностороннего действия | Возврат штока осуществляется внешней нагрузкой или пружиной/воздухом в противоположной камере. |
| Конец штока | внутренняя резьба | Удобно для установки вилок и аксессуаров без дополнительной переделки штока. |
| Демпфирование | Демпфирование | Наличие демпфирования влияет на плавность и снижение ударов при конце хода. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитывайте площадь поршня и multiplizieren на рабочее давление.
- Если требуется точное позиционирование с внешними датчиками — выбирайте исполнение с магнитом или предусмотрите место для установки герконов/датчиков.
- Отсутствие пневматического демпфирования увеличивает ударные нагрузки на узлы — при высоких циклах отдавайте предпочтение цилиндрам с демпфированием.
- Материал штока и корпуса критичен при агрессивной среде — для коррозионных условий используйте нержавеющие решения или защитные покрытия.
- Стандартизованные цилиндры упрощают замену и монтаж; нестандартные требуют проверки размеров крепежей и посадочных мест.
Лайфхак: для уменьшения времени цикла используйте клапан быстрого выхлопа и настраиваемые дроссели на подводящих линиях.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать простые герконовые датчики для контроля положения.
Кому не подходит
- Сферические/компактные цилиндры при значительных боковых нагрузках — требуют внешних направляющих.
- Алюминиевые исполнения для агрессивных сред — лучше применять нержавеющие корпуса.
- Нестандартизованные цилиндры, если важна быстрая и бесшовная замена на площади с унифицированными крепежами.
Практические кейсы
- Заменили цилиндр по ISO на новый стандартизованный аналог — крепежи совпали, сократили простои установки на 2 часа.
- Установили цилиндр 25 мм вместо 32 мм после расчёта усилия по F = p·S — сохранили точность и снизили инерционные нагрузки.
- Добавили внешние направляющие при боковых нагрузках 150 Н — срок службы штока увеличился в 3 раза без изменения конструкции станка.
Сопутствующие товары: дроссели, фитинги, монтажные лапы, датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Расчёт по формуле F = p·S, где S — площадь поршня (π·d²/4) и p — рабочее давление; подставьте требуемое F и доступное давление для получения d.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 15552) взаимозаменяемы по габаритам и крепежу при совпадении диаметра и хода; всегда проверяйте точные размеры крепёжных отверстий.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется потоком воздуха и обеспечивает плавную остановку; упругие элементы демпфируют механически и менее гибки в регулировке.
Как отрегулировать пневматическое демпфирование?
Регулируют путём изменения пропускной способности демпфирующих каналов или дросселей в торцах цилиндра — уменьшение отверстия увеличит демпфирование и замедлит ход.
Какие монтажные принадлежности и защиты штока используются с пневмоцилиндрами?
Часто используют монтажные лапы/фланцы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры и пыльники, а при боковых нагрузках — внешние направляющие.
Характеристики KS-025-FSA-0030
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M10
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- -
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сплав алюминия и бронзы с элоксаловым покрытием
- Pemaks KS
