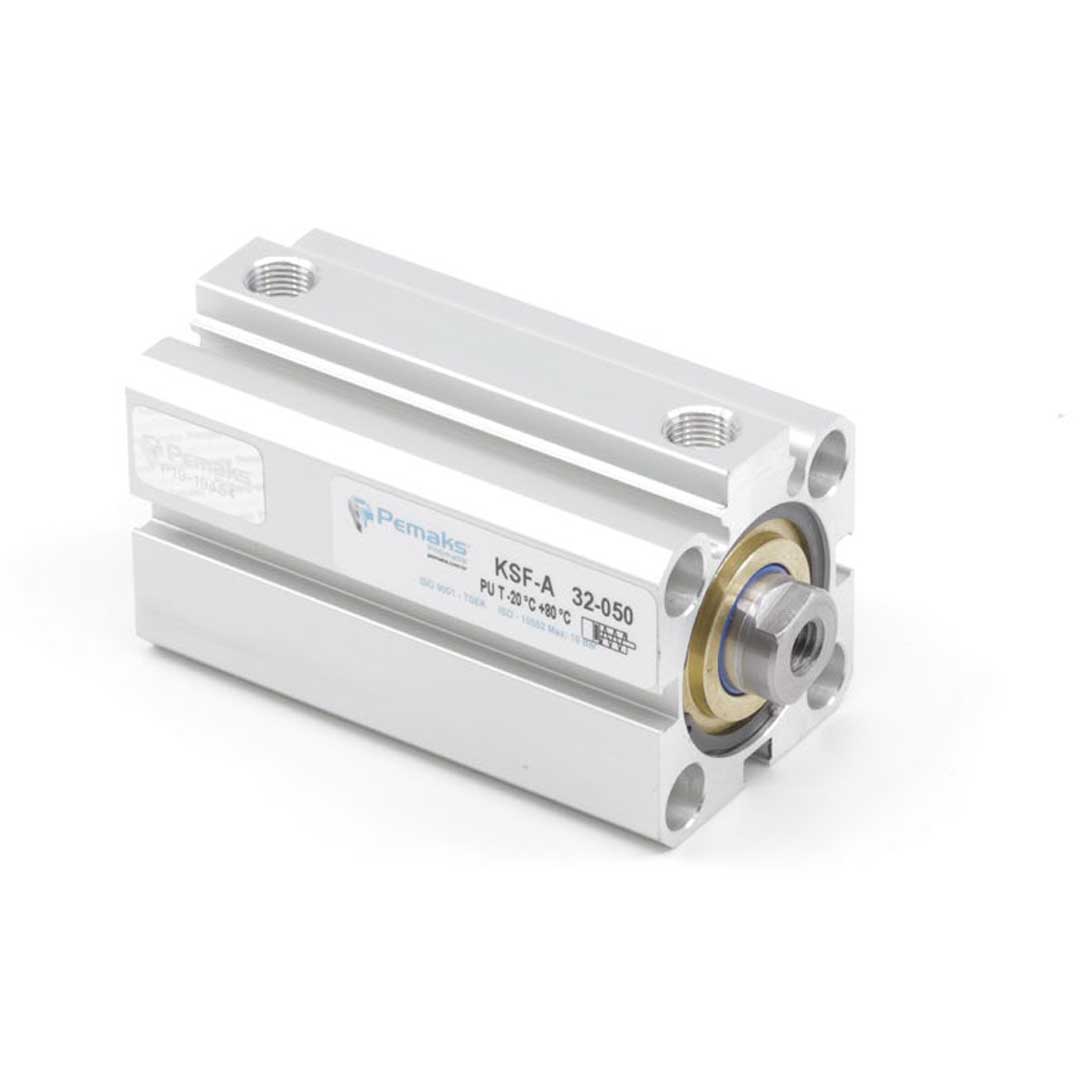

Описание KS-032-FSA-0050
Назначение и принцип работы
Пневмоцилиндр KSFA-32-050 Pemaks предназначен для краткоходных перемещений в автоматике и сборочных линиях: выталкивание, позиционирование и прижим на ходу 50 мм при диаметре поршня 32 мм. Это одностороннего действия изделие со штатным положением «шток втянут» — рабочее сжатие воздуха подаётся для выдвижения штока, возврат осуществляется встроенной пружиной. Подключение через G1/8, внутренняя резьба на конце штока M12 обеспечивает прямое крепление инструментов или переходников.
Ключевые особенности конструкции
Корпус профильного типа с внутренней крышкой на стопорном кольце; крышки выполнены из сплава алюминия и бронзы с электролитическим (анодированным) покрытием для коррозионной стойкости. Уплотнения — полиуретан, демпфирование — упругие элементы. Позиционирование контролируется встроенным магнитом для датчиков (reed/Hall). Рабочая среда — сжатый воздух (возможно применение смазки, при этом требуется последующая постоянная смазка). Рабочее давление 0.2–10 бар, рабочая температура −20…+80 °C. При 10 бар теоретическая усилие на штоке ≈ 804 Н.
Экспертные рекомендации по применению
Устанавливайте с осевой центровкой, исключайте боковые нагрузки и ударные перегрузки. Рекомендуется фильтр-регулятор и, при применении смазки, регулярная подача масла; при сухой эксплуатации применять чистый, осушенный воздух. Подбирайте датчики положения по габаритам магнита. Проверяйте резьбовое соединение M12 и глубину вкручивания при монтаже инструмента. Избегайте работы за пределами 0.2–10 бар и вне температурного диапазона для сохранения ресурса уплотнений.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 32 мм | Определяет максимальное теоретическое усилие при заданном давлении; используйте формулу F = p · S для расчёта. |
| Ход штока | 50 мм | Рабочий вылет штока — влияет на перемещение актуатора и подбор упоров/ограничителей хода. |
| Тип действия | одностороннего действия | Возврат осуществляется пружиной/внешней силой, учтите при расчёте требуемого усилия и скорости. |
| Конец штока | внутренняя резьба | Удобно для установки вилок и монтажных элементов без дополнительной переделки штока. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь S = π·(D/2)² и используйте F = p·S при рабочем давлении.
- Для задач с точной фиксацией позиции предпочтительно выбрать цилиндр с магнитом на поршне для бесконтактных датчиков положения.
- Отсутствие пневмодемпфирования увеличивает ударное взаимодействие при конце хода — используйте демпфирование или внешние гасители при высоких скоростях.
- Материал штока и корпуса критичен: для агрессивных сред и повышенной коррозии выбирайте нержавеющие исполнение или гофры/скребки для защиты штока.
Лайфхак: для увеличения скорости цикла ставьте клапан быстрого выхлопа на линию выхода, а демпфирование на заводских соединениях настраивайте тонкой регулировкой дросселя на впуске/выпуске.
Частая ошибка: выбирают цилиндр без магнита и затем не могут контролировать позицию простыми герконами; также часто применяют компактные цилиндры при значительных боковых нагрузках без внешних направляющих.
Кому не подходит
- При значительных боковых нагрузках — без внешней направляющей.
- В агрессивной среде — стандартный алюминиевый корпус без антикоррозионной обработки.
- Если важна ремонтопригодность — завальцованные герметичные цилиндры с несъёмными крышками.
Практические кейсы
- Заменили цилиндр по ISO на стандартизованный аналог — сохранились все крепёжные точки, монтажные фланцы и размеры; время переустановки составило 30 минут.
- Установили однотипный цилиндр 32×50 вместо старого нестандарта — сохранили посадочные отверстия, потребовалась только замена вилки штока; экономия на переделке составила 70%.
- Подобрали диаметр поршня по требуемому усилию для захвата 150 Н при 6 бар — расчёт S и проверка по характеристикам позволили сохранить запас по давлению 20%.
Сопутствующие товары: дроссели регулировочные, фитинги и монтажные лапы/фланцы, датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)² и используйте формулу F = p·S при рабочем давлении p; учтите КПД и запас по давлению.
Можно ли заменить цилиндр на аналогичный по стандарту без переделки крепежей?
Если замена выполняется в рамках одного стандарта (например ISO 15552 или ISO 6432), габариты и крепёжные точки обычно совпадают и переделка не требуется.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха и даёт плавную и настраиваемую затухание, упругие элементы демпфируют за счёт механической энергии и имеют фиксированную жёсткость.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссель на порту демпфирования или на линии подачи/выпуска, контролируя скорость хода и уровень удара; выполняйте регулировку по рабочим условиям и температуре.
Какие монтажные принадлежности и защита штока требуются с пневмоцилиндрами?
Часто используют фланцы, монтажные лапы, вилки на шток, дроссели и фитинги; для защиты штока — скребки, гофрошланги или направляющие при боковых нагрузках.
Характеристики KS-032-FSA-0050
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M12
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- -
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- сплав алюминия и бронзы с элоксаловым покрытием
- Pemaks KS
