Обзор

Электромагнитный расходомер SITRANS F M MAG 3100 имеет ряд различных исполнений применимых в различных отраслях где необходимо измерение расхода.

Особенности

Широкий диапазон диаметров: DN 15 to DN 2000 (½" to 78")
Широкий модельный ряд для многих применений : MAG 1100, MAG 1100 F, MAG 3100 P and MAG 5100 W
Широкий диапазон номиналов давлений: PN 6 to PN 100
ANSI Class 150/300, AS 2129/AS 4087, JIS K10 и K20.По запросу 690 bar (10 000 psi)
Большое колличество вариантов материалв футеровок и электродов
Полностью сварная конструкция стойкая к агрессивным установкам
Простое обслуживание, карта памяти SENSORPROM автоматически сохраняет настройки.
Запатентованная технология SITRANS F M беспроливной поверки с сохрением оттиска SENSORPROM .

Область применения

Расходомеры SITRANS F M применимы для различных отраслей:

Непрерывные процессы
Химия
Металлургия
Добывающая отрасль
Энергетика
Нефть и Газ
Сточные воды

Дизайн

Возможно как компактное так и разнесенное исполнения
Простой запуск , взаимозаменяемость преобразователей
Ex ATEX и FM/CSA версии
Высокотемпратурная версия до 180 °C (356 °F)
Допуск PTB, OIML R 75 и OIML R 117
Удовлетворяет нормам: PED, 97/23/EC дерективы давления для фланцев EN 1092-1
Монтажная длина ISO 13359
Доводка на месте стандартной версии до IP68/NEMA 6P

Способ действия

Принцип действия расходомера основан на законе электромагнитной индукции и законе Фарадея , по которым сенсор определяет скорость потока.

Интеграция

Сам расходомер состоит из пернвичного сенсора и преобразователя сигналов MAG 5000, 6000 и 6000 I.

Гибкая коммуникация с помощью модулей USM II упрощает возможность работы с разным цифровыми протоколами

HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP and PA, Modbus RTU/RS485.

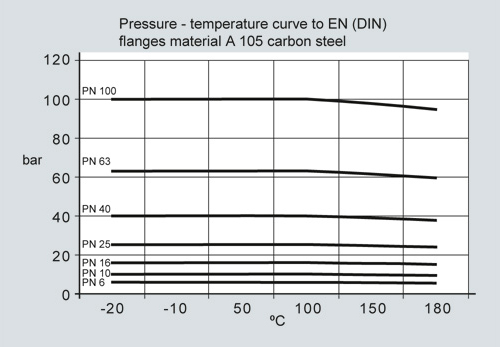

Pressure-temperature curve to EN (DIN) flanges, material A 105 carbon steel

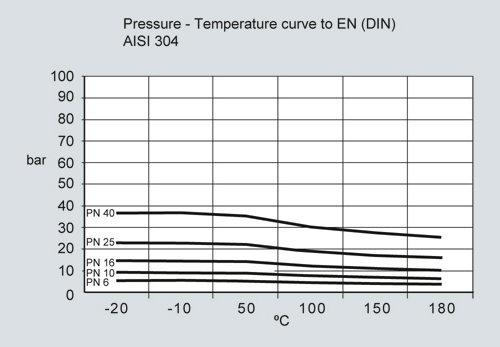

Pressure-temperature curve to EN (DIN) flanges AISI 304

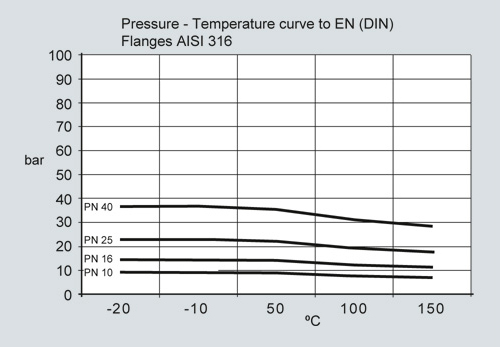

Pressure-temperature curve to EN (DIN) flanges AISI 316

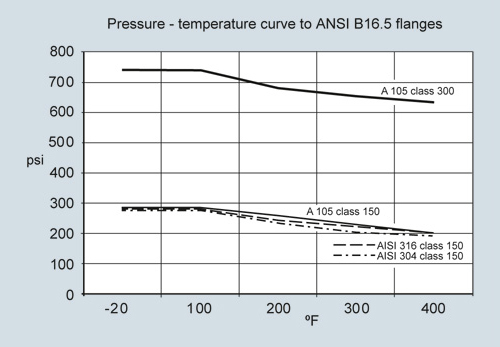

Pressure-temperature curve to ANSI B16.5 flanges

Note: The pressure-temperature curves only assist in the selection of a system. No responsibility is taken for the correctness of the information. For exact data please refer to the PED requirements.

Технические данные

Версии	MAG 3100	MAG 3100 HT (High Temperature)
Характеристики продукта	Гибкая линейка продуктов	Рабочий процесс выше 150 °C (300 °F)
Номинальный размер	DN 15 … DN 2000 (½" … 78")	DN 15 … DN 300 (½" … 12")
Принцип измерения	электромагнитная индукция	электромагнитная индукция
Частота возбуждения (При частоте питающей сети: 50 Гц / 60 Гц)	DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц	DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц
	DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц	DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц
	DN 200 … 1200 (8" … 48"): 3.125 Hz/3.75 Гц	DN 200 … 300 (8" … 12"): 3.125 Hz/3.75 Гц
	DN 1400 … 2000 (54" … 78"): 1.5625 Hz/1.875 Гц
Подключение к процессу
Фланцы	EN 1092-1. с выступающей поверхностью (EN 1092-1, DIN 2501 и BS 4504 имеют одинаковые размеры ответных частей)	EN 1092-1, с выступающей поверхностью (EN 1092-1, DIN 2501 и BS 4504 имеют одинаковое размеры ответных частей)
	DN 65 … 2000 (2½" … 78"): PN 6 (87 psi)	DN 15 … 300 (½" … 12"): PN 40 (580 psi)
	DN 200 … 2000 (8" … 78"): PN 10 (145 psi)	DN 65 … 300 (2½" … 12"): PN 16 (232 psi)
	DN 65 … 2000 (2½" … 78"): PN 16 (232 psi)	DN 200 … 300 (8" … 12"): PN 10 (145 psi)
	DN 200 … 600 (8" … 24"): PN 25 (362 psi)	DN 200 … 300 (8" … 12"): PN 25 (362 psi)
	DN 15 … 600 (½" … 24”): PN 40 (580 psi)
	DN 50 … 300 (2" … 12"): PN 63 (913 psi)
	DN 25 … 300 (1" … 12"): PN 100 (1450 psi)
	ANSI B16.5 (~BS 1560), с выступающей поверхностью:	ANSI B16.5 (~BS 1560), с выступающей поверхностью:
	½" … 24": Класс 150 (20 бар (290 psi))	½" … 12": Класс 150 (20 бар (290 psi))
	½" … 24": Класс 300 (50 бар (725 psi))	½" … 12": Класс 300 (50 бар (725 psi))
	AWWA С-207, с плоской поверхностью, 28...78": Класс D (10 бар)
	AS 2129, с выступающей поверхностью ½" … 48": Таблица E	AS 2129, выступающая поверхность ½" … 12": Таблица E
	AS 4087, с выступающей поверхностью:
	PN 16 (DN 50 … 1200, 16 бар (232 psi))
	PN 21 (DN 50 … 600, 21 бар (304 psi))
	PN 35 (DN 50 … 600, 35 бар (508 psi))
	JIS B 2220:2004
	K10 (1" … 24")
	K20 (1" … 24")
	Другие фланцы и классы по давлению предоставляются по запросу	Другие фланцы и классы по давлению предоставляются по запросу
Номинальные условия эксплуатации
Температура окружающей среды (условия также зависят от материала вкладыша)
Стандартный датчик	-40 … +100 °C (-40 … +212 °F)	-40 … +100 °C (-40 … +212 °F)
Ex датчик	-20 … +60 °C (-4 … +140 °F)	для температуры вещества до 150 °С -20...+60 °С for up to 150 °C (302 °F) (-4 … +140 °F)
Ex датчик	-20 … +60 °C (-4 … +140 °F)	для температуры вещества 150... 180 ° (302 … 356 °F) С температура вещества: -20...+50 °С (-4 … +122 °F)
С компактно установленным измерительным преобразователем
MAG 5000/6000	-20 … +60 °C (-4 … +140 °F)	-20 … +60 °C (-4 … +140 °F)
MAG 6000 I	-20 … +60 °C (-4 … +140 °F)	-20 … +60 °C (-4 … +140 °F)
MAG 6000 I Ex de	-10 … +60 °C (14 … 140 °F)	-10 … +60 °C (14 … 140 °F)
Рабочее давление [фбс. бар] (максимальное рабочее давление уменьшается с ростом температуры и при применении фланцев из нержавеющей стали)	Неопрен 0.01 … 100 бар (0.15 … 1450 psi)
	EPDM 0.01 … 40 бар (0.15 … 580 psi)
	Резина Linatex 0.01 … 40 бар (0.15 ... 580 psi)
	Эбонит 0.01 … 100 бар (0.15 … 1450 psi)
	PTFE	PTFE Тефлон
	DN ≤ 300 (≤ 12"): 0.3 … 50 бар (4 … 725 psi)	DN 15... 300 (1/2...12") (130/180 °С): 0,3/0,6...50 бар (модификация 180 °С PTFE поставляется с завода с установленными заземляющими шайбами типа Е и клеммной коробкой из нержавеющей стали)
	350 ≤ DN ≤ 600 (14"≤ DN ≤ 24"): 0.3 … 40 бар (4 … 580 psi)
	PFA	PFA
	DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi)	DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi)
Каркас корпуса	IP67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин	P67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин
	Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н₂0, постоянно (не для Ех)	Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н₂0, постоянно (не для Ех)
Падение давления при 3 м/с	Как при прямой трубе
Тестовое давление	1.5 x PN (где применимо)
Механические нагрузки (вибрация)	18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36	18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36
	Датчик: 3.17 г	Датчик: 3.17 г
	Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г	Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г
	Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г	Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г
Температура вещества	Мягкий каучук 0 … +70 °C (32 … 158 °F)	PTFE -20 … +130 °C (-4 … +266 °F)
	EPDM -10 … +70 °C (14 … 158 °F)	PTFE -20 … +180 °C (-4 … +356 °F) Factory mounted grounding rings type E in SS and SS terminal box. Can only be used with remote transmitter.
	Linatex (резина) -40 … +70 °C (-40 … +158 °F) (для температур ниже -20 °C (-4 °F) необходимо использовать фланцы AISI 304 или 316 )	PFA -20 … +150 °C (-4 … +300 °F)
	Эбонит 0 … 95 °C (32 … 203 °F)
	PTFE -20 … +100 °C (-4 … +212 °F)
	PFA -20 … +100 °C (-4 … +212 °F)
Электромагнитная совместимость	2004/108/EC	2004/108/EC
Конструкция
Вес	См. чертежи с размерами
Материал фланцев и корпуса	Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)	Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
	или	или
	Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)	Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм)
	или	или
	Фланцы и корпус из стали AISI 316 L (1.4404) полированные	Фланцы и корпус из стали AISI 316 L (1.4404) полированные
Материал измерительной трубы	AISI 304 (1.4301)	AISI 304 (1.4301)
Материал электродов	AISI 316 Ti (1.4571)	AISI 316 Ti (1.4571)
	PTFE: сплав Hastelloy C276	PTFE: сплав Hastelloy C276
	PFA: сплав Hastelloy C22	PFA: сплав Hastelloy C22
	Платина/Иридий	Платина/Иридий
	Титан	Титан
	Тантал	Тантал
Заземляющий электрод, материал	Модель с футеровкой из каучука: AISI 316Ti или сплав Hastelloy
	PTFE: нет	PTFE: нет
	PFA: возможны варианты из сплава Hastelloy,тантала или платины	PFA: возможны варианты из сплава Hastelloy, Тантала или Платины
Клеммная коробка (только удаленное исполнение)	Стандартная - армированный стекловолокном полиамид	Стандартная - армированный стекловолокном полиамид(макс. 150 °C (302 °F))
	Дополнительно - нержавеющая сталь AISI 316 (1.4436)	Нержавеющая сталь AISI 316 (1.4436)
	Ex Нержавеющая сталь AISI 316 (1.4436)	Ex Нержавеющая сталь AISI 316 (1.4436)
Кабельные вводы	Раздельная установка 2 x M20 or 2 x ½" NPT	Раздельная установка 2 x M20 or 2 x ½" NPT
	Компактная установка
	MAG 5000/MAG 6000: 4 x M20 или 4 x ½" NPT
	MAG 6000 I: 2 x M25 или 2 x ½" NPT (для питания/выхода)
	MAG 6000 I Ex de: 2 x M25 или 2 x ½" NPT (для питания/выхода)
Сертификаты и допуски
Калибровка
Стандартная калибровка продукции, отчет поставляется с датчиком	Установка точки отсчёта, 2 x 25 % и 2 x 90 %	Установка точки отсчета, 2 x 25 % и 2 x 90 %
Соответствие стандартам	PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC ¹⁾	PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC ¹⁾
Соответствие стандартам	CRN	CRN
Сертификат соответствия материала EN 10204 3.1	По запросу	По запросу
Допуски Ex	Датчики Ex	Датчики Ex
	ATEX 2 GD DN 15 … 300: EEx d e ia IIC T4 - T6	ATEX 2 GD DN 15 … 300: EEx d e ia IIC T3 - T6
	DN 350 … 2000 EEx e ia IIC T4 - T6
	FM Класс 1, Сек 1 ²⁾	FM Класс 1,Сек 1 ²⁾
	FM Класс 1, Зона 1	FM Класс 1, Зона 1
	CSA Класс 1, Зона 1	CSA Класс 1, Зона 1
	IEC Ex de ia IIC T3 - T6	IEC Ex de ia IIC T3 - T6
	Стандартные датчики	Стандартные датчики
	FM Класс 1, Сек 2	FM Класс 1, Сек 2
	CSA Класс 1, Сек 2	CSA Класс 1, Сек 2
Допуски на использование питьевой воды	Футеровка из EPDM:
	WRAS (WRc, BS6920 для холодной воды, Великобритания)
	NSF/ANSI Standard 61 (для холодной воды, США)
	ACS (Франция)
	DVGW W270 (Германия)
	Belgaqua (Бельгия)
	MCERTS (Великобритания) (для вкладышей из каучука EPDM или из PTFE,с электродами AISI 316 или сплава Hastelloy)
Коммерческий учет (СТ) U DN2000) (только в комплекте с MAG 5000/6000 СТ), по специальному заказу	Допуск на использование образца с холодной водой - DANAK TS 22.36.001, РТВ (Дания и Германия)
	Допуск на использование образца в качестве теплосчетчика — OIML R 75 (Дания)	Допуск на использование образца в качестве теплосчетчика — OIML R 75 (Дания)
	Допуск на использование образца с горячей водой — РТВ (Германия)	Допуск на использование образца с горячей водой — РТВ (Германия)
	Разрешение на использование образца с веществами, отличными от воды — OIML R 117 (Дания)

Техническую спецификацию измерительного преобразователя см. на соответствующих страницах.

¹⁾ Для размеров более 600 мм (24") в классе PN 16, сертификат соответствия PED предоставляется за дополнительную плату. Базовое устройство комплектуется LVD (директивой по низковольтным устройствам) и удостоверением электромагнитной совместимости. Вся продукция, продаваемая за пределами Евросоюза и европейской зоны свободной торговли, а также предназначенная для определенных секторов рынка, исключаются из директивы по оборудованию, работающему под давлением. В данную группу входят:

Измерители, используемые в сетях водоснабжения, водораспределения и водоотведения.
Измерители, используемые в трубопроводах, подающих жидкости из прибрежной зоны на сушу.
Измерители, используемые при добыче нефти и газа, в том числе в фонтанном и коллекторном оборудовании.
Любые измерители, монтируемые на судах или самоходных морских платформах. Только для датчиков размеров DN 15...300 (1/2...12") в компактном исполнении

²⁾ Только для датчиков размеров DN 15...300 (1/2...12") в компактном исполнении

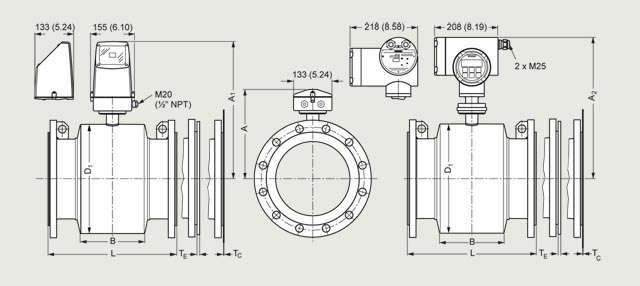

Чертеж

MAG 3100 и MAG 3100 HT сенсор в компактном исполнении

Dimensions in mm (inch)

Metric

DN	A ¹⁾	A₁/A₂⁸⁾	B	D₁	L₂
EN 1092-1-201						ANSI 16.5
PN 6, 10	PN 16/PN 16 non PED	PN 25	PN 40	PN 63	PN 100	Class 150	Class 300
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
15	187	338	59	104	-	-	-	200	-	-	200	200
25	187	338	59	104	-	-	-	200	-	260	200	200
40	197	348	82	124	-	-	-	200	-	280	200	200
50	205	356	72	139	-	-	-	200	276	300	200	200
65	212	363	72	154	200	200/-	-	200	320	350	200	272
80	222	373	72	174	200	200/-	-	272 ¹⁾	323	340	272 ¹⁾	272 ¹⁾
100	242	393	85	214	250	250/-	-	250	380	400	250	310
125	255	406	85	239	250	250/-	-	250	420	450	250	335
150	276	427	85	282	300	300/-	-	300	415	450	300	300
200	304	455	137	338	350	350/-	350	350	480	530	350	350
250	332	483	157	393	450	450/-	450	450	550	620	450	450
300	357	508	157	444	500	500/-	500	500	600	680	500	500
350	362	513	270	451	550	550/-	550	550	-	-	550	550
400	387	538	270	502	600	600/-	600	600	-	-	600	600
450	418	569	310	563	600	600/-	600	600	-	-	600	640
500	443	594	350	614	600	600/-	625	680	-	-	600	730
600	494	645	320	715	600	600/-	750	800	-	-	600	860
700	544	695	450	816	700	875/700	-	-	-	-	-	-
750	571	722	556	869	-	-/-	-	-	-	-	-	-
800	606	757	560	927	800	1000/800	-	-	-	-	-	-
900	653	804	630	1032	900	1125/900	-	-	-	-	-	-
1000	704	906	670	1136	1000	1250/1000	-	-	-	-	-	-
1050	704	906	670	1136	-	-/-	-	-	-	-	-	-
1100	755	906	770	1238	-	-/-	-	-	-	-	-	-
1200	810	961	792	1348	1200	1500/1200	-	-	-	-	-	-
1400	925	1076	1000	1675	1400	-/1400	-	-	-	-	-	-
1500	972	1123	1020	1672	1500	-/1500	-	-	-	-	-	-
1600	1025	1176	1130	1915	1600	-/1600	-	-	-	-	-	-
1800	1123	1274	1250	1974	1800	-/1800	-	-	-	-	-	-
2000	1223	1374	1375	2174	2000	-/2000	-	-	-	-	-	-

¹⁾ Not according to ISO 13359.

DN	L ²⁾				T_C³⁾	T_E³⁾	T_F³⁾	T_T³⁾	Wgt. ⁴⁾
AS 2129 E AS 4087 PN 16, 21, 35	AWWA C-207 Class D	JIS K10	JIS K20
[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]
15	200	-	200	200	-	6	2	1	4
25	200	-	200	200	1.2	6	2	1	5
40	200	-	200	240	1.2	6	2	1	8
50	200	-	200	240	1.2	6	2	1	9
65	200	-	200	272	1.2	6	2	1	11
80	200 ⁵⁾	-	200 ¹⁰⁾	272 ¹⁰⁾	1.2	6	2	1	12
100	250	-	250	310	1.2	6	2	1	16
125	250	-	250	335	1.2	6	2	-	19
150	300	-	300	300	1.2	6	2	-	27
200	350	-	350	350	1.2	8	2	-	40
250	450	-	450	450	1.2	8	2	-	60
300	500	-	500	500	1.6	8	2	-	80
350	550	-	550	550	1.6	8	-	-	110
400	600	-	600	600	1.6	10	-	-	125
450	600	-	600	640	1.6	10	-	-	175
500	600 ⁶⁾	-	600	680	1.6	10	-	-	200
600	600 ⁷⁾	-	600	800	1.6	10	-	-	287
700	700 ⁹⁾	700	-	-	2.0	-	-	-	330
750	750 ⁹⁾	750	-	-	2.0	-	-	-	360
800	800 ⁹⁾	800	-	-	2.0	-	-	-	450
900	900 ⁹⁾	900	-	-	2.0	-	-	-	530
1000	1000 ⁹⁾	1000	-	-	2.0	-	-	-	660
1050	-	1050	-	-	2.0	-	-	-	660
1100	1100 ⁹⁾	1100	-	-	2.0	-	-	-	1140
1200	1200 ⁹⁾	1200	-	-	2.0	-	-	-	1180
1400	-	1400	-	-	2.0	-	-	-	1600
1500	-	1500	-	-	3.0	-	-	-	2460
1600	-	1600	-	-	3.0	-	-	-	2525
1800	-	1800	-	-	3.0	-	-	-	2930
2000	-	2000	-	-	3.0	-	-	-	3665

¹⁾ 14.5 mm shorter with AISI terminal box (Ex and high temperature version)

²⁾ When earthing flanges are used, the thickness of the earthing flange must be added to the built-in length.

³⁾ TC = Type C grounding ring, TE = Type E grounding ring (Included and factory mounted on high temperature 180 °C (356 °F) PTFE sensor), TF = Flat type grounding rings

⁴⁾ Weights are approx. (for PN 16) without transmitter.

⁵⁾ PN 35 DN 80 = 272 mm (not according to ISO 13359)

⁶⁾ PN 35 DN 500 = 680 mm

⁷⁾ PN 35 DN 600 = 750 mm

⁸⁾ A₂ is 3 mm shorter than A₁.

⁹⁾ Not AS 4087 PN 21 or PN 35

¹⁰⁾ Size is out to ISO 13359.

- not available

D = Outside diameter of flange, see flange tables

MAG 3100 and MAG 3100 HT sensor with compact or remote transmitter

Imperial

DN	A ¹⁾	A₁/A₂⁸⁾	B	D₁	L₂
EN 1092-1-201						ANSI 16.5
PN 6, 10	PN 16/PN 16 non PED	PN 25	PN 40	PN 63	PN 100	Class 150	Class 300
[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]
½	7.36	13.31	2.32	4.09	-	-	-	7.87	-	-	7.87	7.87
1	7.36	13.31	2.32	4.09	-	-	-	7.87	-	10.24	7.87	7.87
1½	7.76	13.70	3.23	4.88	-	-	-	7.87	-	11.02	7.87	7.87
2	8.07	14.01	2.83	5.47	-	-	-	7.87	10.87	11.81	7.87	7.87
2½	8.35	14.29	2.83	6.06	7.87	7.87/-	-	7.87	12.60	13.78	7.87	10.71
3	8.74	14.69	2.83	6.85	7.87	7.87/-	-	10.71¹⁾	12.72	13.39	10.71¹⁾	10.71¹⁾
4	9.53	15.47	3.35	8.43	9.84	9.84/-	-	9.84	14.96	-	9.84	12.20
5	10.04	15.98	3.35	9.41	9.84	9.84/-	-	9.84	16.54	-	9.84	13.10
6	10.87	16.81	5.39	11.10	11.81	11.81/-	-	11.81	16.34	-	11.81	11.81
8	11.97	17.91	5.39	13.31	13.78	13.78/-	13.78	13.78	18.90	-	13.78	13.78
10	13.07	19.02	6.18	15.47	17.72	17.72/-	17.72	17.72	-	-	17.72	17.72
12	14.05	20.00	6.18	17.48	19.69	19.69/-	19.69	19.69	-	-	19.69	19.69
14	14.25	20.20	10.63	17.76	21.65	21.65/-	21.65	21.65	-	-	21.65	21.65
16	15.24	21.18	10.63	19.76	23.62	23.62/-	23.62	23.62	-	-	23.62	23.62
18	16.45	22.40	12.20	22.16	23.62	23.62/-	23.62	23.62	-	-	23.62	23.62
20	17.44	23.39	13.78	24.17	23.62	23.62/-	24.61	26.77	-	-	23.62	28.70
24	19.45	25.39	12.59	28.15	23.62	23.62/-	29.53	31.50	-	-	23.62	33.80
28	21.42	27.36	17.72	32.13	27.56	34.45/27.56	-	-	-	-	-	-
30	22.48	28.43	21.89	34.21	-	-/-	-	-	-	-	-	-
32	23.86	29.80	22.05	36.50	31.50	39.37/31.50	-	-	-	-	-	-
36	25.71	31.65	24.80	40.63	35.43	44.29/35.43	-	-	-	-	-	-
40	27.72	35.67	26.38	44.72	39.37	49.21/39.37	-	-	-	-	-	-
42	27.72	35.67	26.38	44.72	-	-/-	-	-	-	-	-	-
44	29.72	35.67	30.31	48.74	-	-/-	-	-	-	-	-	-
48	31.89	37.83	31.18	53.07	47.24	59.06/47.24	-	-	-	-	-	-
54	36.42	42.36	39.37	65.94	55.12	-/55.12	-	-	-	-	-	-
60	38.27	44.21	40.15	65.83	59.06	59.06/59.06	-	-	-	-	-	-
66	40.35	46.30	44.49	75.39	62.99	-/62.99	-	-	-	-	-	-
72	44.21	50.16	49.21	77.72	70.87	-/70.87	-	-	-	-	-	-
78	48.15	54.09	54.13	85.59	78.74	-/78.74	-	-	-	-	-	-

¹⁾Not according to ISO 13359

Size	L ²⁾				T_C³⁾	T_E³⁾	T_F³⁾	T_T³⁾	Wgt. ⁴⁾
AS 2129 E AS 4087 PN 16, 21, 35	AWWA C-207 Class D	JIS K10	JIS K20
[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[inch]	[lbs]
½	7.87	-	7.87	7.87	-	0.24	0.08	0.04	9
1	7.87	-	7.87	7.87	0.05	0.24	0.08	0.04	11
1½	7.87	-	7.87	9.44	0.05	0.24	0.08	0.04	17
2	7.87	-	7.87	9.44	0.05	0.24	0.08	0.04	20
2½	7.87	-	7.87	10.70	0.05	0.24	0.08	0.04	24
3	7.87 ⁵⁾	-	7.87	10.70	0.05	0.24	0.08	0.04	26
4	9.84	-	9.84	12.20	0.05	0.24	0.08	0.04	35
5	9.84	-	9.84	13.18	0.05	0.24	0.08	-	42
6	11.81	-	11.81	11.81	0.05	0.24	0.08	-	60
8	13.78	-	13.77	13.77	0.05	0.31	0.08	-	88
10	17.72	-	17.71	17.71	0.05	0.31	0.08	-	132
12	19.69	-	19.68	19.68	0.06	0.31	0.08	-	176
14	21.65	-	21.65	21.65	0.06	0.31	-	-	242
16	23.62	-	23.62	23.62	0.06	0.39	-	-	275
18	23.62	-	23.62	25.19	0.06	0.39	-	-	385
20	23.62 ⁶⁾	-	23.62	26.77	0.06	0.39	-	-	440
24	23.62 ⁷⁾	-	23.62	31.49	0.06	0.39	-	-	633
28	27.56	27.56	-	-	0.08	-	-	-	728
30	-	29.52	-	-	0.08	-	-	-	794
32	31.50	31.50	-	-	0.08	-	-	-	992
36	35.43	35.43	-	-	0.08	-	-	-	1168
40	39.37	39.37	-	-	0.08	-	-	-	1455
42	-	39.37	-	-	0.08	-	-	-	1455
44	43.31	43.31	-	-	0.08	-	-	-	2513
48	47.24	47.24	-	-	0.08	-	-	-	2601
54	-	55.12	-	-	0.12	-	-	-	3528
60	-	59.06	-	-	0.12	-	-	-	5423
66	-	63.00	-	-	0.12	-	-	-	5566
72	-	70.87	-	-	0.12	-	-	-	6460
78	-	78.74	-	-	0.12	-	-	-	8080

¹⁾ 0,571 inch shorter with AISI terminal box (Ex and high temperature version)

²⁾ When earthing flanges are used, the thickness of the earthing flange must be added to the built-in length.

³⁾ TC = Type C grounding ring, TE = Type E grounding ring (Included and factory mounted on high temperature 180 °C (356 °F) PTFE sensor), TF = Flat type grounding rings

⁴⁾ Weights are for ANSI 150 without transmitter.

⁵⁾ PN 35 DN 80 = 10.07 inch

⁶⁾ PN 35 DN 500 = 26.77 inch

⁷⁾ PN 35 DN 600 =2.53 inch

⁸⁾ A₂ is 0,6" shorter than A₁.

- not available

D = Outside diameter of flange, see flange tables

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание оборудования на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта
