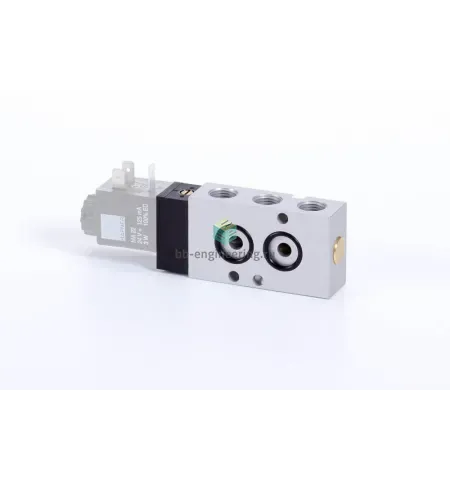

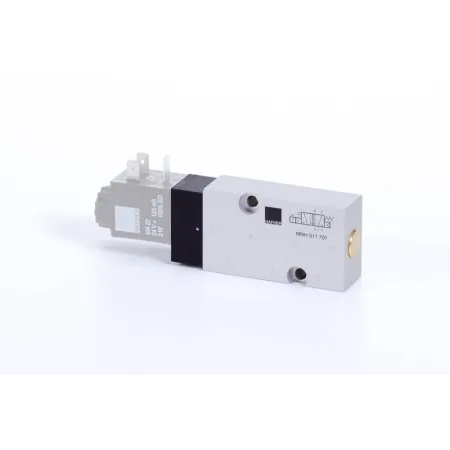

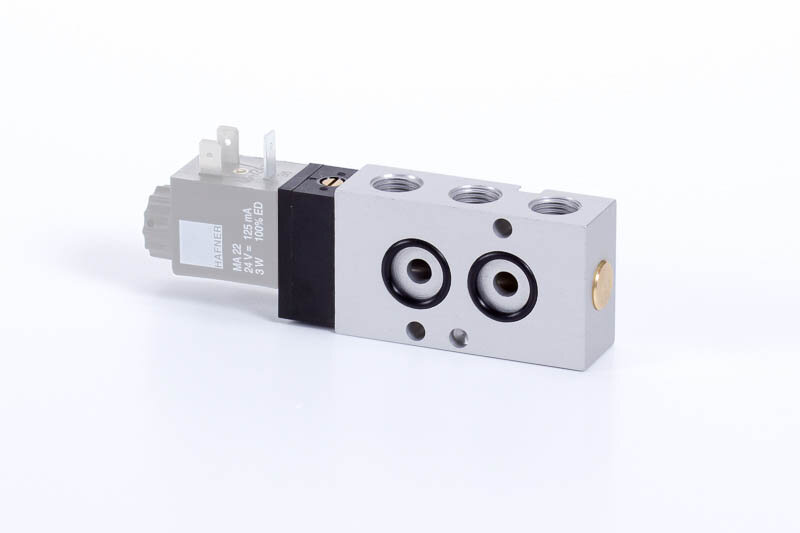

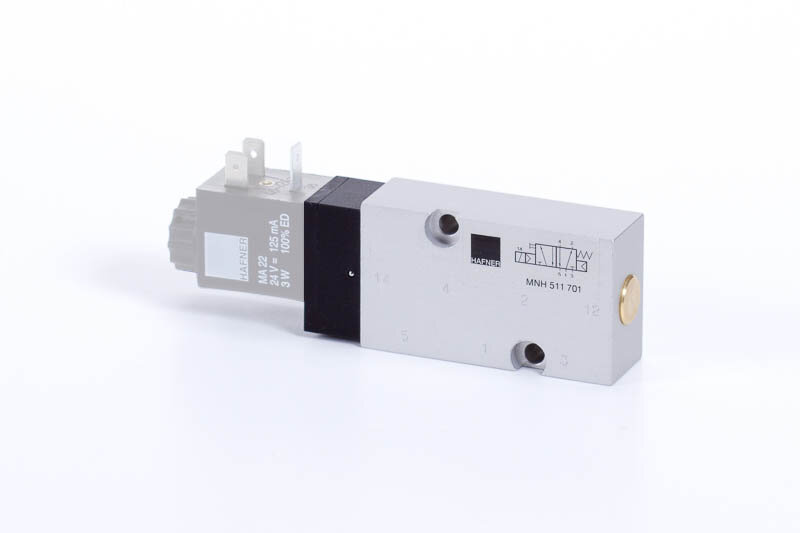

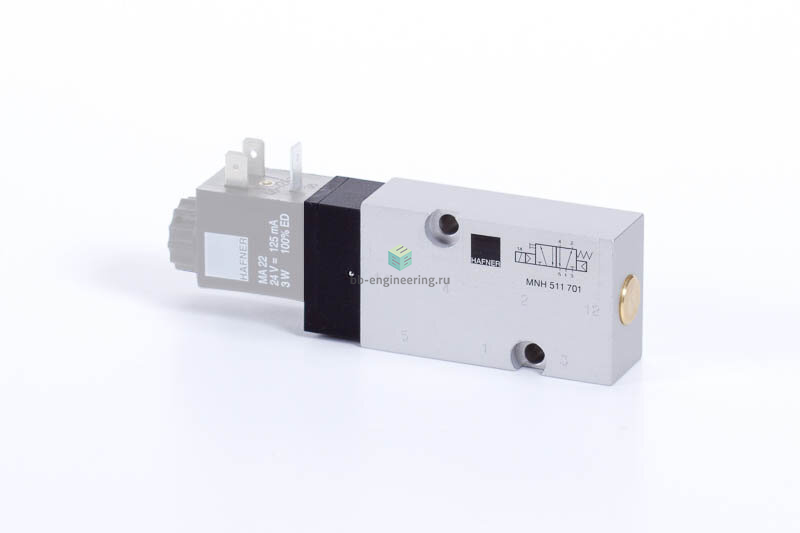

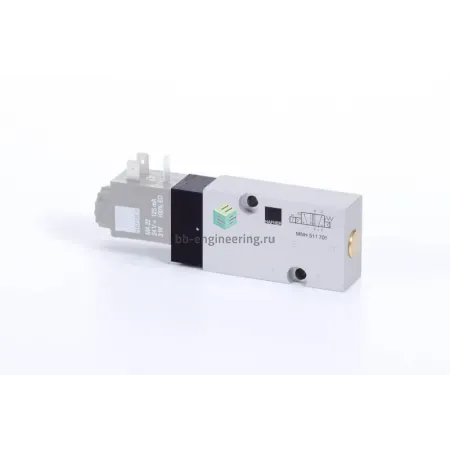

Описание MNH 511 701
Функция клапана: 5/2 моностабильный • Тип управления: электрический • Напряжение катушки: без катушки • Питание пилотного каскада: внутреннее • Стандартный номинальный расход: 1250л/мин • Стандарт: NAMUR • Электрическое подключение: разъём по DIN 43650 тип B industrial (11 мм) 3-пин • Подключение: G1/4 • Материал корпуса: алюминий
Характеристики MNH 511 701
Характеристики клапанов
Функция клапана
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
5/2 моностабильный
Тип управления
электрический
Напряжение катушки
без катушки
Питание пилотного каскада
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
внутреннее
Расходные характеристики
Стандартный номинальный расход
1250
л/мин
Общие характеристики
Стандарт
- NAMUR
пневмо-механическая пружина
Ручное дублирование
поворотное
Электрическое подключение
разъём по DIN 43650 тип B industrial (11 мм) 3-пин
Подключение
G1/4
Вход (канал 1/P)
- G1/4
Выход (каналы 2/A, 4/B)
- NAMUR
Выхлоп/сброс/дренаж (каналы 3/R, 5/S)
- G1/4
Монтаж
- на устройства с приточной поверхностью стандарта NAMUR
Масса
260
г
Условия эксплуатации
Рабочая среда
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Рабочее давление
- 2.5 ÷ 10 бар
Рабочая температура
- -10 ÷ 50 °C
Взрывозащита
- -
