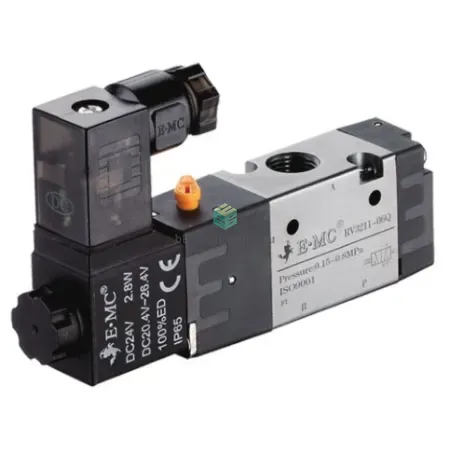

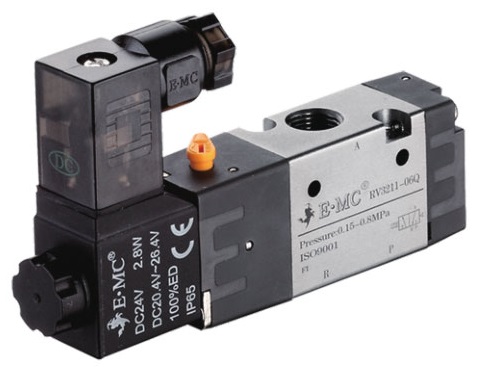

Описание N2R231-08QE4
Серия пневмораспределителей серии NR отличается от серии RV наличием энергоэффективной катушки.
Включение распределителя происходит в 2 этапа: момент начала срабатывания и стабильный процесс. Для переключения требуется полное напряжение и большой ток (для этого требуется высокая мощность катушки).
После момента срабатывания начинается стабильный процесс, на этом этапе требуется низкая мощность.
Энергосберегающая катушка с низким потреблением энергии в серии NR разработана в соответствии с этой особенностью, она экономит до 80% энергии на втором этапе благодаря внутреннему энергосберегающему чипу, что уменьшает нагрев катушки и продлевает срок службы распределителя. Она может широко использоваться в случаях, требующих длительного времени включения и минимального повышения температуры.
Автор
Антон Бобров
Характеристики N2R231-08QE4
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Переключение клапана происходит за счет перемещения внутри него запорного элемента, например, поршня, мембраны, золотника или картриджа.
В распределителях прямого действия это перемещение возникает в связи со смещение исполнительного элемента – рукоятки, педали, тублера, рычага, в случае клапана с механическим или ручным управлением, а также за счет перемещения сердечника под воздействием магнитного поля катушки, если это клапан с электромагнитным управлением. С одной стороны, это позволяет использовать клапан в широком диапазоне давлений, и даже с вакуумом, так как переключение не зависит от наличия или отсутствия в клапане давления. С другой стороны, пропорционально увеличению размера клапана растет также и требуемое для его переключения усилие. В случае клапанов прямого действия с электромагнитным управлением это означает увеличение размера и мощность катушки, что приводит к повышенному потреблению электроэнергии и излишнему нагреву.
3/2 распределитель прямого действия с электромагнитным управлением.
Распределители непрямого действия имеют в своей конструкции пилотный каскад усиления, который для простоты чаще называют просто пилотом. Задача исполнительного элемента в данном случае состоит не в смещении самого запорного элемента основного клапана, а, фактически, в открытии небольшого воздушного канала. Смещение самого запорного элемента происходит за счет давления, попадающего к нему через этот открывающийся канал.
Фактически, пилот является миниатюрным клапаном-посредником, переключающимся от незначительного усилия исполнительного элемента, и далее направляющим поток рабочей среды на переключение основного клапана. Это позволяет управлять клапанами больших размеров относительно маломощными катушками и небольшими механическими органами управления.
Обратной стороной медали является повышенные требования к рабочим давлениям клапана. Усилие, создаваемое давлением рабочей среды, должно быть достаточным для переключения, при этом само давление не должно быть слишким высоким, иначе пилот может разрушиться. В связи с этим, диапазон давлений клапанов с пилотным управлением ниже, чем у клапанов прямого действия.
3/2 распределитель с электромагнитным управлением и пилотным каскадом.
- с пилотным управлением
Внутреннее или внешнее питание пилота. Влияет на рабочее давление, возможность реверсивной работы и др. Подробнее
- 0.7 W
- G1/4
- G1/4
- G1/4
- линейный монтаж
- сквозное отверстие
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.5 ÷ 8 бар
- -20 ÷ 70 °C
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- EMC V/RV размер 2 3-линейный
- EMC V/RV размер 2,3,4
