Неуправляемые коммутаторы SCALANCE XB-000

Обзор

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
• Подключение станций и сетей через электрические или оптические порты.
• Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
• 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
• Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
• Подключение сетевых кабелей с фронтальной стороны корпуса.
• Подключение питания с нижней стороны корпуса.
• Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.

Особенности

• Рентабельное решение для построения промышленных сетей.
• Компактный корпус, требующий для своего размещения минимальных монтажных объемов.
• Быстрый запуск без предварительного конфигурирования.
• Простая диагностика с помощью встроенных светодиодов.

Область применения

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
• Компактный корпус для монтажа на стандартную профильную шину.

Версии приборов

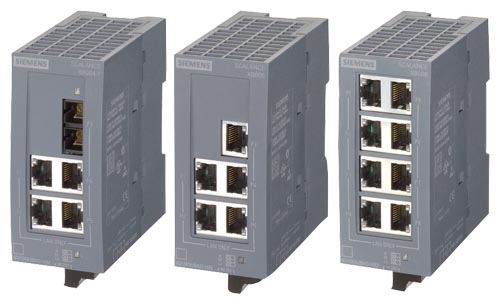

SCALANCE XB005 и SCALANCE XB008

• Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

• Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 4 электрических порта RJ45 10/100 Мбит/с и  1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.

Дизайн

Коммутаторы Industrial Ethernet серии SCALANCE XB-000 монтируются на стандартную профильную шину.

Каждый коммутатор SCALANCE XB-000 оснащен:

• 3-полюсным терминальным блоком для подключения цепи питания =24 В и заземления.
• Светодиодом индикации наличия напряжения питания.
• Светодиодами индикации состояния системы связи и процессов обмена данными через каждый порт.

Типы используемых портов:

• 10/100 BaseTX порты RJ45, электрические:
  порты RJ45, автоматическая настройка на скорость обмена данными в сети (10 или 100 Мбит/с), автоматическая кроссировка подключаемых IE TP кабелей, длина кабеля до 100 м.
• 100 BaseFX, оптический SC порт
  SC порт для непосредственного подключения стеклянного оптического мультимодового кабеля Industrial Ethernet длиной до 3 км.
• 100 BaseFX, оптический SC порт
  SC порт для непосредственного подключения стеклянного оптического одномодового кабеля Industrial Ethernet длиной до 26 км.
• Все порты расположены на фронтальной панели прибора.

Функции

• Формирование линейных и звездообразных топологий сети Industrial Ethernet с электрическими каналами связи.
• Автоматическая кроссировка подключаемые IE TP кабелей.
• Простое конфигурирование и расширение сети:
  отсутствие ограничений на расширение сети при каскадном включении коммутаторов.

Сетевые топологии и конфигурации

В типовом варианте коммутаторы SCALANCE XB-000 устанавливаются в одном шкафу или ящике управления с подключаемой к сети аппаратурой.

При построении сети необходимо учитывать следующие граничные условия:

• Длина TP кабеля между двумя коммутаторами SCALANCE XB-000:
  • не более 100 м;
  • не более 10 м при использовании TP корда;
  • не более 100 м при использовании розетки IE FC RJ45, стандартного IE FC кабеля и TP корда.
• Длина оптических кабелей:
  • не более 3 км при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet;
  • не более 26 км при использовании стеклянного оптического одномодового кабеля Industrial Ethernet.

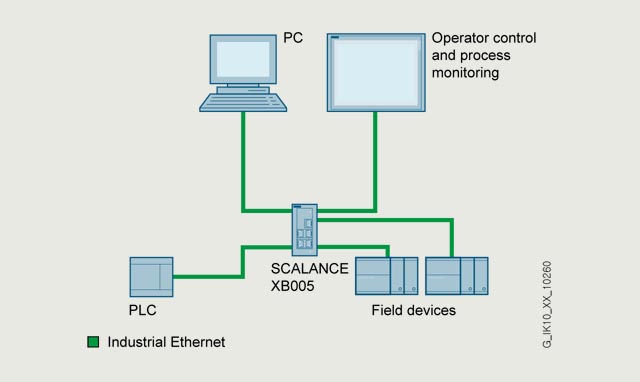

Звездообразная топология сети с электрическими каналами связи на базе коммутатора SCALANCE XB005

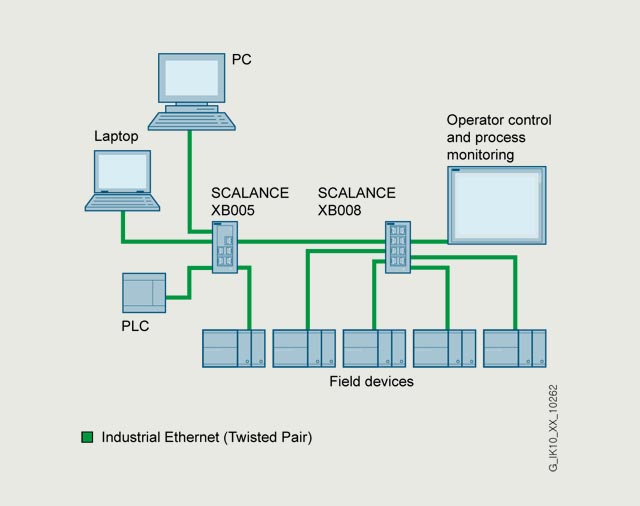

Линейная топология сети на основе коммутаторов SCALANCE XB005 и XB008

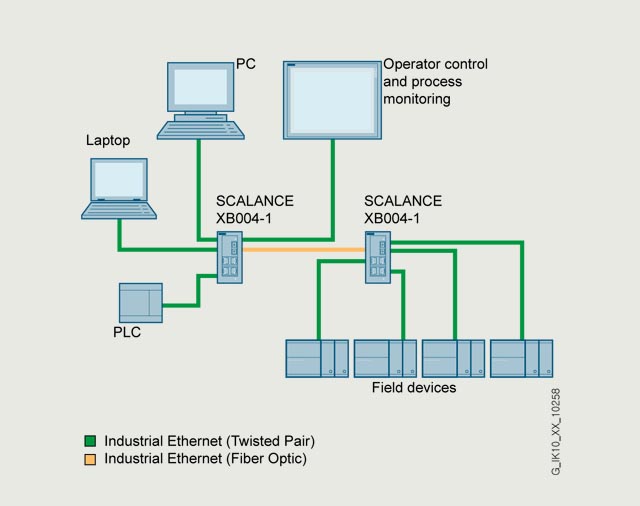

Использование коммутаторов SCALANCE XB004-1 для построения оптической линейной и звездообразных электрических структур

Диагностика

Каждый прибор оснащен встроенными светодиодами индикации:

• Наличия напряжения питания.
• Состояния каждого порта.
• Процессов обмена данными.

Технические данные

Дальнейшая информация

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:
