Обзор
- Неуправляемый коммутатор Industrial Ethernet начального уровня SCALANCE X005 оптимизирован для построения дешовых небольших сетей Industrial Ethernet со скоростями 10/100 Mбит/сек с линейной или звездообразной структурой
- Пять злектрических узлов или сетевых подключений
- Прочный металлический корпус для монтажа в шкафу на стандартную рейку, S7-300 DIN рейку или для монтажа на стенку
- Прочное соединение промышленного стандарта со станциями посредством PROFINET разъемов, что дает дополнительное механическое усиление соединения
- Диагностика устройства посредством светодиодов (питание, статус соединения, передача данных)
Особенности
- Идеальное решение для конфигурирования Industrial Ethernet линейной и звездообразной топологии
- Удобный монтаж в шкафу благодаря компактной конструкции в формате S7-300
- Надежная передача данных посредством интерфейса промышленного стандарта, использующего PROFINET-совместимые разъемы IE FC RJ45 Plug 180 и дополнительные усилители, фиксирующие разъем в корпусе
- Монтаж возможен без переходных панелей посредством IE FC RJ45 Plug 180 и IE FC стандартного кабеля
- Простая и быстрая диагностика через светодиоды устройства
- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Простое конфигурирование сети без расчета времени рабочего цикла
Область применения
- Для низкостоимостных, маленьких электрических сетей Industrial Ethernet с линейной или звездообразной структурой, например, устройство или изолированное производство
- Для монтажа в шкафу управления
Дизайн
Коммутаторы SCALANCE Industrial Ethernet с прочным металлическим корпусом оптимизированы для монтажа на стандартную и S7-300 DIN рейки. Также возможен непосредственный монтаж на стенку для различных положений модуля. Т.к. размеры корпуса соответствуют модулям SIMATIC S7-300, устройства идеально подходят для интеграции в решения на основе компонентов S7-300.
Коммутаторы SCALANCE X005 имеют:
- Напряжение питания (1 x 24 В постоянного тока)
- ряд светодиодов для индикации состояния (напряжения питания, состояние связи, передача данных)
- 10/100BaseTX, порт RJ45:
Порт RJ45, автоматическое определение скорости передачи (10 или 100 Mбит/сек), с функциями автоподключения и автоперекрещивания для подсоединения кабеля IE FC посредством IE FC RJ45 Plug 180 на расстояние до 100 м
Функции
- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Отключение нагрузки посредством встроенной функции
Топология сети и сетевая конфигурация
SCALANCE X005 обычно размещается в одном шкафу с соединяемыми узлами. Он может работать в маленьких электрических сетях с линейной или звездообразной топологией. Конфигурация сети может быть легко увеличена, т.к. нет ограничения на каскадирование SCALANCE X005.
При конфигурировании сети необходимо соблюдать следующие граничные условия:
- Длина TP кабеля между двумя коммутаторами SCALANCE X:
- Максимально 100 м при использовании продуктов Industrial Ethernet FastConnect

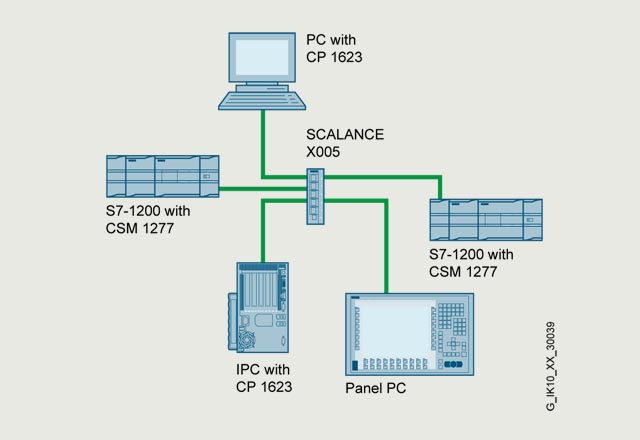

Звездообразная топология с SCALANCE X005

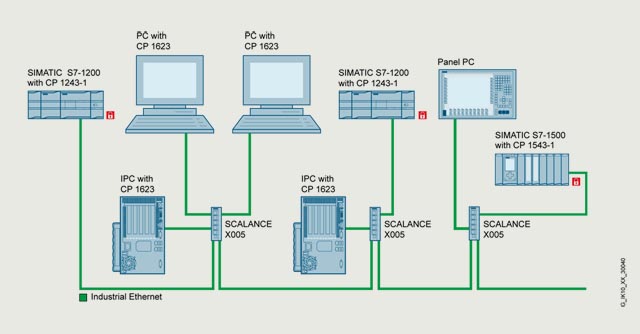

Шинная топология с SCALANCE X005
Диагностика
Следующая информация отображается на светодиодах устройства:
- Состояние порта
- Передача данных
Технические данные
Article number |
6GK5005-0BA10-1AA3 |
6GK5005-0BA10-1CA3 |
|
|---|---|---|---|
product type designation |
|||
product brand name |
SCALANCE |
SCALANCE |
|
product type designation |
X005 |
X005EEC |
|
Technical Product Detail Page |
|||
transfer rate |
|||
transfer rate |
10 Mbit/s, 100 Mbit/s |
10 Mbit/s, 100 Mbit/s |
|
interfaces for communication integrated |
|||
number of electrical connections |
|||
|
5; RJ45 with securing collar |
5; RJ45 with securing collar |
|
number of 100 Mbit/s SC ports |
|||
|
0 |
0 |
|
interfaces other |
|||
number of electrical connections |
|||
|
1 |
1 |
|
type of electrical connection |
|||
|
2-pole terminal block |
2-pole terminal block |
|
supply voltage, current consumption, power loss |
|||
type of voltage 1 of the supply voltage |
DC |
DC |
|
|
24 V |
24 V |
|
|
2 W |
2 W |
|
|
18 ... 32 |
18 ... 32 |
|
|
0.08 A |
0.08 A |
|
|
2-pole terminal block |
2-pole terminal block |
|
|
Yes |
Yes |
|
|
0,5 A / 60 V |
0,5 A / 60 V |
|
ambient conditions |
|||
ambient temperature |
|||
|
-40 ... +75 °C |
-40 ... +75 °C |
|
|
-40 ... +80 °C |
-40 ... +80 °C |
|
|
-40 ... +80 °C |
-40 ... +80 °C |
|
relative humidity |
|||
|
95 % |
95 % |
|
protection class IP |
IP30 |
IP30 |
|
design, dimensions and weights |
|||
design |
compact |
compact |
|
width |
40 mm |
40 mm |
|
height |
125 mm |
125 mm |
|
depth |
124 mm |
124 mm |
|
net weight |
0.55 kg |
0.55 kg |
|
product feature conformal coating |
No |
||
fastening method |
|||
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
No |
No |
|
product functions management, configuration, engineering |
|||
product function |
|||
|
No |
No |
|
|
Yes |
Yes |
|
|
No |
No |
|
PROFINET conformity class |
A |
A |
|
product functions redundancy |
|||
product function |
|||
|
Yes |
Yes |
|
|
No |
No |
|
standards, specifications, approvals |
|||
certificate of suitability |
|||
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
standard |
|||
|
EN 61000-6-4 (Class A) |
EN 61000-6-4 (Class A) |
|
|
EN 61000-6-2 |
EN 61000-6-2 |
|
|
UL 60950-1, CSA C22.2 No. 60950-1 |
UL 60950-1, CSA C22.2 No. 60950-1 |
|
standards, specifications, approvals hazardous environments |
|||
certificate of suitability |
|||
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
|
Yes |
Yes |
|
standards, specifications, approvals other |
|||
certificate of suitability |
|||
|
Yes |
Yes |
|
|
No |
Yes |
|
|
Yes |
Yes |
|
resistance to air pollution conformity according to ANSI/ISA-71.04 |
Yes; G3 |
Yes; G3 |
|
standards, specifications, approvals marine classification |
|||
certificate of suitability shipbuilding approval note |
Certifications marked 'No' are currently under renewal. |
Certifications marked 'No' are currently under renewal. |
|
Marine classification association |
|||
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
No |
No |
|
|
Yes |
Yes |
|
product functions general |
|||
MTBF |
167.09 a |
165 a |
|
warranty period |
5 a |
5 a |
|
product function is supported identification link |
Yes; acc. to IEC 61406-1:2022 |
Yes; acc. to IEC 61406-1:2022 |
|
further information internet links |
|||
internet link |
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
Дальнейшая информация
To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:
