    • PDE3G - Клапан предохранительным прямого действия с пропорциональным электронным управлением и интегрированным электронным блоком CETOP 03

    Категории

    Описание

    • Клапан PDE3G является пропорциональным перепускным предохранительным клапаном прямого действия со встроенным электронным блоком управления и стыковой поверхностью по ISO 4401 (CETOP RP 121H).
    • Клапан может использоваться в качестве пилотной ступени в двухступенчатых предохранительных клапанах.
    • Давление может изменяться непрерывно в соответствии со входным сигналом.
    • Клапан управляется при помощи встроенного цифрового электронного блока (см. параграф 4).
    • Клапан выпускается с 5-ю диапазонами регулировки давления (до 350 бар).

    Код для заказа:

    1 - 2 / 3 4 - 5 6
    7
    PDE3G 070 31 N Е0 K11
    В
    1 Перепускной предохранительный клапан с интегрированным электронным блоком управления
    2 Диапазон регулировки давления 025 = 0,9 - 25 бар
    070 = 1,6 - 70 бар
    140 = 2,4 - 140 бар
    210 = 3,2 - 210 бар
    350 = 5 - 350 бар
    3 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
    4 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
    V = уплотнения FPM для особых типов жидкостей
    5 Опорный сигнал Е0 = напряжение 0... +10 В
    Е1 = ток 4... 20 мА
    6 Разъем K11 = 6 контактов + «земля»
    7 Функция контакта С А = внешний разрешающий сигнал
    В = внутренний разрешающий сигнал
    С = 0 В контроль
    Пример кода для заказа: PDE3G-210/30N-E0K11/B - пропорциональный предохранительный клапан с интегрированным эл.блоком, 0-210 бар, 2 л/мин, СЕТОР 03, 0-10 В.

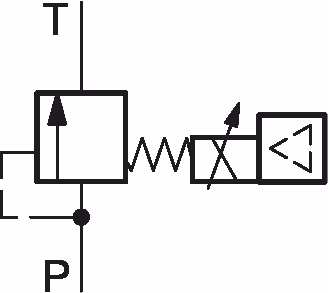

    Обозначение на гидравлических схемах:

    Монтажные плиты:
    С задним расположением присоединительных отверстий PMMD-AI3G
    С боковым расположением присоединительных отверстий PMMD-AL3G
    Размеры отверстий Р, Т, А, В
    		 3/8" BSP
    Заказывается отдельно:
    Описание Код заказа
    Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30
    LINPC-USB/30
    Электроразъем 7 контактов, DIN 43563 - IP67.PG11 EX7S/L/10
    3890000003

    Характеристики
    Артикул
    PDE3G
    Типоразмер
    DN6
    Рабочее давление
    до 350 бар
    Максимальный расход
    2 л/мин
    Номинальный расход
    1 л/мин
    Время отклика
    80/40 мс
    Гистерезис
    < 3%
    Точность
    < ±1%
    Входной сигнал
    0...+10В / 4...20 мА
    Температура эксплуатации
    –10 до +50 ºС
    Дополнительно
    Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Четыре диапазона регулирования давления Возможность исполнения с интерфейсом CAN-BUS
    Гарантия
    2 года
