Описание KC-012-SA-0030
Назначение и принцип работы

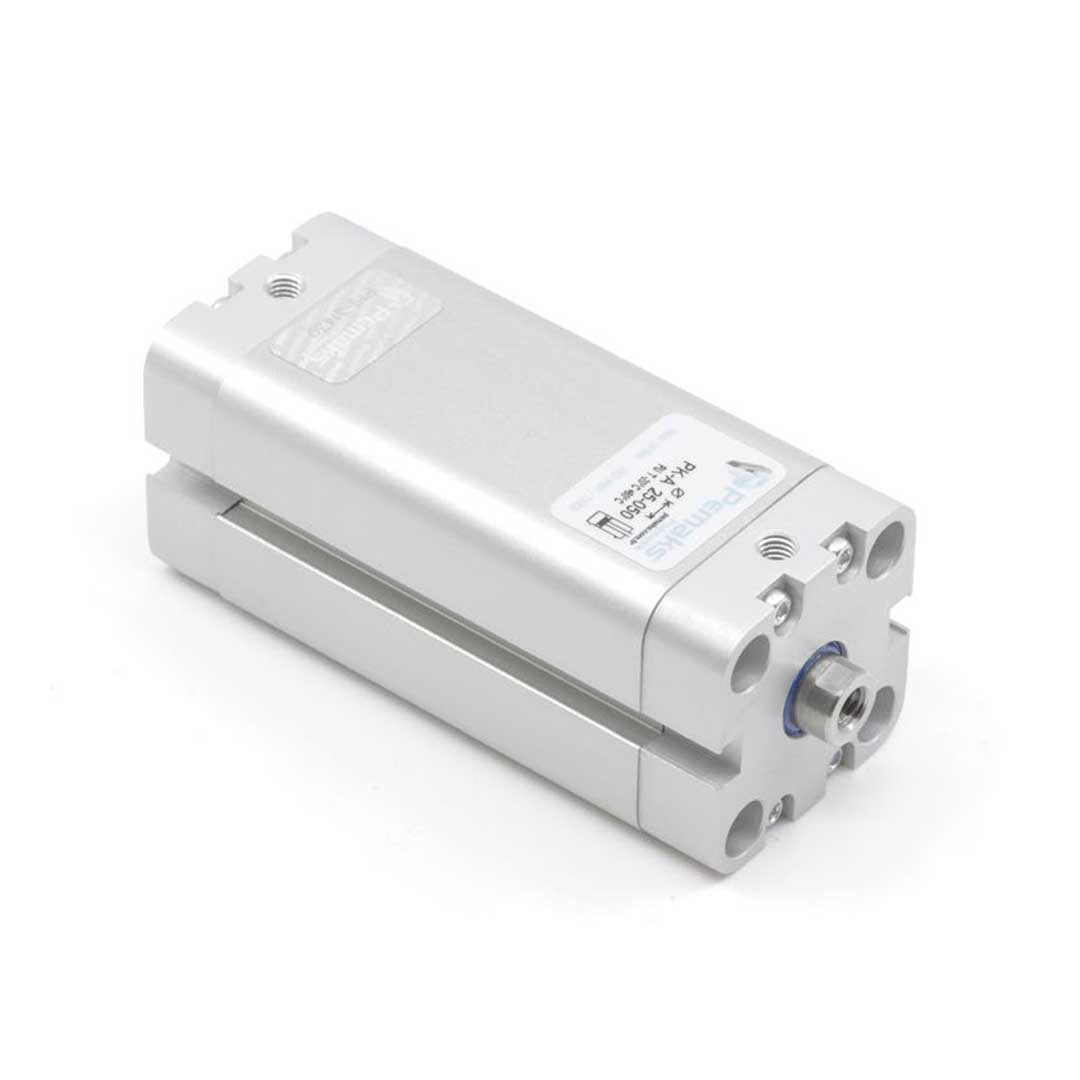

PKA-12-030 — компактный двусторонне действующий пневмоцилиндр по ISO 21287 с диаметром поршня 12 мм и ходом 30 мм. Применяется для позиционирования и актуации в ограниченных пространствах: упаковочные узлы, манипуляторы, узлы подачи. Работает по принципу перемещения поршня под давлением сжатого воздуха через два порта (подключение M5); усилие прямого хода ~68 Н указано при номинальном давлении 0,6 МПа (6 бар). Положение контролируется встроенным магнитом для контактных или бесконтактных датчиков.
Ключевые особенности конструкции
Профильный корпус из анодированного алюминия с внешне прикрученными крышками обеспечивает компактность и возможность крепления. Поршневой шток — односторонний, хромированный/нержавеющий сталь, конец штока — внутренняя резьба M4. Демпфирование — упругие элементы; стандарт ISO 21287. Рекомендованные рабочие среды — сжатый воздух, обезвоженный и фильтрованный; рабочее давление 0,1–0,8 МПа (макс. 1,0 МПа по допускам производителя), номинально 0,6 МПа. Рабочая температура при стандартных уплотнениях (NBR) примерно −20…+80 °C (опция FKM для высокотемпературных применений). Подходит для установки стандартных датчиков положения (reed/Hall) благодаря встроенному магниту.
Экспертные рекомендации по применению
Монтировать согласно оси штока, избегать боковых нагрузок и ударных режимов. Для сохранения характеристик использовать фильтр-регулятор и осушитель, при необходимости — точечная смазка или масляный туман. Не превышать рекомендованное давление и момент затяжки на внутренней резьбе M4; при установке датчиков учитывать положение магнита и оставлять доступ к порту M5. Проверять демпфирование при максимальной частоте работы и при необходимости выбирать уменьшенный ход или внешнее демпфирование.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 12 мм | Основной параметр, определяет усилие при заданном давлении. |
| Ход | 30 мм | Максимальное перемещение штока при рабочем ходе. |
| Стандарт | ISO 21287 | Гарантирует совместимость габаритов и креплений в рамках стандарта. |
| Тип действия | двустороннего действия | Работа и вытягивание штока осуществляется за счёт давления с обеих сторон. |
| Конец штока | внутренняя резьба | Удобно для монтажа вилок или устройств с наружной резьбой. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитайте по формуле F = p × S, где S — площадь поршня для заданного диаметра.
- Если нужна позиционная отдача по концевым положениям — выбирайте цилиндр с магнитом в поршне для бесконтактных датчиков положения.
- Пневматическое демпфирование даёт плавную остановку и позволяет снизить ударные нагрузки; при высоких динамических режимах предпочитайте настраиваемое пневмодемпфирование.
- Материал штока и корпуса определяет стойкость к коррозии и механическому износу — для агрессивных сред выбирайте нержавеющие исполнения или с защитным покрытием.
- Выбирайте цилиндр по стандарту (ISO 21287) если нужна взаимозаменяемость и сохранение крепёжных точек без переделок.
Лайфхак: при необходимости увеличить скорость хода ставьте клапан быстрого выхлопа и регулируемый дроссель на подающую линию для точной настройки времени перемещения.
Частая ошибка: установка цилиндра без внешних направляющих при наличии боковых нагрузок на шток — приводит к ускоренному износу втулок и заклиниванию.
Кому не подходит
- Цилиндры компактного типа — при значительных боковых нагрузках без распределения нагрузки.
- Алюминиевые корпуса — для агрессивных сред без нержавеющих или покрытых исполнений.
- Круглые стандартизованные цилиндры — если требуется демонтаж/ремонт с частой заменой внутренних элементов у завальцованных крышек.
Практические кейсы
- Заменили устаревший цилиндр нестандартного исполнения на ISO 21287 — сохранили все точки крепления и сократили время простоя станка на 2 дня.
- Подобрали диаметр 12 мм по требуемому усилию для позиционирования сенсорного модуля, остаточный запас по усилию 15% обеспечил надёжность при пиковых нагрузках.
- Установили магнитный поршень и бесконтактные датчики — устранили дребезг контактов и снизили время калибровки системы на 30%.
Сопутствующие товары: дроссели для регулирования скорости, фитинги и быстросъёмные соединения, датчики положения, монтажные фланцы и лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывайте по формуле F = p × S, где p — рабочее давление (в бар, перевести в Н/мм²), S — площадь поршня (π·d²/4); затем учитывайте коэффициент запаса на трение и динамику.
Можно ли заменить пневмоцилиндр стандартного исполнения на аналог того же стандарта без переделки крепежей?
Да, при соблюдении одного и того же стандарта (например ISO 21287) габариты и точки крепления совпадают, обычно замена выполняется без переделки крепежей.
В чём отличие пневматического демпфирования от упругого?
Пневматическое демпфирование использует регулируемую просадку воздуха для плавной остановки и настройки хода, упругое — фиксированные элементы, гасящие энергию механически и не дающие регулировки.
Как правильно отрегулировать пневматическое демпфирование?
Регулируйте дроссельные винты на корпусе демпфирования при минимальной нагрузке, добиваясь плавной остановки без ударов; проводите регулировку на рабочем давлении и с типичной нагрузкой.
Какие монтажные принадлежности и защита штока обычно используются с пневмоцилиндрами?
Часто применяют монтажные лапы и фланцы, вилки на шток, фитинги и дроссели; для защиты штока используют скребки, гофры или сапфировые уплотнители, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-012-SA-0030
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M4
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks PK
