Описание KC-012-SA-0050
Назначение и принцип работы

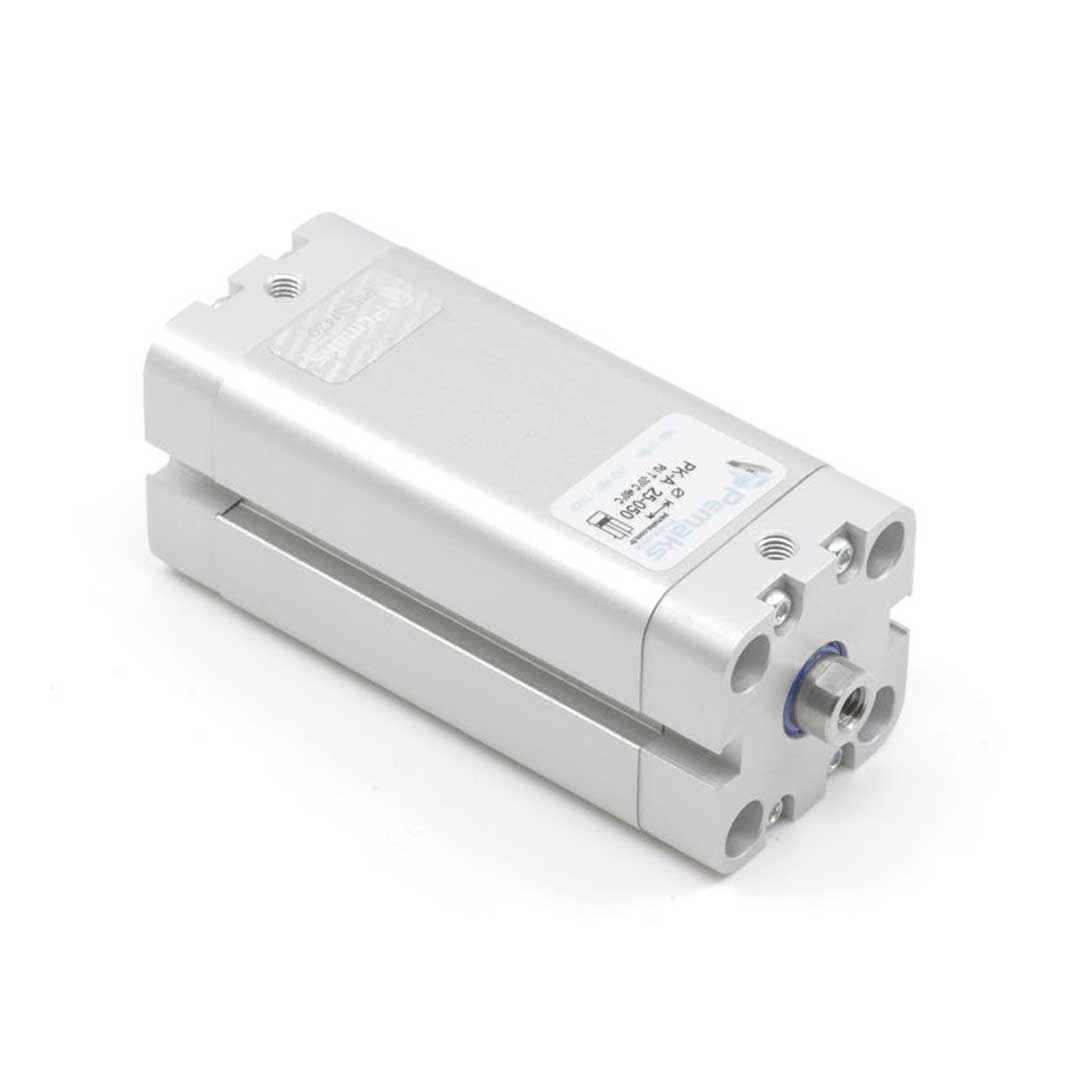

Компактный пневмоцилиндр Pemaks PKA-12-050 по стандарту ISO 21287 предназначен для перемещения и позиционирования в узких механизмах автоматики, сборочных линиях и узлах подачи. Диаметр поршня 12 мм и ход 50 мм обеспечивают компактный выдвижной импульс с усилием прямого хода 68 Н при подаче 0,6 МПа (6 бар). Цилиндр двустороннего действия с односторонним штоком передаёт усилие и в ходе выдвижения, и в ходе возвращения; позиционирование датчиками возможно за счёт встроенного магнита. Принцип работы — стандартный поршневой: давление сжатого воздуха подаётся через порт M5, создаёт усилие на поршень и перемещает шток с внутренней резьбой M4.
Ключевые особенности конструкции
Корпус — профильный алюминиевый блок с внешними прикрученными крышками, шток — хромированная сталь для износостойкости, конец штока — внутренняя резьба M4 для крепления захватов. Демпфирование осуществляется упругими элементами, обеспечивающими мягкую остановку при ходах до 50 мм. Уплотнения — стойкие к маслам и обычным пневмосредам (NBR/PU по спецификации Pemaks). Рабочая среда — сжатый воздух, рабочее давление 0,1–1,0 МПа (1–10 бар) и температурный диапазон обычно −20…+80 °C; штуцер подключения — M5.
Экспертные рекомендации по применению
Для корректной работы используйте рабочее давление до 1,0 МПа и проверяйте усилие: 68 Н указаны при 0,6 МПа. Монтаж — через профильные поверхности и внешние крышки по ISO 21287, избегайте боковых нагрузок на шток; при креплении на внутреннюю резьбу M4 применяйте момент, рекомендованный производителем, и фиксирующие средства. Подключайте датчики положения к магниту цилиндра, ставьте регуляторы потока при необходимости точной скорости. Не превышайте рабочую температуру и применяйте смазку при длительной эксплуатации в агрессивной среде.
Ключевые параметры
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр поршня | 12 мм | Определяет максимально доступное усилие при рабочем давлении |
| Ход штока | 50 мм | Расстояние выдвижения штока |
| Тип действия | двустороннего действия | Подача воздуха управляет выдвижением и возвратом |
| Конец штока | внутренняя резьба | Удобно для установки вилки или штоковой арматуры |
| Стандарт | ISO 21287 | Совместимость по габаритам и креплениям стандарта ISO 21287 |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте F = p·S и учитывайте запас на трение и динамику.
- Если требуется точная фиксация положения — выбирайте исполнение с магнитом на поршне для датчиков или устанавливайте внешние датчики положения.
- Пневматическое демпфирование даёт плавную остановку при высокой кинетической энергии; упругие демпферы подходят для лёгких и быстрых циклов.
- При возможных боковых нагрузках ставьте внешние направляющие или выбирайте конструкцию с интегрированной направляющей; стандартные цилиндры ISO удобны для замены без переделки крепежей.
Лайфхак: для быстрого снижения инерции ставьте клапан быстрого выхлопа в подводе воздуха и подберите дроссель на возвращение.
Частая ошибка: установка стандартного компактного цилиндра без направляющих при наличии боковых нагрузок приводит к быстрому износу штока и уплотнений.
Кому не подходит
- При агрессивной среде алюминиевый корпус без коррозионной защиты не подойдёт — нужны нержавеющие исполнения.
- Компактные цилиндры не подходят при значительных поперечных нагрузках или требовании высокой жесткости.
- Если требуется частичная разборность и ремонтопригодность, выбирайте модели со съёмными крышками, а не завальцованные.
Практические кейсы
- Заменили старый цилиндр нестандартного размера на ISO 21287 — сохранили крепления станка и сократили время переналадки на 80% благодаря совместимым габаритам.
- Подобрали диаметр 12 мм по расчету усилия для прессования при 6 бар — требуемое усилие достигнуто без увеличения крепежей.
- Установили внешнюю направляющую при боковой нагрузке 150 Н — продлили срок службы уплотнений и уменьшили люфт штока вдвое.
Сопутствующие товары: дроссели регулировки скорости, фитинги под штуцер, монтажные фланцы и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S и используйте формулу F = p·S (учитывайте рабочее давление в бар и перевод в Н); добавьте запас на трение и динамические нагрузки.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры по одному стандарту (например, ISO 21287) обычно взаимозаменяемы по габаритам и креплениям, если совпадают типоразмер и монтажные отверстия.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется и даёт плавную адаптивную остановку за счёт изменения потока воздуха, упругие элементы дают фиксированную амортизацию и менее подвержены течениям воздуха.
Как отрегулировать пневматическое демпфирование?
Регулируют скоростной дроссель в демпфирующей камере или изменяют подпор воздуха; настройку выполняют по снижению ударов при крайнем положении и по времени хода.
Какие монтажные принадлежности и защита штока используются с цилиндрами?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофрозащиты или внешние направляющие при загрязнении и боковых нагрузках.
Автор
Антон Бобров
Характеристики KC-012-SA-0050
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M4
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks PK
