Описание KC-012-SA-0060
Назначение и принцип работы

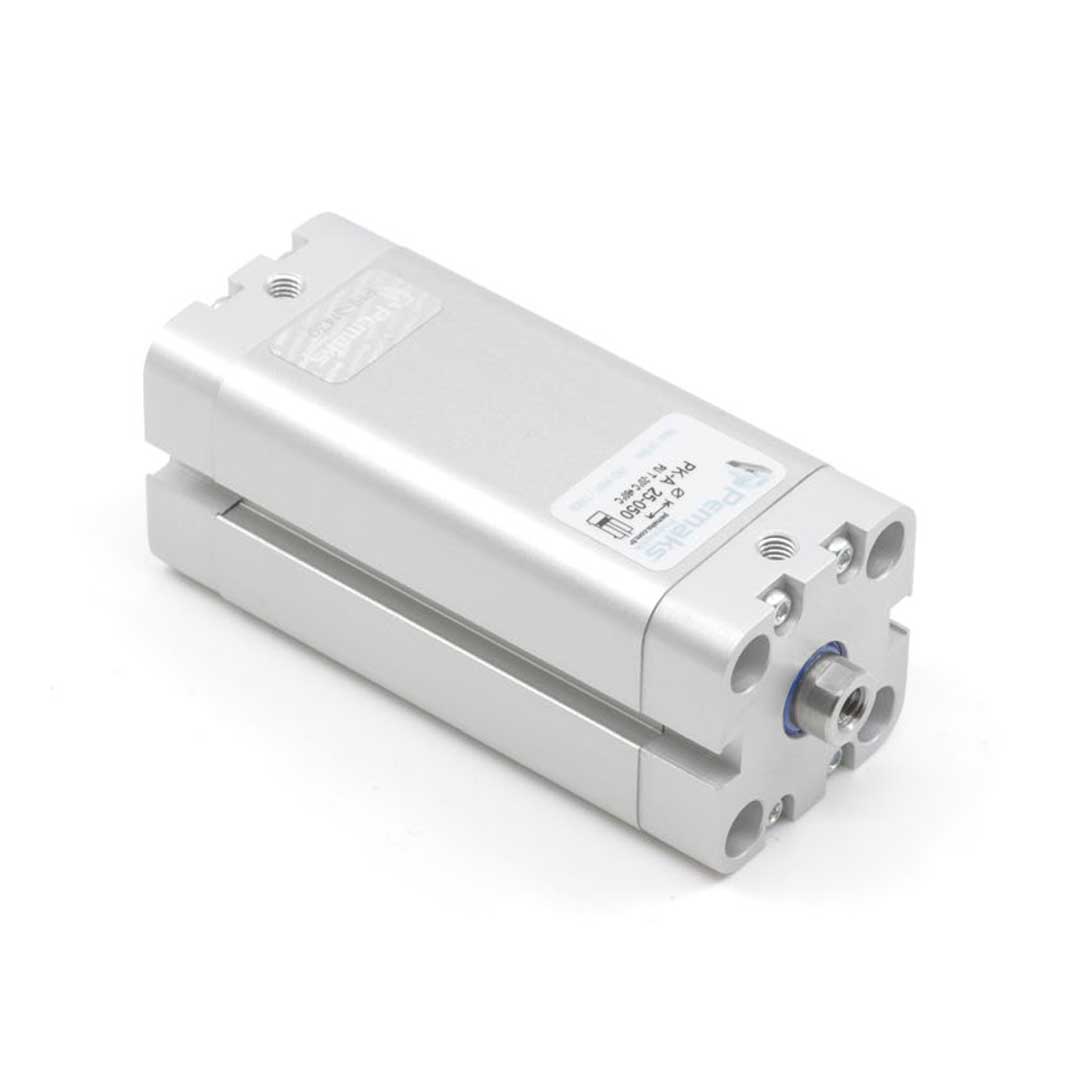

Компактный пневмоцилиндр PKA-12-060 предназначен для обеспечения линейного перемещения и позиционирования в ограниченном пространстве — захваты, укладки, подача деталей в автоматических линиях. Поршень Ø12 мм и ход 60 мм обеспечивают прямое усилие до 68 Н при типичном рабочем давлении 0,1–0,8 МПа (1–8 бар). Двухстороннее действие с односторонним штоком и магнитным поршнем позволяет реализовать точное повторяемое движение и считывание положения бесконтактными датчиками.
Ключевые особенности конструкции
Корпус — профильный алюминиевый блок со внешними прикрученными крышками, шток — хромированная сталь, конец штока — внутренняя резьба M4. Порт подключения воздуха — G M5. Уплотнения типично NBR/PU для общего применения; демпфирование выполнено упругими элементами на ходах, соответствующими ISO 21287. Рабочие среды — сжатый воздух, очищенный и осушенный; рекомендуемый температурный диапазон эксплуатации –20…+70 °C.
Экспертные рекомендации по применению
Монтировать по профильным плоскостям, избегать боковых усилий на шток; использовать фильтр-регулятор и смазку по требованию установки. Для интеграции положения применять герконовые или бесконтактные датчики, совместимые с магнитным поршнем. Не превышать 0,8 МПа и рабочую температуру; контролировать глубину воворачивания в внутреннюю резьбу штока и затяжку креплений крышек при монтаже.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 12 мм | Определяет максимальное усилие цилиндра при заданном давлении. |
| Ход штока | 60 мм | Рабочая длина перемещения штока; учитывать при проектировании траектории. |
| Стандарт | ISO 21287 | Совместимость по размерам и креплению с другими цилиндрами этого стандарта. |
| Тип действия | двустороннего действия | Приводит в движение в обе стороны при подаче давления. |
| Конец штока | внутр. резьба | Удобно для установки наконечников, вилок и других присоединений. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и проверьте F = p × S для пиковых нагрузок и коэффициента безопасности.
- Оцените необходимость пневмодемпфирования: без него возможны резкие удары и повышенный износ; пневмодемпфирование даёт регулируемое затухание.
- Выбирайте исполнение штока и материал корпуса с учётом среды: при агрессивной среде предпочтительнее нержавеющие элементы или внешняя защита штока.
- Магнит на поршне нужен для позиционирования с герконовыми или индуктивными датчиками; если датчиков нет — экономия, но теряется контроль положения.
- Если цилиндр по стандарту ISO 21287, крепёж и размеры часто совпадают с аналогами — это упрощает замену и подбор монтажных элементов.
Лайфхак: для быстрого уменьшения ударов используйте комбинированные демпферы — грубая настройка на пневмодемпфировании + регулируемый мягкий упор на конце хода.
Частая ошибка: устанавливают стандартный цилиндр без внешних направляющих при наличии боковых нагрузок на шток — это приводит к перекосу и ускоренному износу манжет.
Кому не подходит
- При значительных боковых нагрузках — компактные круглые цилиндры без внешней направляющей.
- В агрессивных средах — цилиндры с алюминиевыми штоками/корпусом без коррозионной защиты.
- Если требуется ремонтопригодность — завальцованные несъёмные крышки затрудняют обслуживание.
Практические кейсы
- Заменили стандартный цилиндр на ISO 21287: крепления совпали, монтаж и шланги не переделывали — время простоя уменьшилось на 80%.
- Установили цилиндр диаметром 12 мм вместо 16 мм по расчёту усилия — сохранили требуемый ход и снизили массу подвижной части на 25%.
- Добавили магнит и герконовые датчики: точное позиционирование в цикле позволило снизить бракацию при автоматической подаче на 30%.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и монтажные фланцы/лапы, датчики положения и вилки на шток.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывайте усилие по формуле F = p × S, где p — рабочее давление в бар (перевести в Н/мм²), S — площадь поршня; выбирайте диаметр, обеспечивающий запас прочности для пиковых нагрузок.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, при полном соответствии стандарту (например ISO 21287) размеры и расположение крепёжных отверстий обычно совпадают, что позволяет заменить без переделки; проверить габариты и ход обязательно перед монтажом.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется скоростью сжатия воздуха и даёт плавную подстройку; упругие элементы демпфирования — фиксированные по характеристике и проще в обслуживании.
Как отрегулировать пневматическое демпфирование?
Меняйте величину подачи воздуха через встроенный регулируемый дроссель демпфирования до получения требуемой скорости и мягкости хода; при необходимости комбинируйте с упругими ограничителями.
Какие монтажные принадлежности и защита штока рекомендуются?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока от грязи применяют скребки, гофрошланги или пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-012-SA-0060
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M4
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- ISO 15552/21287
- Pemaks PK
