Описание KC-020-SA-0200
Назначение и принцип работы

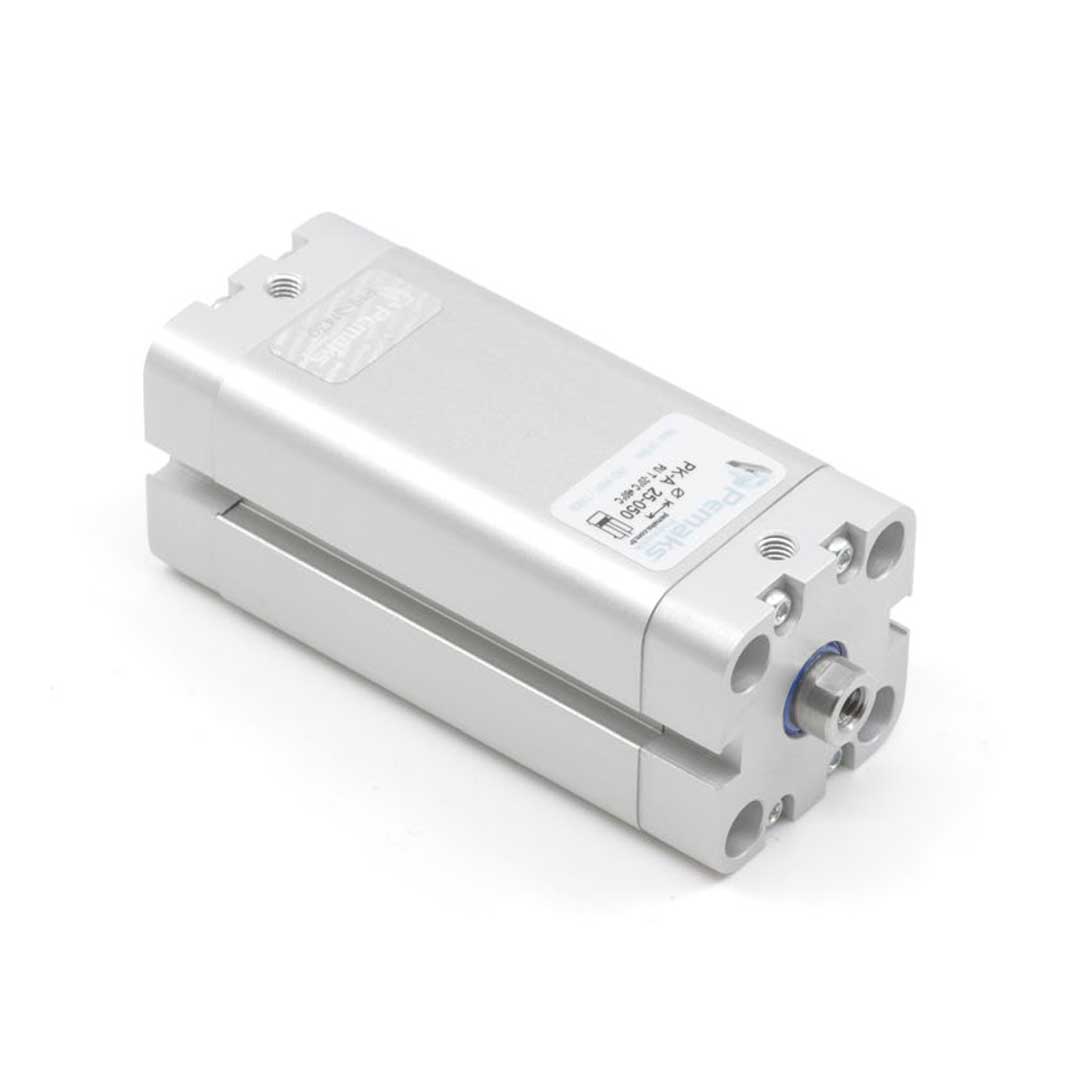

Пневмоцилиндр PKA-20-200 Pemaks — профильный двусторонне действующий привод с диаметром поршня 20 мм и ходом 200 мм, предназначен для линейного перемещения и позиционирования в автоматических узлах, упаковочных и сборочных машинах. Работает от сжатого воздуха (0,2–10 бар): подача воздуха на одну из полостей перемещает поршень, возврат обеспечивается переподачей давления с противоположной стороны. Односторонний шток с внутренней резьбой M6 обеспечивает простую установку подвесных элементов; наличие встроенного магнита позволяет применять датчики положения без дополнительной адаптации.
Ключевые особенности конструкции
Корпус — профильная конструкция со съемными внешними крышками из алюминия, стандарт ISO 21287 обеспечивает совместимость с монтажными аксессуарами. Уплотнения выполнены из полиуретана, демпфирование — упругие элементы, усилие прямого хода при номинальном давлении достигает 188 Н. Подключение пневмосети M5. Рабочая температура −20…+80 °C. Рабочая среда — сжатый воздух; возможно применение с масляной смазкой, при этом после ввода в эксплуатацию требуется постоянная смазка уплотнений.
Экспертные рекомендации по применению
Подбирайте цилиндр с учётом запаса по усилию и ресурса: при давлении близком к 10 бар избегайте ударных перегрузок. Обязательна установка фильтра-регулятора и лубрикатора при длительной эксплуатации со смазкой; конденсат и абразивы исключают из расчёта ресурса уплотнений. При монтаже контролируйте соосность штока и направляющих, минимизируйте боковые нагрузки на M6-втулку и используйте рекомендованную длину вреза резьбы. Для интеграции датчиков положения применяйте герметичные сенсоры, совместимые с магнитным определителем позиции.
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 20 мм | Определяет развиваемое усилие и размеры креплений. |
| Ход штока | 200 мм | Полезный ход для перемещения детали или инструмента. |
| Тип действия | двустороннего действия | Приводит к работающим и возвратным ходам под давлением. |
| Конец штока | внутренняя резьба | Упрощает установку вилок и присоединительных деталей. |
| Стандарт | ISO 21287 | Гарантирует совместимость размеров и креплений по стандарту. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь и умножьте на рабочее давление; для 20 мм учитывайте потери на уплотнения и динамику.
- Выбирайте двусторонний цилиндр, если нужна управляемая подача и возврат без возвратной пружины; это снижает ударные нагрузки при переключениях.
- Если требуется позиционирование — предпочитайте варианты с магнитом на поршне; без магнита нельзя использовать индуктивные/герконные датчики положения.
- Внутренняя резьба на конце штока удобна для соединения с вилками и переходниками, но проверяйте прочность резьбового соединения при боковой нагрузке.
Лайфхак: для плавного торможения на конце хода используйте регулируемые дроссели по вытеканию воздуха в сочетании с настройкой демпфирования цилиндра.
Частая ошибка: установка стандартного круглого цилиндра без внешних направляющих при наличии значительных боковых нагрузок — это быстрый износ уплотнений и стукающий шток.
Кому не подходит
- При больших боковых нагрузках без внешних направляющих — компактный круглый цилиндр не подходит.
- В агрессивной среде алюминиевые цилиндры без коррозионной защиты не подходят — требуются нержавеющие исполнения.
- Если нужна быстрая ремонтопригодность и разборка — завальцованные несъёмные крышки усложняют обслуживание.
Практические кейсы
- Заменили несертифицированный цилиндр на ISO 21287 с тем же межосевым расстоянием и креплениями — монтаж занял 30 минут, дополнительной переделки станка не потребовалось.
- Подобрали диаметр 20 мм по требуемому усилию 120 Н при 6 бар с учётом КПД уплотнений, что позволило сохранить прежний привод без увеличения давления.
- Установили магнитный поршень и индуктивные датчики — получили стабильное позиционирование с разрешением срабатывания 1 мм и сократили брак узла на 15%.
Сопутствующие товары:
- регулируемые дроссели и быстросъёмные фитинги;
- монтажные лапы/фланцы и датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и используйте формулу F = p·S (давление в бар перевести в Н/мм²); учтите потери на уплотнения и динамику.
Можно ли заменить цилиндр по одному стандарту без переделки крепежей?
Да, если новый цилиндр выполнен в том же стандарте (например, ISO 21287), то размеры и расположение креплений обычно совпадают и переделка не требуется.
В чём отличие пневматического демпфирования от упругого?
Пневматическое демпфирование использует сжатие воздуха и регулируется дросселями для плавного торможения, упругие элементы демпфирования — это резиновые/полимерные буферы с фиксированной жёсткостью.
Как отрегулировать пневматическое демпфирование?
Регулируйте проход воздуха через встроенные дроссели или внешние регулируемые клапаны, подбирая скорость выдвижения/втягивания и добиваясь нужного торможения на конце хода.
Какие монтажные принадлежности и защита штока обычно используются?
Часто используют монтажные лапы/фланцы, дроссели, фитинги и датчики положения; для защиты штока применяют скребки, гофры или направляющие в условиях загрязнений.
Автор
Антон Бобров
Характеристики KC-020-SA-0200
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
