Описание KC-025-SA-0010
Назначение и принцип работы

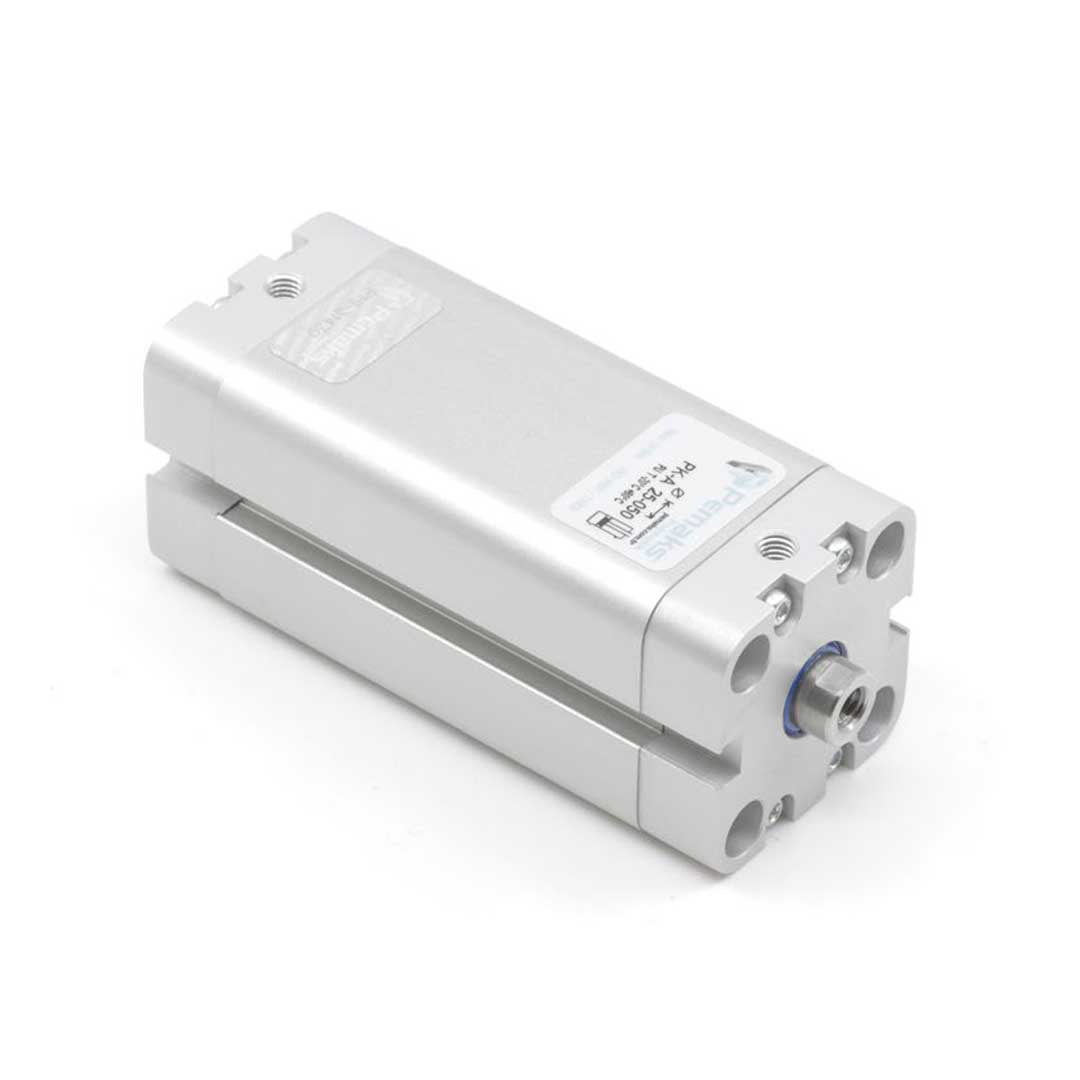

Компактный пневмоцилиндр PKA-25-010 предназначен для краткоходовых операций автоматизации: позиционирования, захвата, подачи и небольших прижимных операций в узких монтажных местах. Поршень Ø25 мм и ход 10 мм формируют короткий, жёсткий ход с усилием прямого хода 295 Н. Цилиндр двустороннего действия с односторонним штоком передаёт усилие при подаче сжатого воздуха (подключение M5). Позиция поршня определяется встроенным магнитом, что обеспечивает использование индуктивных или магнитных датчиков для контроля хода.
Ключевые особенности конструкции
Профильный корпус со внешне прикрученными крышками, выполненными из алюминия, обеспечивает низкий вес и совместимость со стандартом ISO 21287. Шток односторонний с внутренней резьбой M6 позволяет быструю установку исполнительных элементов. Уплотнения — полиуретан, демпфирование реализовано упругими элементами, что снижает динамические удары при ходах. Рабочая среда — сжатый воздух; возможна смазка (при применении требуется постоянная смазка). Рабочее давление 0.2–10 бар, рабочая температура −20…+80 °C.
Экспертные рекомендации по применению
Монтаж выполнять с центрированием и устранением боковых нагрузок; использовать штатные монтажные элементы ISO 21287. Обязательна фильтрация и осушка воздуха, регулирование давления в пределах 0.2–10 бар; при частой и высокой нагрузке предусмотреть постоянную смазку. Контролируйте состояние полиуретановых уплотнений и упругих демпферов, избегайте ударных нагрузок и превышения температуры выше 80 °C. При установке датчиков учитывайте магнитное поле поршня и рекомендуемое крепление для надёжного срабатывания.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет базовое усилие цилиндра при заданном давлении (расчёт F = p·S). |
| Ход штока | 10 мм | Короткий ход для позиционирования и быстрых тактов. |
| Тип действия | двуст. действ. | Приводит к одинаковому управлению подачей воздуха в обе стороны. |
| Конец штока | внутр. резьба | Удобно для крепления вилок или адаптеров без дополнительных переходников. |
| Стандарт | ISO 21287 | Габариты и крепления соответствуют стандарту — упрощённая замена аналогами. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление, учитывая запас по трению и динамике.
- Если требуется счёт положения — выбирайте исполнение с магнитом на поршне; без магнита герконовые/индуктивные датчики работать не будут.
- Пневматическое демпфирование даёт плавную остановку и регулируется положением упора и дросселированием; упругие демпферы — простая и надёжная защита при небольших скоростях.
- Материал штока и корпуса влияет на стойкость к коррозии — для агрессивной среды используйте нержавеющие исполнения или дополнительные защитные покрытия.
- Выбирайте цилиндр по стандарту, если важна взаимозаменяемость и сохранение штатных креплений и размеров.
Лайфхак: для быстрого увеличения скорости возврата ставьте клапан быстрого выдоха на выхлопную линию и отрегулируйте входной дроссель.
Практический приём: при настройке пневматического демпфирования начните с малого закрытия дросселя, постепенно добиваясь плавной остановки без "ударов", фиксируя положение при разных нагрузках.
Частая ошибка: устанавливают стандартный компактный цилиндр при существенных боковых нагрузках на шток — без внешней направляющей это приводит к ускоренному износу уплотнений и заклиниванию.
Кому не подходит
- Системы с постоянными боковыми нагрузками — без внешней направляющей;
- Агрессивные среды — алюминиевые или обычные исполнения без коррозионной защиты;
- Задачи, где нужна высокая ремонтопригодность и частая разборка — конструкции со завальцованными несъёмными крышками.
3 практических кейса
- Заменили цилиндр нестандартного исполнения на ISO 21287 — сохранили крепления и сэкономили 40% времени на переустановку узла.
- Установили цилиндр 25 мм вместо 32 мм в узком рабочем пространстве, подобрав усилие по требованию 120 Н, сохранив производительность линии.
- Добавили магнит на поршне и герконовые датчики — добились стабильного контроля крайних положений без механических концевиков.
Сопутствующие товары: дроссели с обратным клапаном, монтажные лапы/фланцы, датчики положения и фитинги для подключения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и примените формулу F = p·S, где p — рабочее давление в бара (переведите в Н/мм²); добавьте запас на трение и динамическую нагрузку.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 21287) взаимозаменяемы по габаритам и точкам крепления, если соблюдены размеры и типы креплений.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется через дроссели и даёт плавную, настраиваемую остановку; упругие элементы — простая, нечувствительная к регулировке амортизация при невысоких скоростях.
Как отрегулировать пневматическое демпфирование?
Отрегулируйте дроссель на патрубке демпфера, добиваясь плавной остановки при рабочей нагрузке; тестируйте в нескольких режимах скорости и нагрузки и фиксируйте положение дросселя.
Какие монтажные принадлежности и защита штока обычно используются?
Часто используют монтажные лапы/фланцы, вилки на шток, фитинги и дроссели; для защиты штока применяют скребки, гофрозащиту и пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-025-SA-0010
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
