Описание KC-025-SA-0015
Назначение и принцип работы

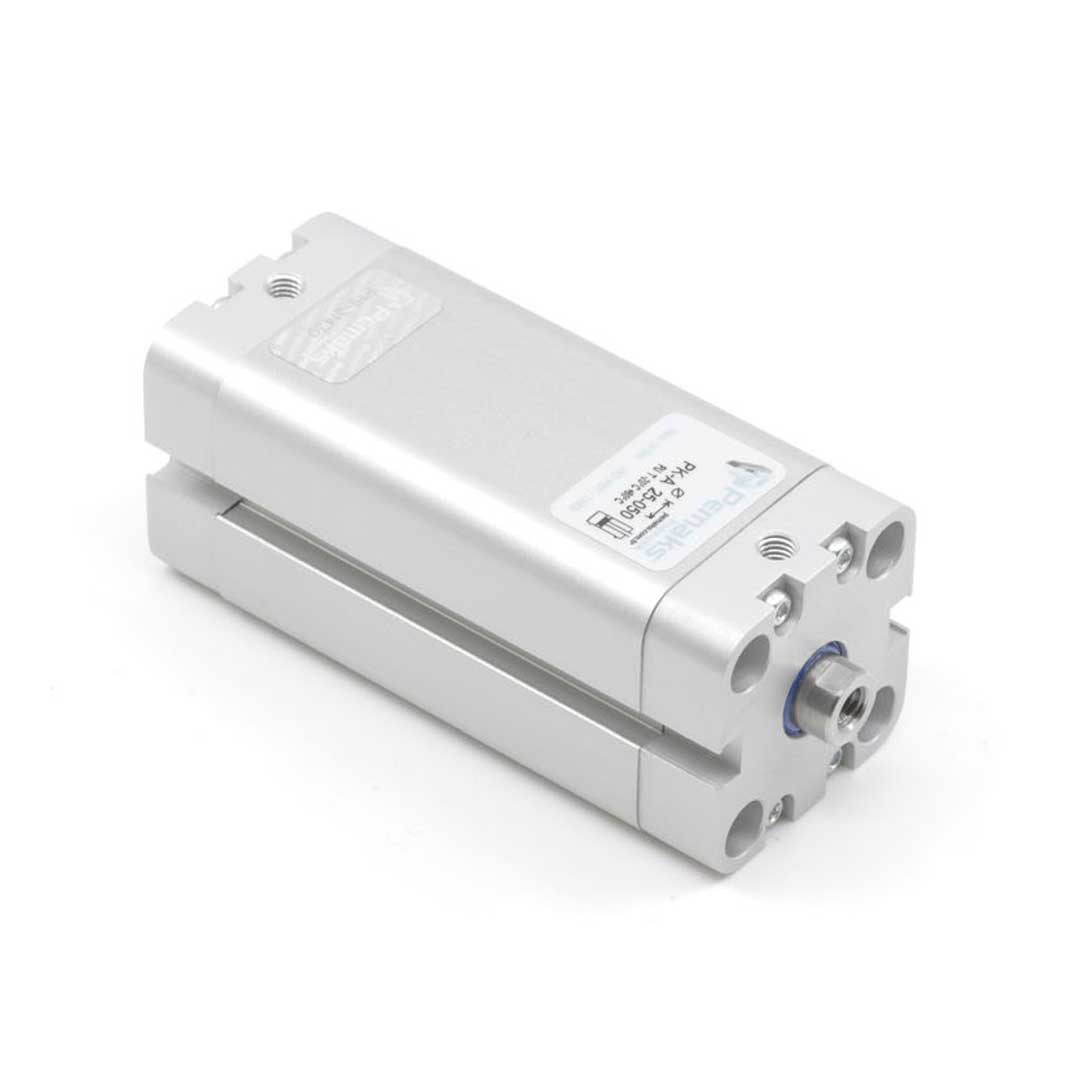

Компактный профильный пневмоцилиндр с диаметром поршня 25 мм и ходом 15 мм предназначен для линейного перемещения и позиционирования в узких механизмах автоматизации, упаковки и узлах обратной подачи. Работает от сжатого воздуха (0.2–10 бар) в режиме двустороннего действия: при подаче давления на одну из полостей поршень перемещается, обеспечивая усилие прямого хода до 295 Н. Поршень оснащён магнитом для внешних датчиков положения, односторонний шток выполнен с внутренней резьбой M6 для присоединения исполнительных органов.
Ключевые особенности конструкции
Корпус — профильный тип с внешними прикрученными крышками из алюминия, соответствующий стандарту ISO 21287; подключение пневмосети через порт M5. Демпфирование — упругие элементы, обеспечивающие мягкую работу на концах хода. Уплотнения выполнены из полиуретана, допускают эксплуатацию в диапазоне температур −20…+80 °C. Рабочая среда — сжатый воздух; возможно использование смазки, однако при её применении требуется последующая постоянная смазка для сохранения ресурса уплотнений и рабочих поверхностей.
Экспертные рекомендации по применению
Для надёжной работы избегайте радиальных и сгибающих нагрузок на односторонний шток, при необходимости используйте направляющие и поддерживающие элементы. Следите за давлением: не превышайте 10 бар и не опускайте ниже 0.2 бар при критичном режиме. Для контроля позиции применяйте бесконтактные датчики, совместимые с магнитным поршнем. При монтаже фиксируйте крышки согласно ISO 21287, используйте герметичные соединения M5 и надежную посадку M6 внутри штока; при использовании смазки планируйте регулярное обслуживание уплотнений полиуретанового состава.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет доступное усилие цилиндра при заданном давлении. |
| Ход штока | 15 мм | Максимальная рабочая длина выдвижения штока. |
| Стандарт | ISO 21287 | Совместимость размеров и монтажных отверстий с аналогами стандарта. |
| Тип действия | двустороннего действия | Приводит в движение шток как при подаче воздуха с одной, так и с другой стороны. |
| Конец штока | внутренняя резьба | Удобно для крепления вилок и монтажных элементов без наружных гаек. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление; округляйте в сторону большего диаметра с учётом запаса.
- Выбирайте пневмодемпфирование, если требуется плавная посадка штока; без демпфирования возможны ударные нагрузки на механизмы.
- Магнит на поршне обязателен, если планируется использование герконовых или бесконтактных датчиков положения, иначе позиционирование затруднено.
- Материал штока и корпуса выбирайте по окружению: алюминий подходит для большинства задач, но при агрессивной среде предпочтительна нержавейка или дополнительные покрытия.
- При выпуске по стандарту ISO 21287 вы получите взаимозаменяемость креплений и упрощённую замену без переделки станка.
Лайфхак: для быстрой регулировки времени хода используйте дроссель с обратным клапаном на патрубке выхлопа — это позволит плавно уменьшить скорость без сложной перенастройки пневмосхемы.
Частая ошибка: установка цилиндра без магнитного поршня, когда требуется простая индикация положения — в результате приходится менять цилиндр или ставить механические концевые выключатели.
Кому не подходит
- Системам с выраженными боковыми нагрузками на шток — без внешней направляющей ресурс быстро падает.
- Агрессивной среде с коррозионными агентами — если корпус/шток не из нержавеющей стали или без защитных покрытий.
- Задачам, где требуется высокая ремонтопригодность при завальцованных корпусах — круглые компактные исполнения сложнее ремонтировать.
Практические кейсы
- Заменили цилиндр нерегулируемого типа на ISO 21287 аналог — монтажные отверстия совпали, что позволило избежать переделки крепежа и сократить простой на 2 дня.
- Подобрали диаметр поршня под требуемое усилие: требовалось 150 Н при 6 бар — рассчитав площадь, выбрали 25 мм цилиндр и получили необходимый запас прочности.
- Установили магнитный поршень и бесконтактные датчики — после доработки автоматики точность позиционирования улучшилась, сократилось время наладки на 30 %.
Сопутствующие товары: дроссели для регулировки скорости, фитинги и быстросъёмные соединения, датчики положения и монтажные фланцы/лапы.
FAQ
Как правильно подобрать диаметр поршня по требуемому усилию?
Используйте формулу F = p × S, где p — рабочее давление в бар (перевести в Н/мм²), S — площадь поршня; рассчитайте диаметр по площади и добавьте технологический запас.
Можно ли заменять пневмоцилиндры одного стандарта без переделки крепежей?
Да, цилиндры одного стандарта (например, ISO 21287) имеют совместимые размеры монтажных отверстий и креплений, что позволяет заменить без переделки станка.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется потоком воздуха для плавного торможения; упругое демпфирование использует пружинные или резиновые элементы и менее подстраиваемо по скорости и силе.
Как отрегулировать пневматическое демпфирование?
Регулировка производится изменением пропускной способности дросселя демпфирования на впуске/выпуске амортизирующей камеры до достижения требуемой скорости и смягчения удара.
Какие монтажные принадлежности и защита штока обычно используются?
Часто используются монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры и пыльники, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-025-SA-0015
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
