Описание KC-025-SA-0025
Назначение и принцип работы

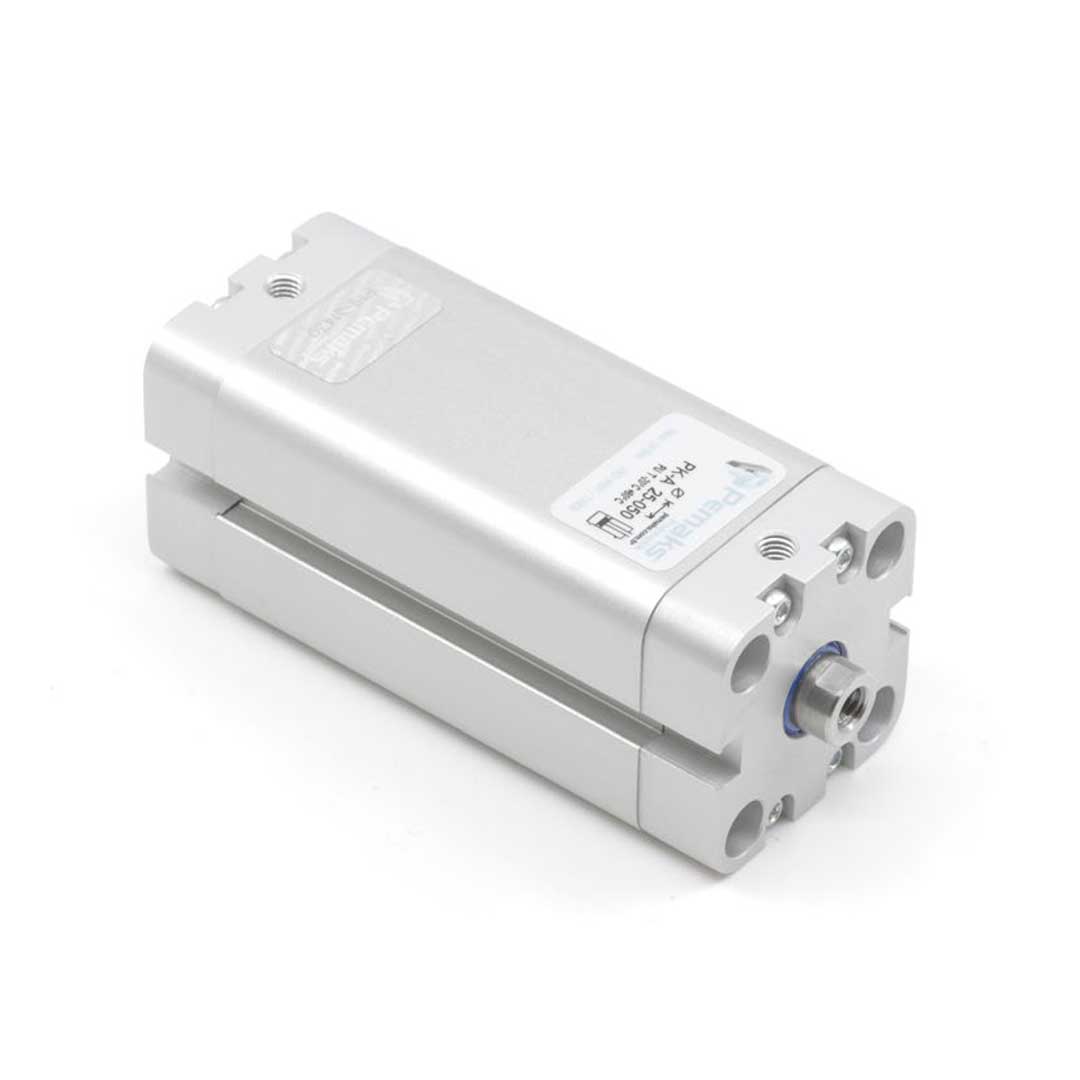

Компактный пневмоцилиндр по стандарту ISO 21287 с диаметром поршня 25 мм и ходом 25 мм предназначен для короткоходовых операций позиционирования, зажима, подачи и индексирования в автоматике и сборочных линиях. Двустороннего действия, односторонний шток с внутренней резьбой M6 обеспечивает передачу усилия при давлении в диапазоне 0,2–10 бар; рабочая среда — сжатый воздух. Привод основан на перемещении поршня под давлением; встроенный магнит позволяет подключать датчики положения для обратной связи. При давлении порядка 6 бар цилиндр развивает около 295 Н полезного усилия прямого хода. Рабочая температура от −20 до +80 °C.
Ключевые особенности конструкции
Профильный корпус с внешними прикрученными крышками из алюминия обеспечивает жесткость и малый вес, конец штока — внутренняя резьба M6 для стандартных креплений. Уплотнения выполнены из полиуретана; демпфирование — упругие элементы, обеспечивающие сниженные ударные нагрузки на конце хода. Подключение пневмосети через порт M5. Конструкция соответствует ISO 21287, оснащена магнитом для бесконтактного определения позиции. При необходимости допускается эксплуатация со смазкой, но после одноразовой смазки требуется постоянная подача смазочного воздуха.
Экспертные рекомендации по применению
Монтаж выполнять с контролем соосности, избегать боковых нагрузок и перекосов на штоке — использовать направляющие при боковых усилиях. Рекомендуется фильтр-регулятор на линии и установка бесконтактных датчиков, совместимых с магнитом. Не превышать 10 бар и рабочую температуру; при использовании смазки обеспечить постоянную подачу. Для крепления использовать расчётную длину резьбы M6 и фиксирующие элементы; при повторных высокоэнергетических ударах добавить внешние амортизаторы. Перед вводом в эксплуатацию проверить герметичность M5-подключения и работоспособность демпфирования.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Диаметр определяет площадь поршня и, следовательно, развиваемое усилие при заданном давлении. |
| Ход штока | 25 мм | Максимальное перемещение штока; важно учитывать при расчёте рабочей зоны и ограничений установки. |
| Тип действия | двустороннего действия | Позволяет управлять движением в обе стороны подачей сжатого воздуха. |
| Конец штока | внутренняя резьба | Удобно для установки вилок, присоединений и аксессуаров без дополнительной арматуры. |
| Стандарт | ISO 21287 | Гарантирует совместимость по установочным размерам со стандартными компонентами этого семейства. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитайте силу F = p × S, где p — рабочее давление, S — площадь поршня.
- Если требуется точный контроль положения — выбирайте цилиндр с магнитом на поршне или предусматривайте датчики положения; при отсутствии магнита герконовые датчики работать не будут.
- При необходимости гашения энергии при конце хода предпочитайте пневматическое демпфирование для регулировки замедления под нагрузкой.
- Материал штока и корпуса влияет на устойчивость к агрессивной среде — для агрессивных условий используйте нержавеющие варианты или защитные покрытия.
- Выбирайте стандартные модели (ISO) для быстрой взаимозаменяемости и минимальных доработок крепежа при замене.
Лайфхак: для ускорения цикла установите клапан быстрого выхлопа и отрегулируйте дроссель на рабочем порту — это уменьшит время наполнения/опорожнения камеры без изменения давления.
Частая ошибка: установка цилиндра без внешних направляющих при наличии значительных боковых нагрузок — приводит к ускоренному износу уплотнений и искривлению штока.
Кому не подходит
- При значительных боковых нагрузках — компактные круглые цилиндры без направляющих.
- В агрессивной среде без коррозионной защиты — алюминиевые исполнения без нержавеющих вставок.
- Если требуется высокая ремонтопригодность — варианты с неразборными (завальцованными) крышками.
Практические кейсы
- Заменили цилиндр на ISO 21287 с теми же установочными размерами — монтаж прошёл без переделки крепежей, время простоя сократилось на 2 дня.
- Подобрали диаметр 25 мм по требуемому усилию при 6 бар, что позволило обеспечить усилие без увеличения давления и перегрузки механизмов.
- Установили датчик положения на магнитизированный поршень — отказоустойчивый контроль хода с точностью повторения позиции ±1 мм.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывайте силу по формуле F = p × S, где p — рабочее давление в бар (перевести в Н/мм²), S — площадь поршня (π·d²/4); подбирайте диаметр, обеспечивающий запас по усилию.
Можно ли заменять цилиндры одного стандарта без переделки крепежей?
Да, цилиндры, выполненные по одному стандарту (например, ISO 21287), как правило, взаимозаменяемы по установочным размерам и крепежу без доработок.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируется пропускной способностью воздуха и даёт плавную регулировку замедления; упругие элементы обеспечивают пассивное, некорректируемое гашение удара.
Как отрегулировать пневматическое демпфирование?
Регулируйте дроссели или встроенные регуляторы на патрубках демпфирования, добиваясь нужного времени замедления при рабочей нагрузке и давлении.
Какие монтажные принадлежности и защита штока применяются с цилиндрами?
Используют фланцы, лапы, монтажные пластины, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры и направляющие для уменьшения боковых нагрузок.
Автор
Антон Бобров
Характеристики KC-025-SA-0025
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
