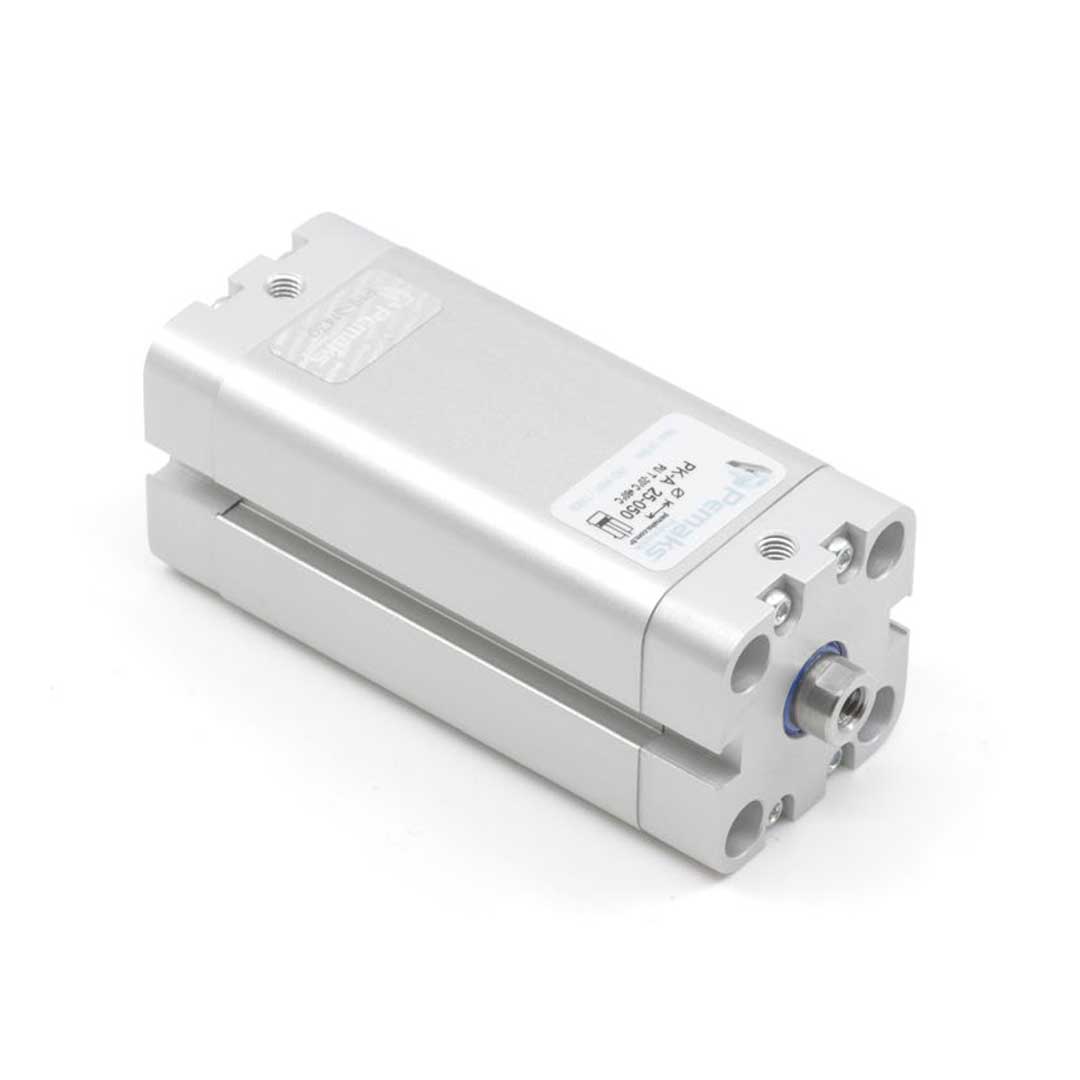

Описание KC-025-SA-0160
Назначение и принцип работы
Применяется как компактный пневмоцилиндр по стандарту ISO 21287 для позиционирования, перемещения и прижима в автоматике, сборочных и упаковочных линиях. Поршень диаметром 25 мм и ход 160 мм формируют линейное возвратно-поступательное движение в двустороннем исполнении с односторонним штоком; конец штока — внутренняя резьба M6, подключение воздуха — резьба M5. Рабочая среда — сжатый воздух, рабочее давление 0.2–10 бар, рабочая температура −20…+80 °C. Встроенный магнит позволяет использовать бесконтактные датчики для определения позиции. Усилие прямого хода по паспорту — 295 Н, что обеспечивает перемещение малых и средних нагрузок при типичных промышленных давлениях.
Ключевые особенности конструкции
Корпус профильного типа с внешними прикрученными крышками; материал крышек — алюминий, что сочетает лёгкость и коррозионную стойкость. Уплотнения выполнены из полиуретана, демпфирование обеспечивают упругие элементы демпфирования. Конструкция соответствует ISO 21287, что гарантирует совместимость крепежа и аксессуаров. Наличие магнитного кольца упрощает интеграцию с датчиками положения. Допускается эксплуатация со смазкой, при этом последующая эксплуатация требует постоянной смазки уплотнений для сохранения ресурса.
Экспертные рекомендации по применению
Выбирайте запас по усилию и ресурсам с учётом заявленных 295 Н и максимального давления 10 бар. Исключайте боковые нагрузки и перекосы, фиксируйте шток соосно; используйте монтажные элементы по ISO 21287. Подавайте чистый, осушенный и профильтрованный воздух через фитинги на M5, контролируйте конденсат и загрязнения. При применении смазки подбирайте совместимые компрессорные масла и обеспечьте регулярную периодическую проверку полиуретановых уплотнений и упругих демпферов; избегайте работы за пределами −20…+80 °C и ударных перегрузок, которые сокращают ресурс.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 25 мм | Определяет усилие цилиндра при рабочем давлении. |
| Ход штока | 160 мм | Максимальное линейное перемещение штока при выдвижении. |
| Тип действия | двуст. действ. | Приводит к работе как в выдвижении, так и в возврате за счёт давления. |
| Конец штока | внутр. резьба | Упрощает установку вилок и крепёжных элементов. |
| Стандарт | ISO 21287 | Размеры и монтажные отверстия соответствуют стандарту ISO 21287. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию: рассчитывайте площадь поршня и умножайте на рабочее давление (F = p · S).
- Если нужна позиционировка с датчиками — выбирайте исполнение с магнитом на поршне или добавляйте датчик внешне; без магнита нельзя использовать герконовые/датчики Холла.
- Отдавайте предпочтение пневматическому демпфированию при необходимости тонкой регулировки скорости и мягкой остановки; упругие демпферы подходят для простых ударопоглощающих задач.
- При наличии боковых нагрузок ставьте внешние направляющие или линейные подшипники — компактный цилиндр без направляющих под подобные нагрузки быстро выйдет из строя.
Лайфхак: для ускорения цикла установите клапан быстрого выхлопа и отрегулируйте дроссели на подаче/выпуске для балансировки скорости и ударов.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать стандартные индуктивные/герконовые датчики — это лишает возможности простого контроля положения.
Кому не подходит
- Приложения с существенными боковыми нагрузками — без внешней направляющей.
- Агрессивные среды при стандартном алюминиевом исполнении — предпочтительна нержавеющая конструкция.
- Задачи с требованием быстрой ремонтопригодности при завальцованных несъёмных крышках.
3 кейса из практики
- Заменили цилиндр по ISO 21287 на аналогичный — крепления и платья совпали, сэкономили 2 дня на переделке станка.
- Подобрали диаметр 25 мм по расчёту усилия для подачи детали: при 6 бар требуемое усилие достигалось без увеличения габаритов.
- Установили пневмодемпфирование и дроссели на сливе — снизили удар при конце хода на 60% без замены цилиндра.
Сопутствующие товары: дроссели, монтажные фланцы, датчики положения, фитинги и вилки на шток.
FAQ
Как правильно подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S = π·(D/2)^2 и используйте формулу F = p · S, где p — рабочее давление (в бар преобразуйте в Н/мм² при необходимости).
Можно ли заменить цилиндр по стандарту без переделки крепежей?
Да, при совпадении стандарта (например ISO 21287) монтажные размеры и крепления обычно совпадают и замена проходит без переделок.
В чём отличие пневматического и упругого демпфирования?
Пневматическое демпфирование регулируется сжатым воздухом и даёт регулируемую мягкость остановки; упругие элементы — пружины или резиновые аморберы, дают жёсткую, нерегулируемую отбойку.
Как отрегулировать пневматическое демпфирование?
Регулируют через дроссельные клапаны на демпфирующих портах: изменяя пропускную способность, добиваются нужной скорости входа в демпфер и мягкости остановки.
Какие монтажные принадлежности и средства защиты штока используются с пневмоцилиндрами?
Чаще всего используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или защитные колпаки, а при боковых нагрузках — внешние направляющие.
Автор
Антон Бобров
Характеристики KC-025-SA-0160
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M6
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
- ISO 21287
- сжатый воздух
Современное пневматическое оборудование, как правило, уже содержит в себе консистентную смазку, которой хватает на весь срок службы. Это позволяет работать на очищенном сжатом воздухе, без использования маслораспылителей в пневмосистеме.
При подаче в такое оборудования воздуха с дополнительной смазкой (следует использовать специальное масло для пневматических систем) консистентная смазка вымывается, вследствие чего останавливать подачу масла нельзя.
Маслораспыление необходимо в случае работы пневмоприводов на высоких (1 м/с и более) скоростях, при высокой цикличности (так как при нагреве свойства консистентной смазки меняются), а также при работе пневмоинструмента.
- возможна работа со смазкой (впоследствии требуется постоянная смазка)
- 0.2 ÷ 10 бар
- -20 ÷ 80 °C
- алюминий
- ISO 15552/21287
- Pemaks PK
